Instrument Panel Circuit Board: Service and Repair
REMOVAL1. Remove instrument cluster.
2. Remove all miniature bulbs from instrument cluster.
3. Remove instrument cluster main lens.
4. Remove instrument cluster mask and transmission range indicator.
5. Carefully remove speedometer, tachometer, and fuel gauge/temperature gauge.
6. Remove low fuel level warning switch.
7. Remove speedometer, tachometer, and fuel gauge/temperature gauge retainer clips from instrument cluster.

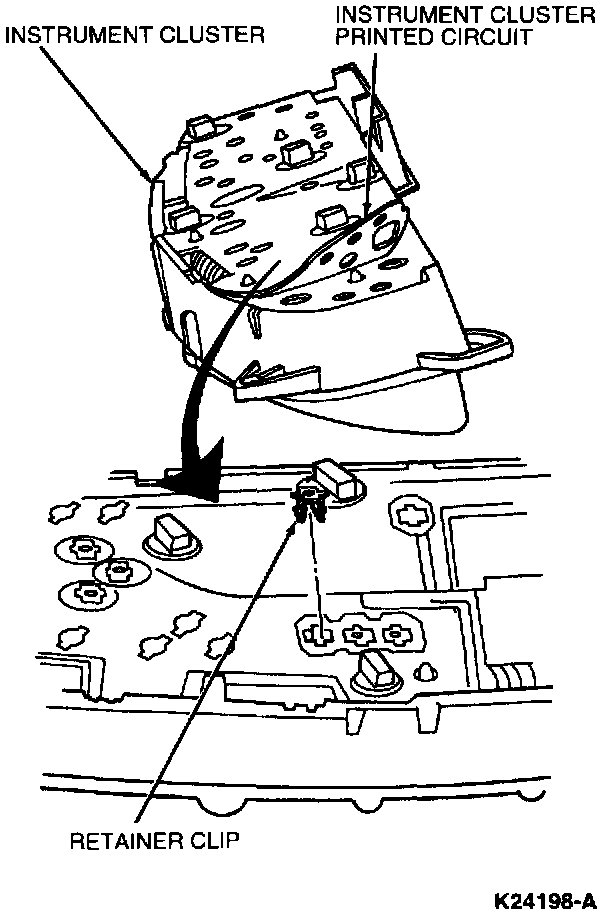

8. Carefully remove instrument cluster printed circuit from instrument cluster.
INSTALLATION
1. To install, reverse Removal procedure.
