AN82.85-P-0020-05W Retrofit Navigation Box Antenna Line
AN82.85-P-0020-05W Retrofit Navigation Box Antenna Line

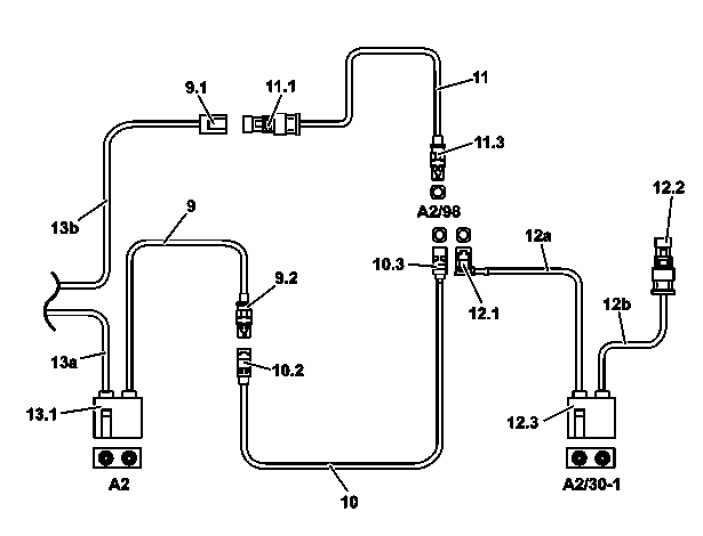

Antenna line connection diagram
9 Antenna line (FM2) 1600 mm
9.1 White 1-pin connector
9.2 Black 1-pin plug
10 Antenna line (FM2) 4700 mm
10.2 Black 1-pin connector
10.3 White 1-pin connector
11 Antenna line (FM2) 1700 mm
11.1 White 1-pin plug
11.3 Black 1-pin plug
12a Navigation module Traffic Message Channel (TMC) antenna line
12b Navigation module Global Positioning System (GPS) antenna line
12.1 Black 1-pin connector
12.2 White 1-pin plug
12.3 White 2-pin connector
13a Antenna line (FM1/AM) (vehicle wiring harness)
13b Antenna line (FM2) (vehicle wiring harness)
13.1 White 2-pin connector
A2 Radio
A2/30-1 Cradle for navigation module
A2/98 FM/TMC antenna splitter

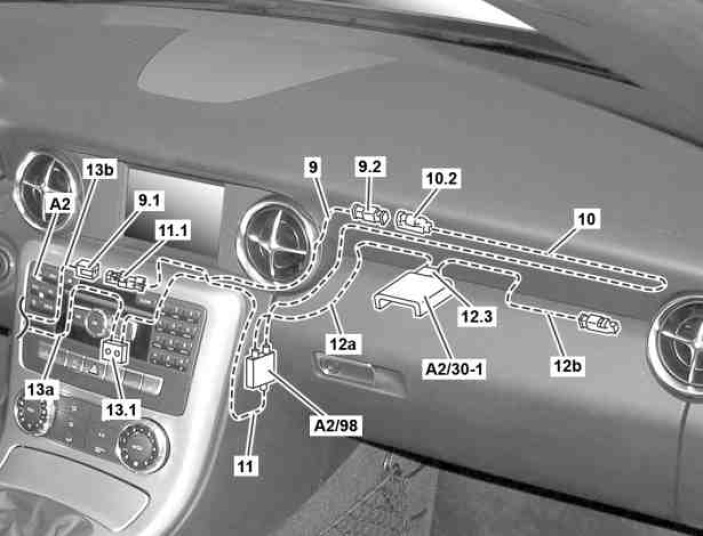

Routing diagram for antenna line
9 Antenna line (FM2) 1600 mm
9.1 White 1-pin connector
9.2 Black 1-pin plug
10 Antenna line (FM2) 4700 mm
10.2 Black 1-pin connector
11 Antenna line (FM2) 1700 mm
11.1 White 1-pin plug
12a Navigation module Traffic Message Channel (TMC) antenna line
12b Navigation module Global Positioning System (GPS) antenna line
12.3 White 2-pin connector
13.1 White 2-pin connector
13a Antenna line (FM1/AM) (vehicle wiring harness)
13b Antenna line (FM2) (vehicle wiring harness)
A2 Radio
A2/30-1 Cradle for navigation module
A2/98 FM/TMC antenna splitter

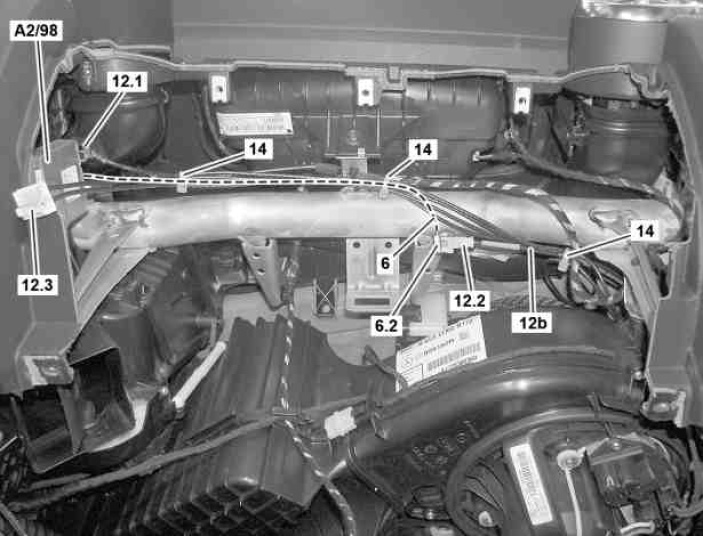

1 Connect black 1-pin connector (12.1) of navigation module Global Positioning System (GPS) antenna line (12b) to FM/TMC antenna splitter (A2/98).
2 Connect white 1-pin plug connector (12.2) of navigation module GPS antenna line (12b) to white 1-pin connector (6.2) of antenna line for GPS antenna (6).
3 Make loops of the navigation module GPS antenna line (12b), as shown, and fasten in place using cable ties (14) on the vehicle wiring harness.

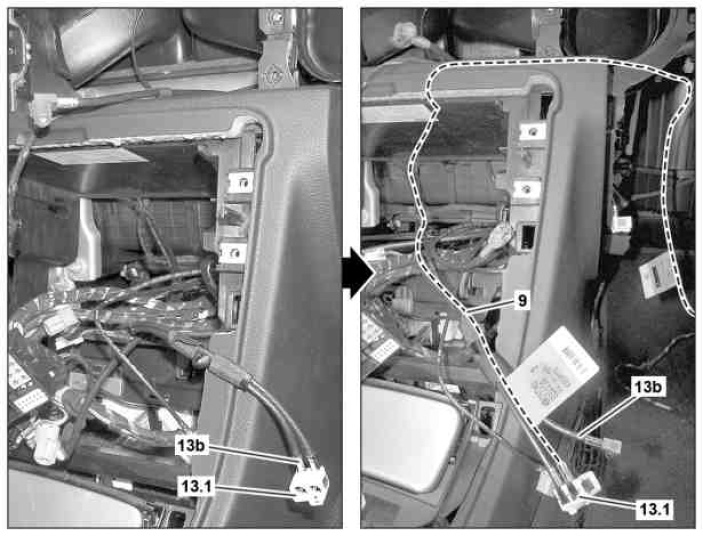

4 Remove on-board antenna line (FM2) (13b) from contact cavity "1" of white 2-pin connector (13.1).
5 Install the angled connector of the 1600 mm long antenna line (FM2) (9) into contact cavity "1" of the white 2- pin connector (13.1).
6 Route the 1600 mm long antenna line (FM2) (9), as shown, along the vehicle wiring harness to the installation location of the FM/TMC antenna splitter.

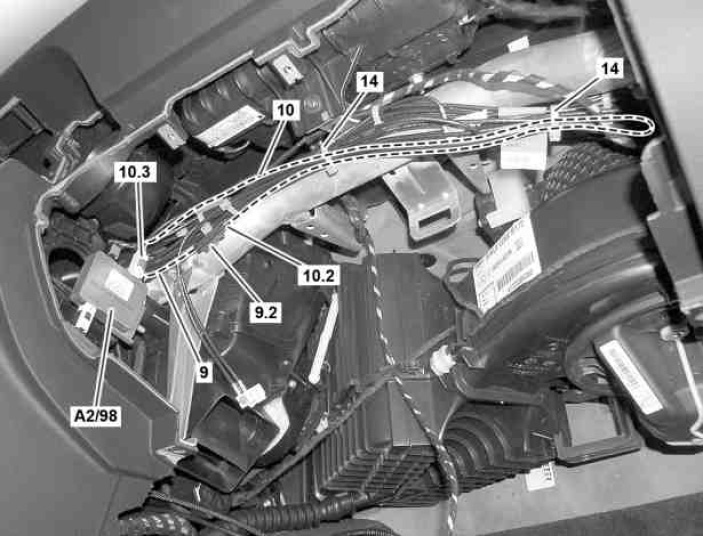

7 Connect black 1-pin connector (10.2) of 4700 mm long antenna line (FM2) (10) to black 1-pin plug connector (9.2) of 1600 mm long antenna line (FM2) (9).
8 Place the 4700 mm long antenna line (FM2) (10) and 1600 mm long antenna line (FM2) (9) that are connected to each other, as shown, in loops and fasten using cable ties (14) to the vehicle wiring harness.
9 Connect white 1-pin connector (10.3) of 4700 mm long antenna line (FM2) (10) to FM/TMC antenna splitter (A2/98).
10 Fit the white carrying element previously removed from the 1600 mm long antenna line (FM2) (9) to the vehicle's on-board antenna line (FM2) (13b).
The antenna line (FM2) (13b) was installed in the white 2-pin connector (13.1).

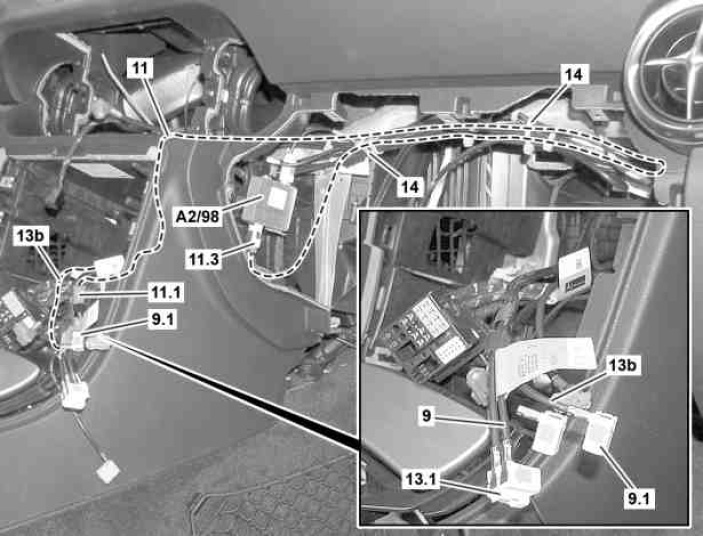

11 Connect white 1-pin plug connector (11.1) of 1700 mm long antenna line (FM2) (11) to white 1-pin connector (9.1) of antenna line (FM2) (13b)
12 Route antenna line (FM2) (11), as shown, along vehicle wiring harness to installation location of FM/TMC antenna splitter (A2/98) and fasten in place using cable tie (14).
13 Connect black 1-pin plug connector (11.3) to FM/TMC antenna splitter (A2/98).
