Parking Pawl: Locations

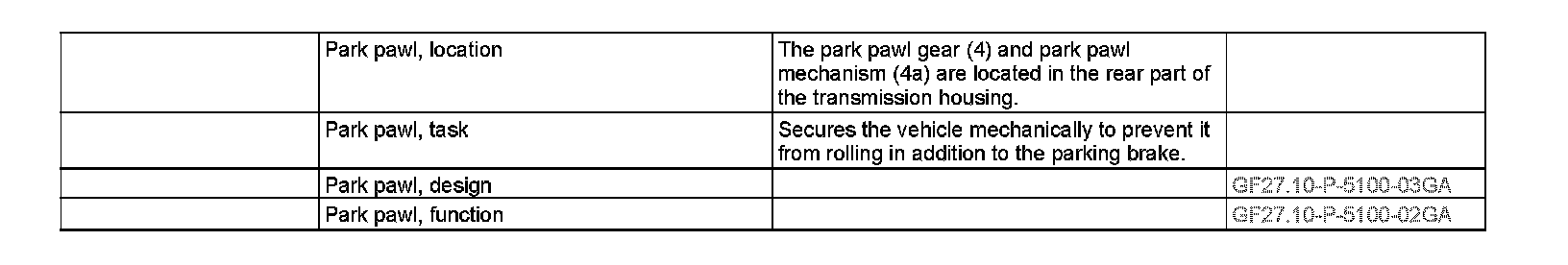

GF27.10-P-5100GA Park pawl, location/task/design/function
-
TRANSMISSION 722.6 in MODELS 163, 170, 202, 208, 210
-
with touch shift
-
TRANSMISSION 722.6 in MODELS 171.4, 203, 209, 211, 215, 219, 220, 230

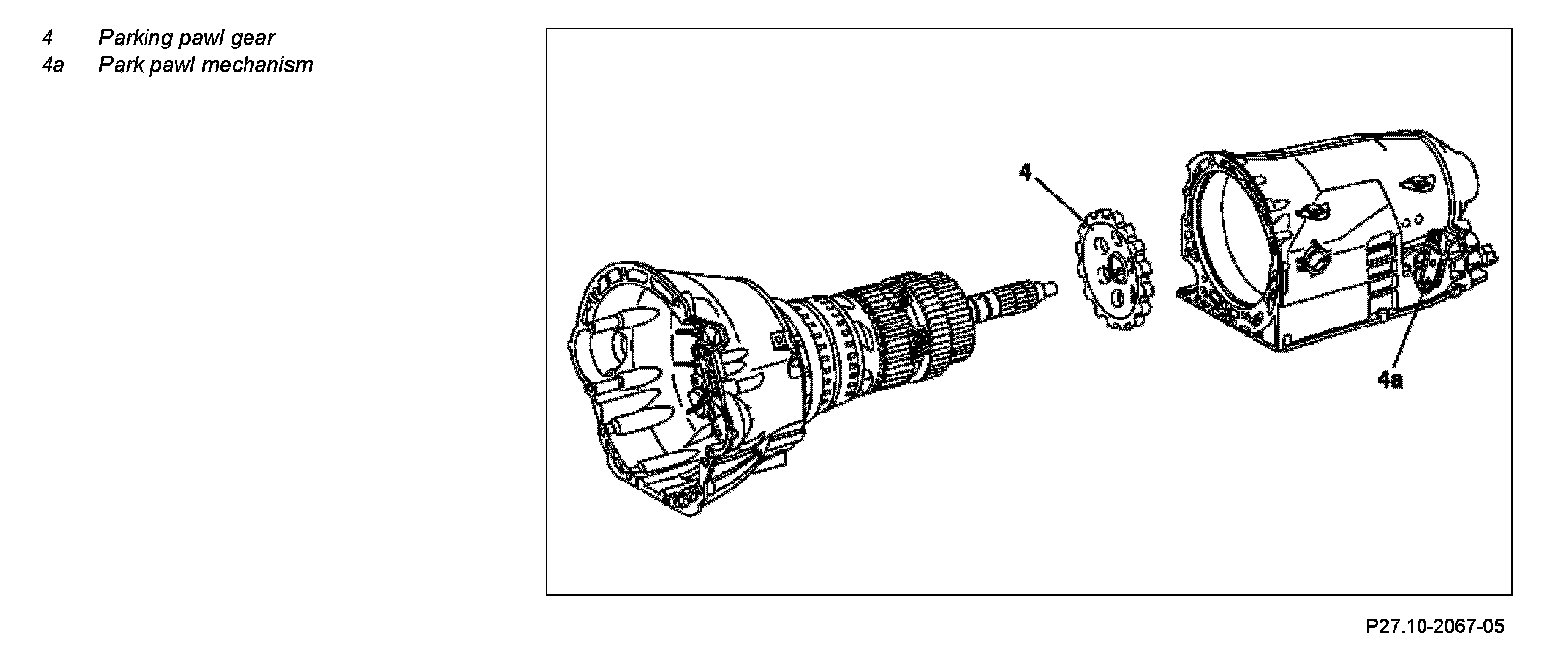

Component Identification:
Park pawl:
