AR40.30-P-0410I Checking Alignment of Rear Axle Carrier (Removed)
AR40.30-P-0410I Checking Alignment of Rear Axle Carrier (Removed)
AR40.30-P-0410I Checking alignment of rear axle carrier (removed)
Component Identification:

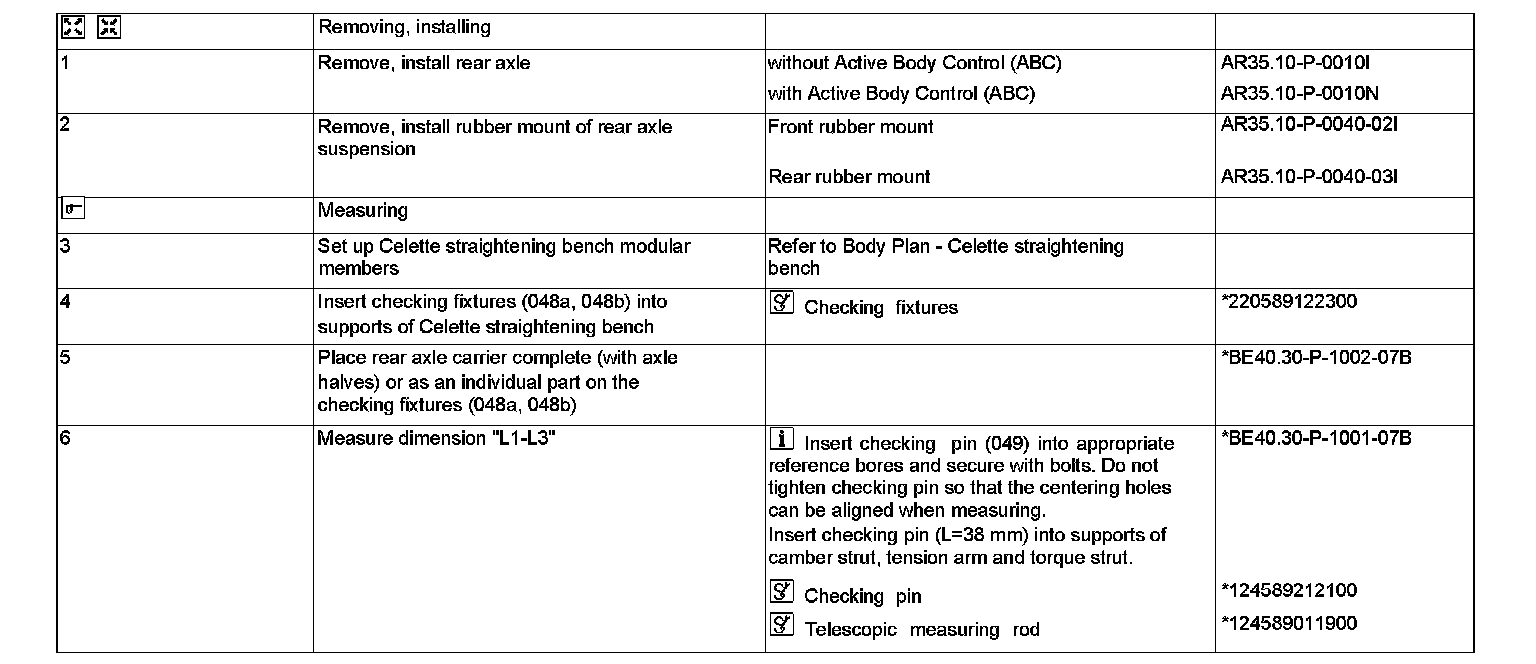

Steps 1 - 6:
Test Values For Rear Axle Carrier, Tension Arm, Camber Strut/torque Strut:
Special Tools:
