Anti-Theft Alarm System (ATA) PE80.50-U-2000MH (Up to 5/31/98)
Anti-Theft Alarm System (ATA) PE80.50-U-2000MH (Up to 5/31/98)
PE80.50-U-2000MH
Up to May 31 1998, with CODE (551a) anti-theft alarm system (ATA)

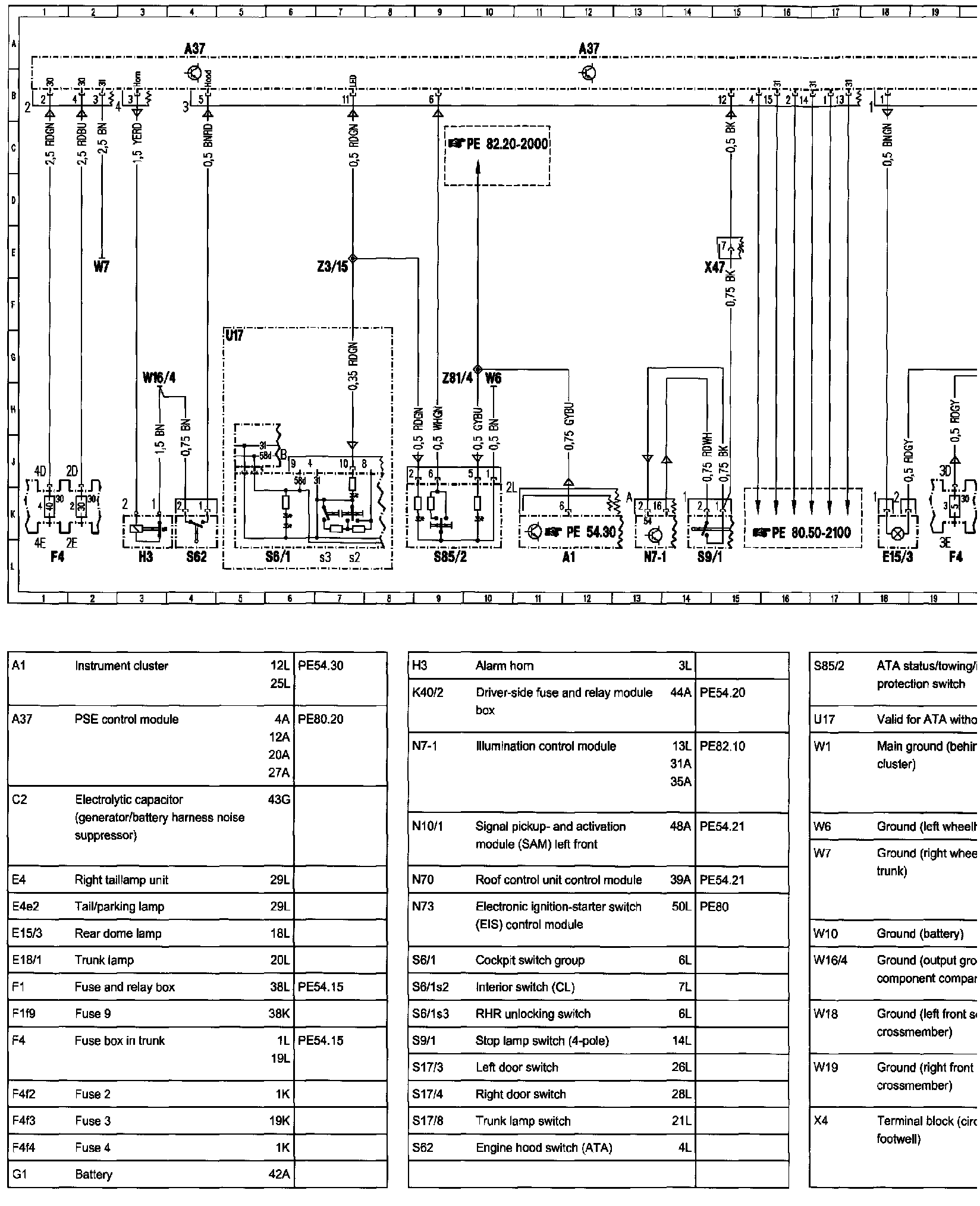

��8�<8Anti-Theft Alarm (ATA), PE80.50-U-2000MH:

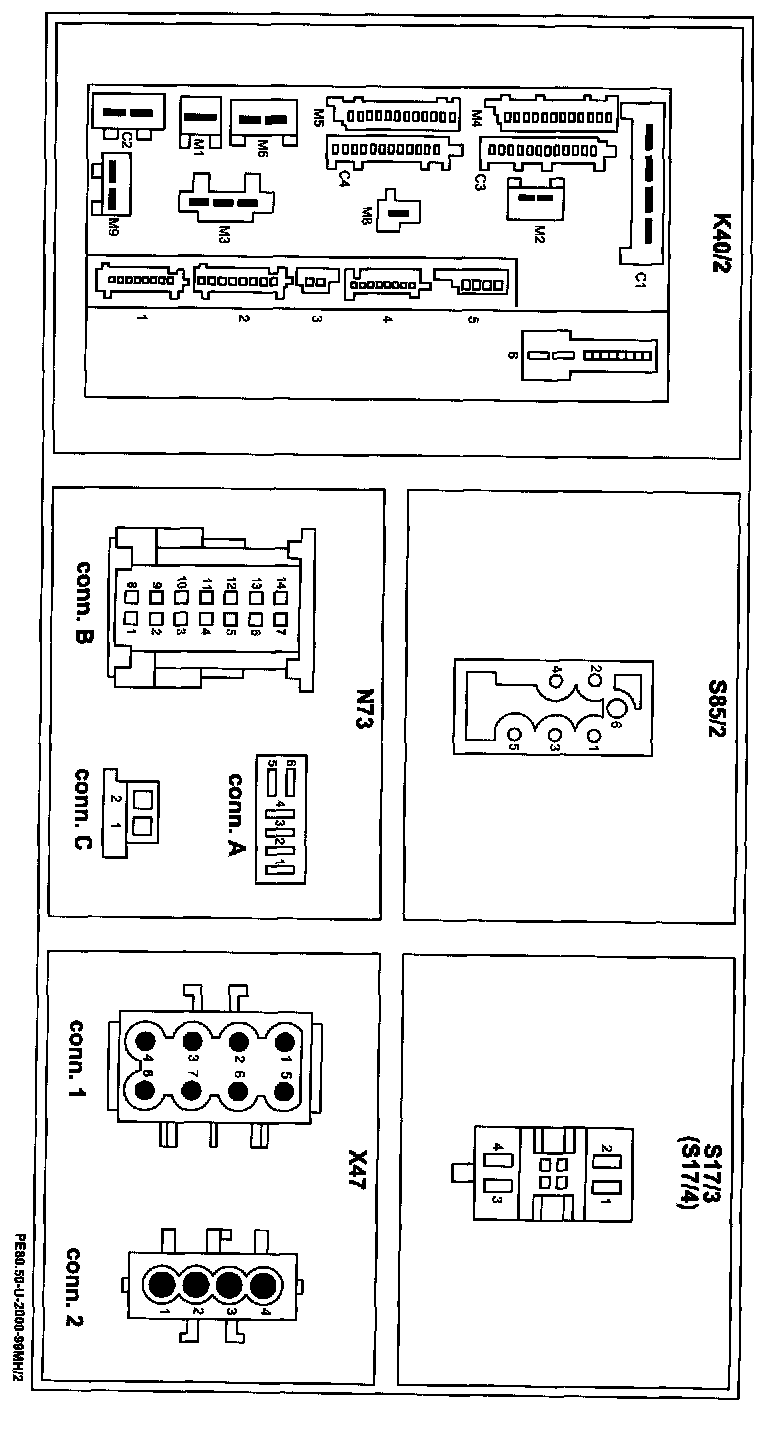

Connector View:

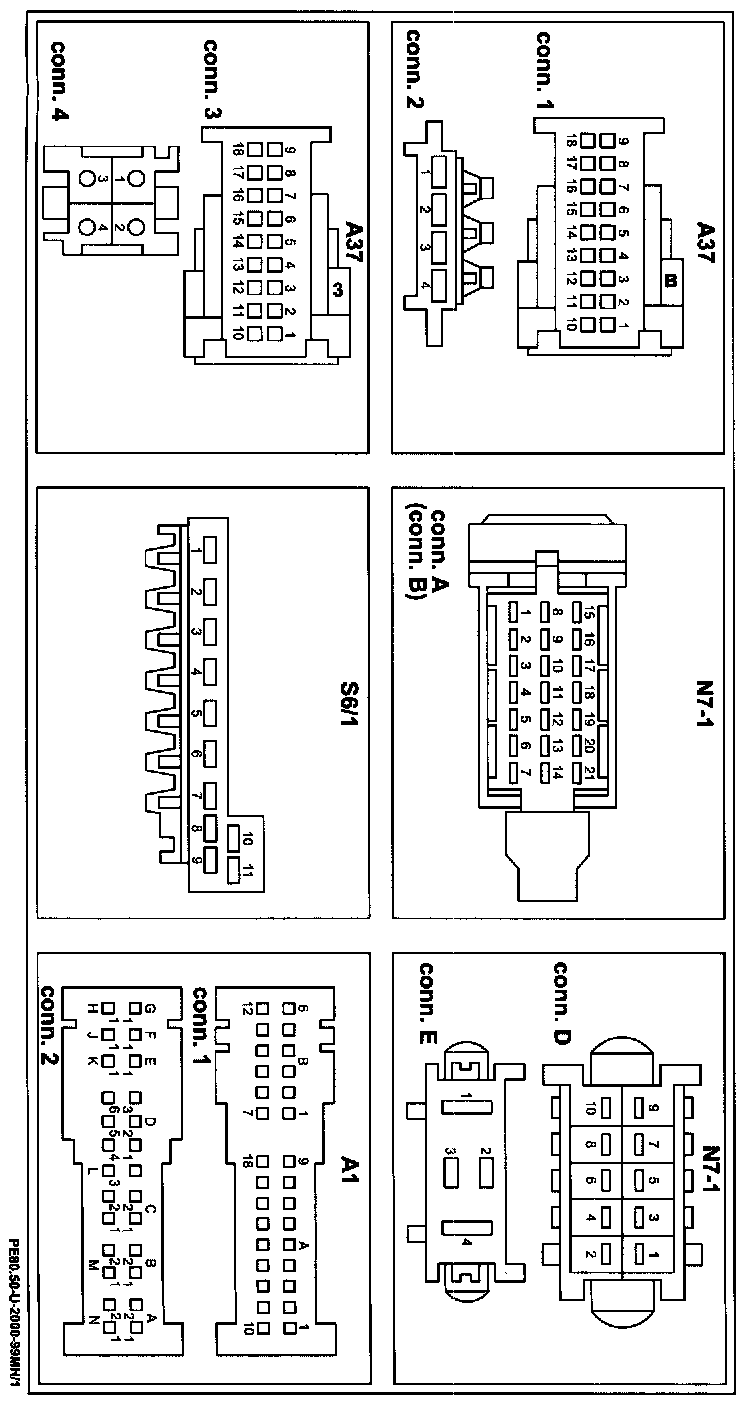

Connector View:
Pin Identification, Part 1:
Pin Identification, Part 2:
