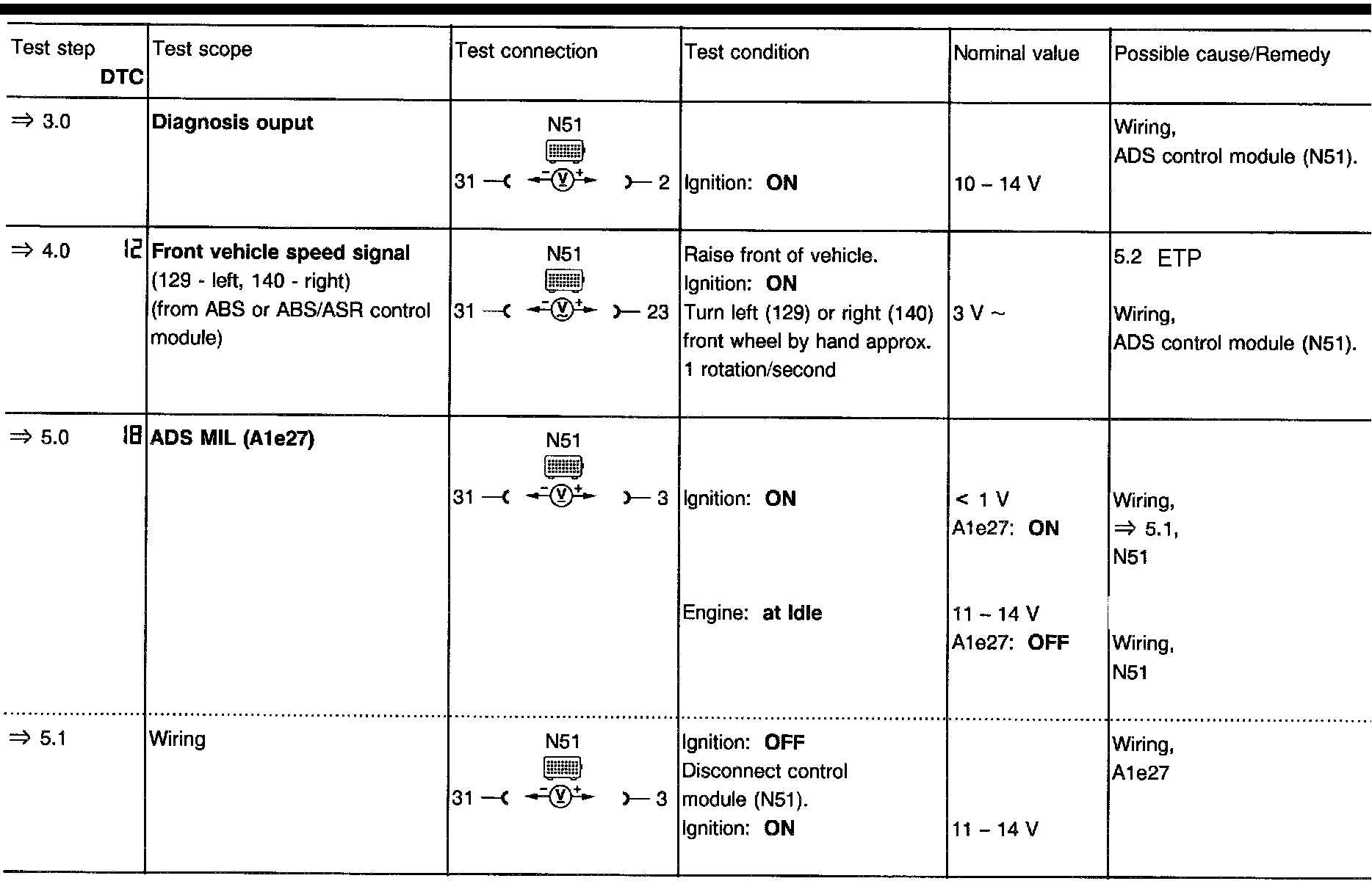

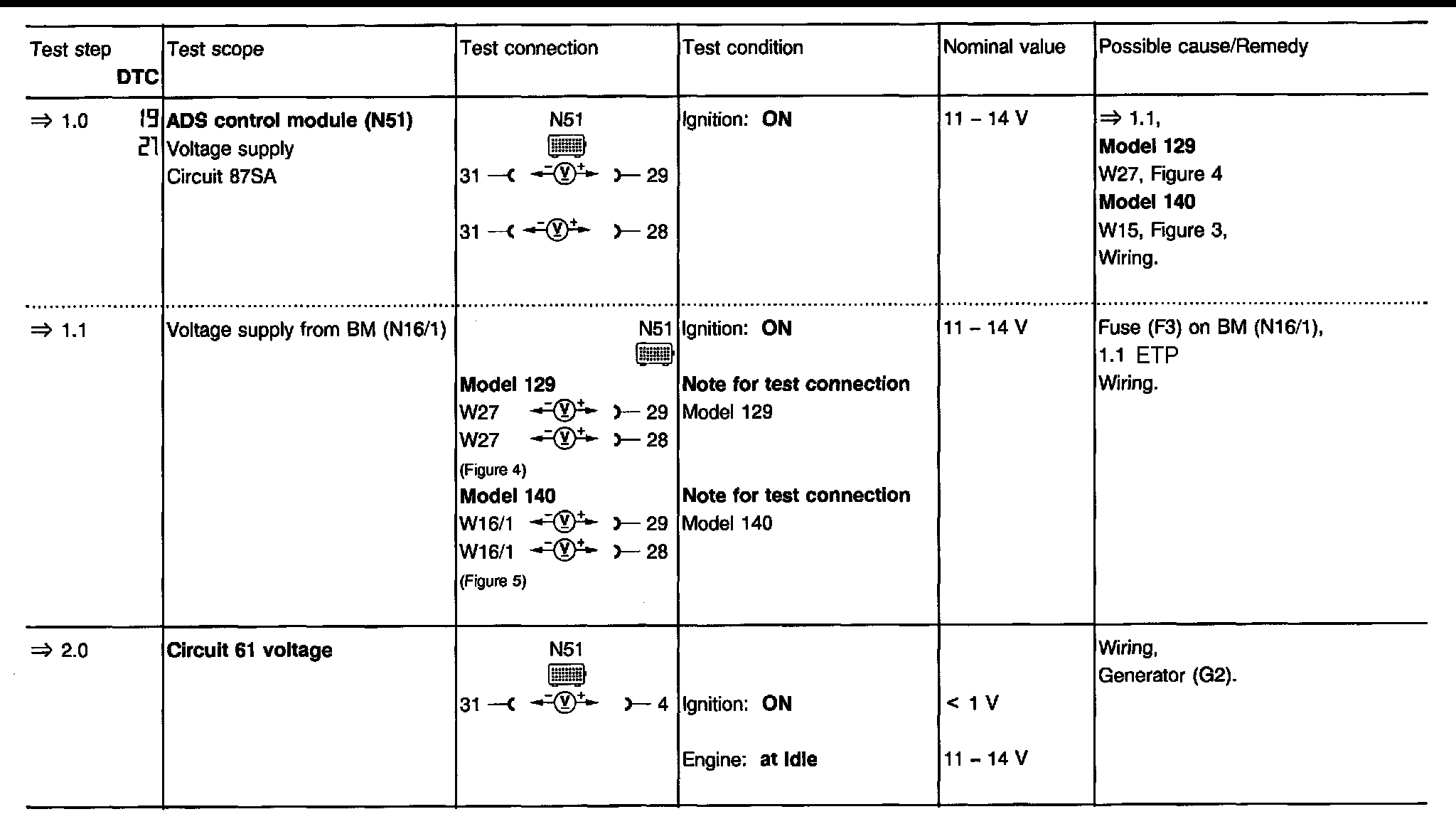

Electrical Test Program - TestTest 1.0 - 2.0:
Test 3.0 - 5.1:

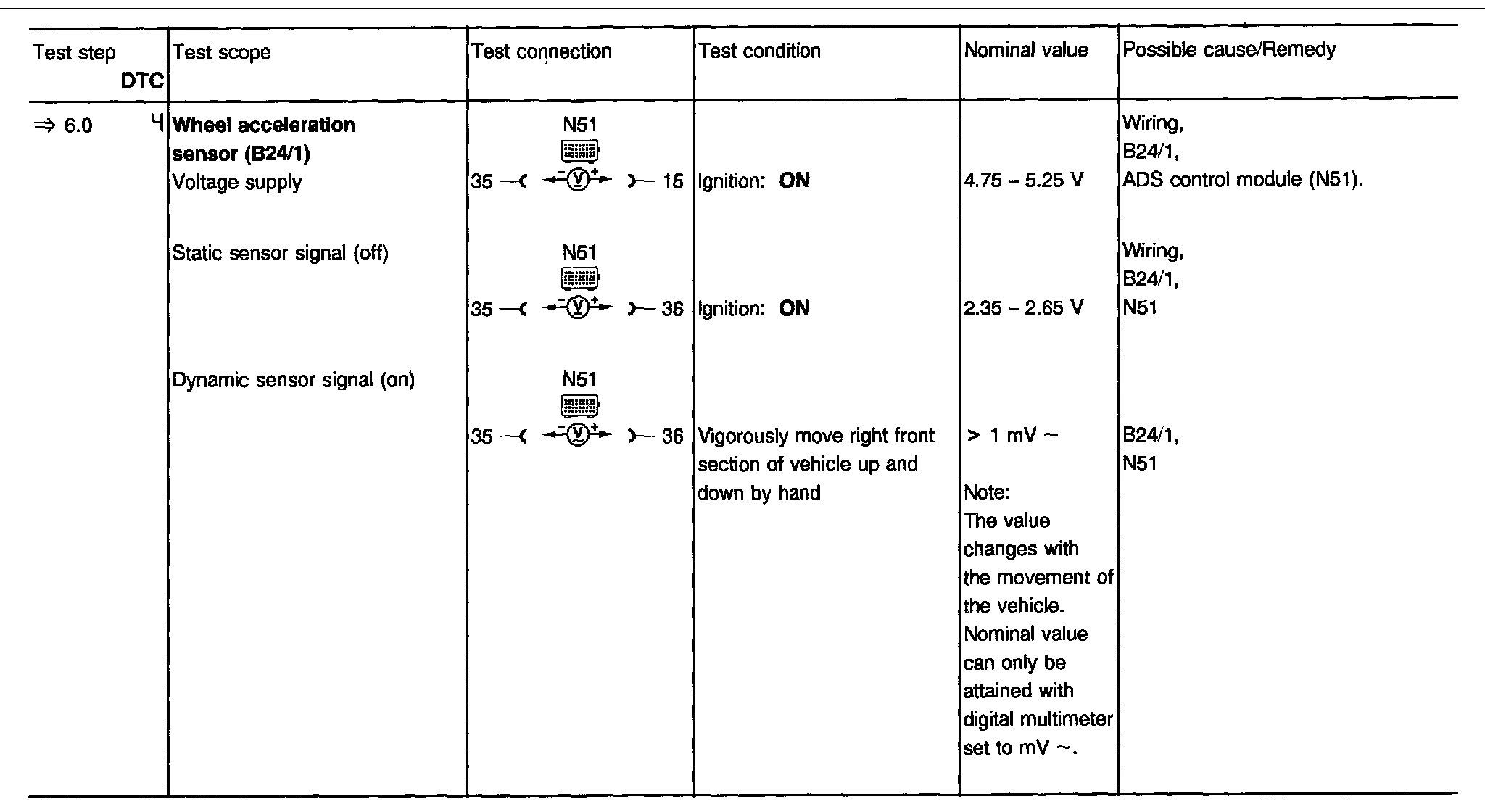

Test 6.0:

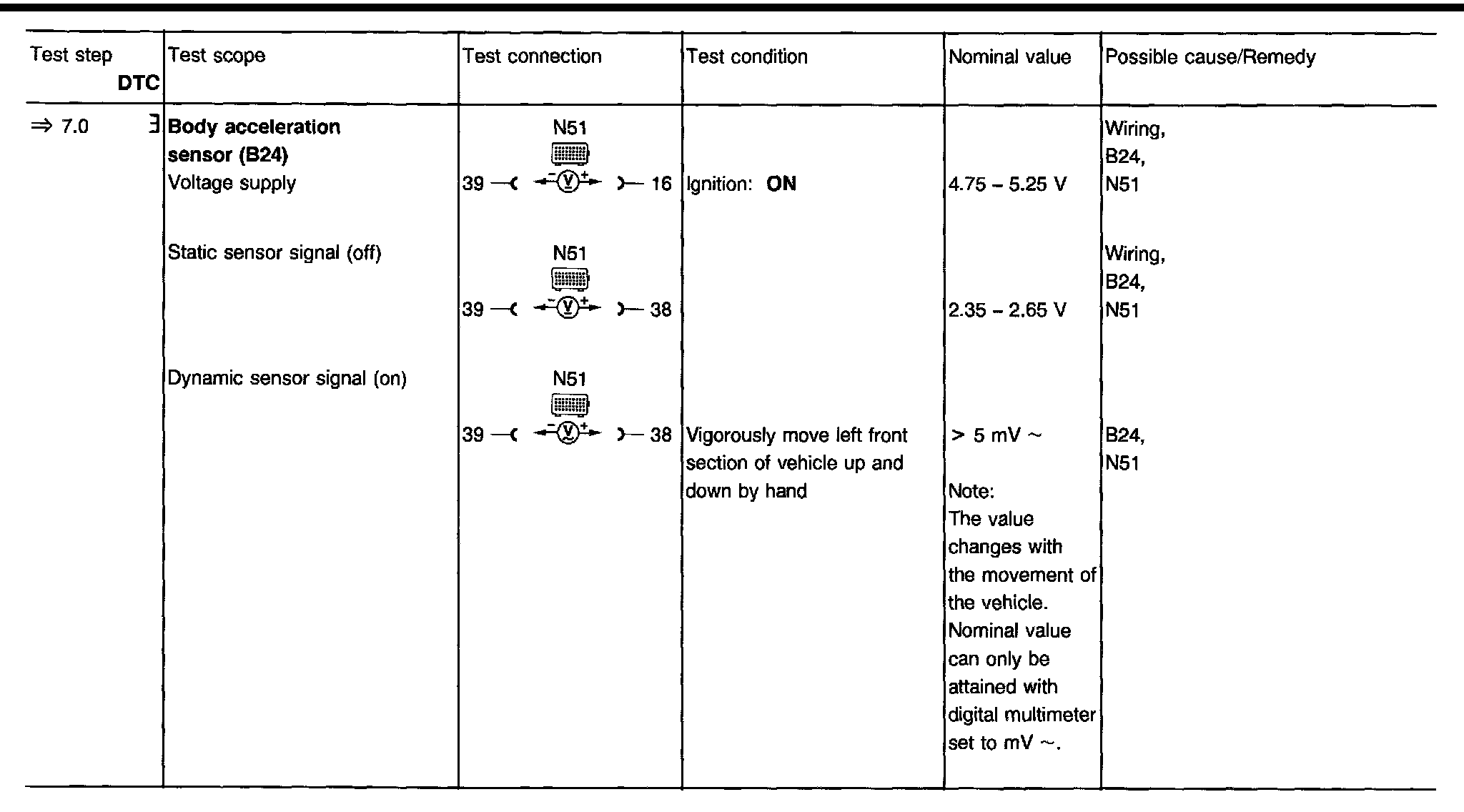

Test 7.0:

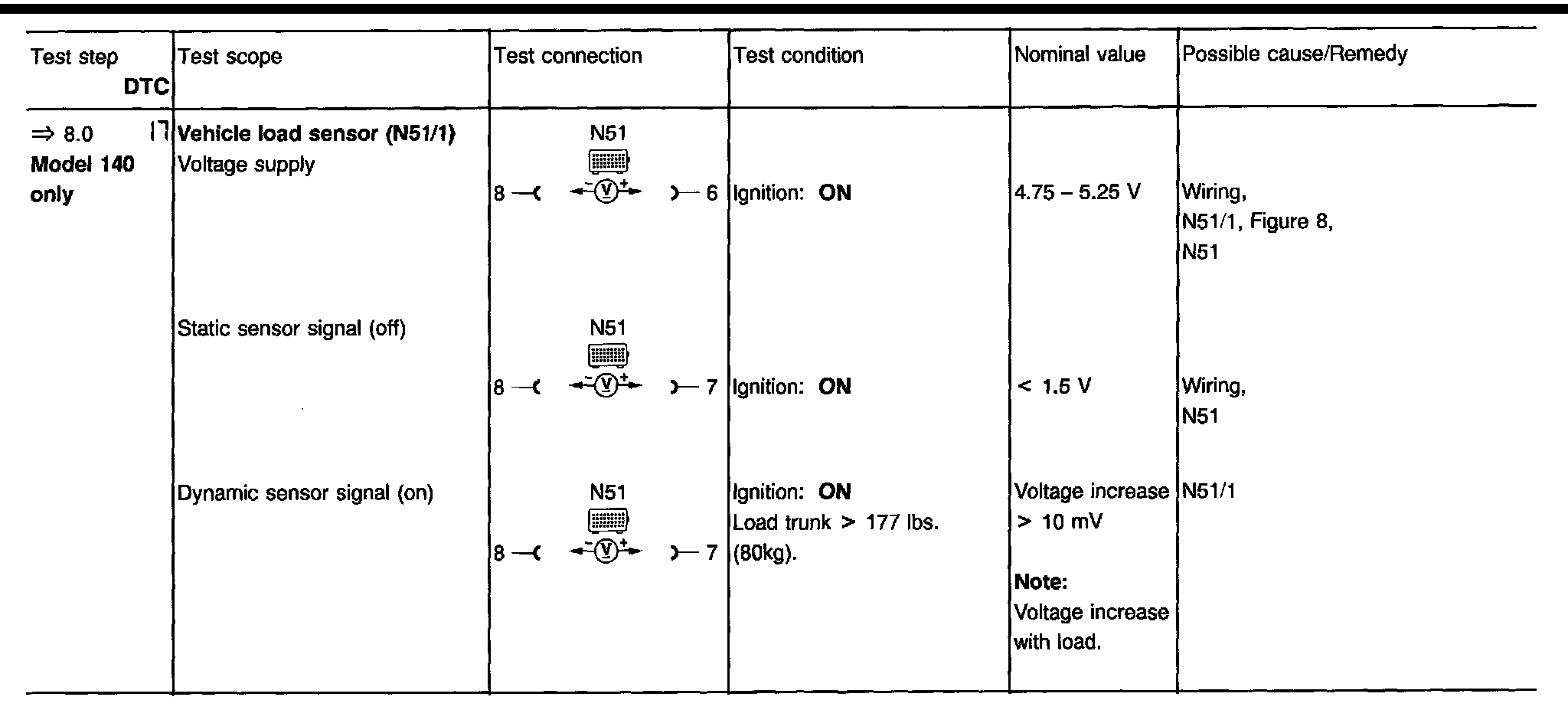

Test 8.0:

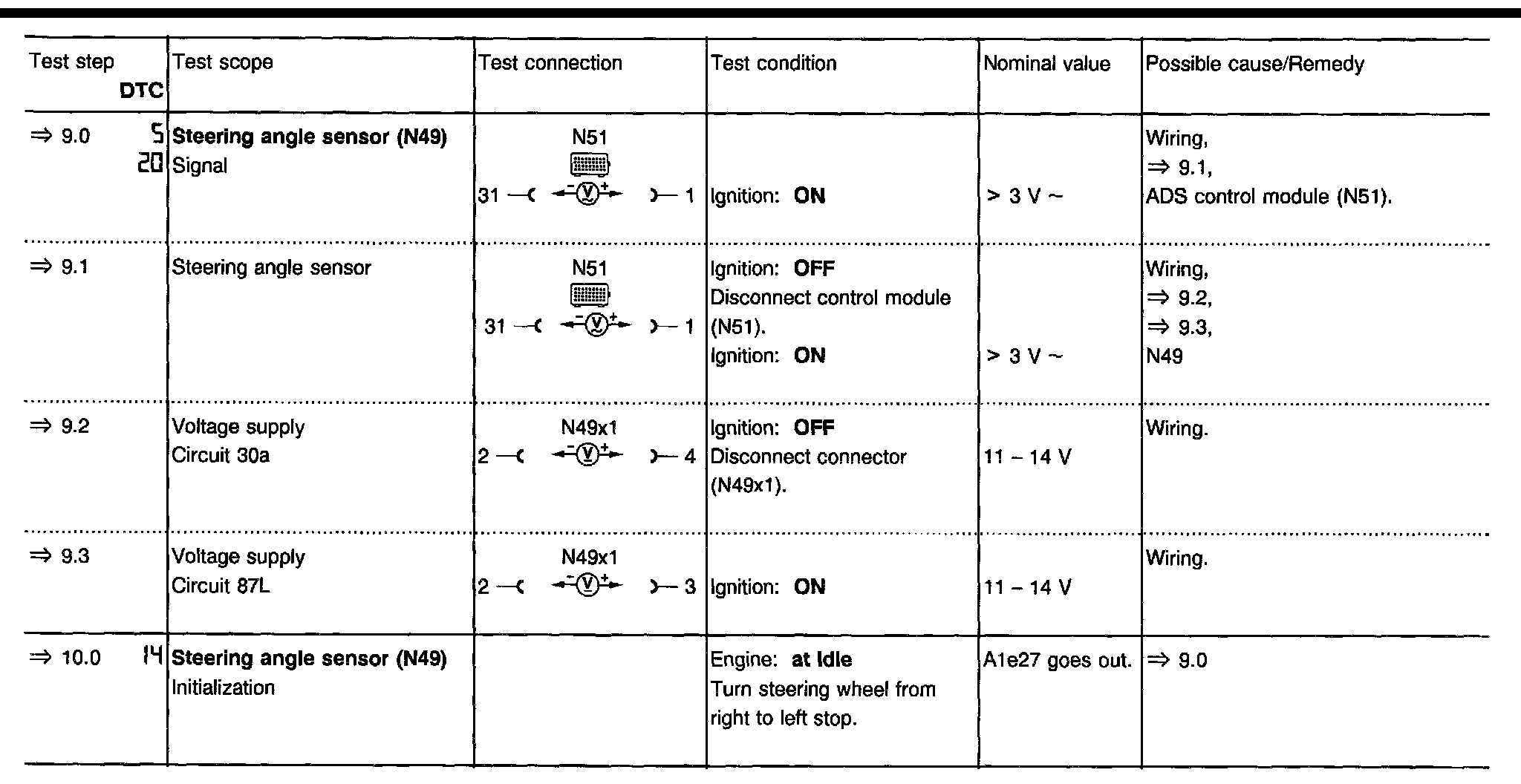

Test 9.0 - 10.0:
Test 11.0:

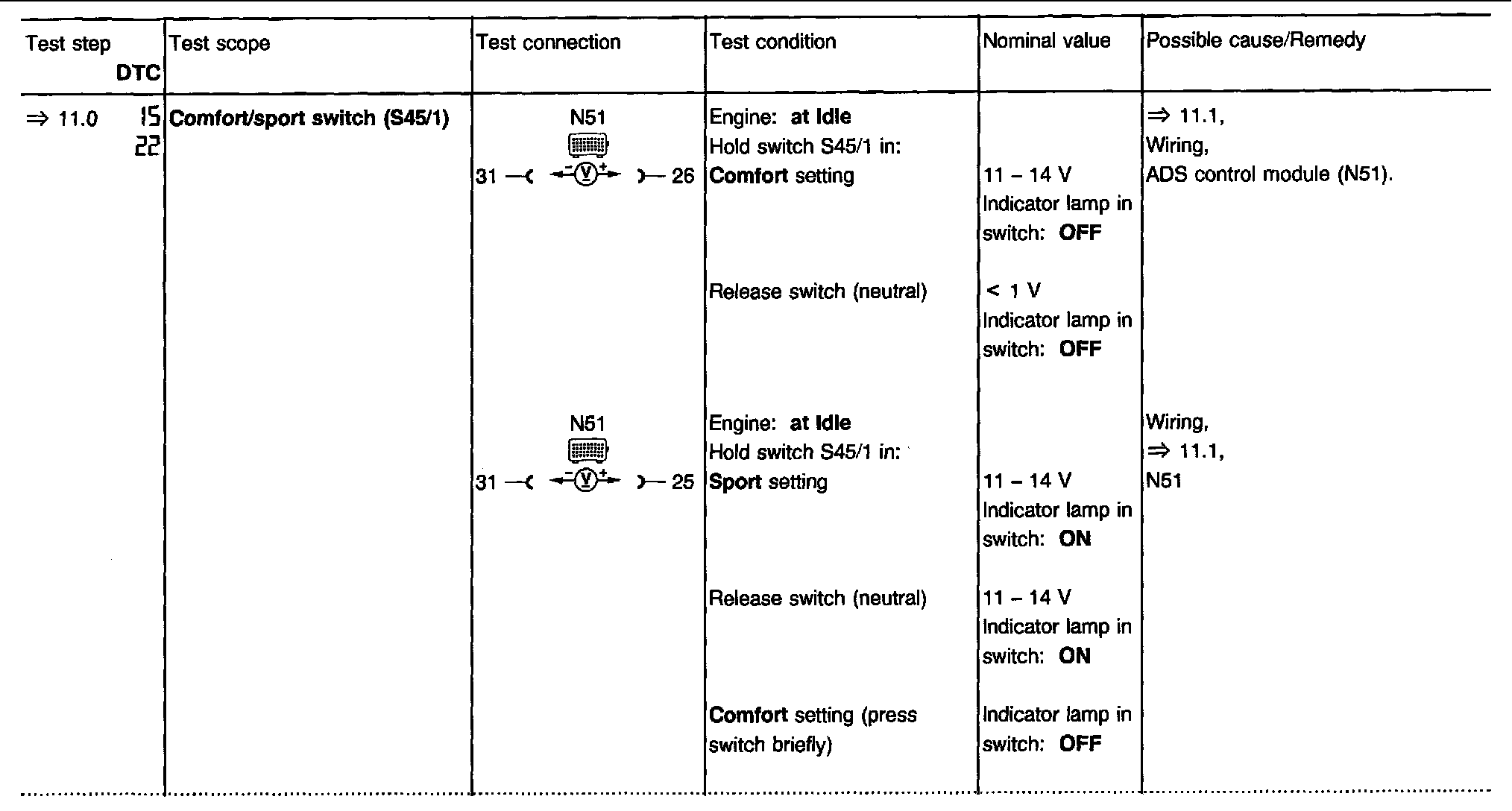

Test 11.1 - 12.2:

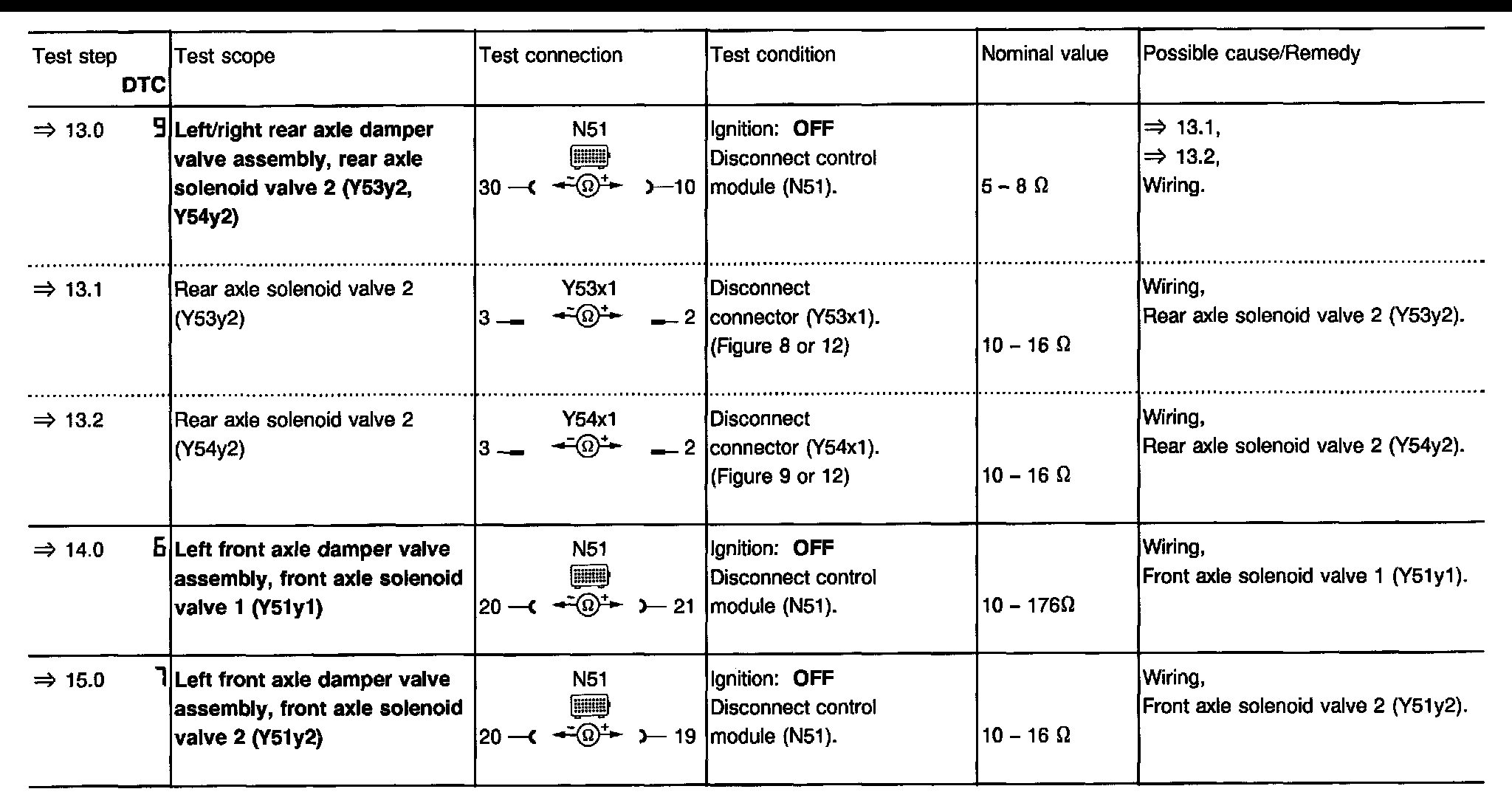

Test 13.0 - 15.0:
Test 16.0 - 18.2:
Figure 1:

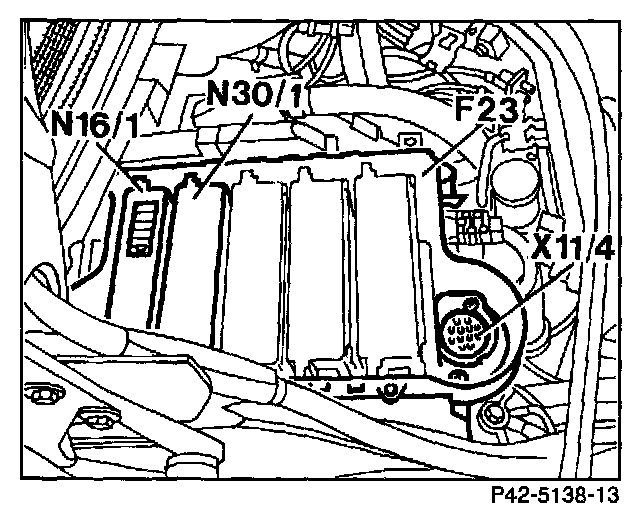

Model 140

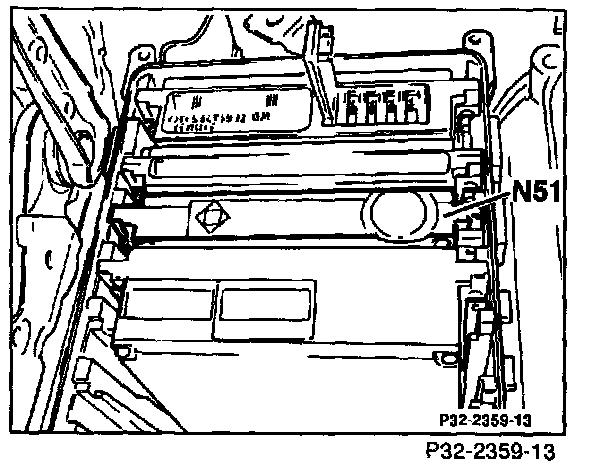

N16/1 Base module (BM)
N51 ADS control module
Figure 2:
Model 129
N16/1 Base module (BM)
X11/4 Data link connector (DTC readout)
Figure 3:
Model 140

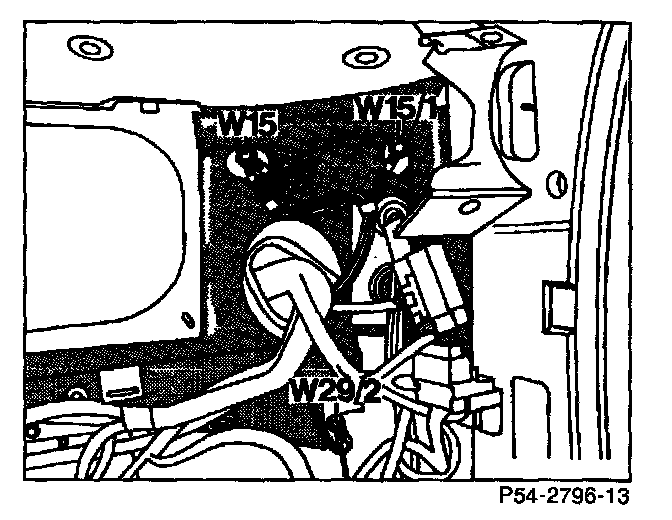

W15 Ground (electronics output ground right footwell)
Figure 4:
Model 129

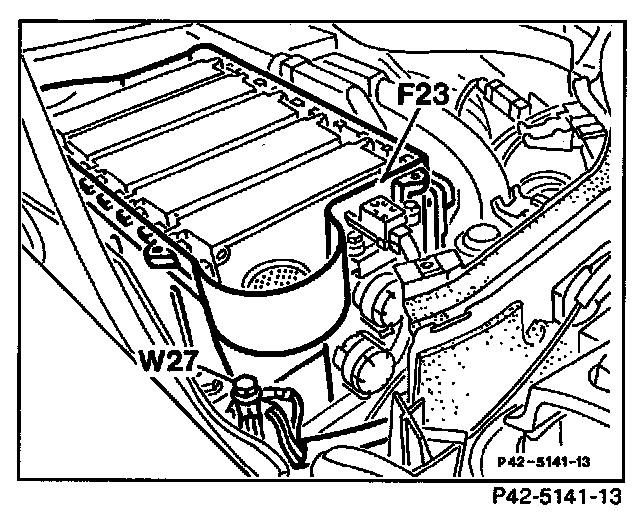

F23 Module box
W27 Ground (module box bracket)
Figure 5:
Model 140

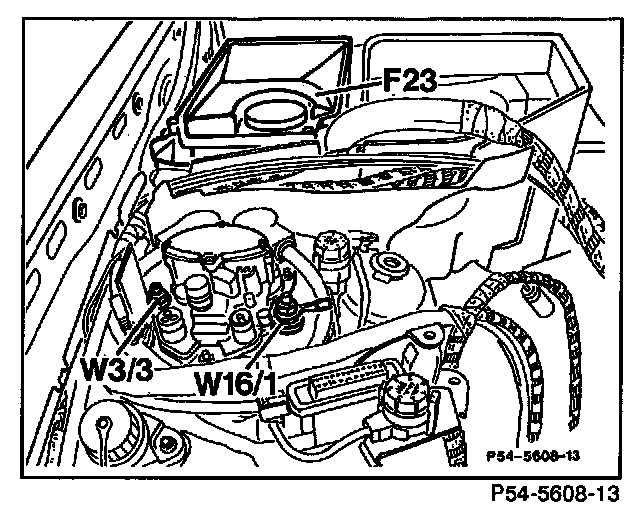

W16/1 Ground (right front spring tower)
Figure 6:
Model 129
X62/2 Right front axle VSS sensor connector (component compartment)
Figure 7:
Model 140

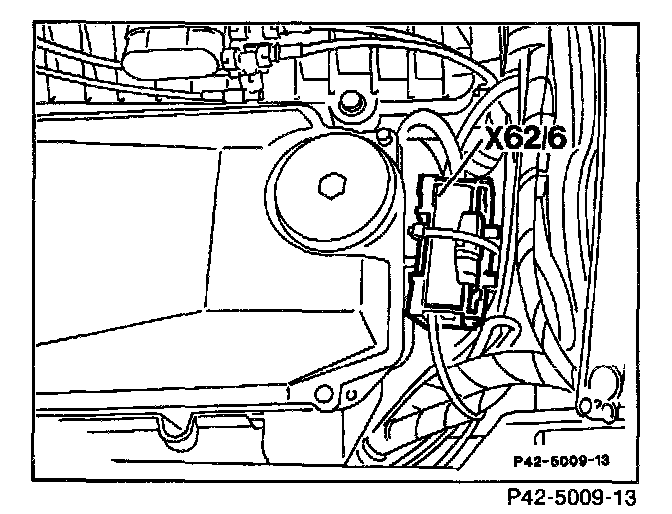

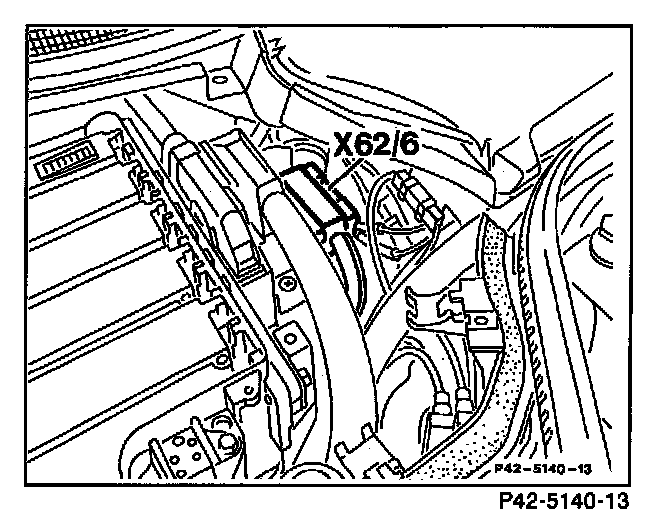

X62/6 Right front axle VSS sensor connector (component compartment)
Figure 8:
Model 140

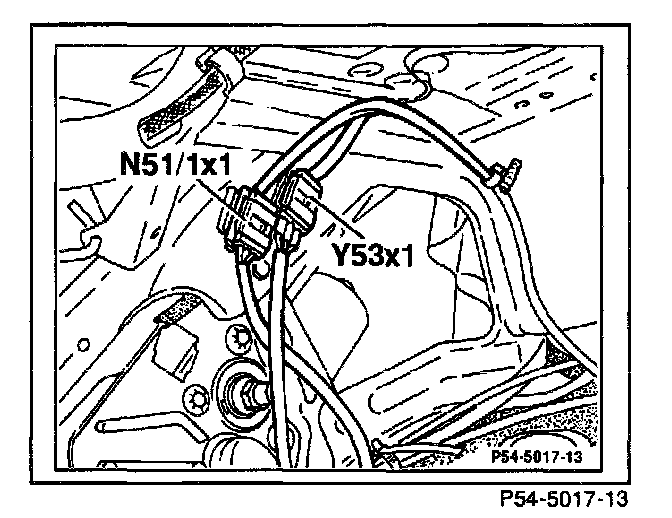

Y53x1 Left rear axle damper valve assembly connector
N51/1x1 Vehicle load sensor connector
Figure 9:
Model 140

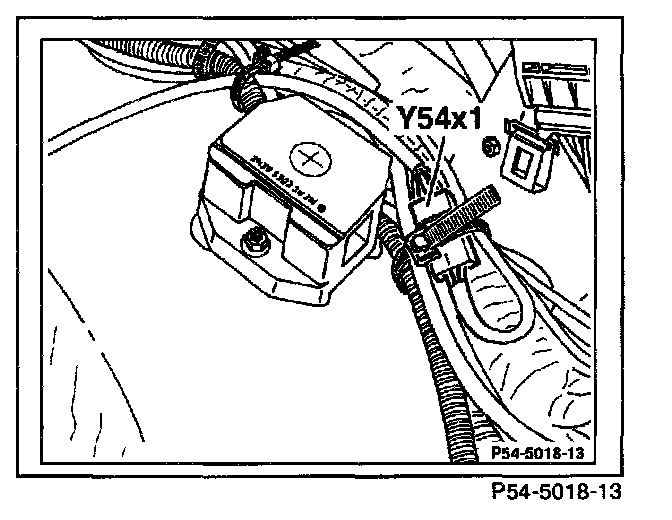

Y54x1 Right rear axle damper valve assembly connect
Figure 10:
Model 140

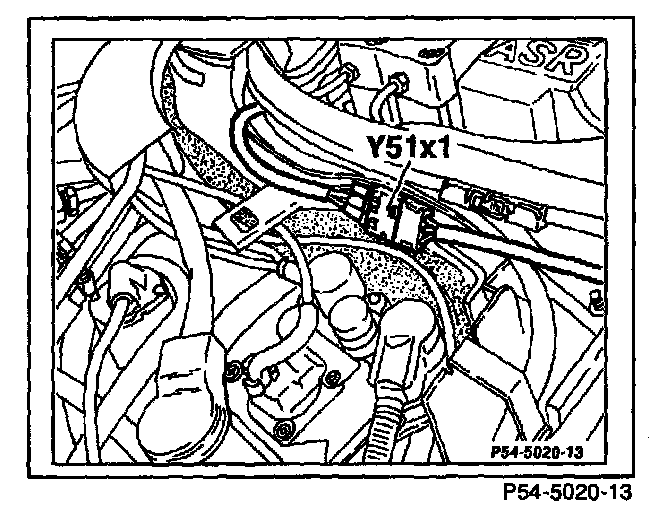

Y51x1 Left front axle damper valve assembly connector
Figure 11:
Model 140
Y52x1 Right front axle damper valve assembly connector
Figure 12:
Model 129

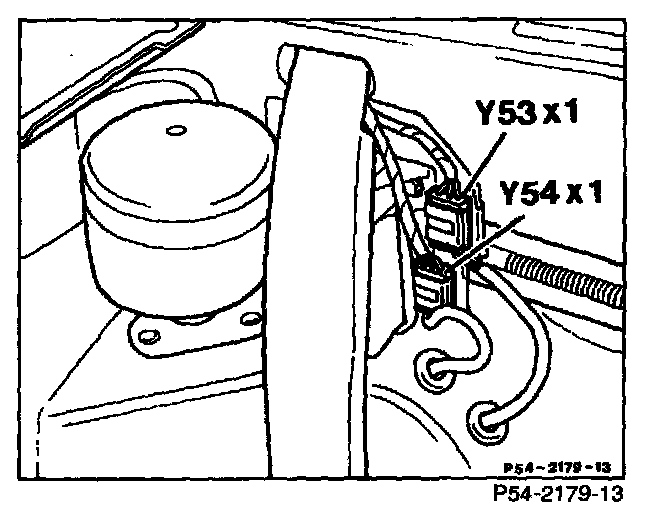

Y53x1 Left rear axle damper valve assembly connector
Y54x1 Right rear axle damper valve assembly connector
Figure 13:
Model 129

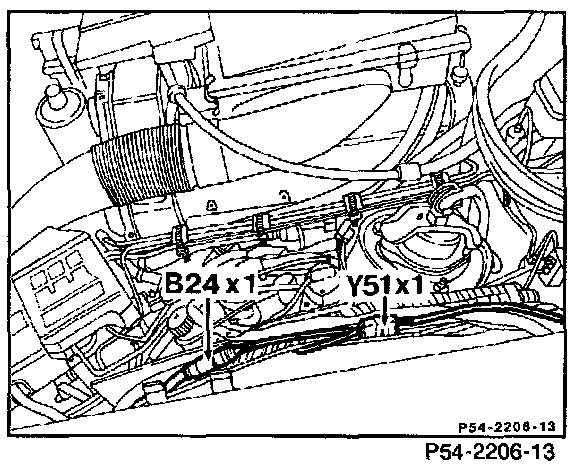

Y51x1 Left front axle damper valve assembly connector
Figure 14:
Model 129

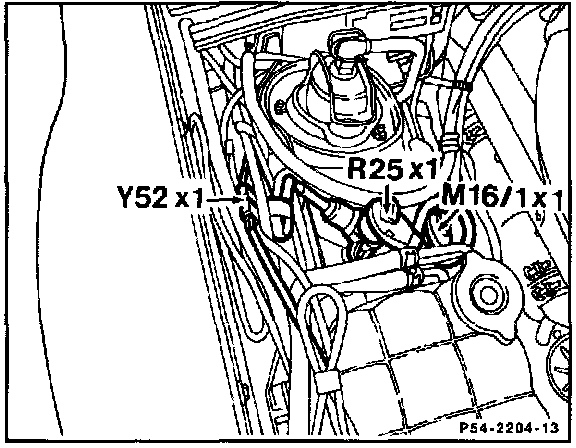

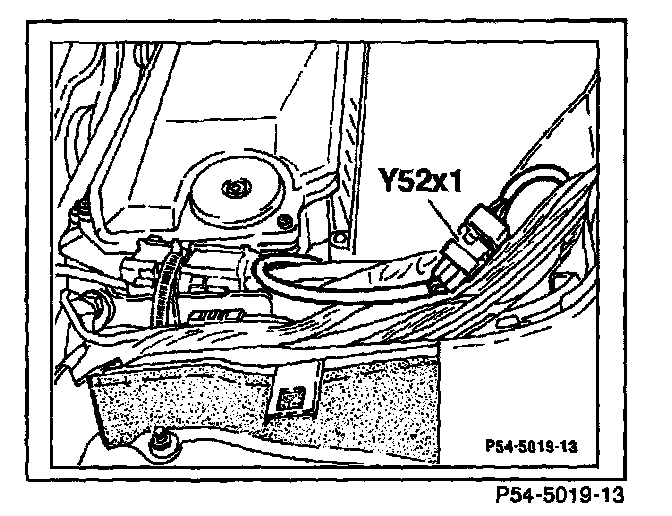

Y52x1 Right front axle damper valve assembly connector

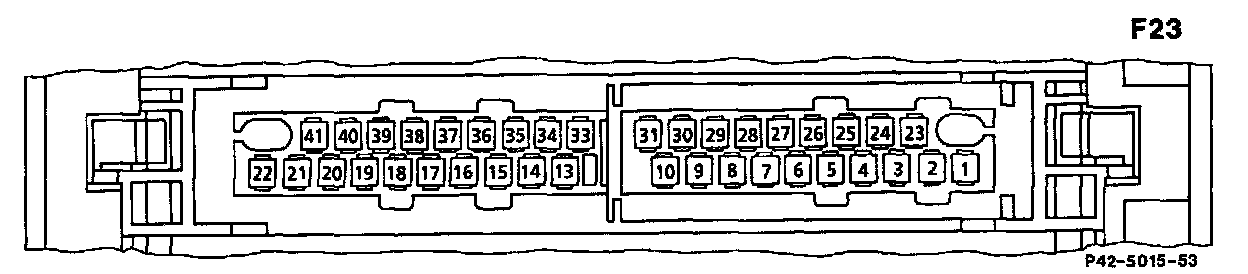

Test Connector Layout - ADS Control Module (N51)
F23 Modulbox
1 Steering angle sensor (N49)
2 Diagnosis (output)
3 ADS MIL(A1e27)
4 Circuit 61
5 -
6 Vehicle load sensor (N51/1) (+)
7 Vehicle load sensor (N51/1) (signal)
8 Vehicle load sensor (N51/1) (-)
9 Rear axle solenoid valve 1 (Y53y1, Y54y1) (+)
10 Rear axle solenoid valve 2 (Y53y2, Y54y2) (+)
11-13 -
14 Model 129
Oil level switch (S44)
15 Wheel acceleration sensor (B24/1) (+)
16 Body acceleration sensor (B24) (+)
17-18 -
19 Front axle solenoid valve 2 (Y51y2) (+)
20 Front axle solenoid valve (Y51y1, Y51y2) (-)
21 Front axle solenoid valve 1 (Y51y1) (+)
22 Front axle solenoid valve 1 (Y52y1) (+)
23 Processed VSS from ABS or ABS/ASR control module (N30 or N30/1)
24 Not used
25 Comfort/sport switch (S45/1), Sport setting
26 Comfort/sport switch (S45/1), Comfort setting
27 Not used
28-29 Voltage supply, circuit 87
30 Rear axle solenoid valve (Y53y1, Y53y2, Y54y1, Y54y2) (-)
31 Ground (W15)
32-34 Not used
35 Wheel acceleration sensor (B24/1) (-)
36 Wheel acceleration sensor (B24/1)
37 Not used
38 Body acceleration sensor (B24)
39 Body acceleration sensor (B24) (-)
40 Front axle solenoid valve 2 (Y52y2) (+)
41 Front axle solenoid valve (Y52y1, Y52y2) (-)
