Removal and Replacement

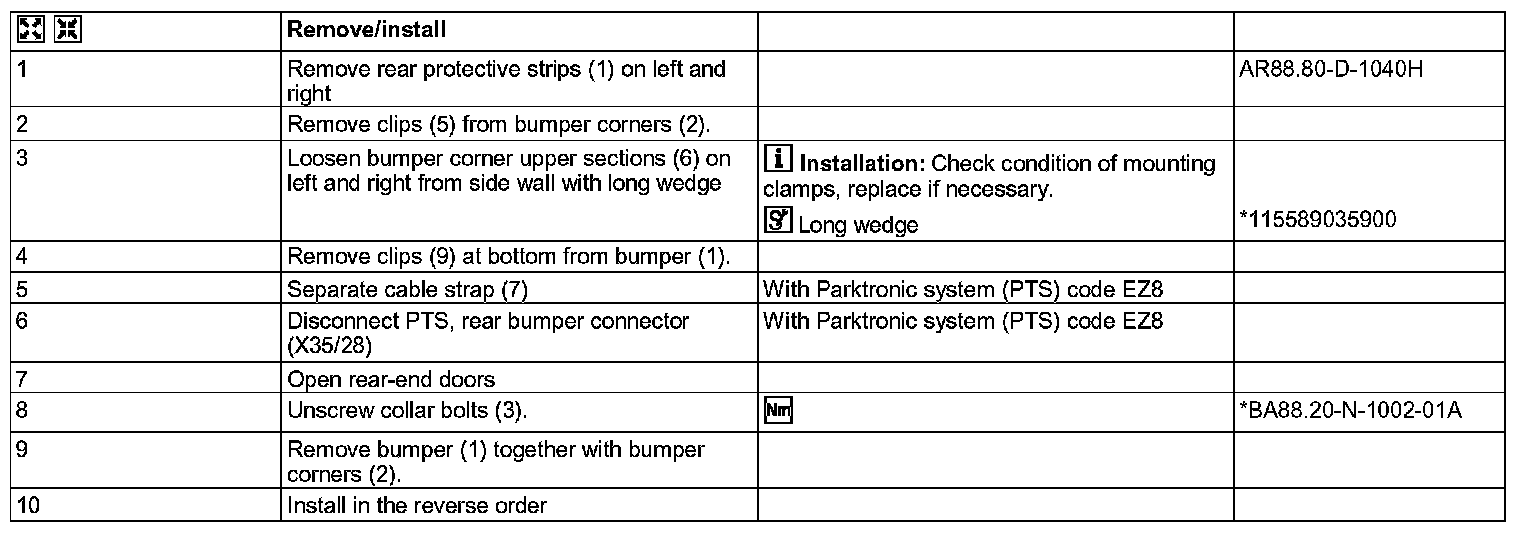

AR88.20-D-2200H Remove/Install Rear Bumper

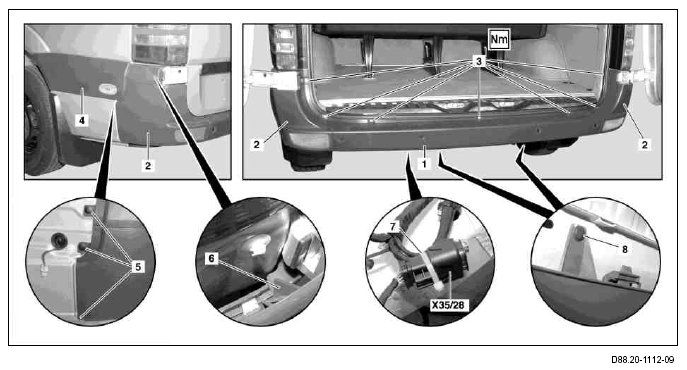

Shown on model 906.7 with Parktronic system (PTS) code EZ8

1 Bumper
2 Bumper corners

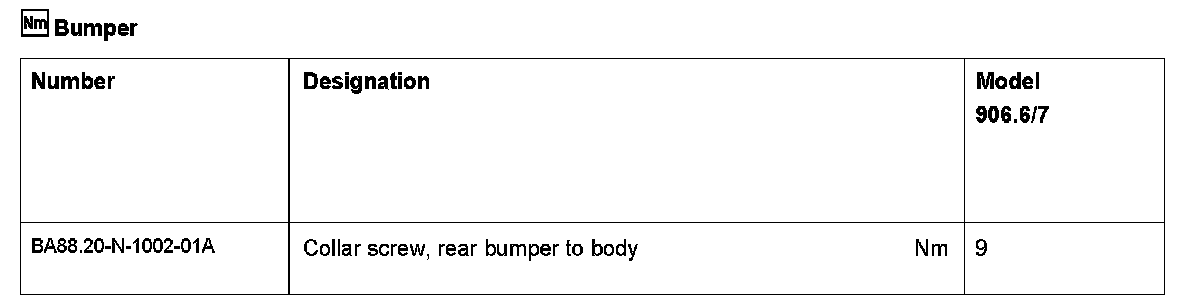

3 Collar bolts
4 Rear protective strip
5 Clips
6 Bumper corner upper section
7 Cable strap
8 Clips
X35/28 PTS, rear bumper connector










115 589 03 59 00, Long wedge
