Replacement
P410 HYBRID TRANSMISSION / TRANSAXLE: HYBRID TRANSAXLE OIL SEAL: REPLACEMENT
HINT
* Use the same procedure for the RH side and LH side.
* The procedure listed below is for the LH side.
1. REMOVE FRONT WHEEL
2. REMOVE REAR ENGINE UNDER COVER LH
3. REMOVE REAR ENGINE UNDER COVER RH
4. REMOVE NO. 1 ENGINE UNDER COVER
5. DRAIN HYBRID TRANSAXLE FLUID Adjustments
6. REMOVE FRONT AXLE SHAFT NUT Removal
7. SEPARATE TIE ROD END SUB-ASSEMBLY Removal
8. SEPARATE FRONT SPEED SENSOR Removal
9. SEPARATE FRONT FLEXIBLE HOSE Removal
10. SEPARATE FRONT STABILIZER LINK ASSEMBLY Removal
11. SEPARATE FRONT NO. 1 LOWER SUSPENSION ARM SUB-ASSEMBLY Removal
12. SEPARATE FRONT DRIVE SHAFT ASSEMBLY Removal
13. REMOVE FRONT DRIVE SHAFT ASSEMBLY Removal
14. REMOVE FRONT DRIVE SHAFT HOLE SNAP RING Removal
15. REMOVE HYBRID VEHICLE TRANSAXLE ASSEMBLY TYPE T OIL SEAL

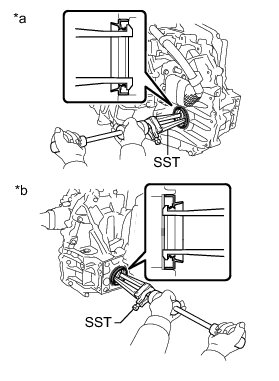

(a) Using SST, remove the 2 oil seals.
SST : 09308-00010
Text in Illustration
16. INSTALL HYBRID VEHICLE TRANSAXLE ASSEMBLY TYPE T OIL SEAL
(a) Install a new LH side oil seal.
(1) Using SST and a hammer, tap in a new oil seal.
SST : 09316-10010
SST : 09950-70010
09951-07150
Oil seal installation depth:
-0.5 to 0.5 mm (-0.0197 to 0.0197 in.)
(2) Coat the lip of the oil seal with MP grease.
(b) Install a new RH side oil seal.
(1) Using SST and a hammer, tap in a new oil seal.
SST : 09726-36010
SST : 09950-70010
09951-07150
Oil seal installation depth:
-0.5 to 0.5 mm (-0.0197 to 0.0197 in.)
(2) Coat the lip of the oil seal with MP grease.
17. INSTALL FRONT DRIVE SHAFT HOLE SNAP RING Installation
18. INSTALL FRONT DRIVE SHAFT ASSEMBLY Installation
19. CONNECT FRONT DRIVE SHAFT ASSEMBLY Installation
20. CONNECT FRONT NO. 1 LOWER SUSPENSION ARM SUB-ASSEMBLY Installation
21. CONNECT FRONT STABILIZER LINK ASSEMBLY Installation
22. INSTALL FRONT FLEXIBLE HOSE Installation
23. CONNECT FRONT SPEED SENSOR Installation
24. CONNECT TIE ROD END SUB-ASSEMBLY Installation
25. INSTALL FRONT AXLE SHAFT NUT Installation
26. ADD HYBRID TRANSAXLE FLUID Adjustments
27. INSPECT HYBRID TRANSAXLE FLUID Adjustments
28. INSPECT FOR TRANSAXLE FLUID LEAK
29. INSTALL FRONT WHEEL Installation
30. INSPECT AND ADJUST FRONT WHEEL ALIGNMENT
Front Wheel Alignment
31. INSTALL NO. 1 ENGINE UNDER COVER
32. INSTALL REAR ENGINE UNDER COVER LH
33. INSTALL REAR ENGINE UNDER COVER RH
34. INSPECT SPEED SENSOR SIGNAL
Test Mode Procedure
