LS 460 AWD V8-4.6L (1UR-FSE)
>>
Repair and Diagnosis
>>
Specifications
>>
Mechanical Specifications
>>
Cooling System
>>
Water Pump

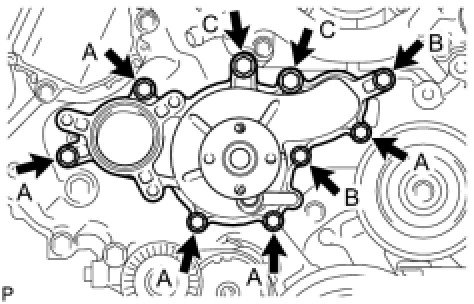

Water Pump
Water pump x
Timing chain
cover
for Bolt A
20 Nm (204 kgf-cm, 15 ft.lbf)
for Bolt B
23 Nm (235 kgf-cm, 17 ft.lbf)
for Bolt C
47 Nm (479 kgf-cm, 35 ft.lbf)
