Rear Magnetic Valve Circuit
Rear Magnetic Valve CircuitDESCRIPTION
The rear cooler expansion valve (rear magnetic valve) is controlled by the rear junction block ECU and the air conditioning amplifier via the CAN communication line.
HINT: This circuit uses the CAN communication line. Before performing the inspection, check that the CAN communication system is functioning normally.

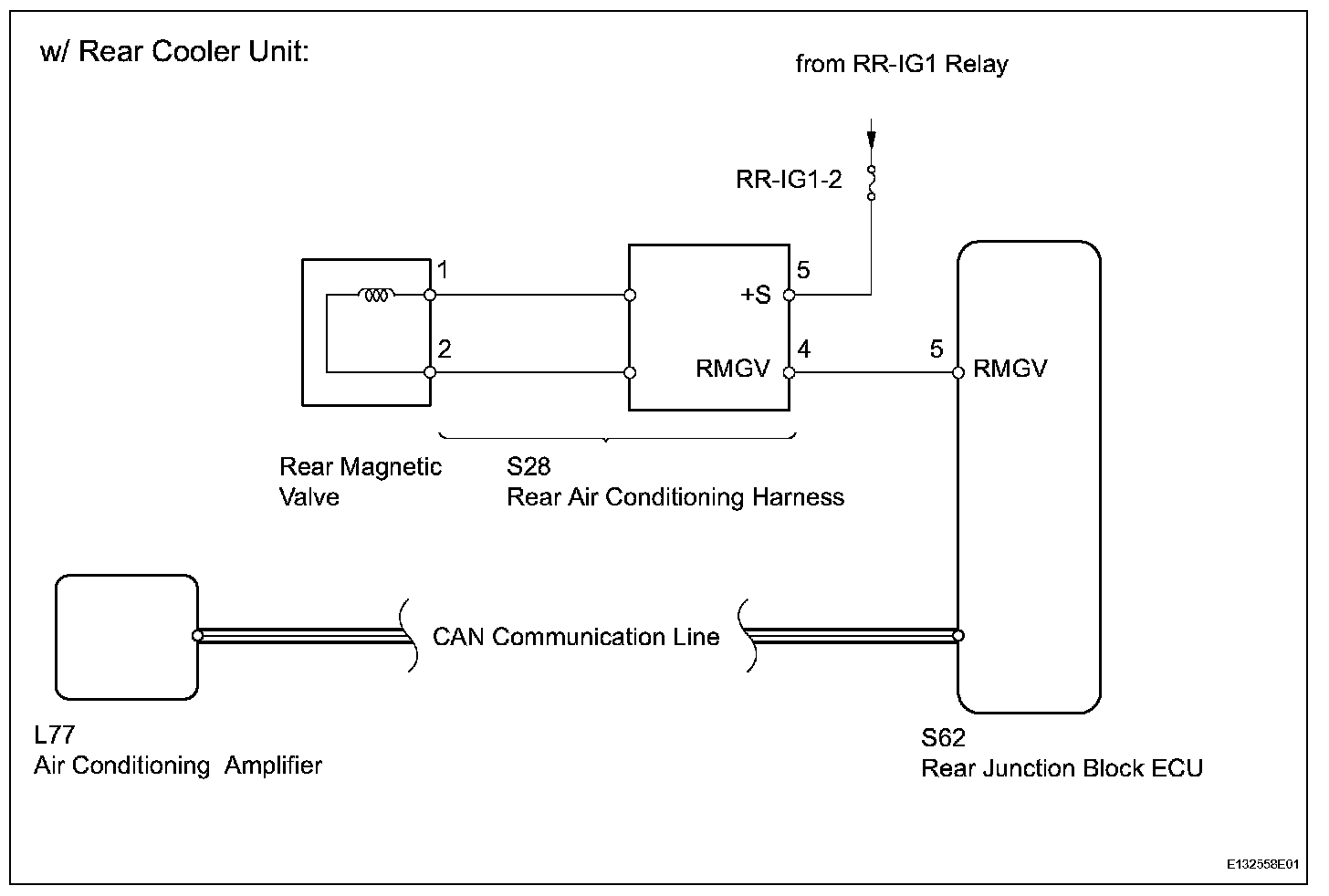

Wiring Diagram:

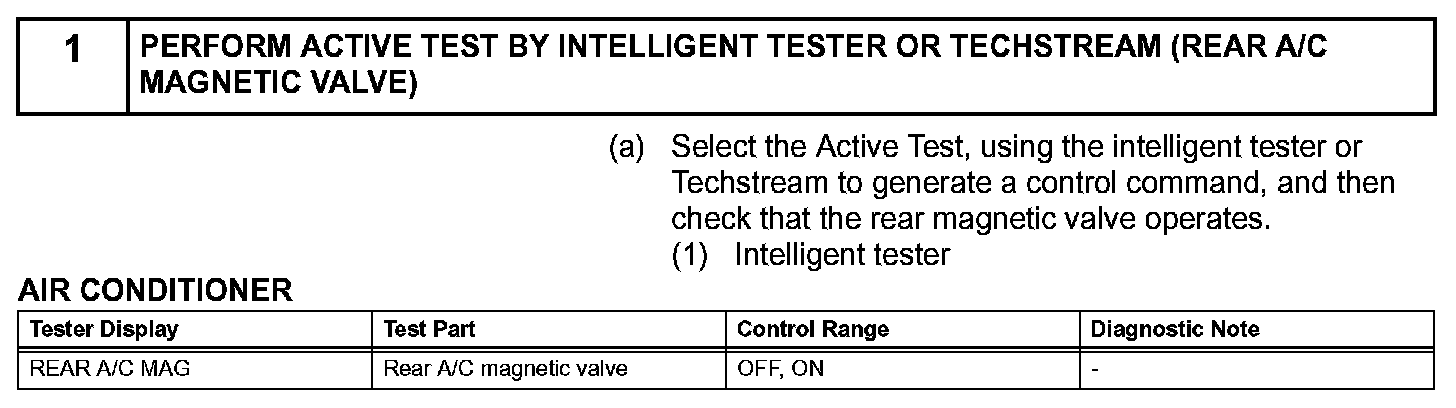

Step 1:

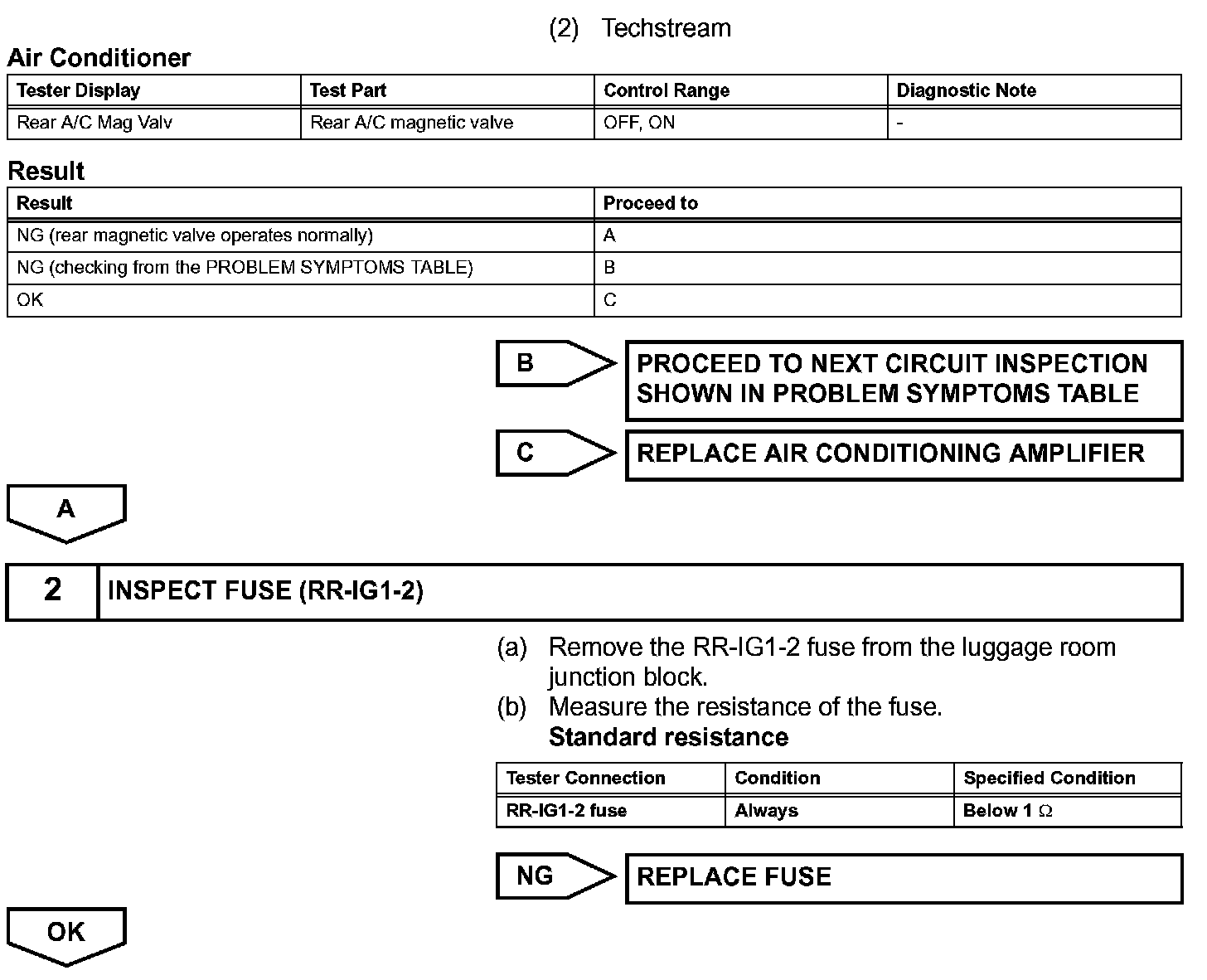

Step 1 (Continued)-2:

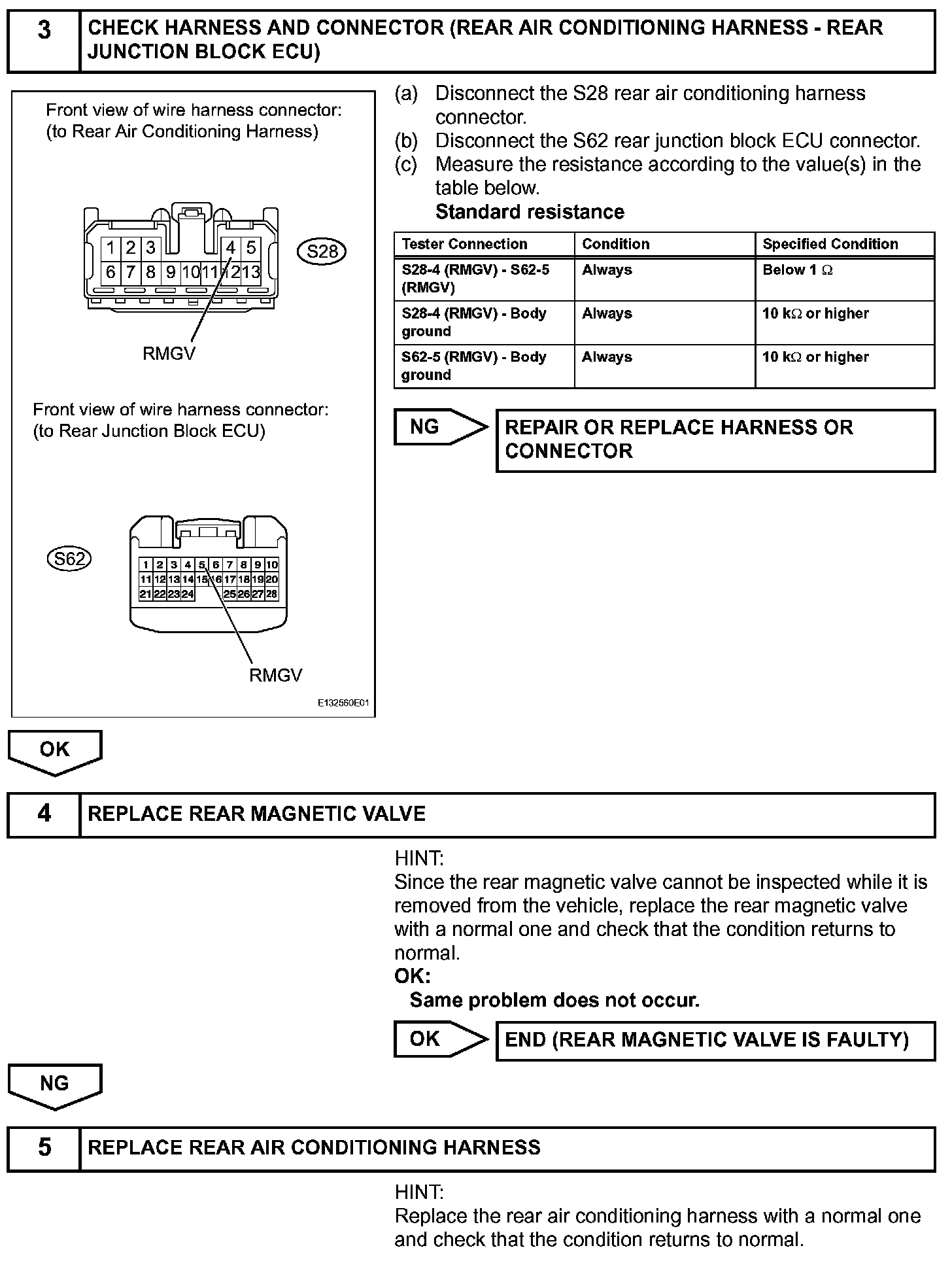

Step 3-5:

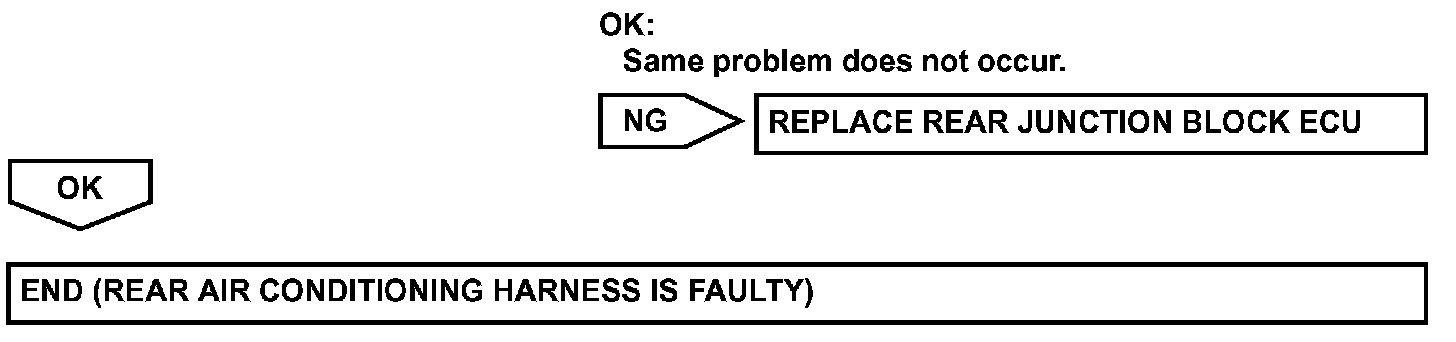

Step 5 (Continued):
INSPECTION PROCEDURE
