Sound Signal Circuit Between Multi-Display Controller and Head-Phone Terminal
Sound Signal Circuit between Multi-display Controller and Head-phone TerminalDESCRIPTION
This is the sound signal circuit from the multi-display controller to the headphone terminal.
HINT: Only vehicles with a disc player have this circuit.

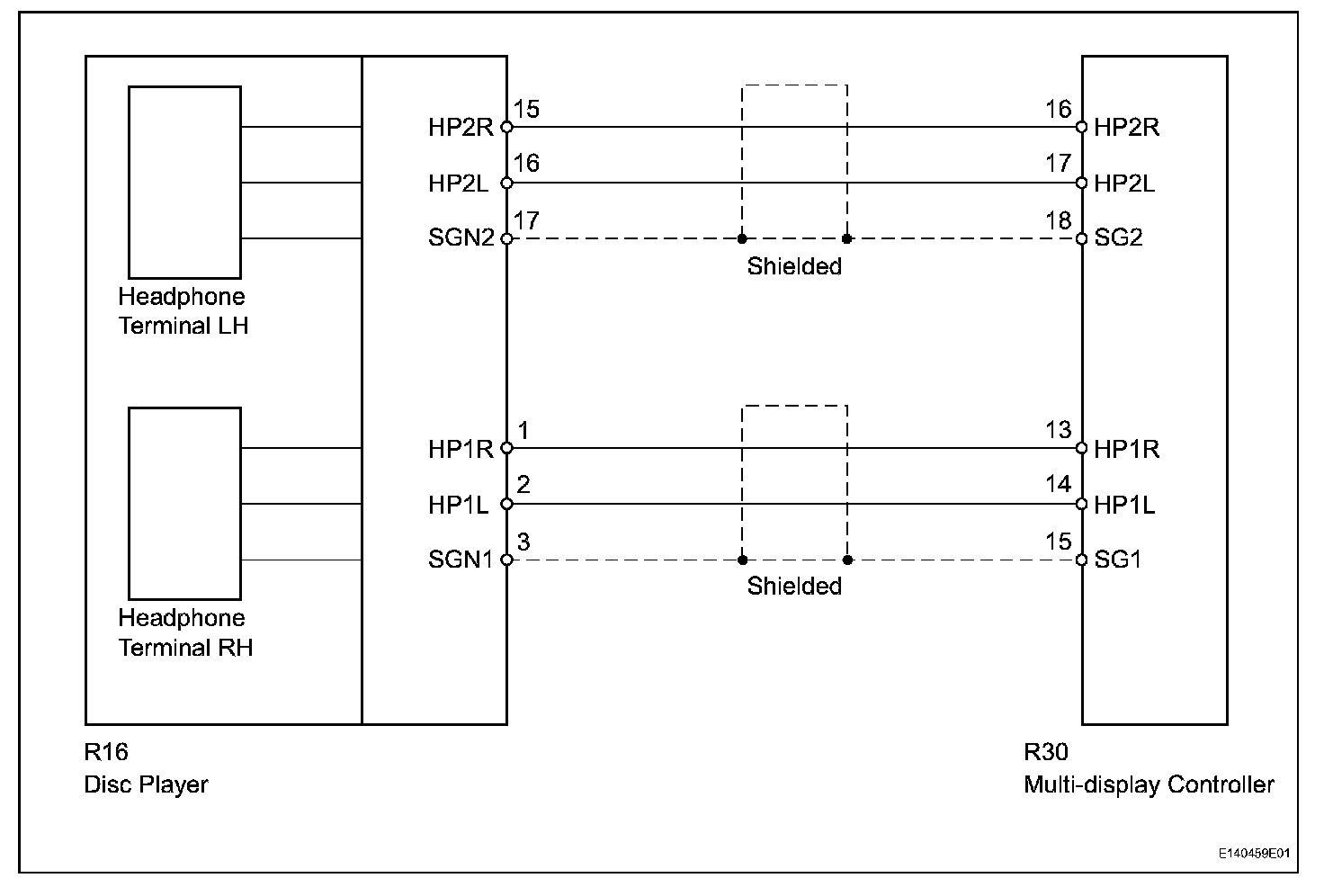

Wiring Diagram:

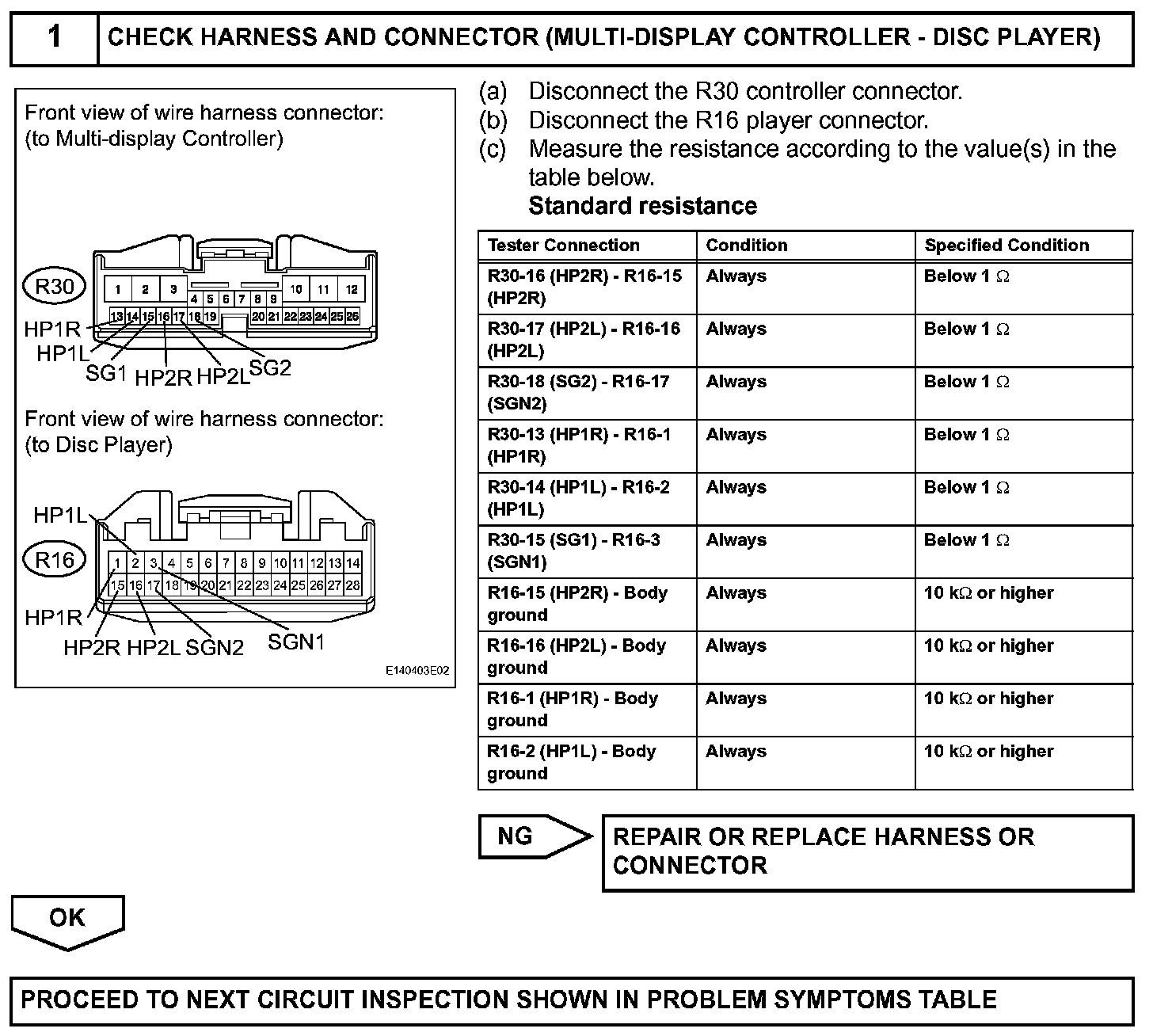

Step 1:
INSPECTION PROCEDURE
