Display Signal Circuit Between Multi-Display Controller and Disc Player Controller
Display Signal Circuit between Multi-display Controller and Disc Player ControllerDESCRIPTION
This is the display signal circuit from the disc player to the multi-display controller.
HINT: Only vehicles with a disc player have this circuit.

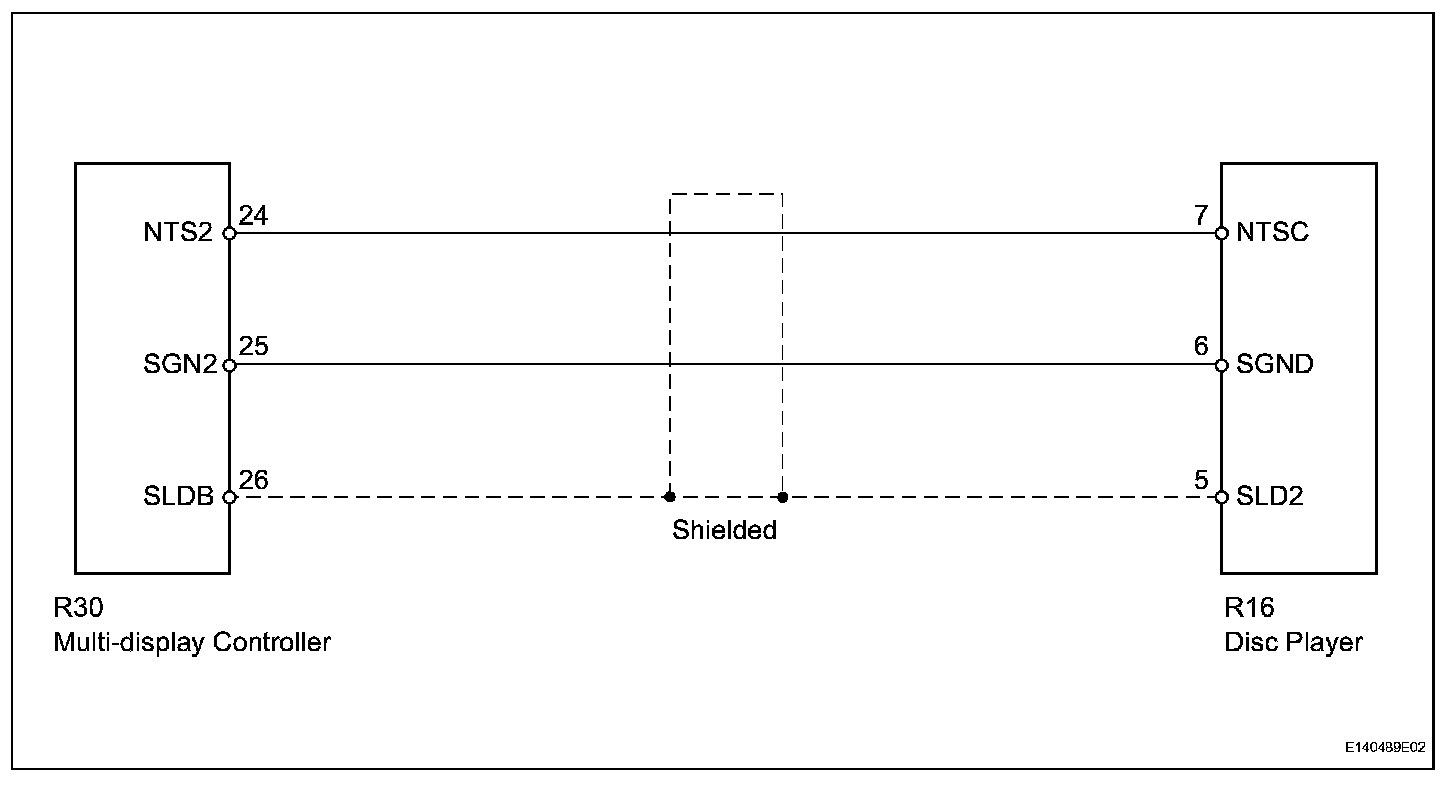

Wiring Diagram:

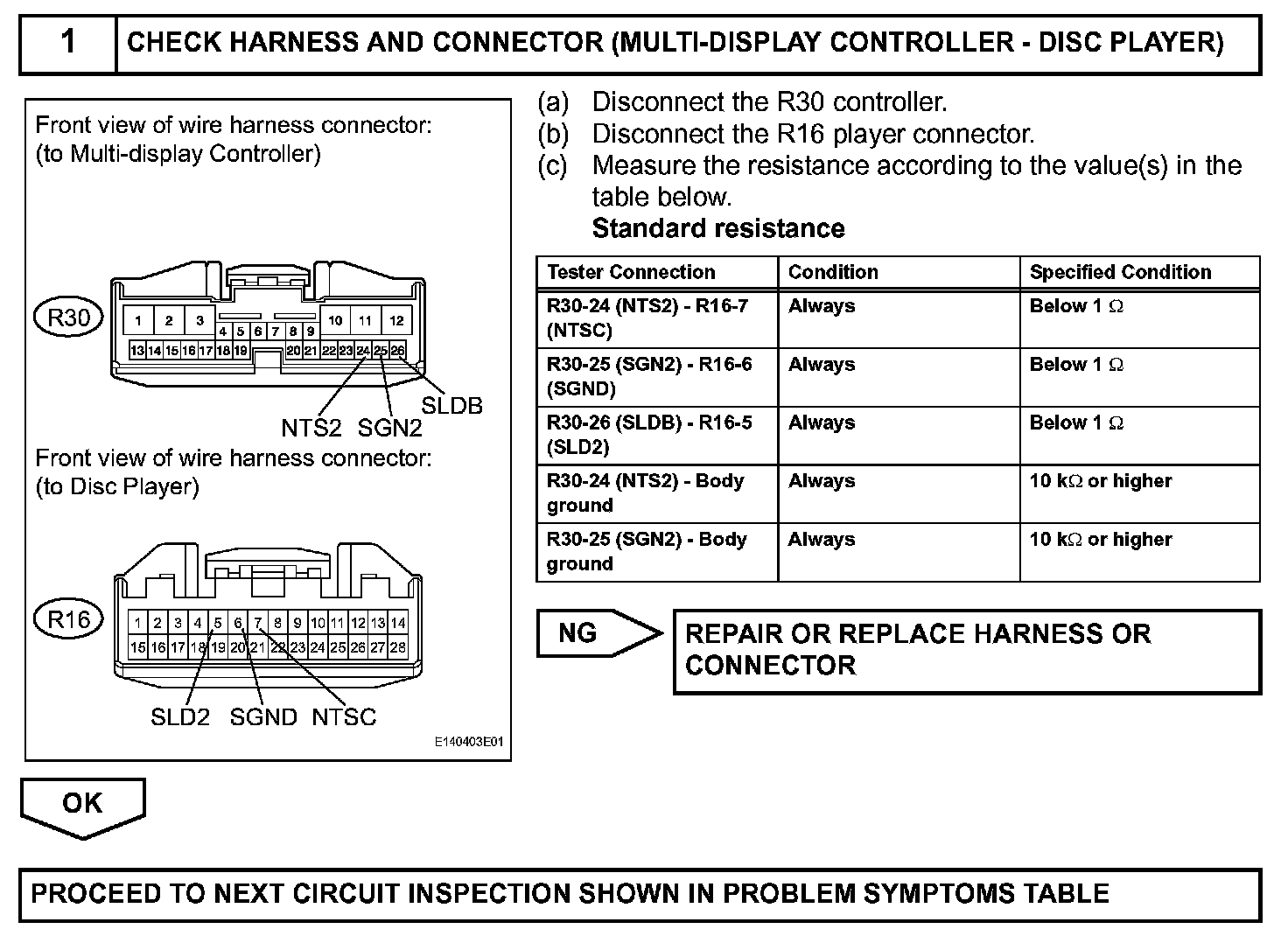

Step 1:
INSPECTION PROCEDURE
