Headlight Cleaner Switch Circuit
Headlight Cleaner Switch CircuitDESCRIPTION
This circuit detects the conditions (on or off) of the headlight cleaner switch.
The headlight cleaner control relay receives the following signals:
- Headlight cleaner switch signal
- Headlight operating signal
- Daytime running light operating signal
- Front washer motor operating signal

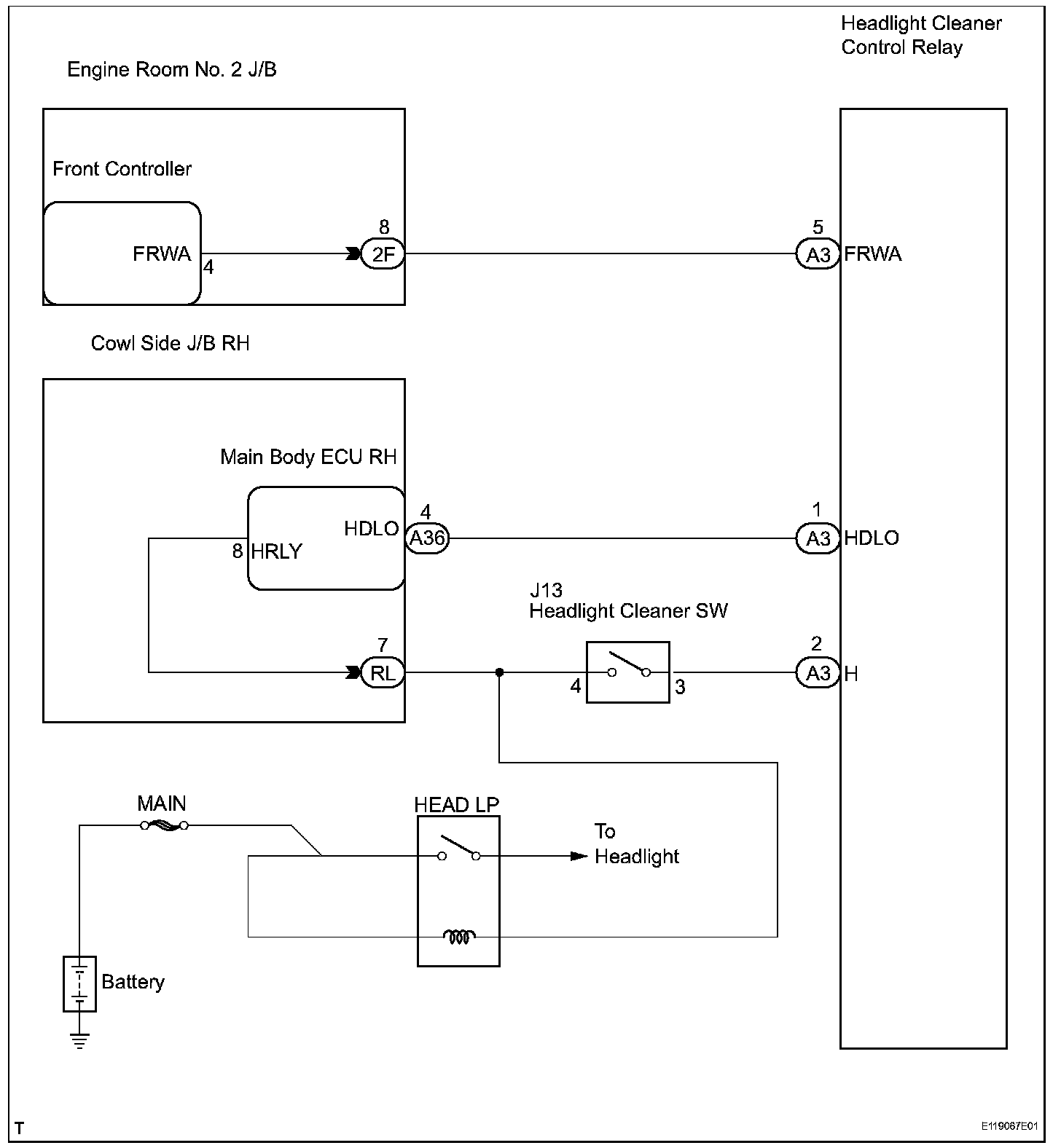

Wiring Diagram:
Step 1-2:

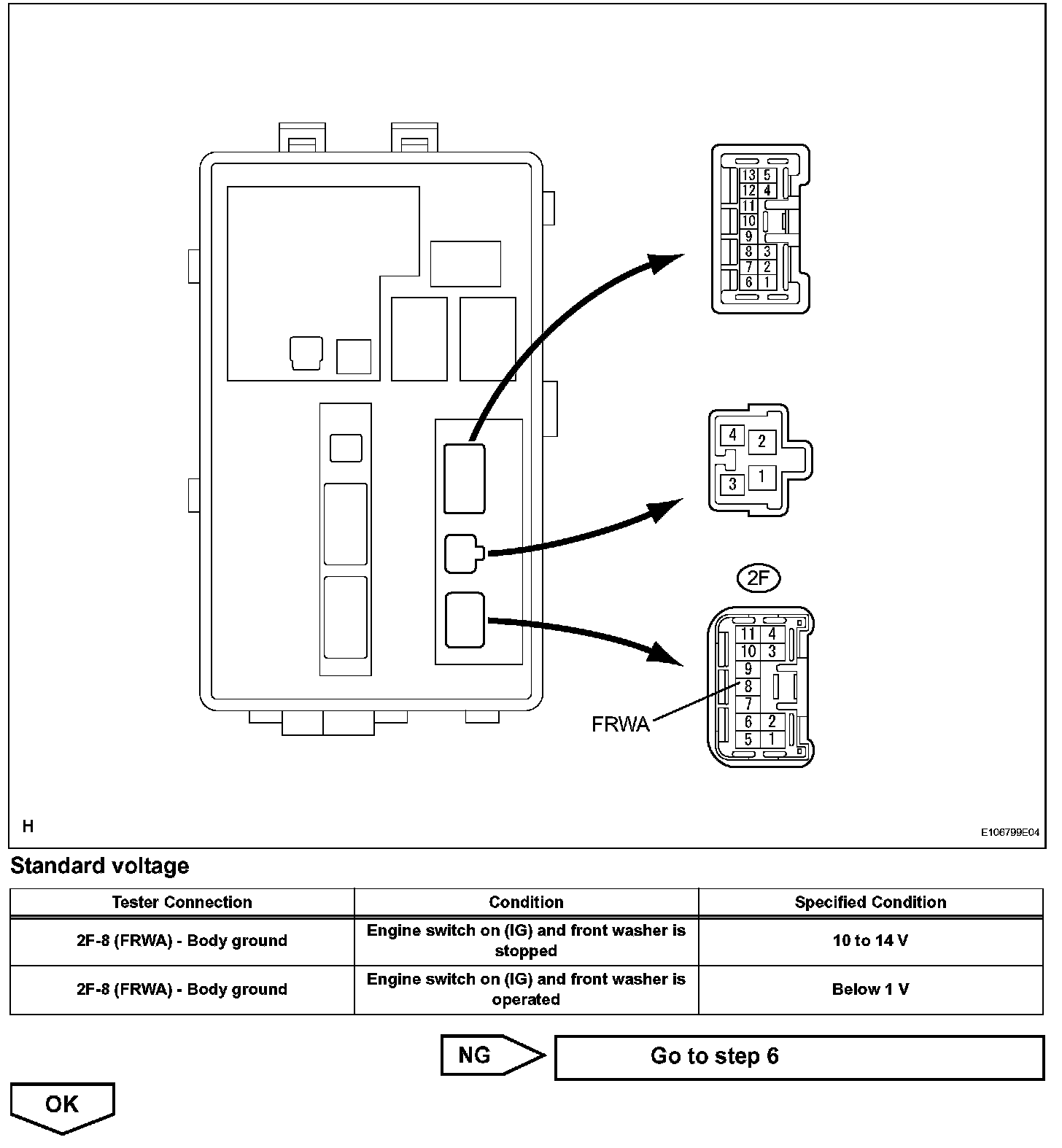

Step 2 (Continued):

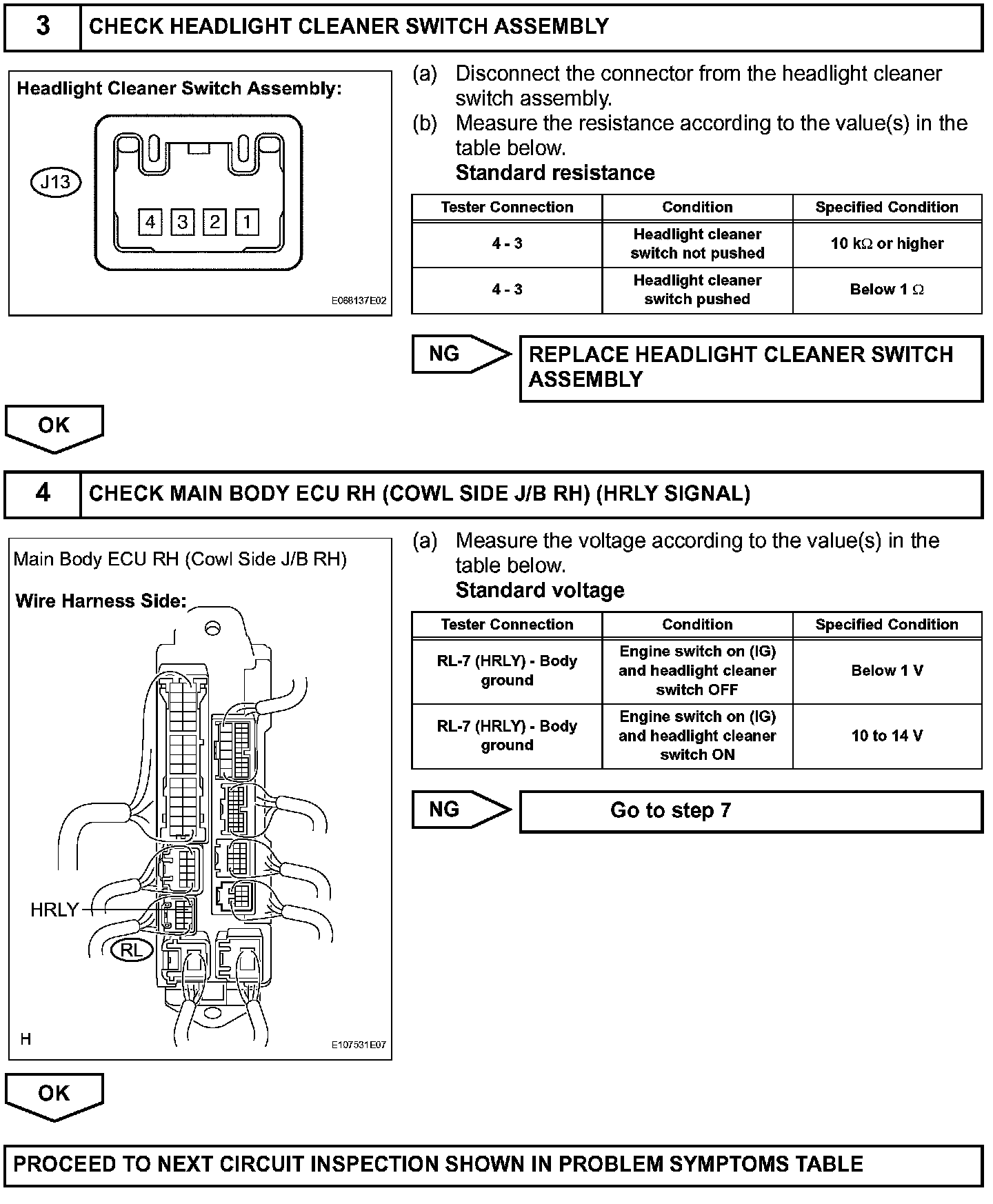

Step 3-4:

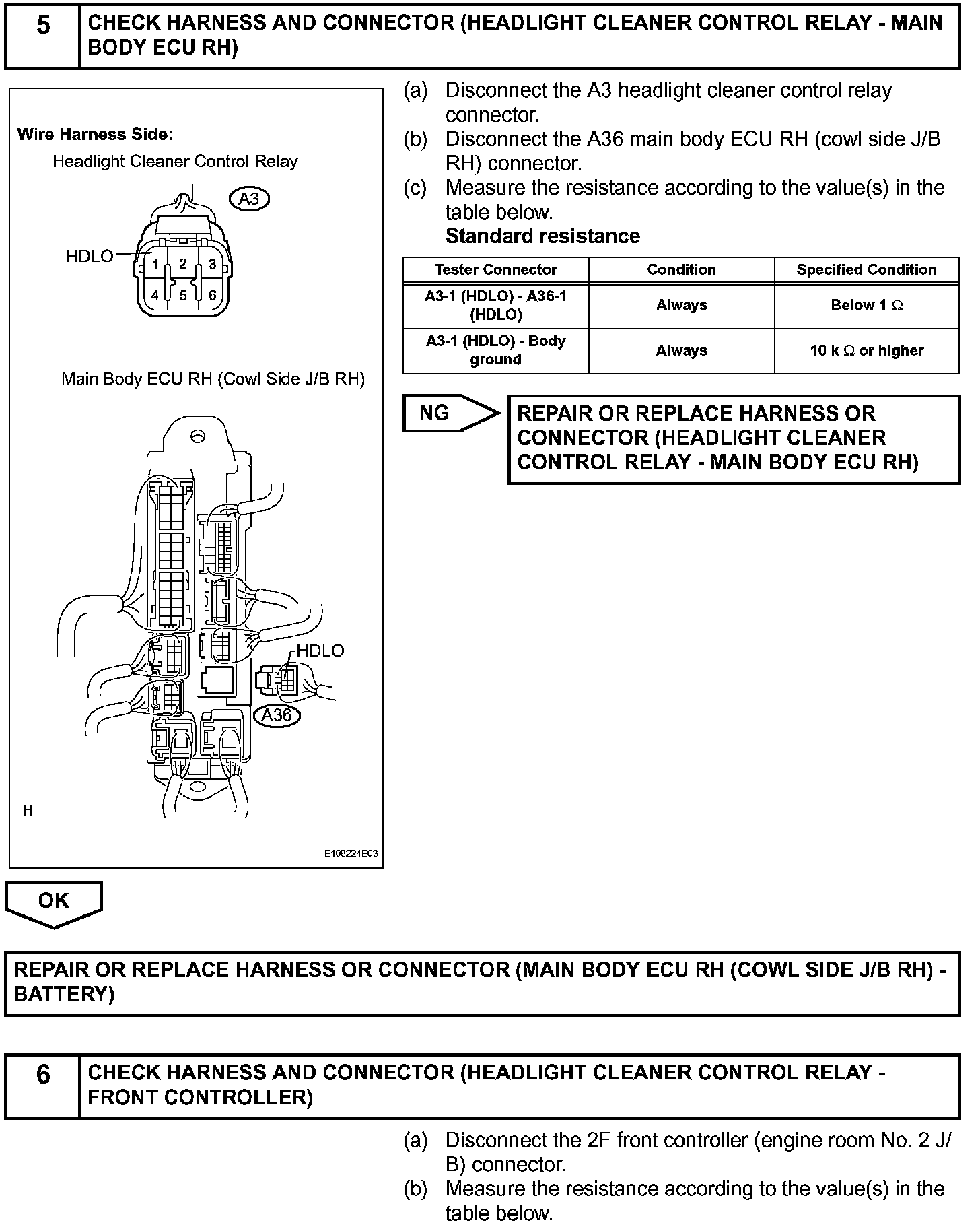

Step 5-6:

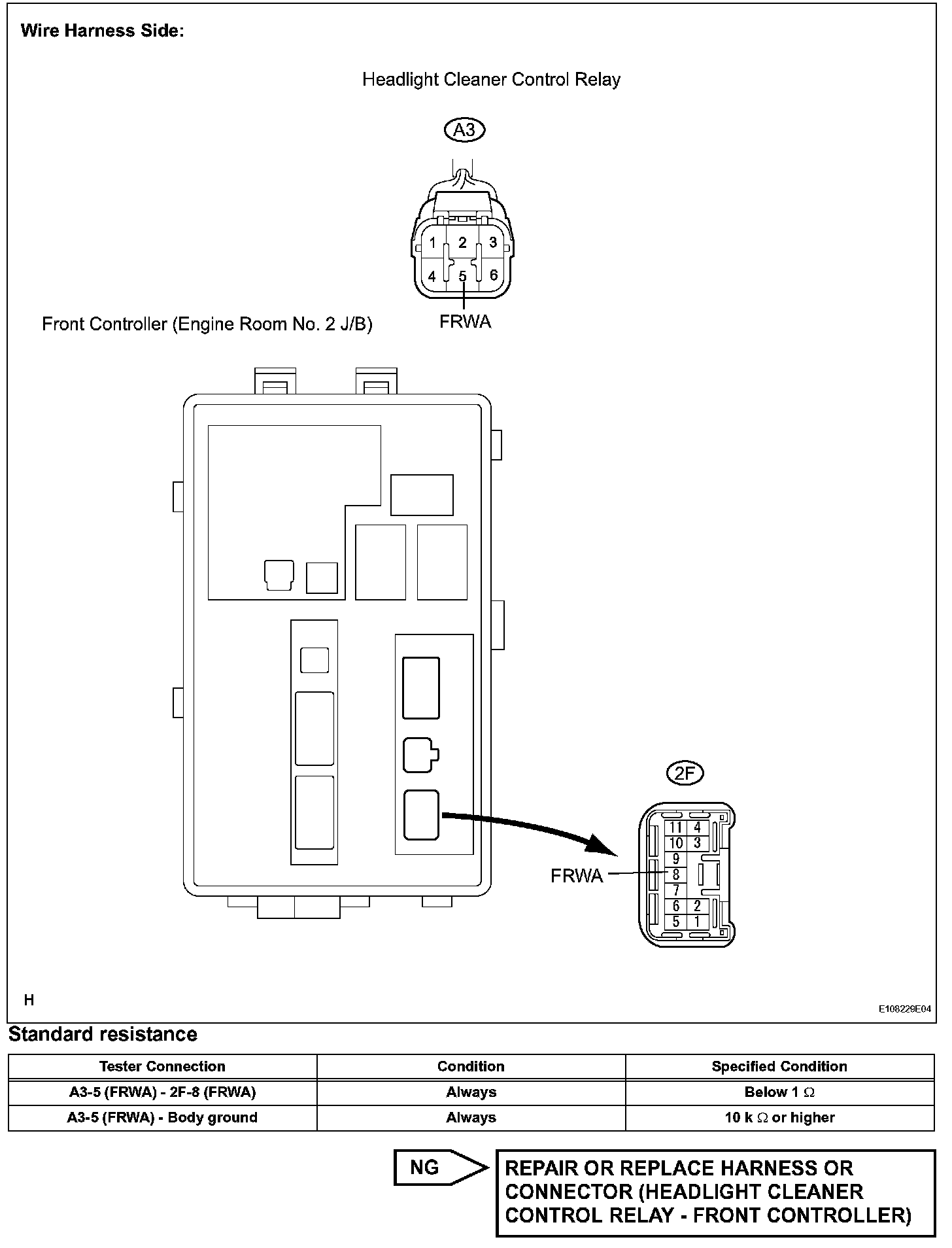

Step 6 (Continued):

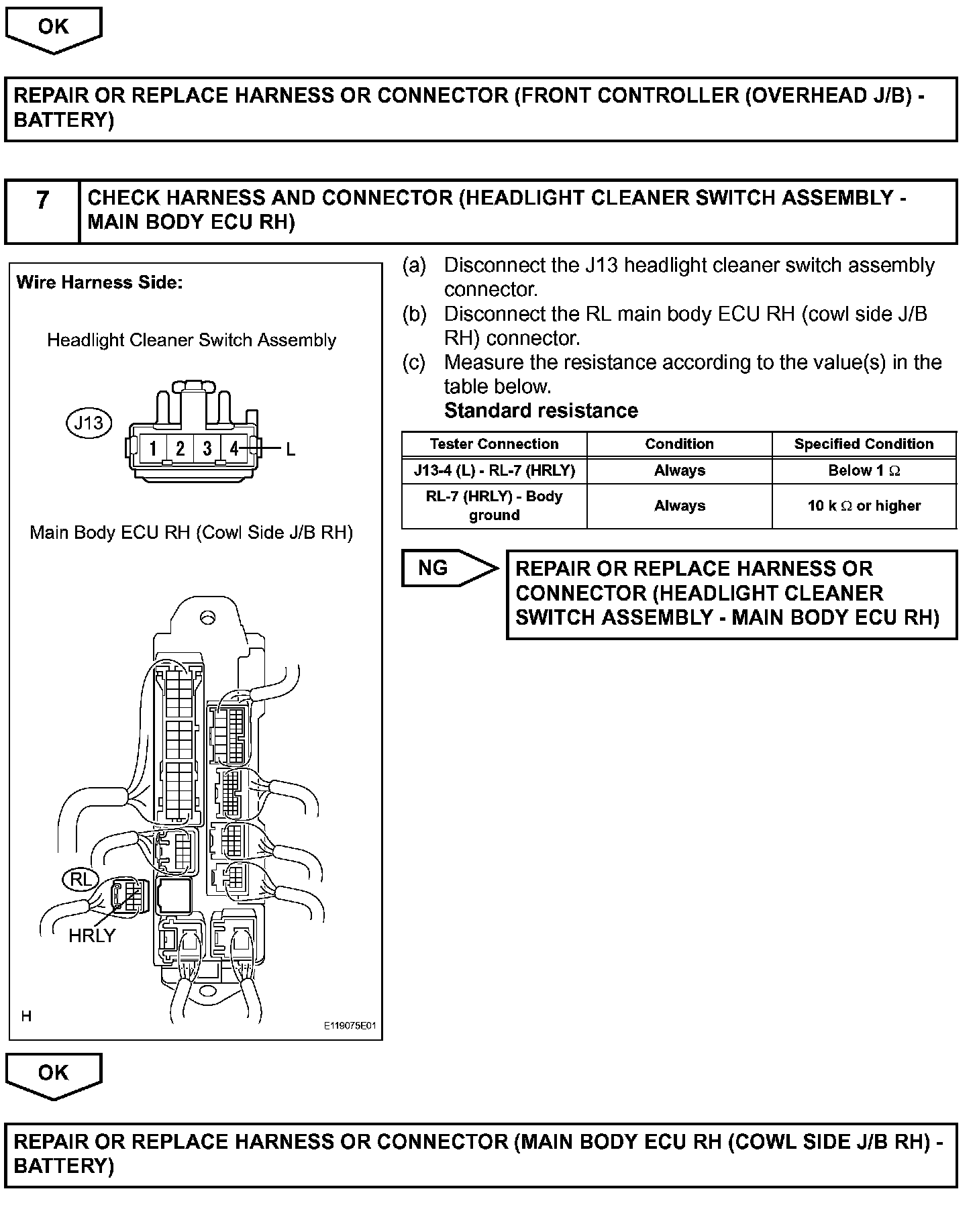

Step 6 (Continued)-7:

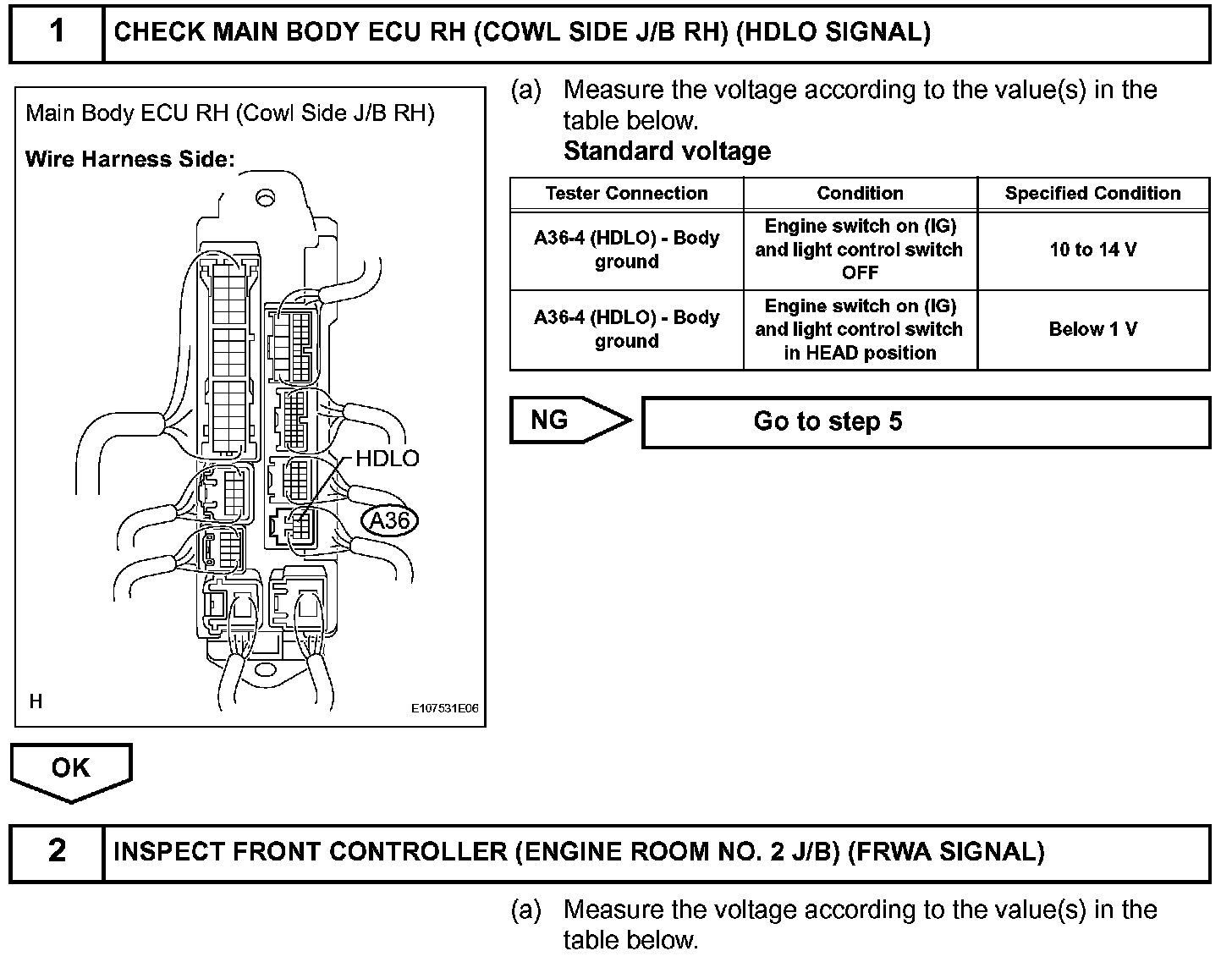

INSPECTION PROCEDURE
