Seals and Gaskets: Service and Repair

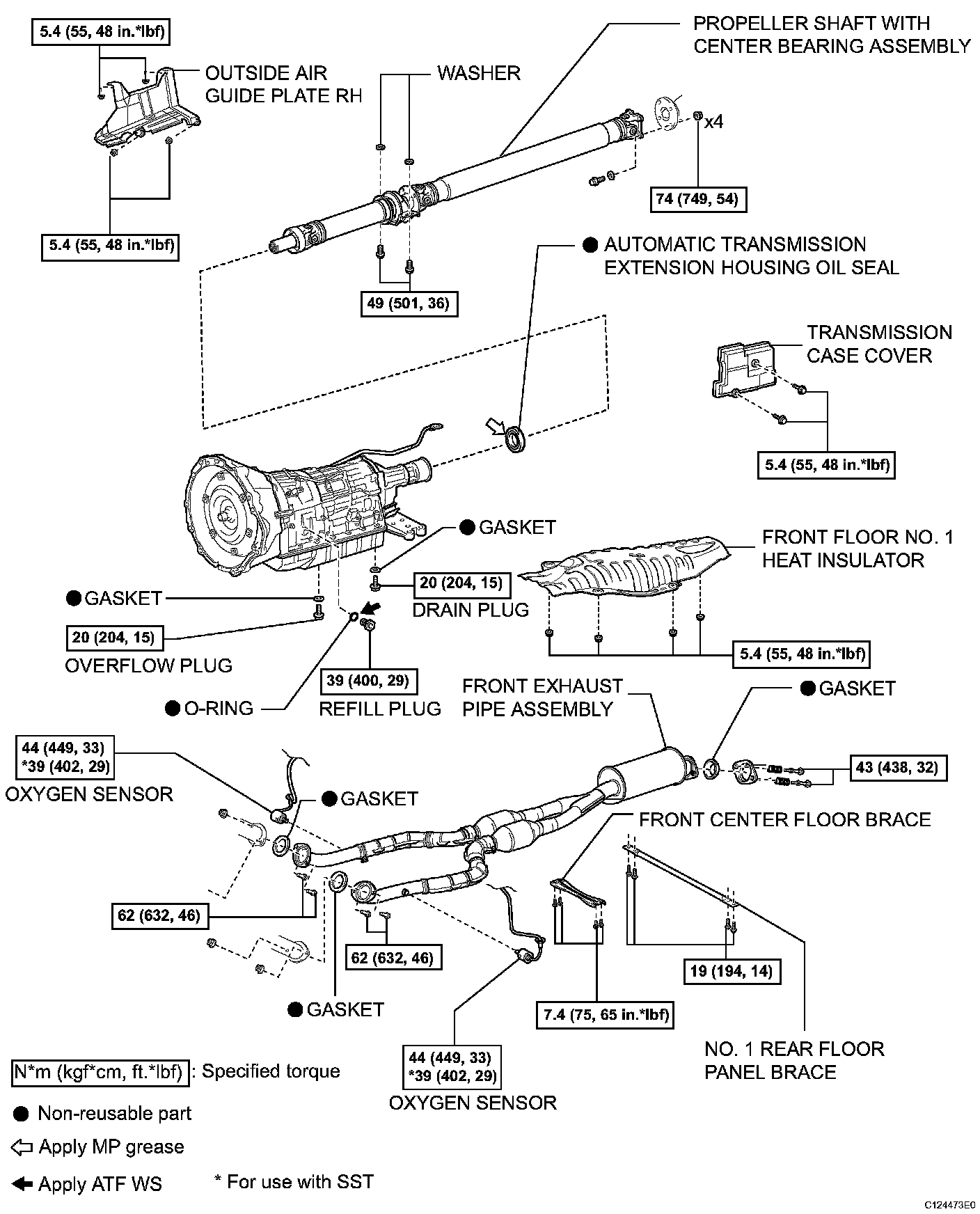

EXTENSION HOUSING REAR OIL SEALComponents:
REMOVAL
1. DRAIN AUTOMATIC TRANSMISSION FLUID
2. REMOVE OXYGEN SENSOR
3. REMOVE NO.1 REAR FLOOR PANEL BRACE
4. REMOVE FRONT CENTER FLOOR BRACE
5. REMOVE FRONT EXHAUST PIPE ASSEMBLY
6. REMOVE FRONT FLOOR NO.1 HEAT INSULATOR
7. REMOVE OUTSIDE AIR GUIDE PLATE RH
8. REMOVE PROPELLER SHAFT WITH CENTER BEARING ASSEMBLY
9. REMOVE AUTOMATIC TRANSMISSION EXTENSION HOUSING OIL SEAL

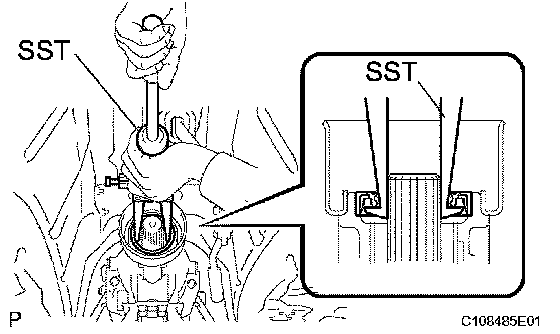

a) Using SST, remove the oil seal.
SST 09308-00010
INSTALLATION
1. INSTALL AUTOMATIC TRANSMISSION EXTENSION HOUSING OIL SEAL
a) Coat the lip of a new oil seal with MP grease.
b) Using SST and a hammer, drive in a new oil seal.
SST 09325-40010
Oil seal drive in depth: 5.4 to 5.8 mm (0.213 to 0.228 inch)
NOTICE:
^ Keep the lip free from foreign matter.
^ Do not tap the oil seal at an angle.
2. INSTALL PROPELLER SHAFT WITH CENTER BEARING ASSEMBLY
3. REMOVE OUTSIDE AIR GUIDE PLATE RH
4. INSTALL FRONT FLOOR NO.1 HEAT INSULATOR
5. INSTALL FRONT EXHAUST PIPE ASSEMBLY
6. INSTALL FRONT CENTER FLOOR BRACE
7. INSTALL NO.1 REAR FLOOR PANEL BRACE
8. ADD AUTOMATIC TRANSMISSION FLUID
9. CHECK FOR EXHAUST GAS LEAKS
