Heated Oxygen Sensor (For Sensor 2)

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION: Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent airbag and seat belt pretensioner deployment.

2. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY (for Automatic Transmission)
3. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY (for Manual Transmission)
4. REMOVE UPPER CONSOLE PANEL NO. 1 GARNISH (for Automatic Transmission)
5. REMOVE UPPER CONSOLE PANEL NO. 2 GARNISH (for Automatic Transmission)
6. REMOVE CONSOLE PANEL SUB-ASSEMBLY (for Automatic Transmission)
7. REMOVE REAR CONSOLE PANEL SUB-ASSEMBLY (for Manual Transmission)
8. REMOVE FRONT CONSOLE PANEL SUB-ASSEMBLY (for Manual Transmission)
9. REMOVE FRONT ASH RECEPTACLE SUBASSEMBLY
10. REMOVE CONSOLE BOX REGISTER ASSEMBLY
11. REMOVE CONSOLE BOX
12. REMOVE CENTER LOWER INSTRUMENT CLUSTER FINISH PANEL
13. REMOVE FRONT SEAT TRACK BRACKET COVER OUTER LH (for Power Seat, 4WD)
14. REMOVE FRONT SEAT TRACK BRACKET COVER INNER LH (for Power Seat, 4WD)
15. REMOVE FRONT SEAT TRACK COVER REAR OUTER LH (for Power Seat, 4WD)
16. REMOVE FRONT SEAT TRACK COVER REAR INNER LH (for Power Seat, 4WD)
17. REMOVE FRONT SEAT ASSEMBLY (for Power Seat, 4WD)
18. REMOVE FRONT SEAT INNER TRACK BRACKET COVER (for Manual Seat, 4WD)
19. REMOVE FRONT SEAT OUTER TRACK BRACKET COVER (for Manual Seat, 4WD)
20. REMOVE REAR SEAT OUTER TRACK BRACKET COVER (for Manual Seat, 4WD)
21. REMOVE REAR SEAT INNER TRACK BRACKET COVER (for Manual Seat, 4WD)
22. REMOVE FRONT SEAT ASSEMBLY (for Manual Seat, 4WD)

23. DISCONNECT CONNECTOR
a. Remove

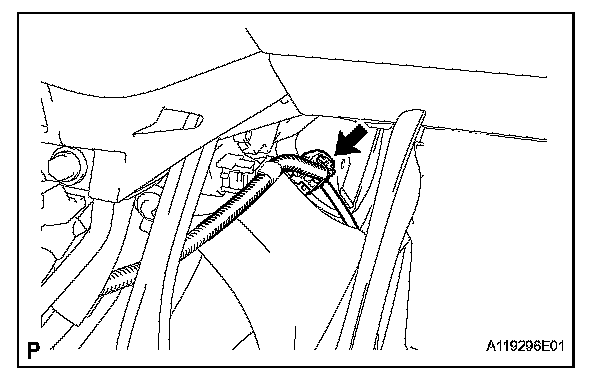

b. Disconnect the oxygen sensor connector.




c. Disconnect the oxygen sensor connector.




24. REMOVE OXYGEN SENSOR (for 2WD)
a. Disconnect the grommet to the body.

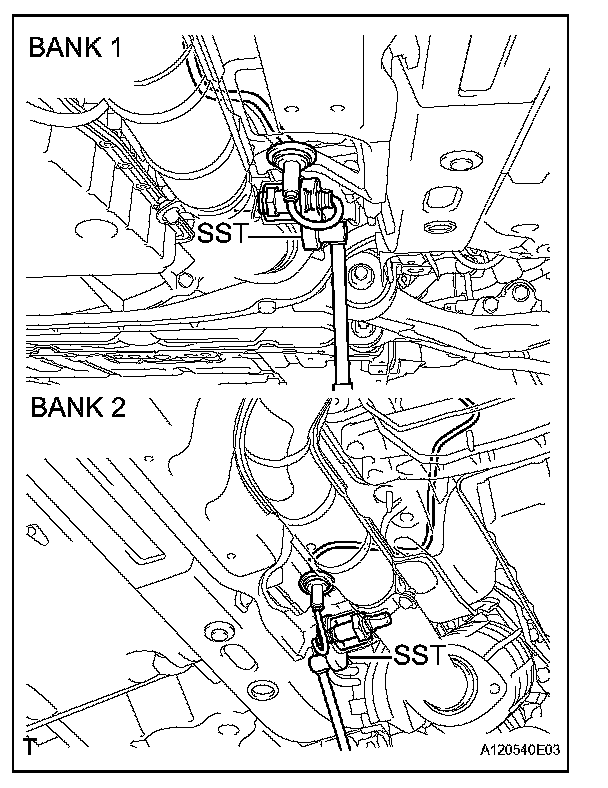

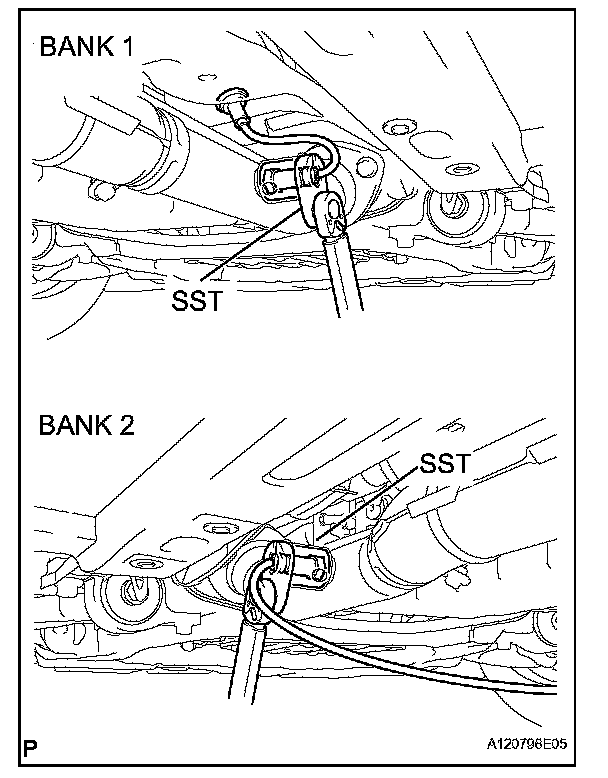

b. Using the SST, remove the oxygen sensor to the exhaust pipe assembly.
SST 09224-00010




25. REMOVE OXYGEN SENSOR (for 4WD)

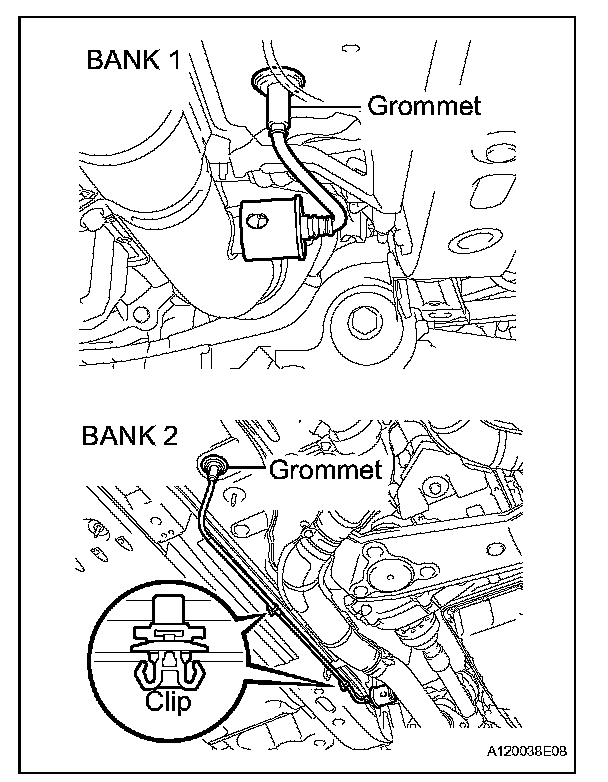

a. Remove the grommet and 2 clips.

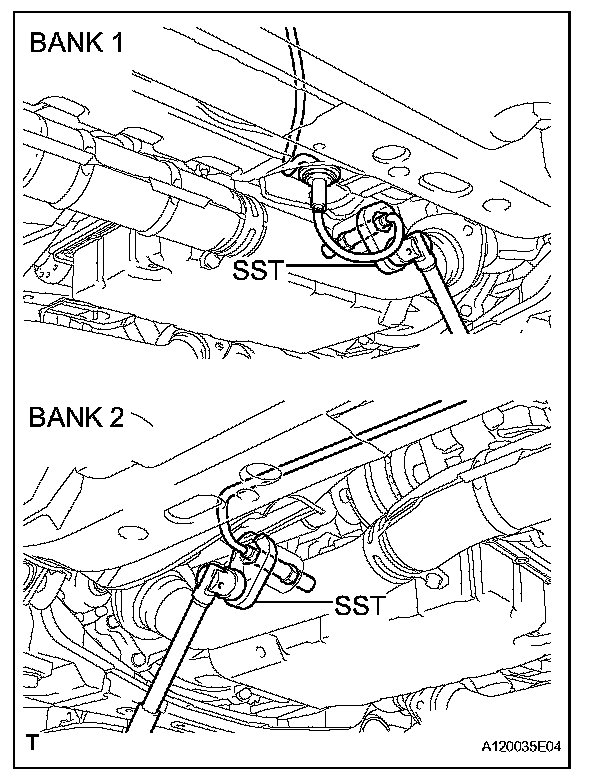

b. Using SST, remove the heated oxygen sensor.
SST 09224-00010

INSTALLATION




1. INSTALL HEATED OXYGEN SENSOR (for 2WD)

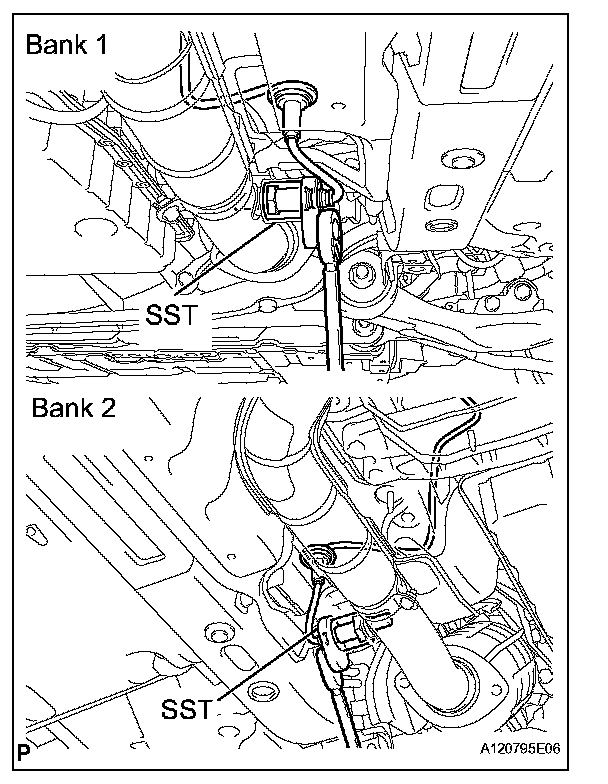

a. Using SST, install the heated oxygen sensor.
SST 09224-00010

Torque:40 N.m (408 kgf.cm, 30 ft.lbf)

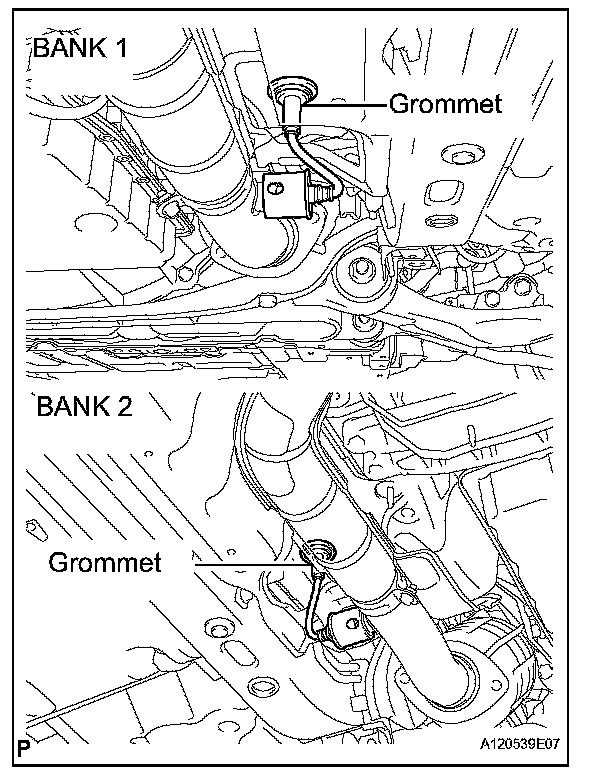

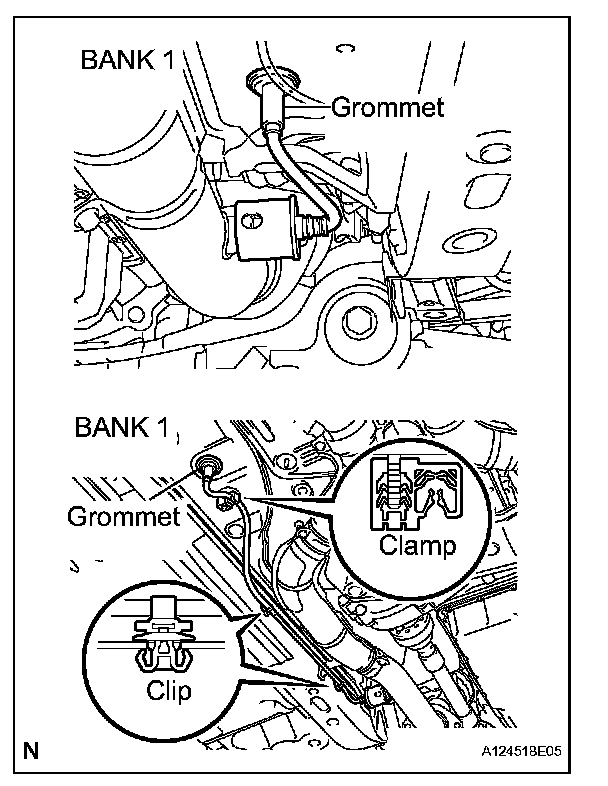

b. Pass the heated oxygen sensor connector through the floor panel and install the grommet.




2. INSTALL HEATED OXYGEN SENSOR (for 4WD)
a. Using SST, install the heated oxygen sensor.
SST 09224-00010

Torque:40 N.m (408 kgf.cm, 30 ft.lbf)

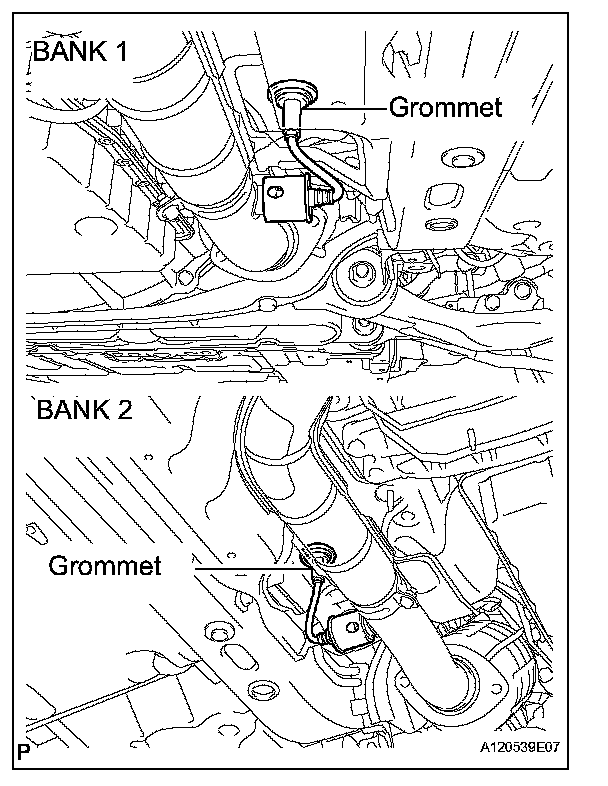

b. Pass the heated oxygen sensor connector through the floor panel and install the grommet.

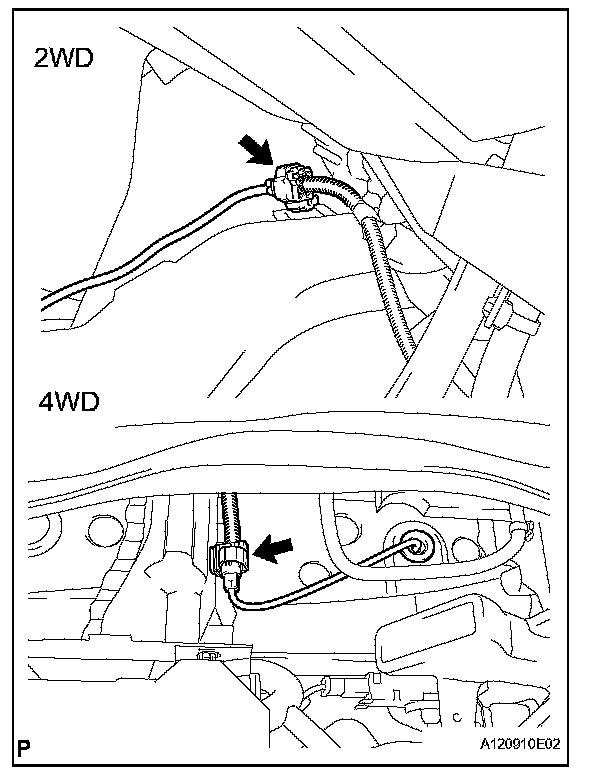

3. CONNECT HEATED OXYGEN SENSOR CONNECTOR

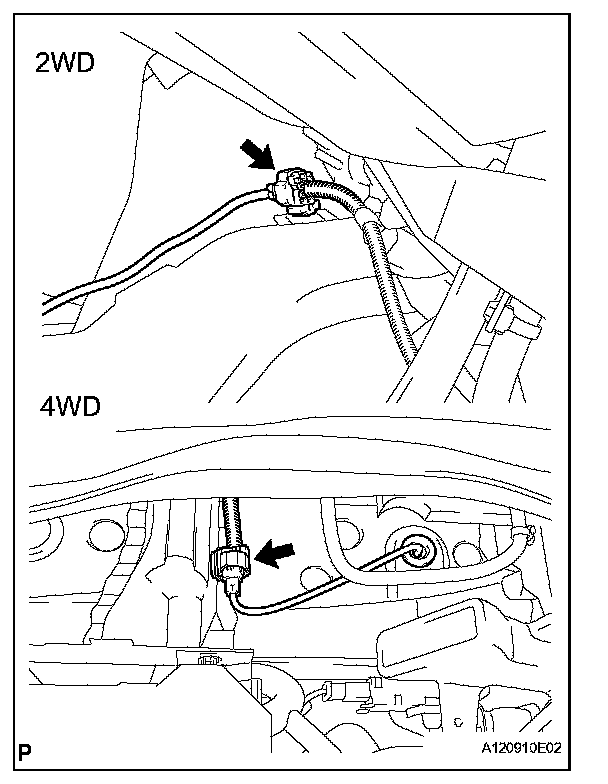

a. Connect the heated oxygen sensor.




b. Connect the heated oxygen sensor.

4. INSTALL FRONT SEAT ASSEMBLY (for 4WD, Power Seat)
5. INSTALL FRONT SEAT TRACK COVER REAR INNER LH (for 4WD, Power Seat)
6. INSTALL FRONT SEAT TRACK COVER REAR OUTER LH (for 4WD, Power Seat)
7. INSTALL FRONT SEAT TRACK BRACKET COVER INNER LH (for 4WD, Power Seat)
8. INSTALL FRONT SEAT TRACK BRACKET COVER OUTER LH (for 4WD, Power Seat)
9. INSTALL FRONT SEAT ASSEMBLY (for 4WD, Manual Seat)
10. INSTALL REAR SEAT INNER TRACK BRACKET COVER (for 4WD, Manual Seat)
11. INSTALL REAR SEAT OUTER TRACK BRACKET COVER (for 4WD, Manual Seat)
12. INSTALL FRONT SEAT OUTER TRACK BRACKET COVER (for 4WD, Manual Seat)
13. INSTALL FRONT SEAT INNER TRACK BRACKET COVER (for 4WD, Manual Seat)
14. INSTALL CENTER LOWER INSTRUMENT CLUSTER FINISH PANEL
15. INSTALL CONSOLE BOX
16. INSTALL CONSOLE BOX REGISTER ASSEMBLY
17. INSTALL REAR ASH RECEPTACLE ASSEMBLY
18. INSTALL FRONT ASH RECEPTACLE SUBASSEMBLY
19. INSTALL FRONT CONSOLE PANEL SUB-ASSEMBLY (for Manual Transmission)
20. INSTALL REAR CONSOLE PANEL SUB-ASSEMBLY (for Manual Transmission)
21. INSTALL CONSOLE PANEL SUB-ASSEMBLY (for Automatic Transmission)
22. INSTALL UPPER CONSOLE PANEL NO. 2 GARNISH (for Automatic Transmission)
23. INSTALL UPPER CONSOLE PANEL NO. 1 GARNISH (for Automatic Transmission)
24. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY (for Manual Transmission)
25. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY (for Automatic Transmission)
26. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
27. INSPECT SRS WARNING LIGHT
a. Inspect the SRS warning light.

28. PERFORM INITIALIZATION
a. Perform initialization.

NOTE: Certain systems need to be initialized after reconnecting the cable to the negative (-) battery terminal.
