Headlight (Hi-Beam) Circuit
Headlight (HI-BEAM) CircuitDESCRIPTION
The front controller receives headlight HI switch information from the combination switch, and turns on the headlights.

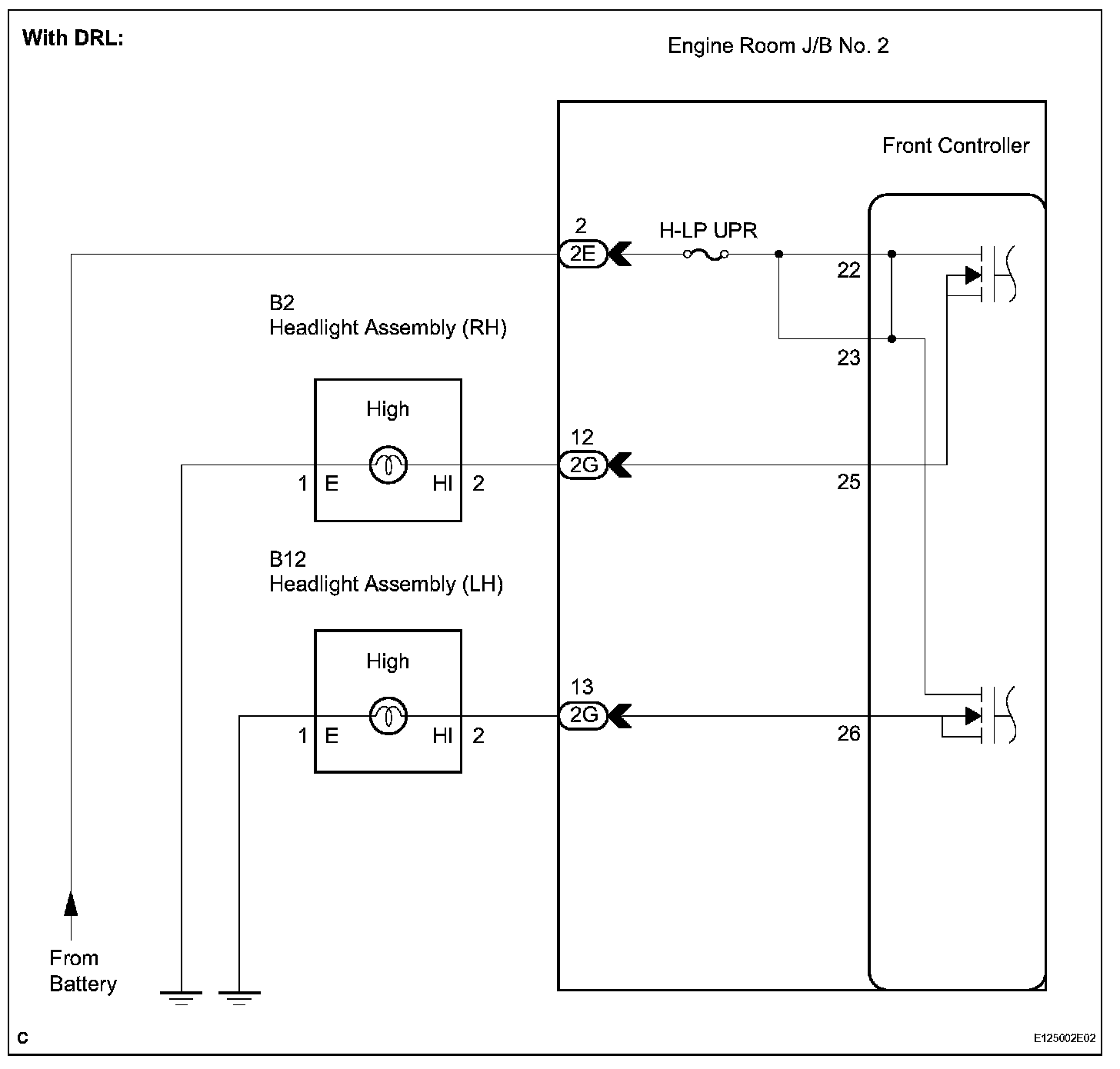

Wiring Diagram:

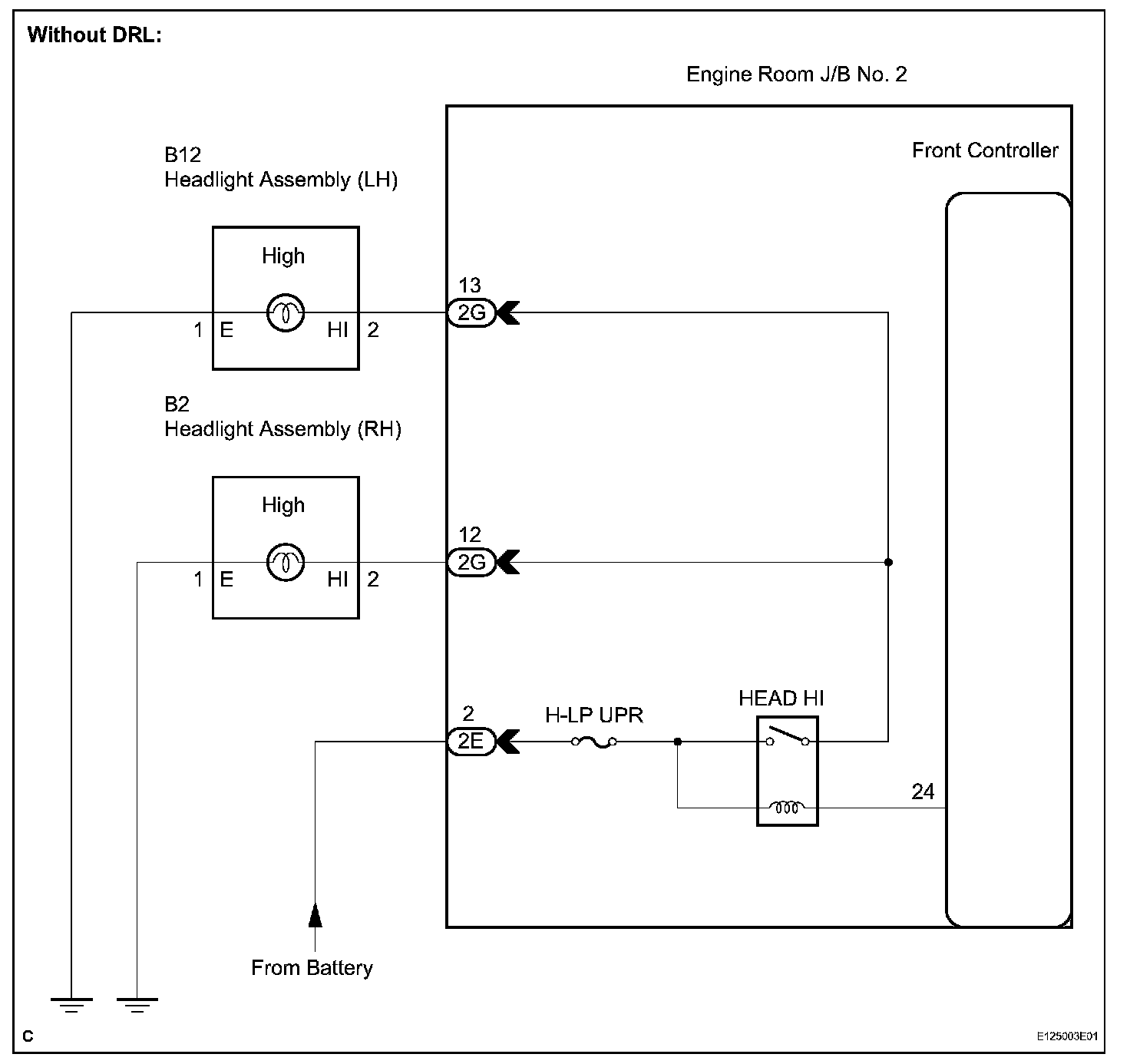

Wiring Diagram:

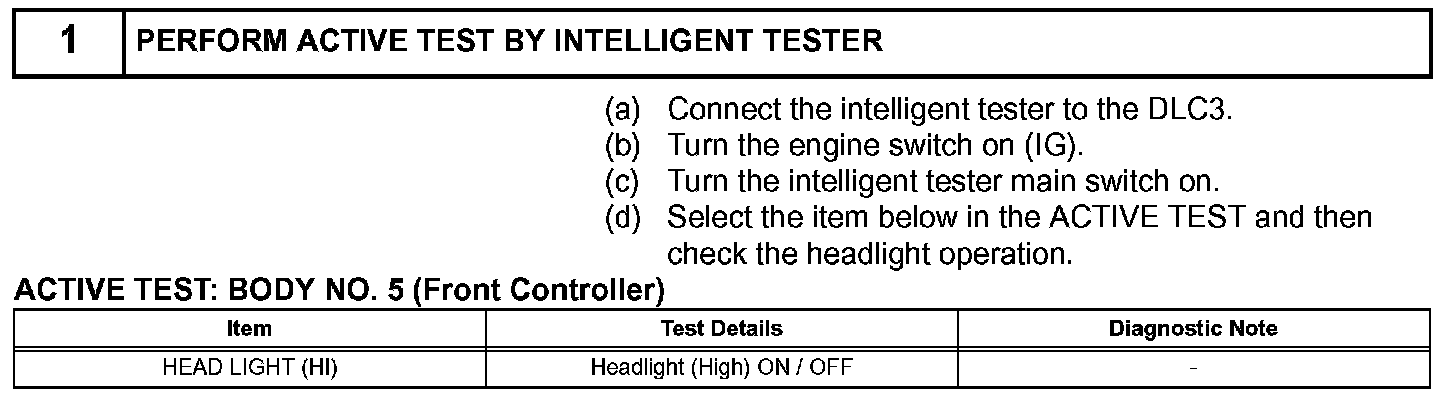

Step 1:

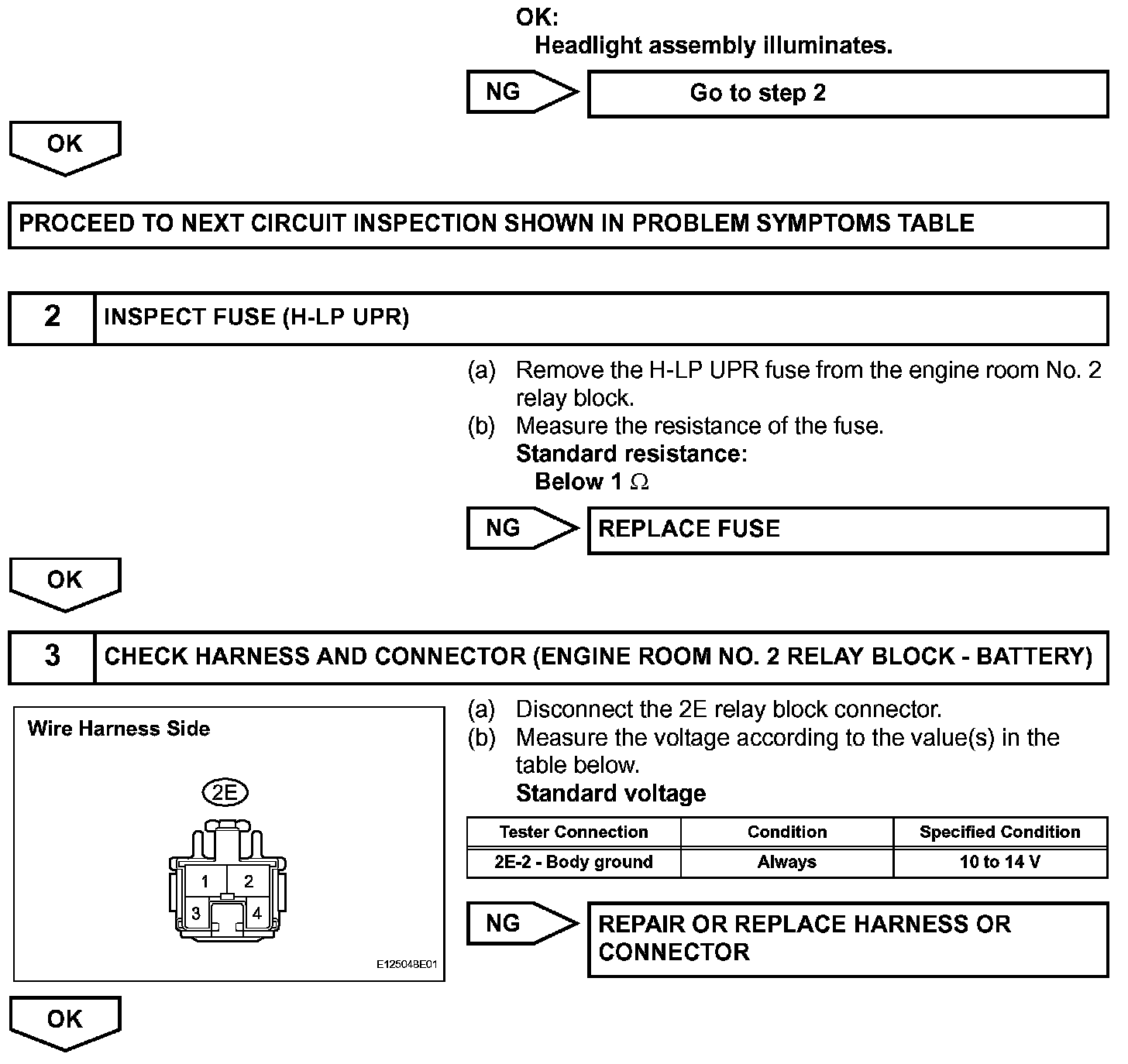

Step 1 (Continued)-3:

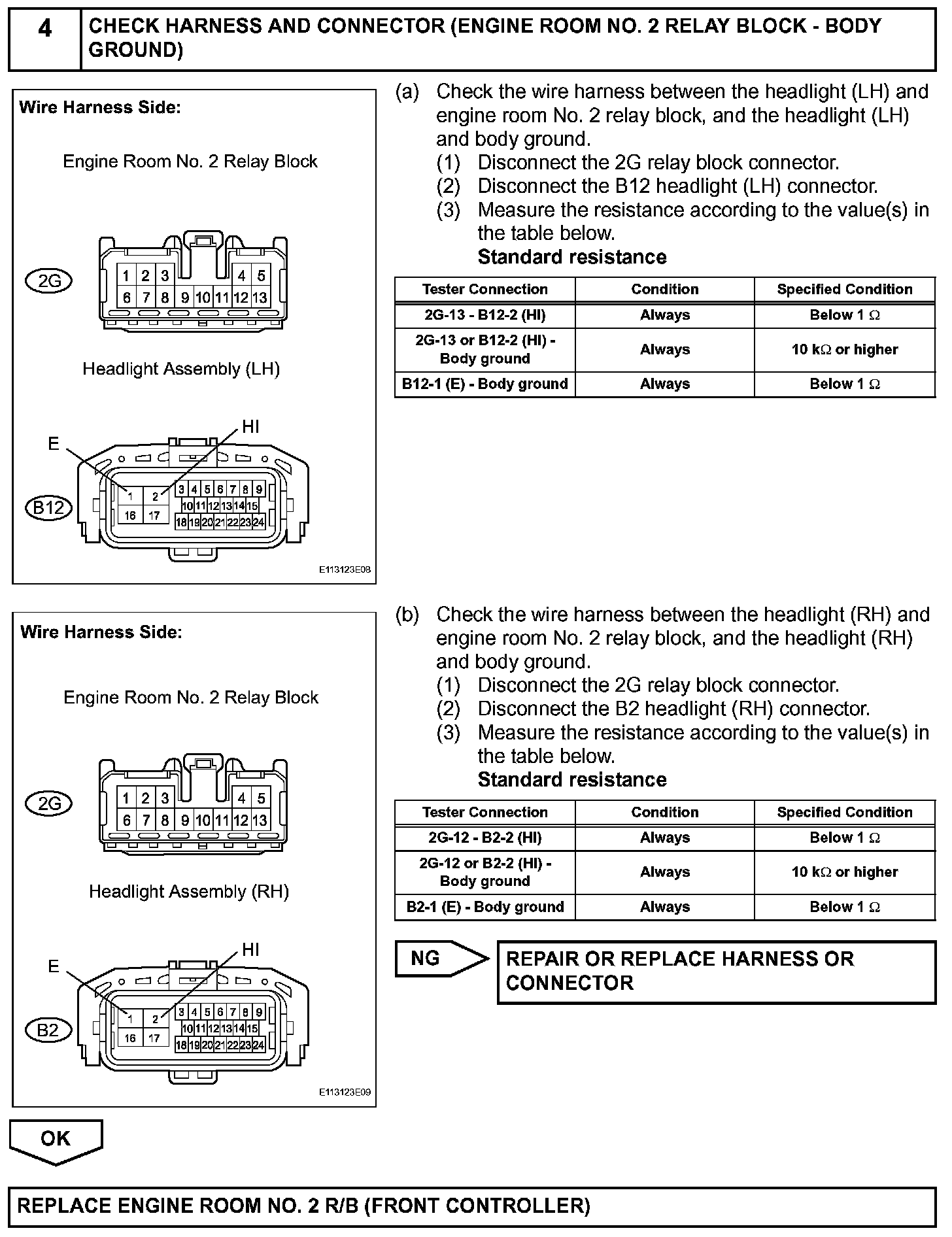

Step 4:
INSPECTION PROCEDURE
