Display Signal Circuit Between Navigation ECU and Multi-Display
Display Signal Circuit between Navigation ECU and Multi-displayDESCRIPTION
This is the display signal circuit from the navigation ECU to the multi-display.

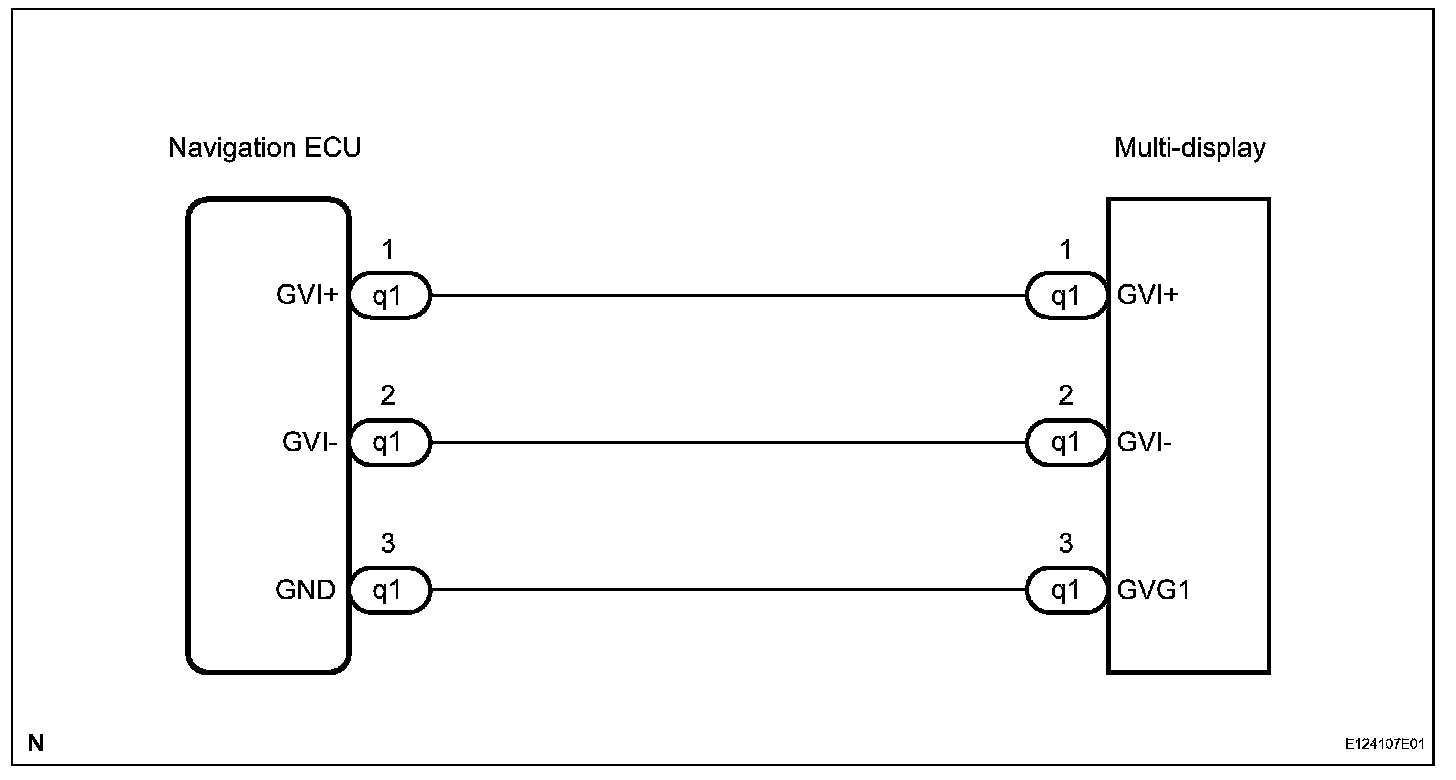

Wiring Diagram:

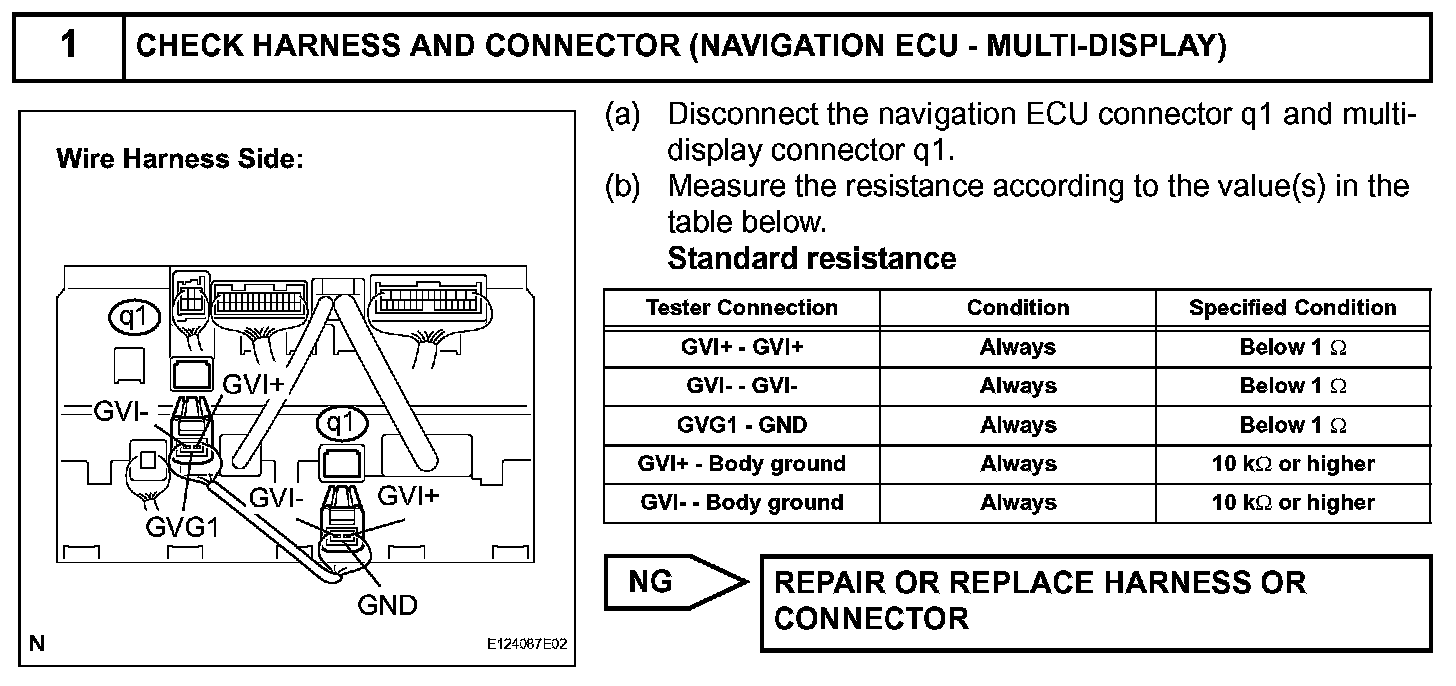

Step 1:

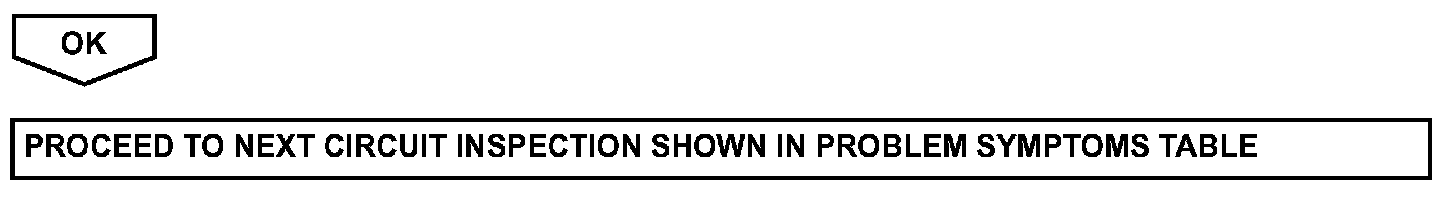

Step 1 (Continued):
INSPECTION PROCEDURE
