Tire Pressure Monitor Antenna: Service and Repair

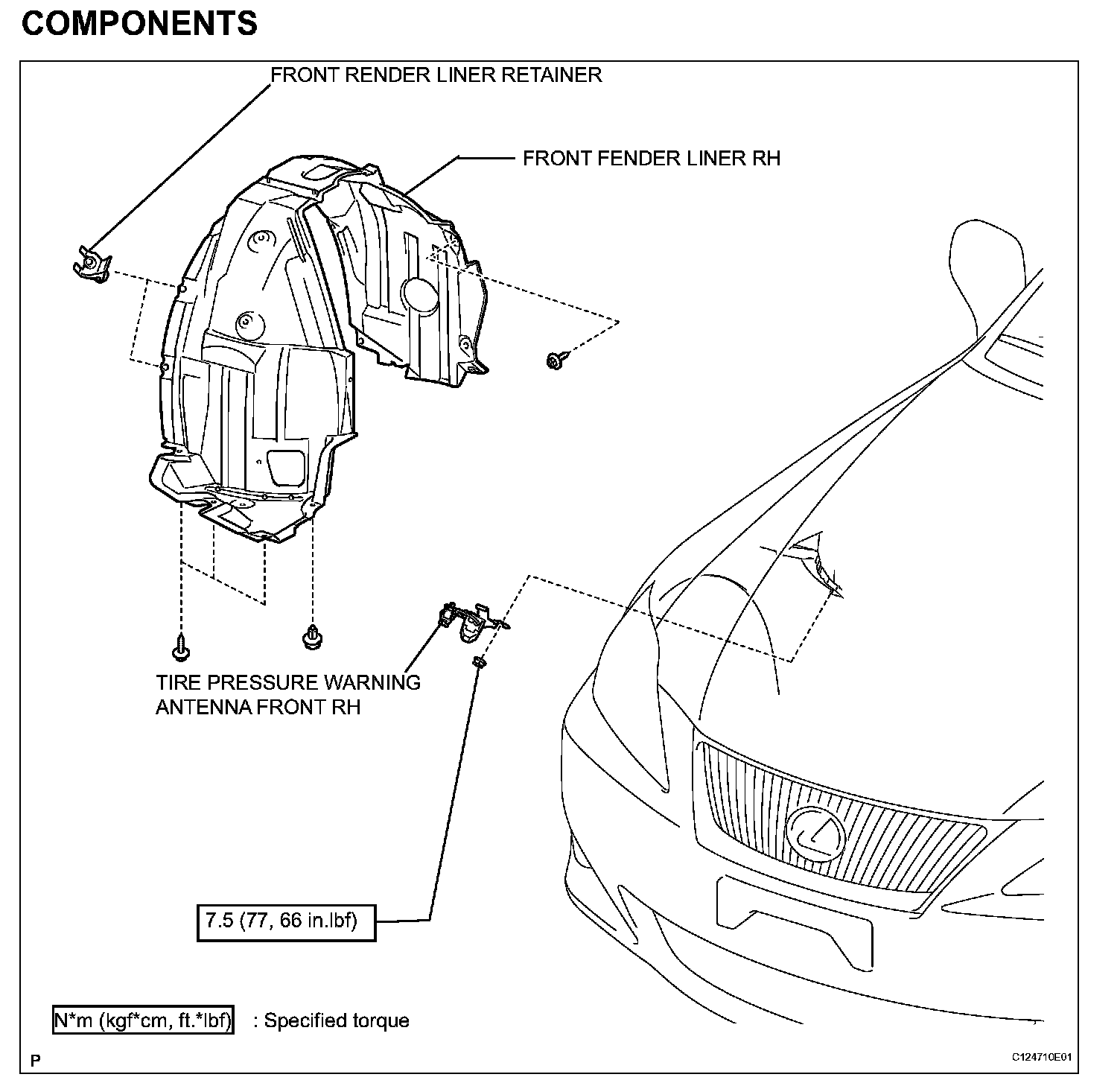

TIRE PRESSURE WARNING ANTENNACOMPONENTS (Part 1):
COMPONENTS (Part 2):
REMOVAL
1. REMOVE FRONT WHEEL RH
2. REMOVE FRONT FENDER LINER RH
3. REMOVE TIRE PRESSURE ANTENNA FRONT RH

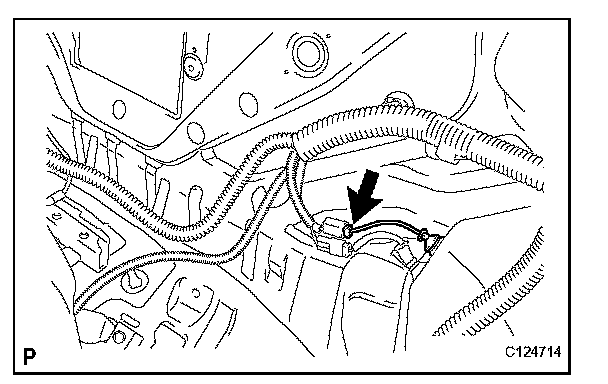

(a) Disconnect the connector.

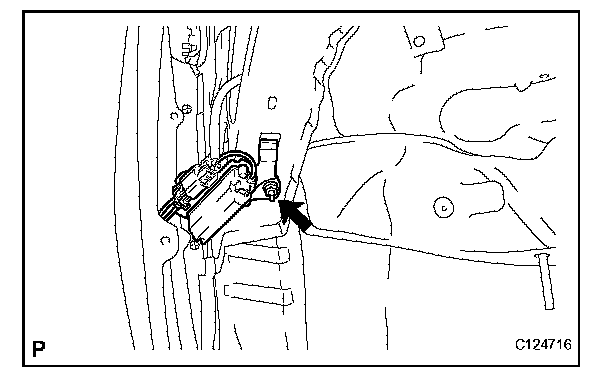

(b) Remove the nut and the front right tire pressure warning antenna assembly.
4. REMOVE REAR WHEEL LH
5. REMOVE REAR SEAT CUSHION ASSEMBLY
6. REMOVE REAR SEATBACK ASSEMBLY
7. REMOVE REAR FENDER LINER LH
8. REMOVE TIRE PRESSURE ANTENNA REAR LH
(a) Disconnect the connector.

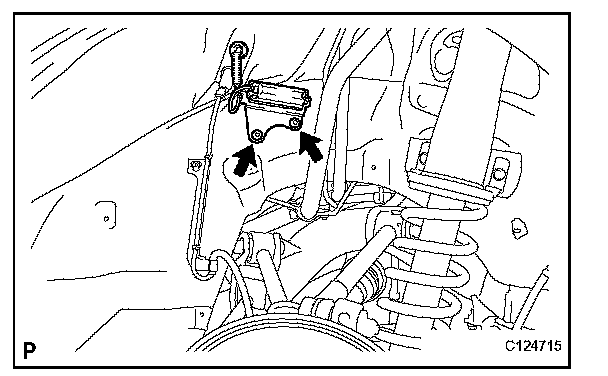

(b) Remove the 2 nuts and the rear left tire pressure warning antenna assembly.
INSTALLATION
1. INSTALL TIRE PRESSURE ANTENNA FRONT RH

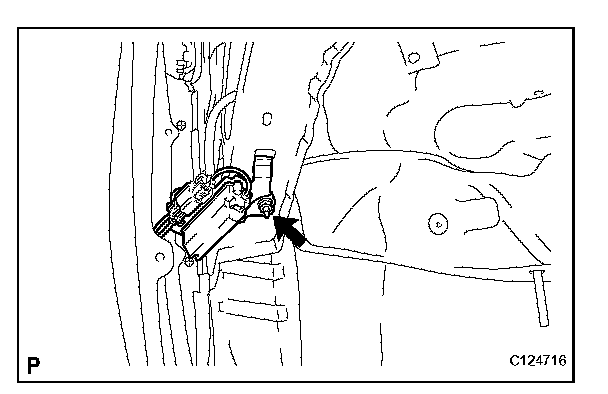

(a) Install the front right tire pressure monitor antenna assembly with the nut.
Torque: 7.5 N*m (77 kgf*cm, 66 in.*lbf)
(b) Connect the connector.
2. INSTALL FRONT FENDER LINER RH
3. INSTALL FRONT TIRE (RH)
Torque: 103 N*m (1,050 kgf*cm, 911 in.*lbf)
4. INSTALL TIRE PRESSURE ANTENNA REAR LH

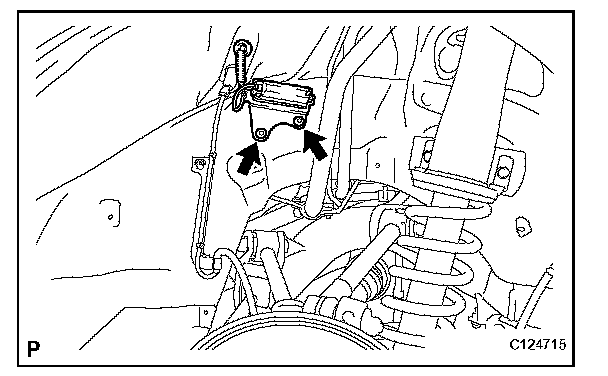

(a) Install the rear left tire pressure monitor antenna assembly with the 2 nuts.
Torque: 7.5 N*m (77 kgf*cm, 66 in.*lbf)
(b) Connect the connector.
5. INSTALL REAR FENDER LINER LH
6. INSTALL REAR TIRE (LH)
Torque: 103 N*m (1,050 kgf*cm, 911 in.*lbf)
7. INSTALL REAR SEATBACK ASSEMBLY
8. INSTALL REAR SEAT CUSHION ASSEMBLY
9. REGISTRATION OF TRANSMITTER ID
SST 09843-18040
10. INSPECT TIRE PRESSURE WARNING SYSTEM
