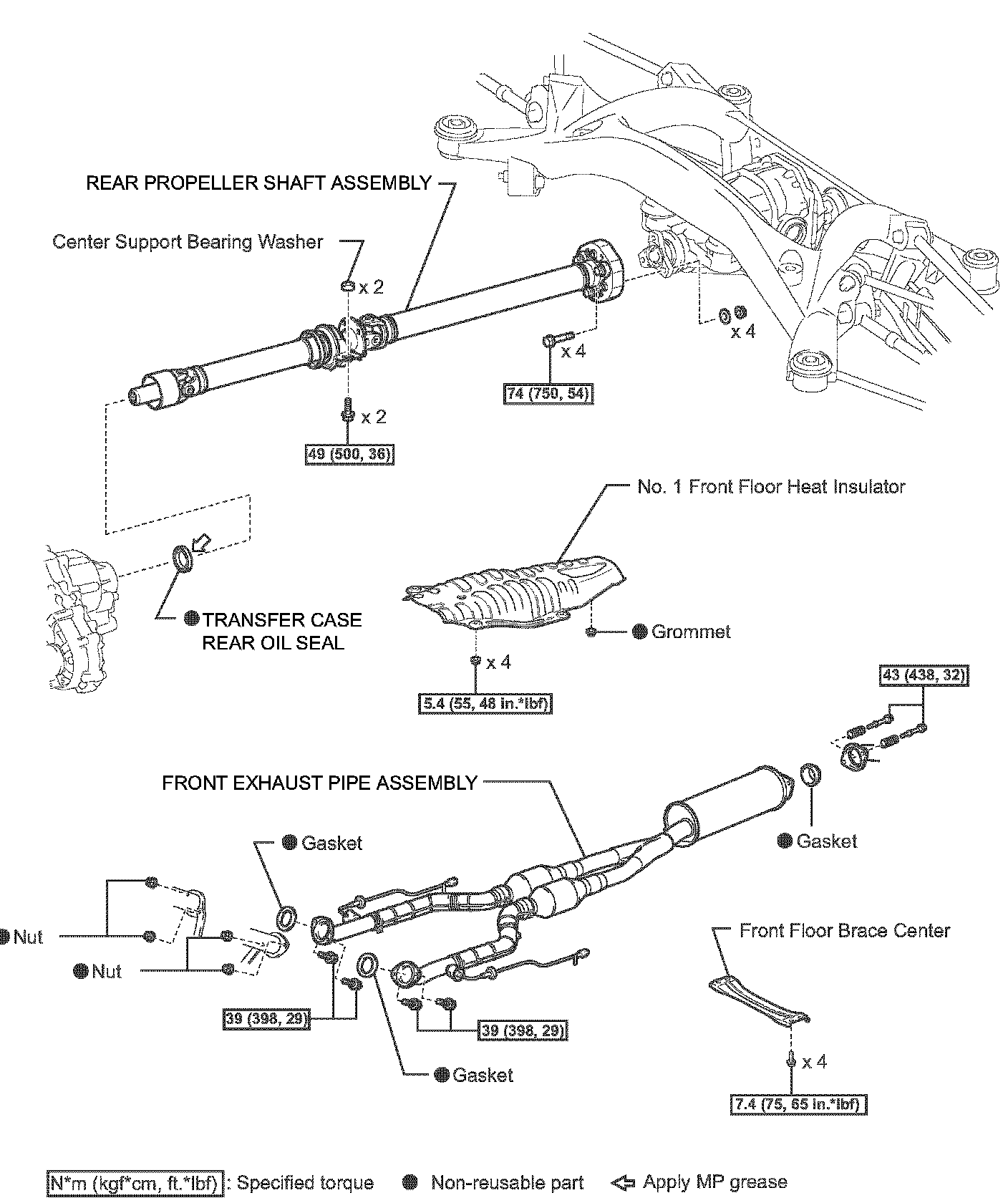

Transfer Case Rear Oil Seal
TRANSFER CASE REAR OIL SEALTransfer Case Rear Oil Seal:
REPLACEMENT
1. DRAIN AUTOMATIC TRANSMISSION FLUID
2. REMOVE FRONT EXHAUST PIPE ASSEMBLY
3. REMOVE REAR PROPELLER SHAFT ASSEMBLY

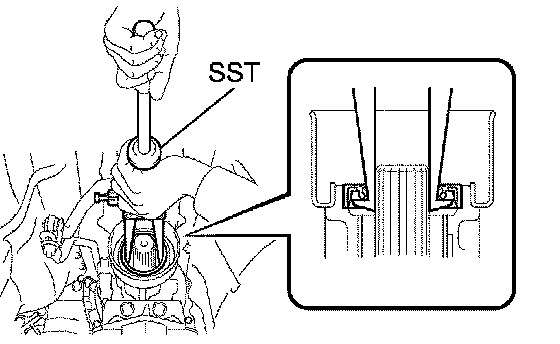

4. REMOVE TRANSFER CASE REAR OIL SEAL
a. Using SST, remove the oil seal.
SST 09308-00010

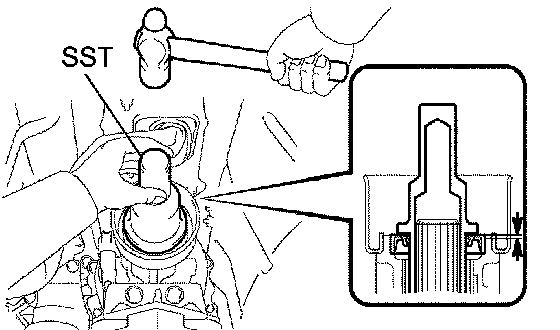

5. INSTALL TRANSFER CASE REAR OIL SEAL
a. Using SST and a hammer, install a new oil seal.
SST 09325-40010
Oil seal drive in depth:
2.3 to 2.7 mm (0.091 to 0.106 inch)
b. Apply MP grease to the oil seal lip.
6. INSTALL REAR PROPELLER SHAFT ASSEMBLY
7. INSTALL FRONT EXHAUST PIPE ASSEMBLY
8. ADD AUTOMATIC TRANSMISSION FLUID
9. CHECK FOR EXHAUST GAS LEAKS
