Speaker Circuit
Speaker CircuitDESCRIPTION
The stereo component amplifier sends sound signals to the speaker.

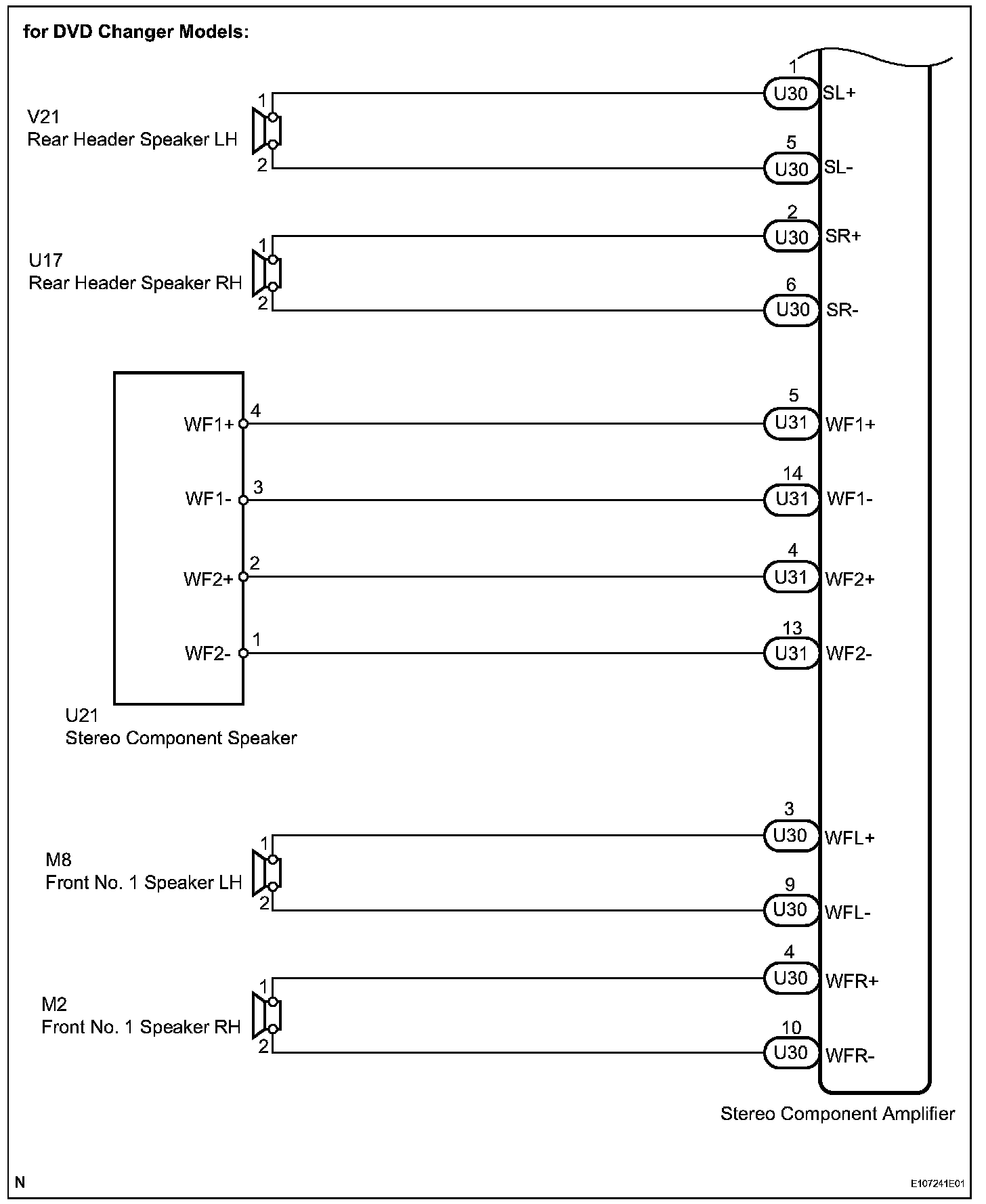

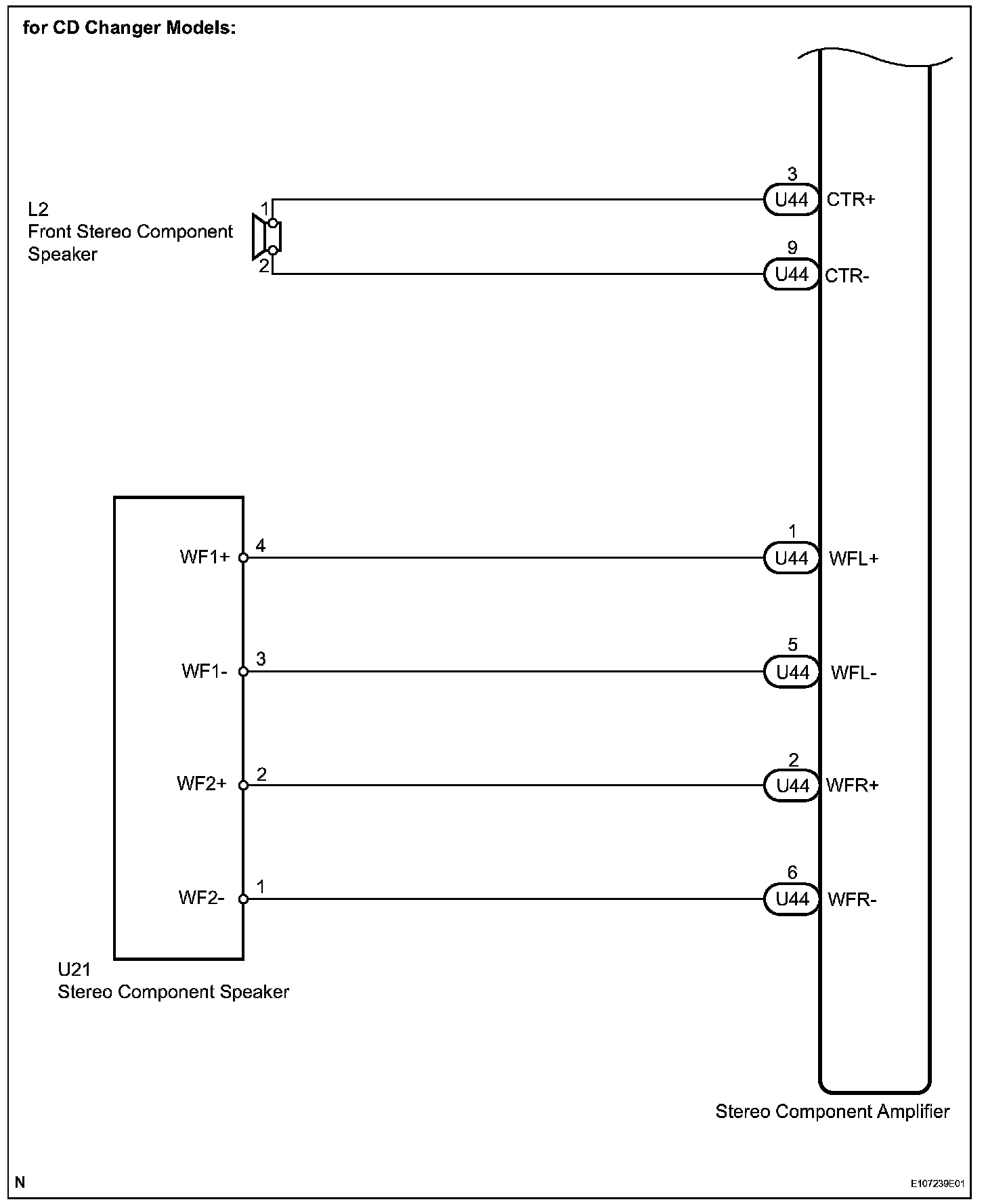

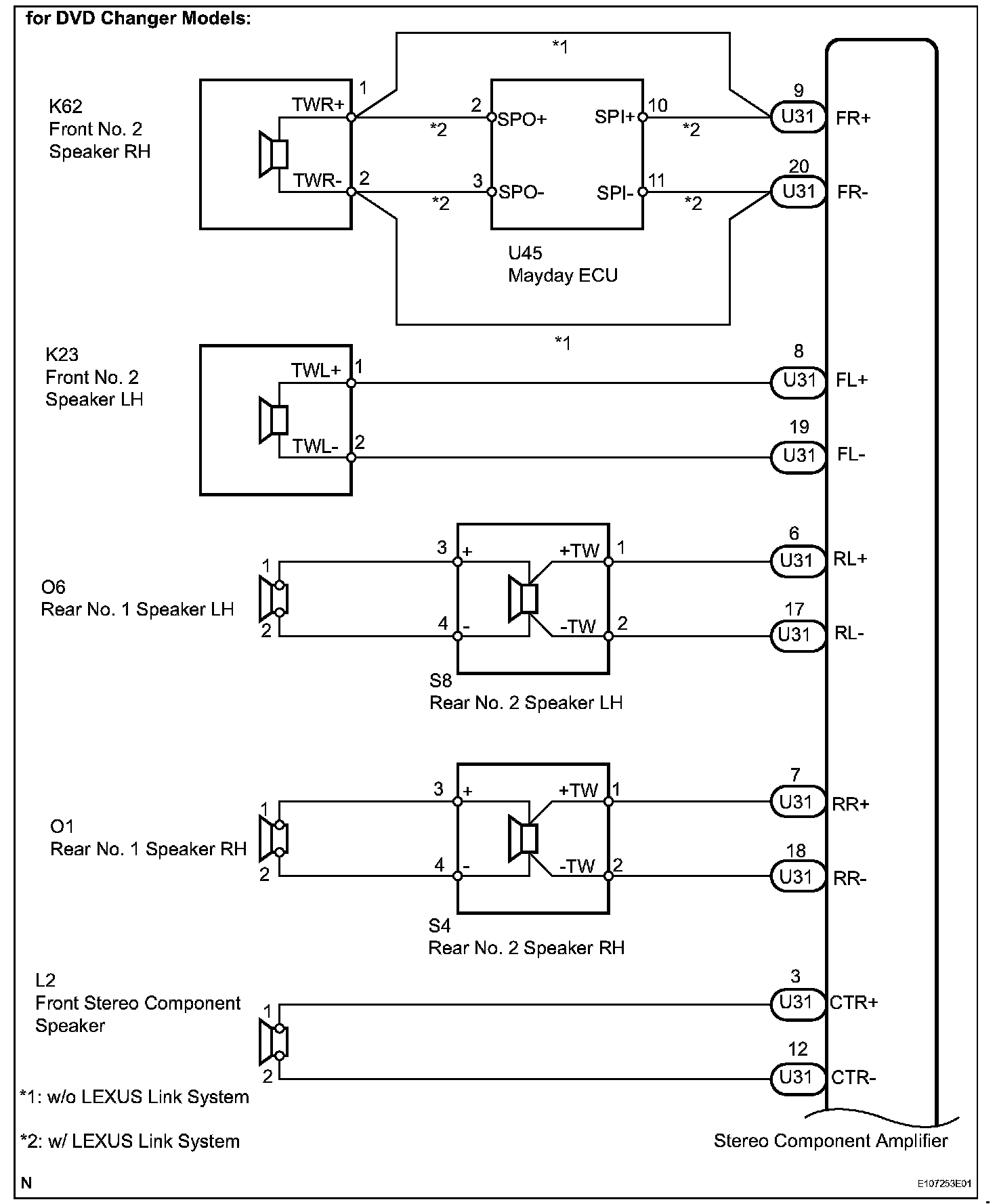

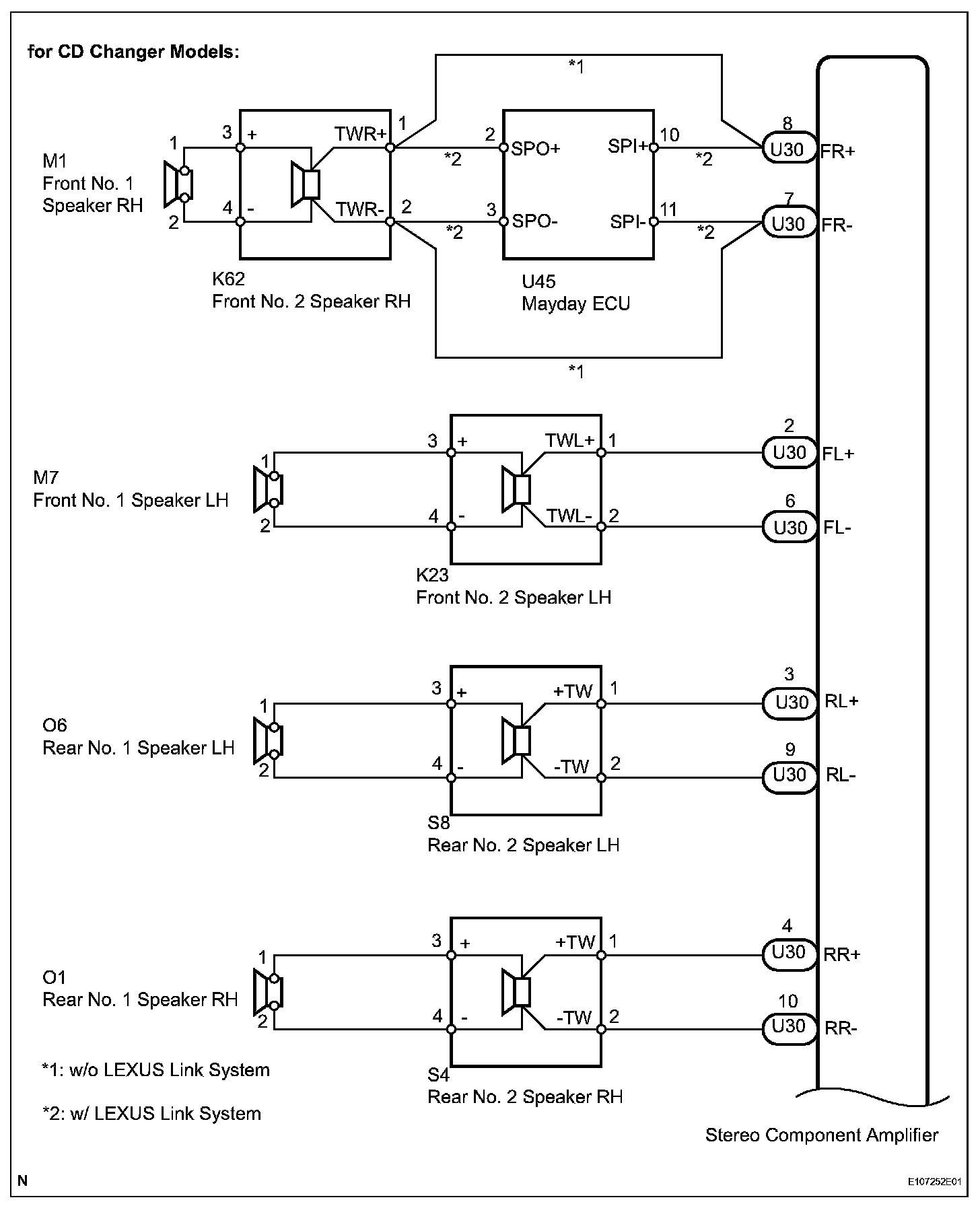

Wiring Diagram (Part 1):
Wiring Diagram (Part 2):
Wiring Diagram (Part 3):
Wiring Diagram (Part 4):

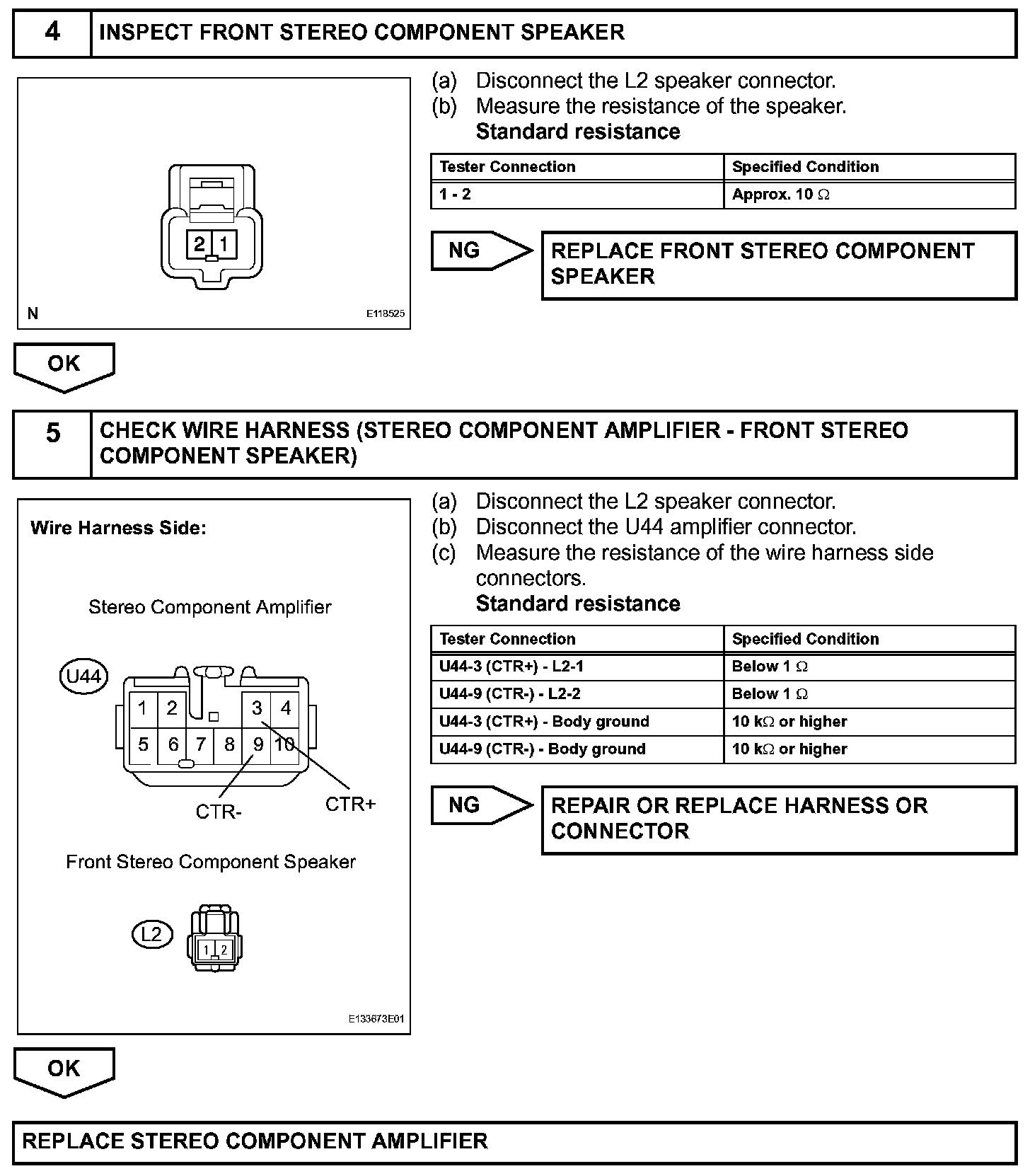

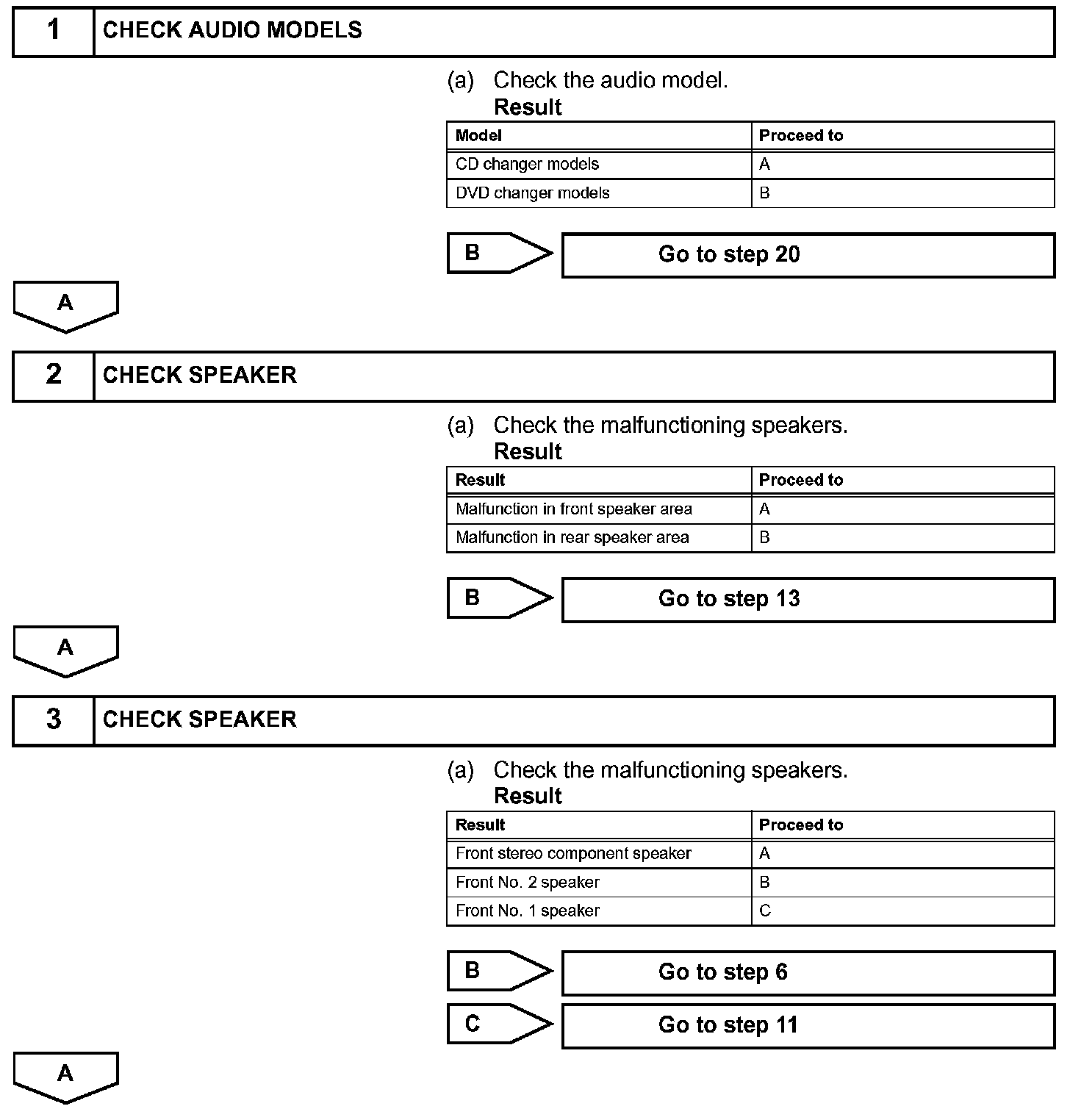

Step 1-3:
Step 4-5:

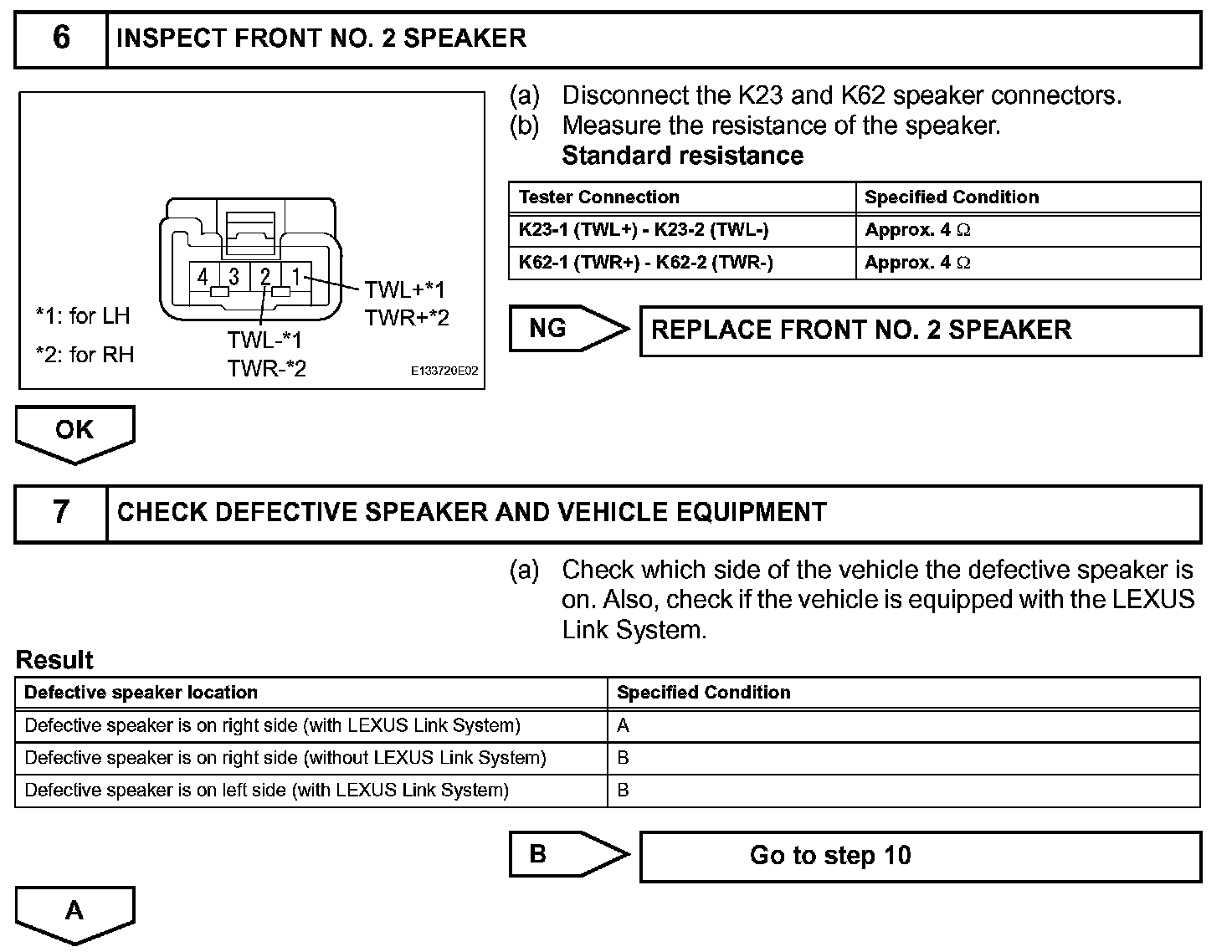

Step 6-7:

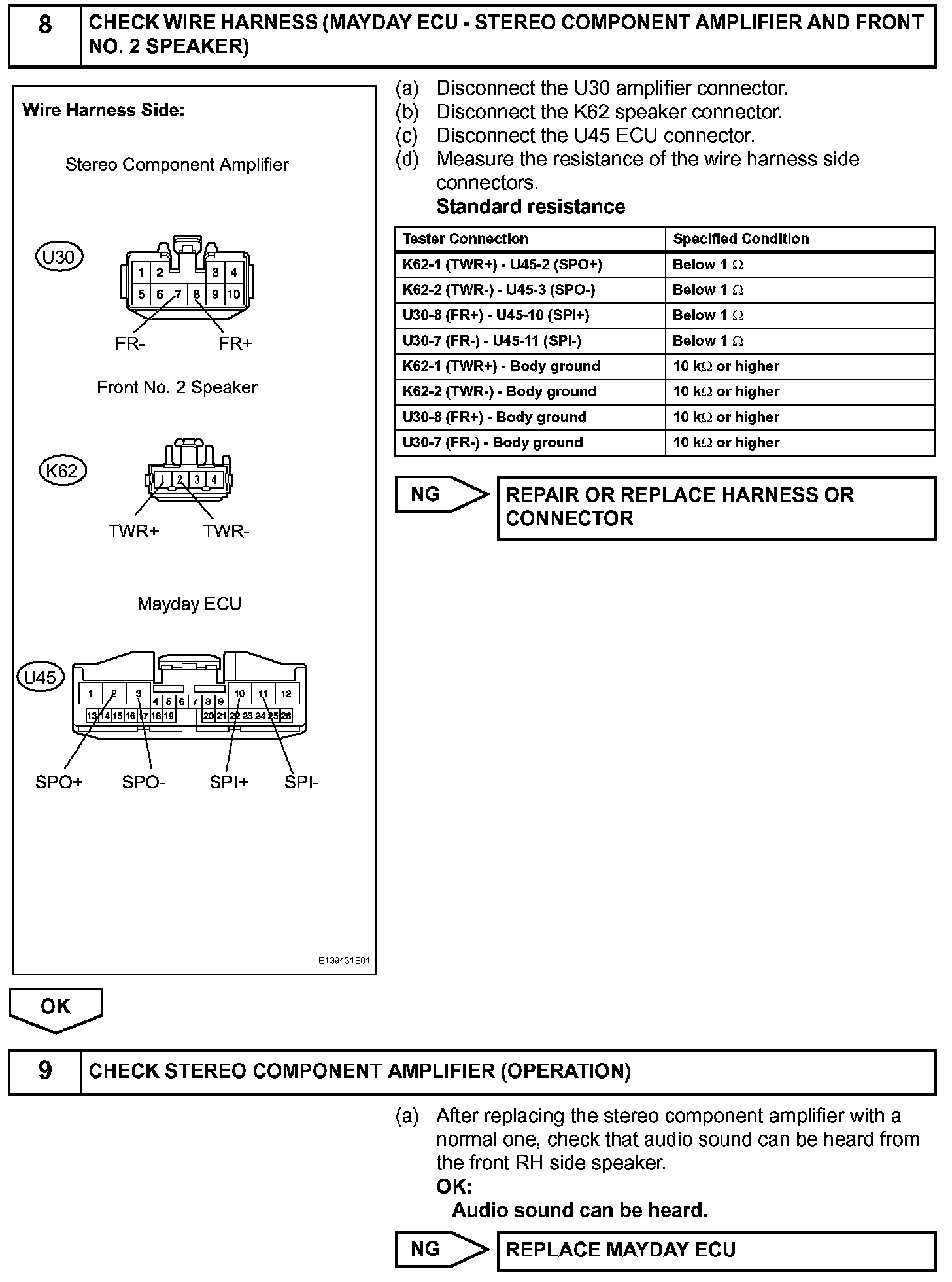

Step 8-9:

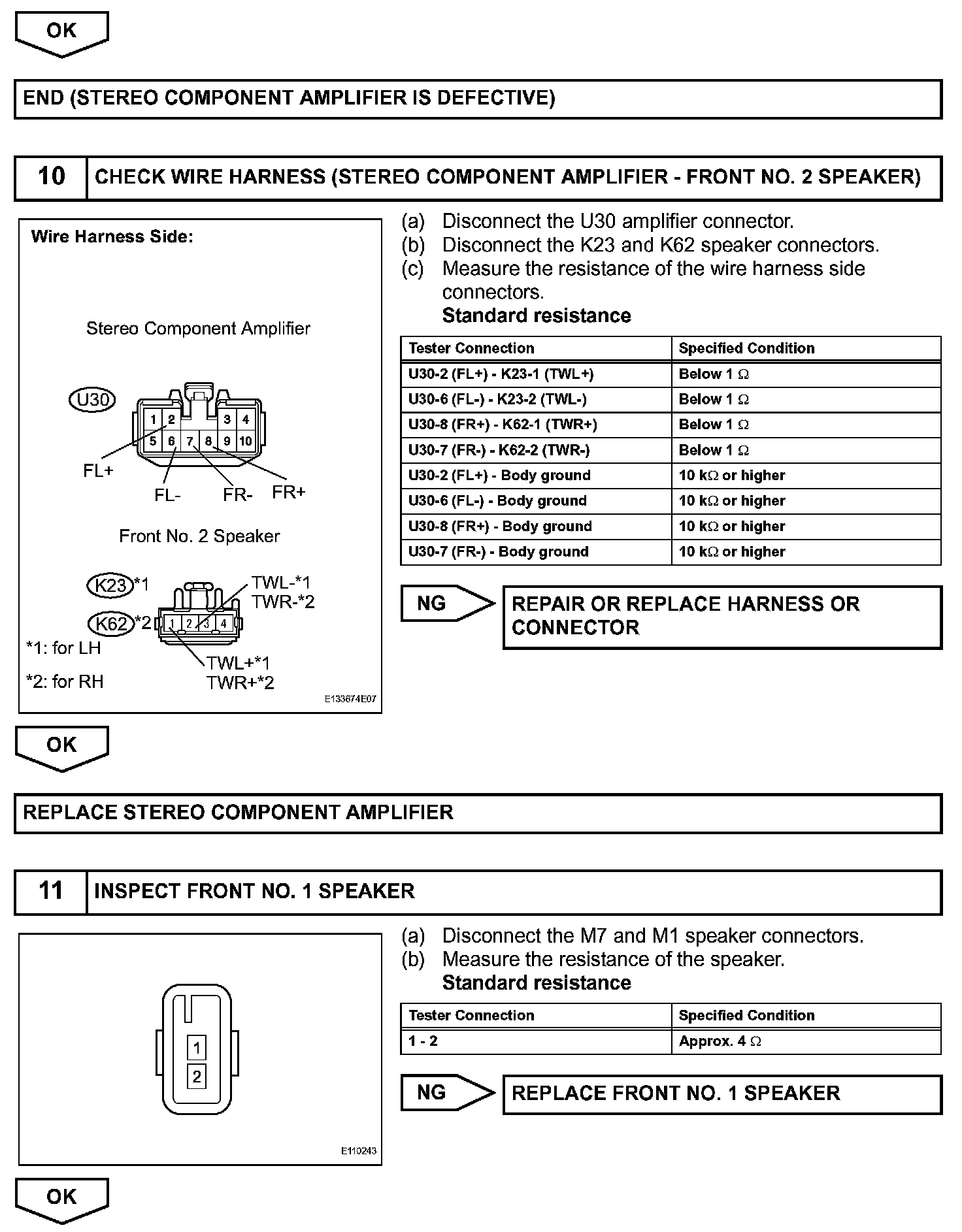

Step 9 (Continued)-11:

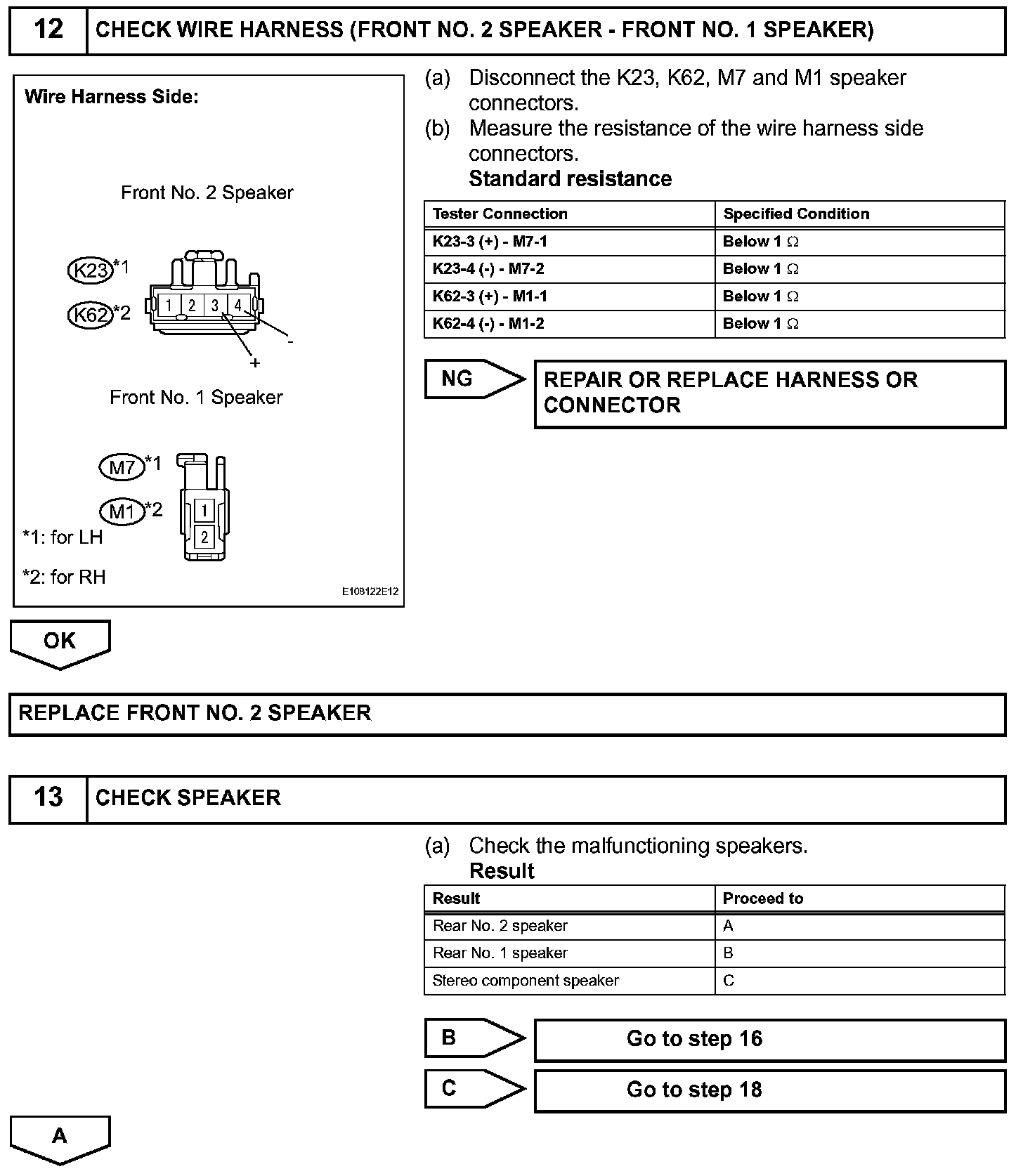

Step 12-13:

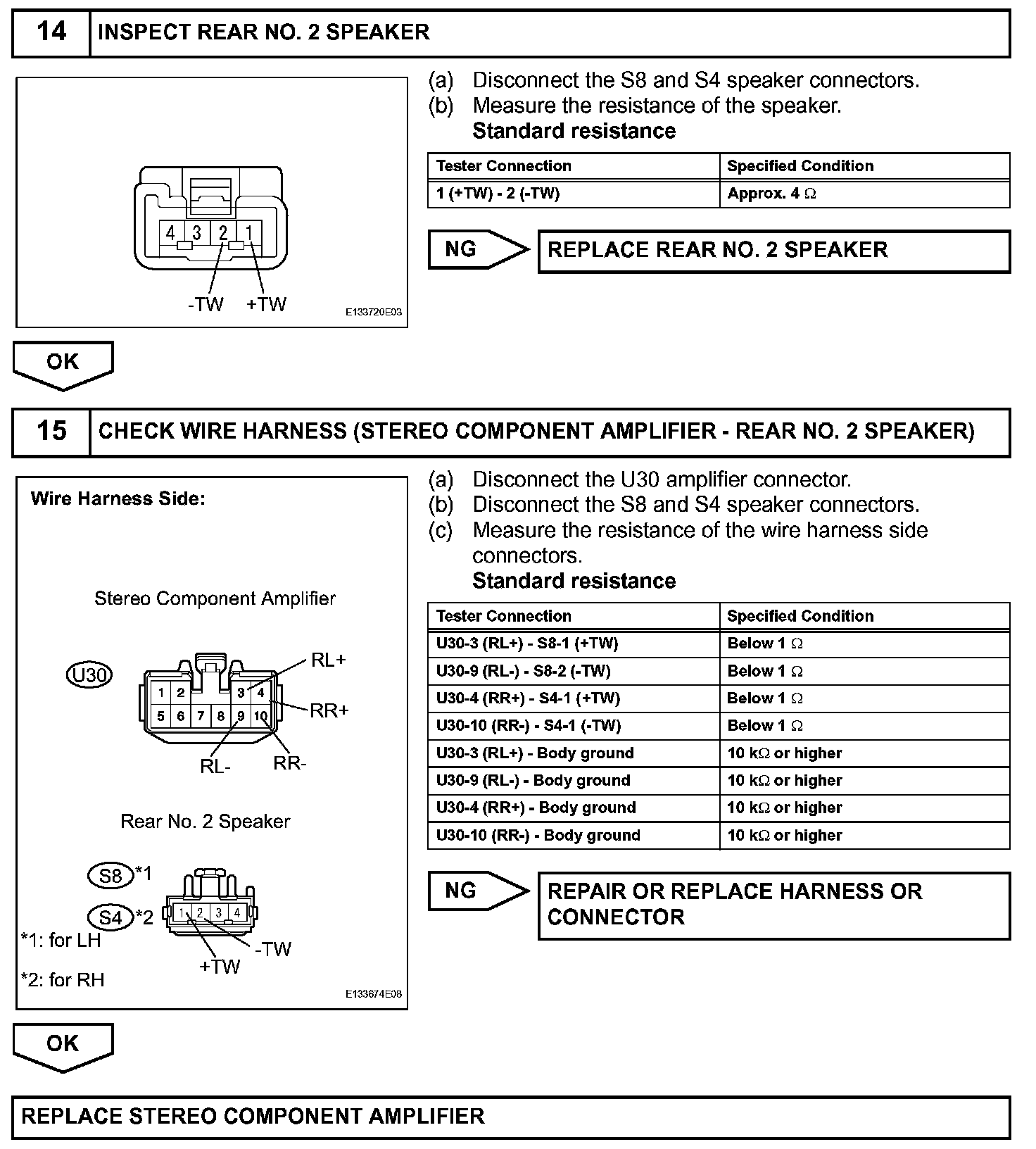

Step 14-15:

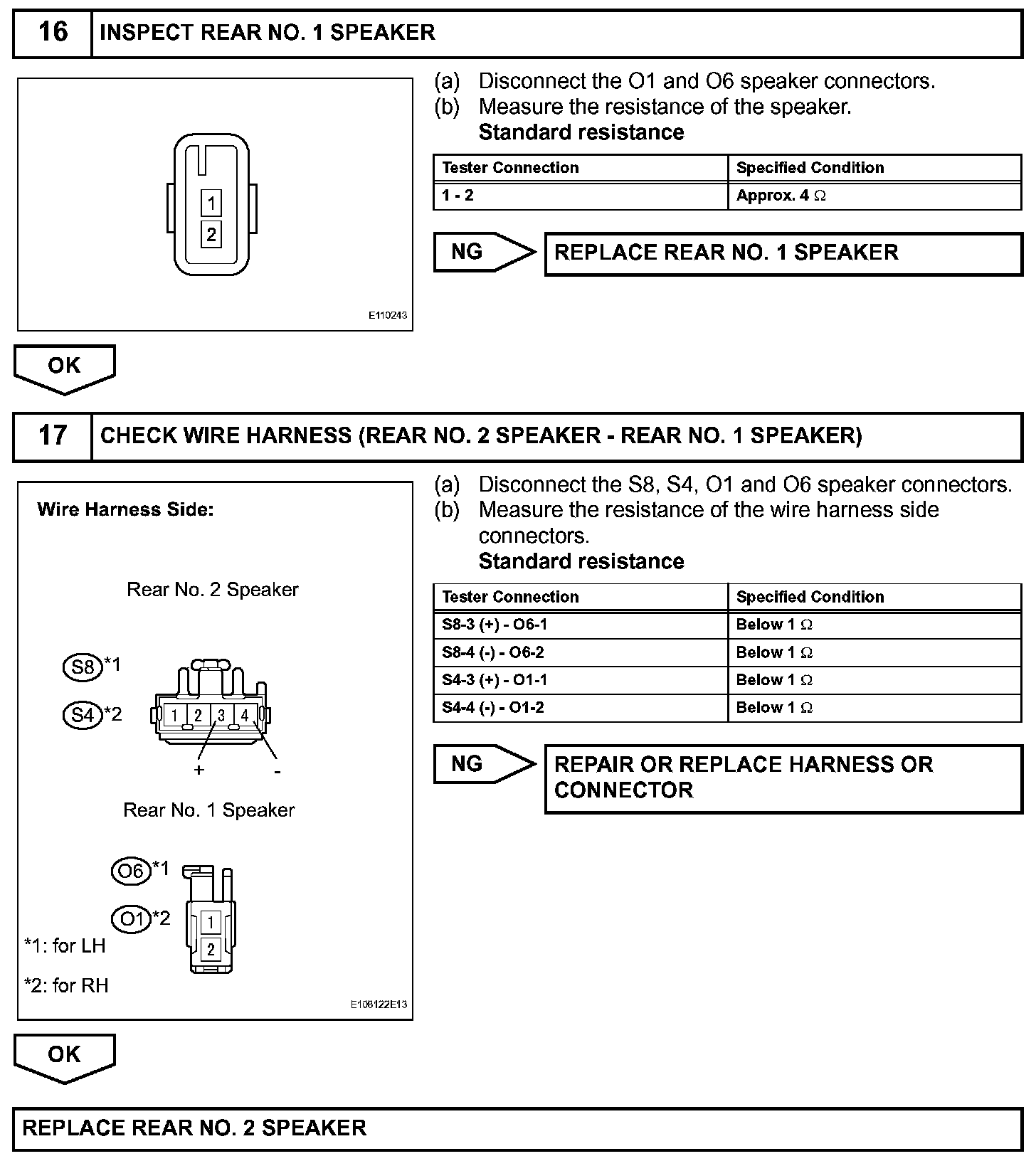

Step 16-17:

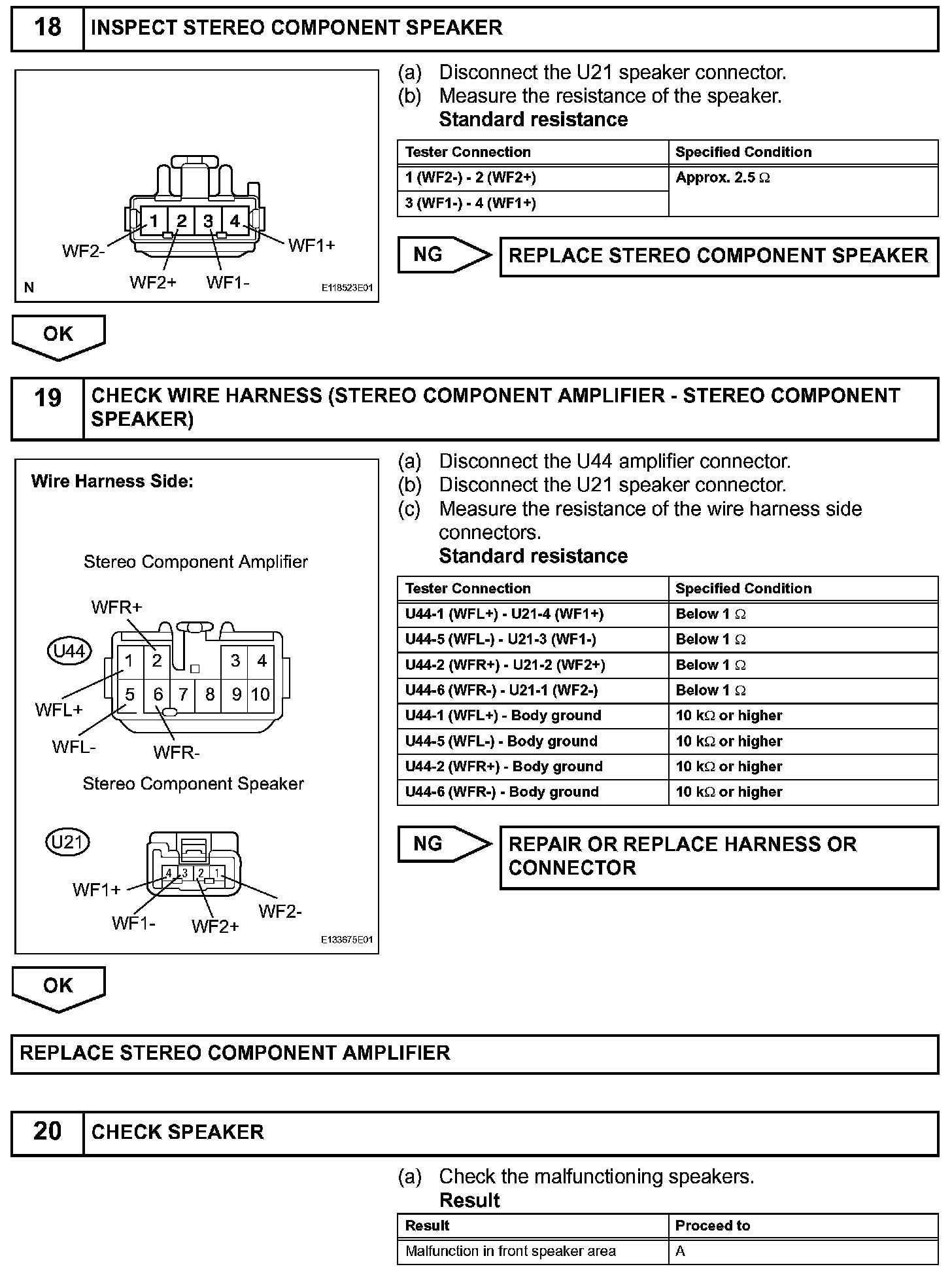

Step 18-20:

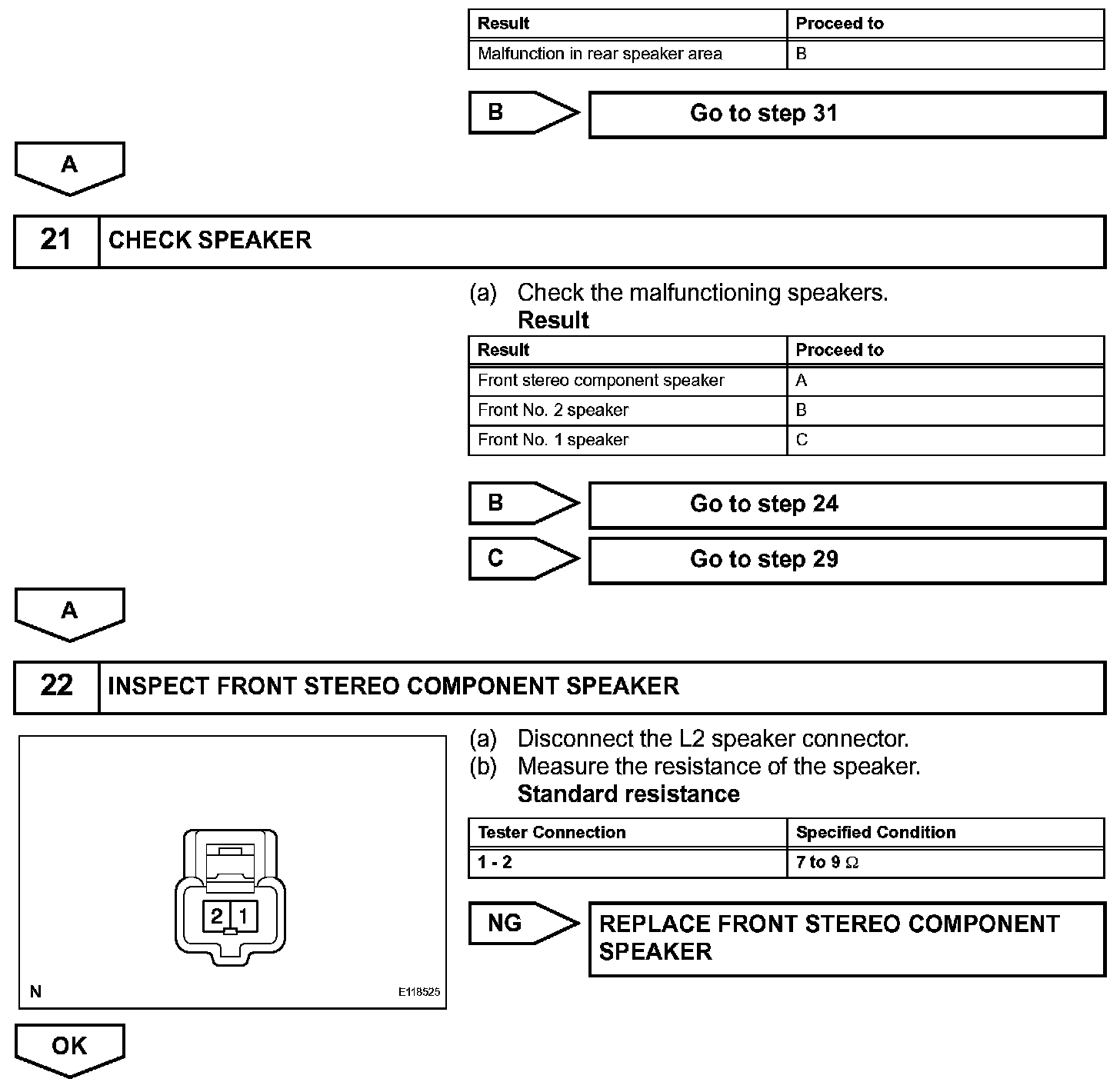

Step 20 (Continued)-22:

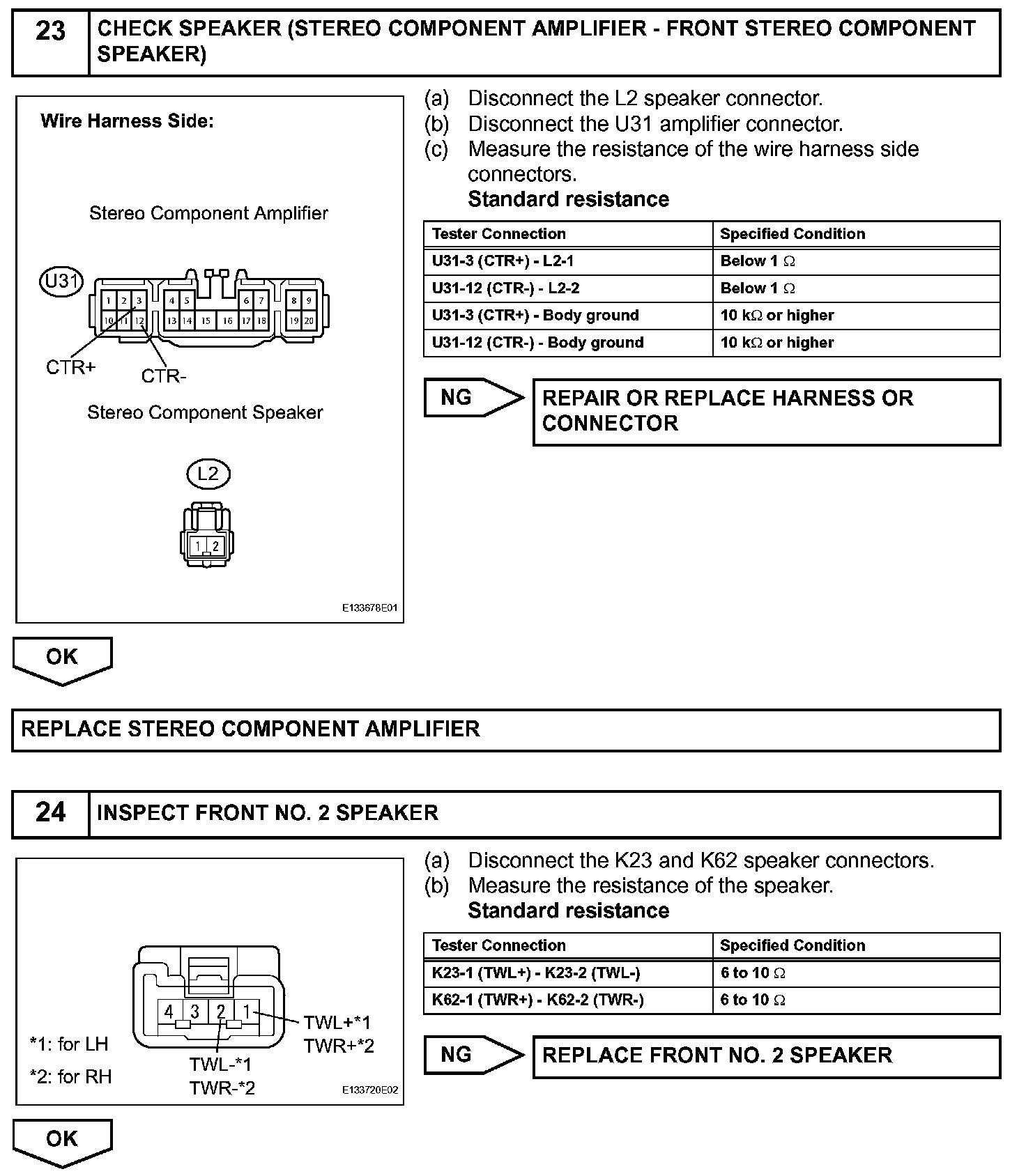

Step 23-24:
Step 25:

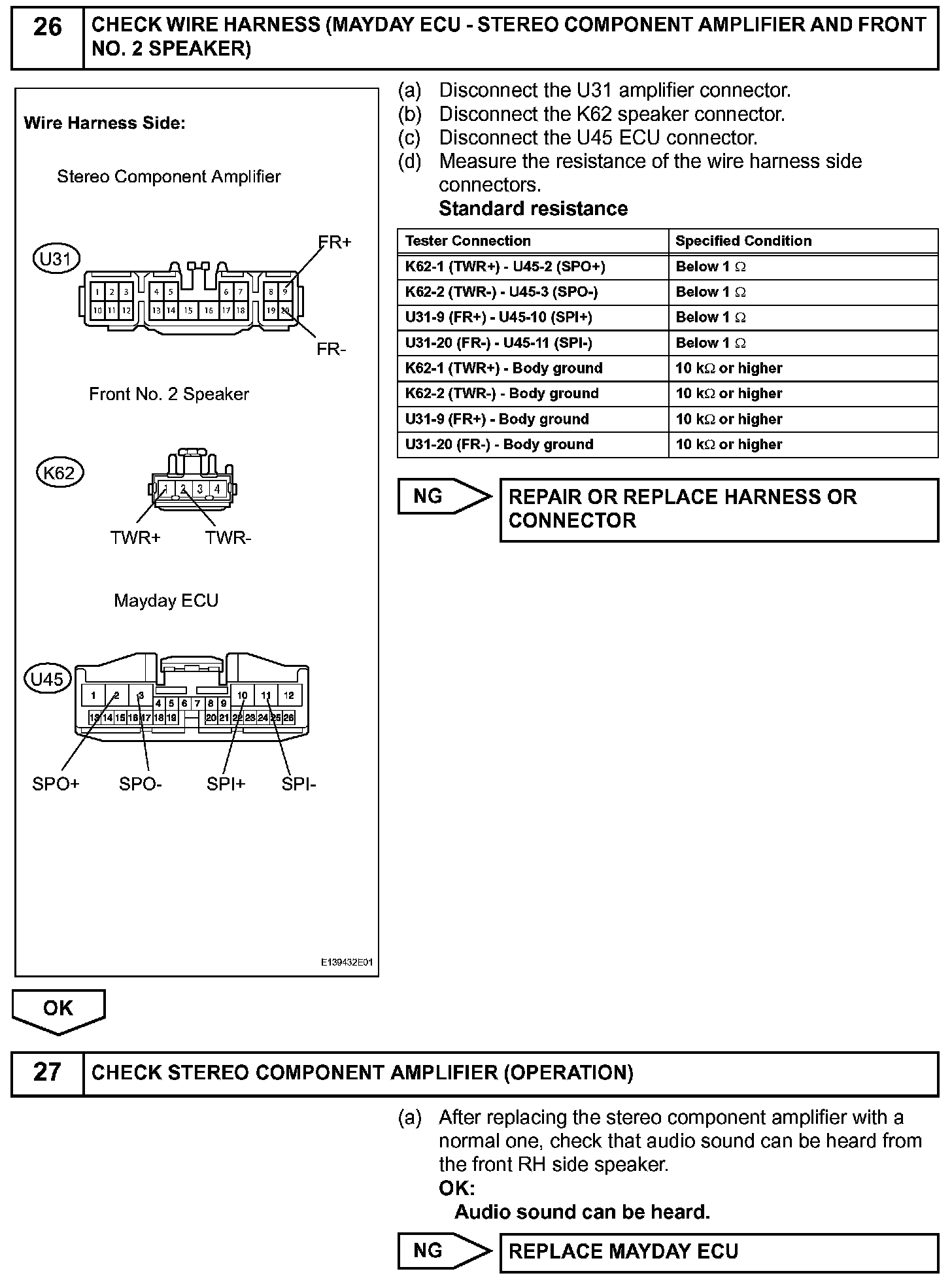

Step 26-27:

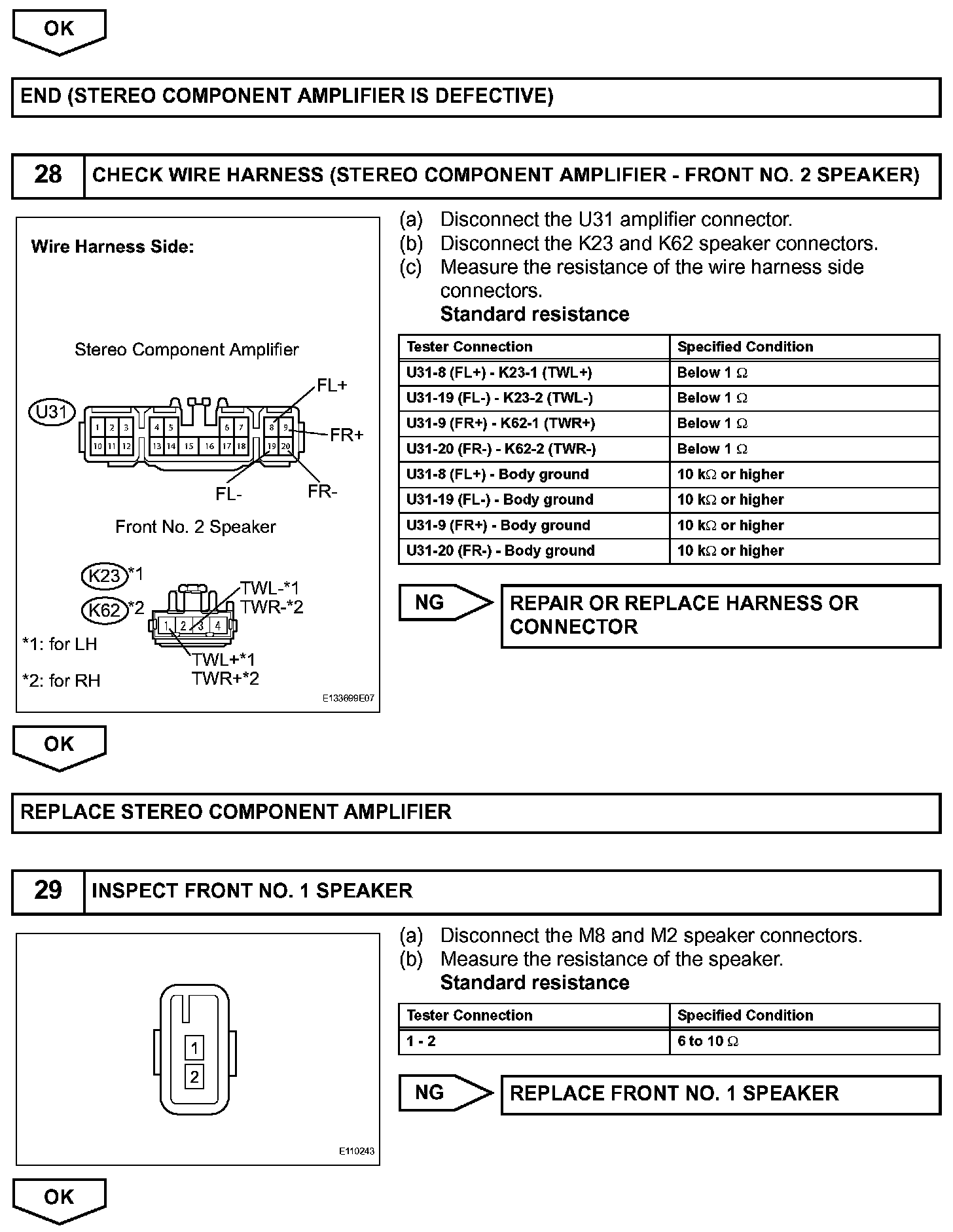

Step 27 (Continued)-29:

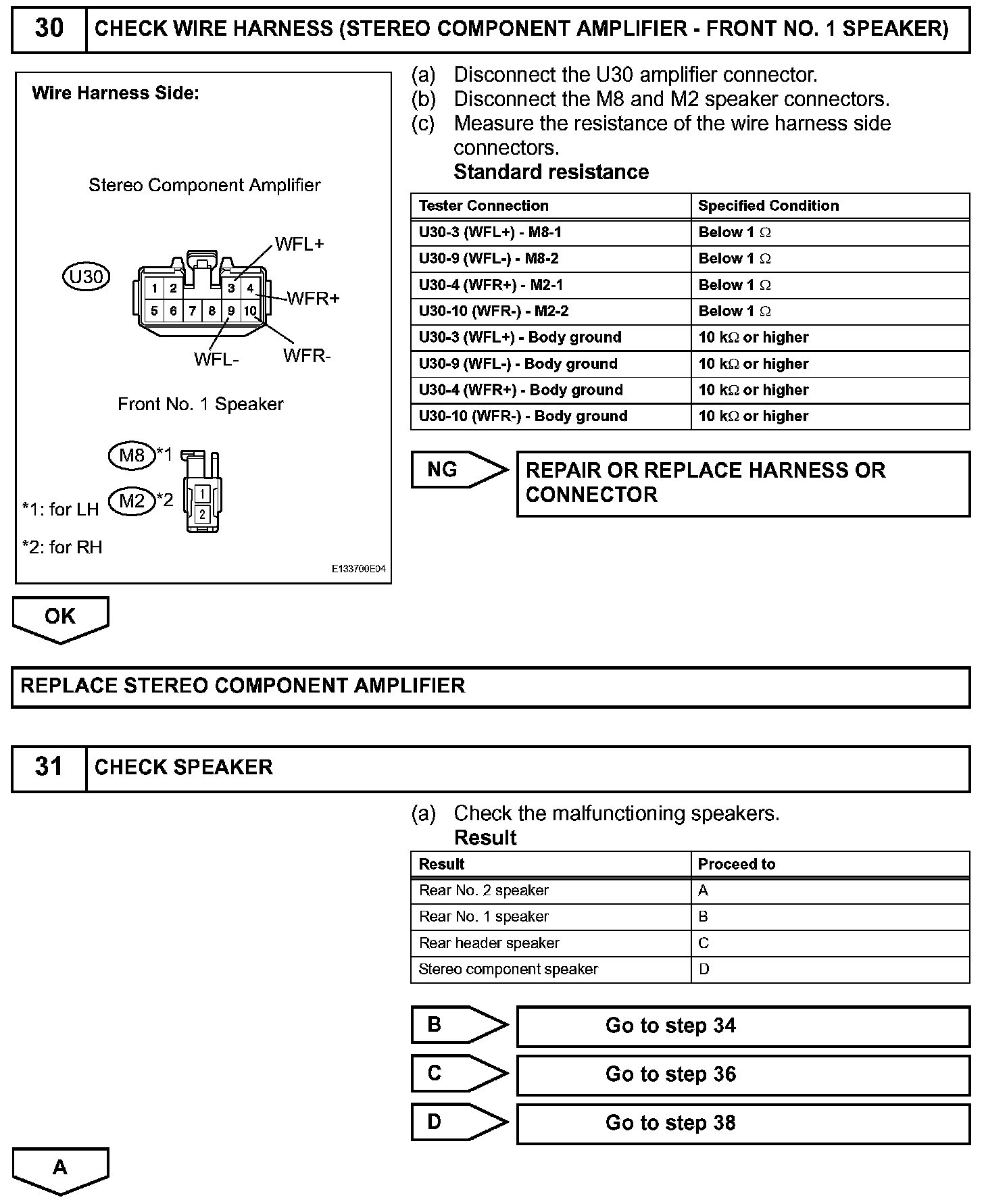

Step 30-31:

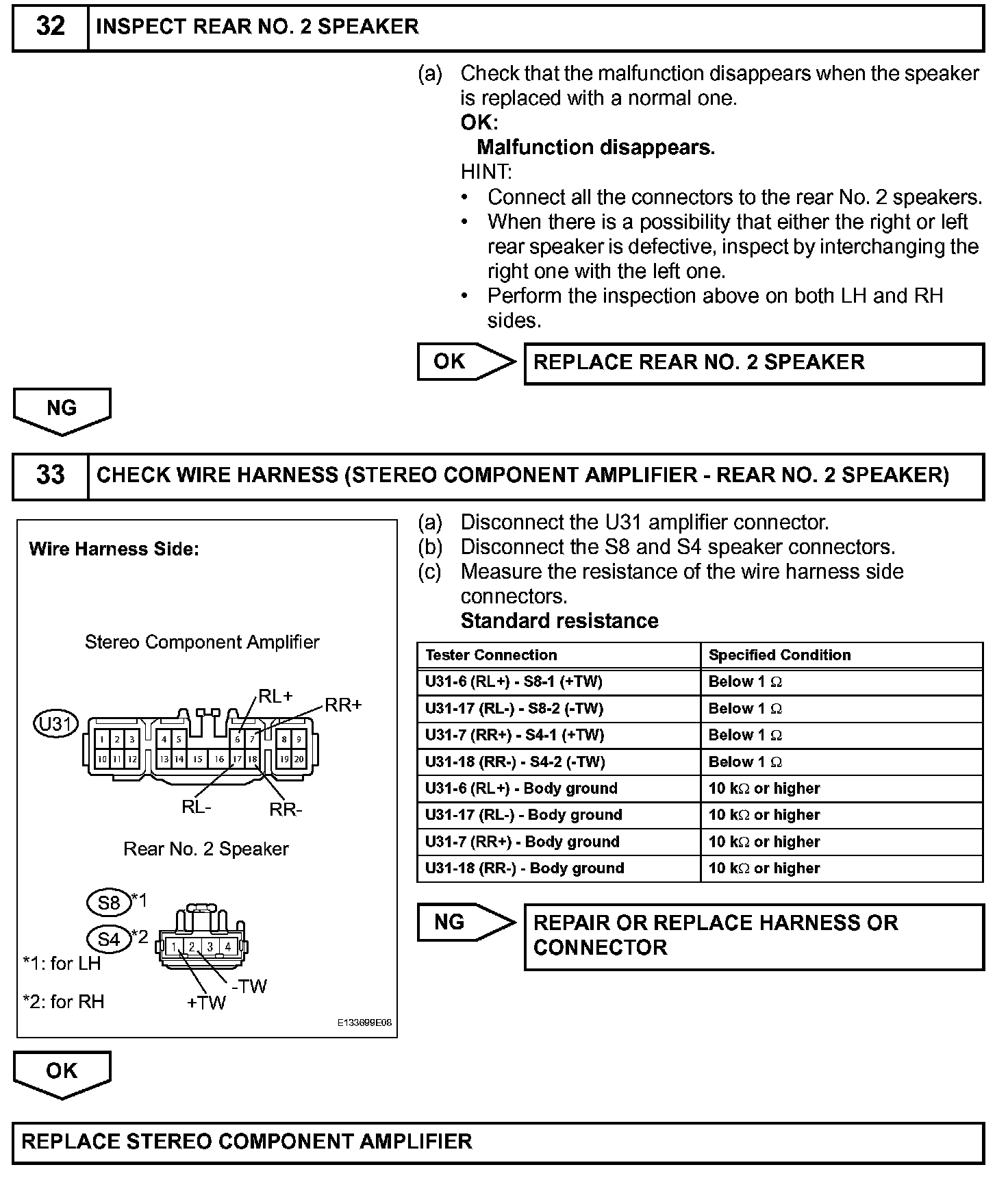

Step 32-33:

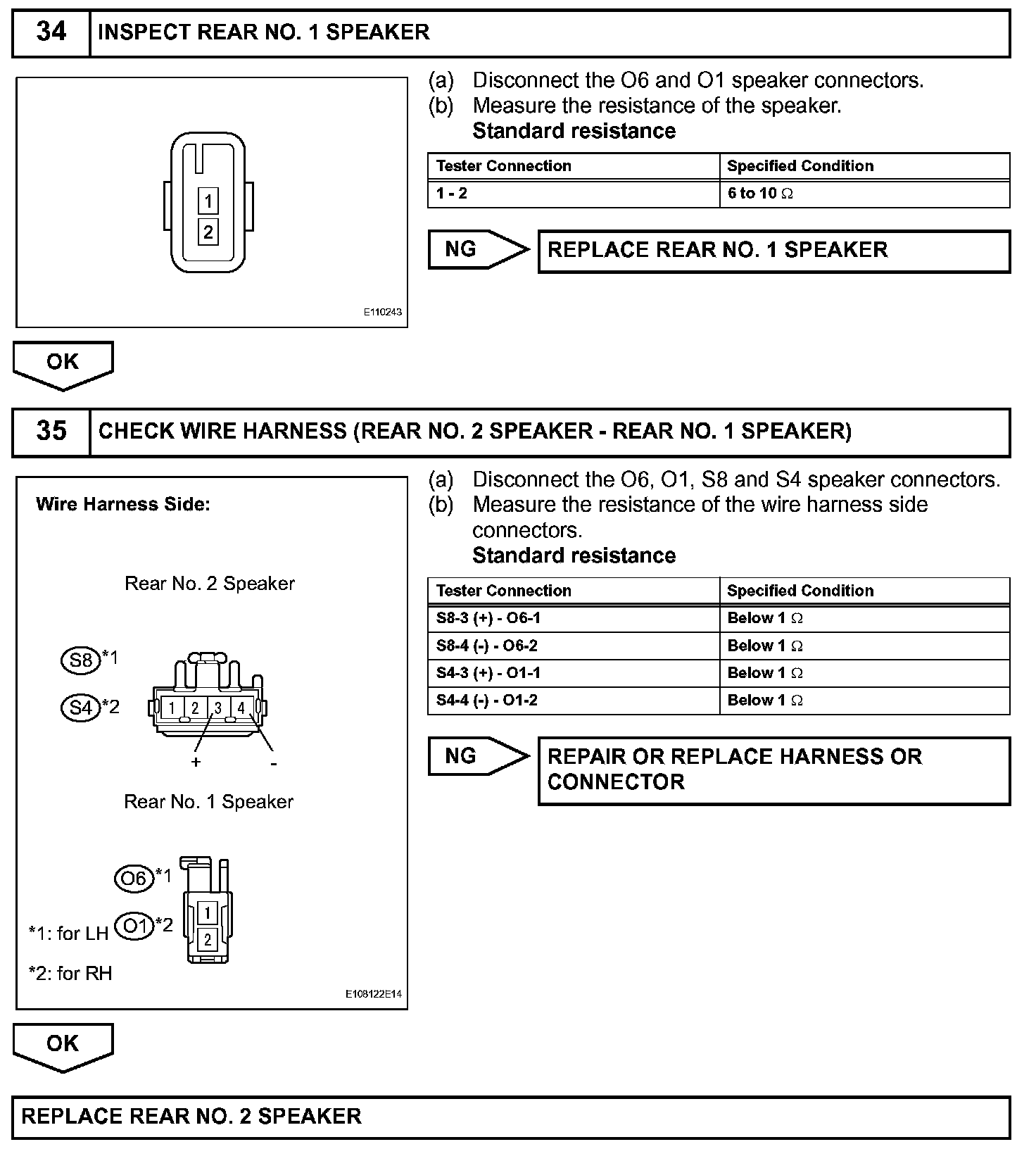

Step 34-35:

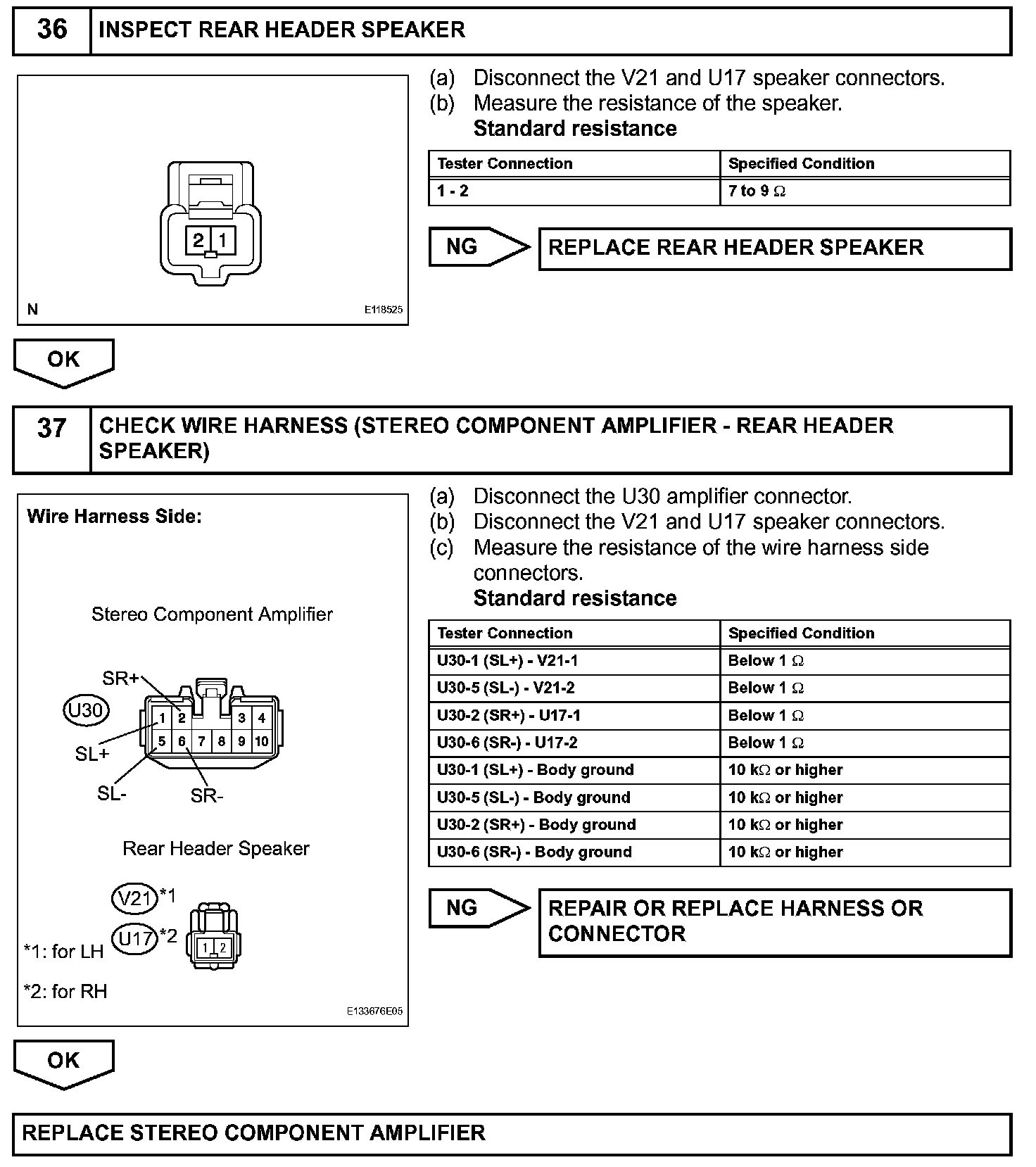

Step 36-37:

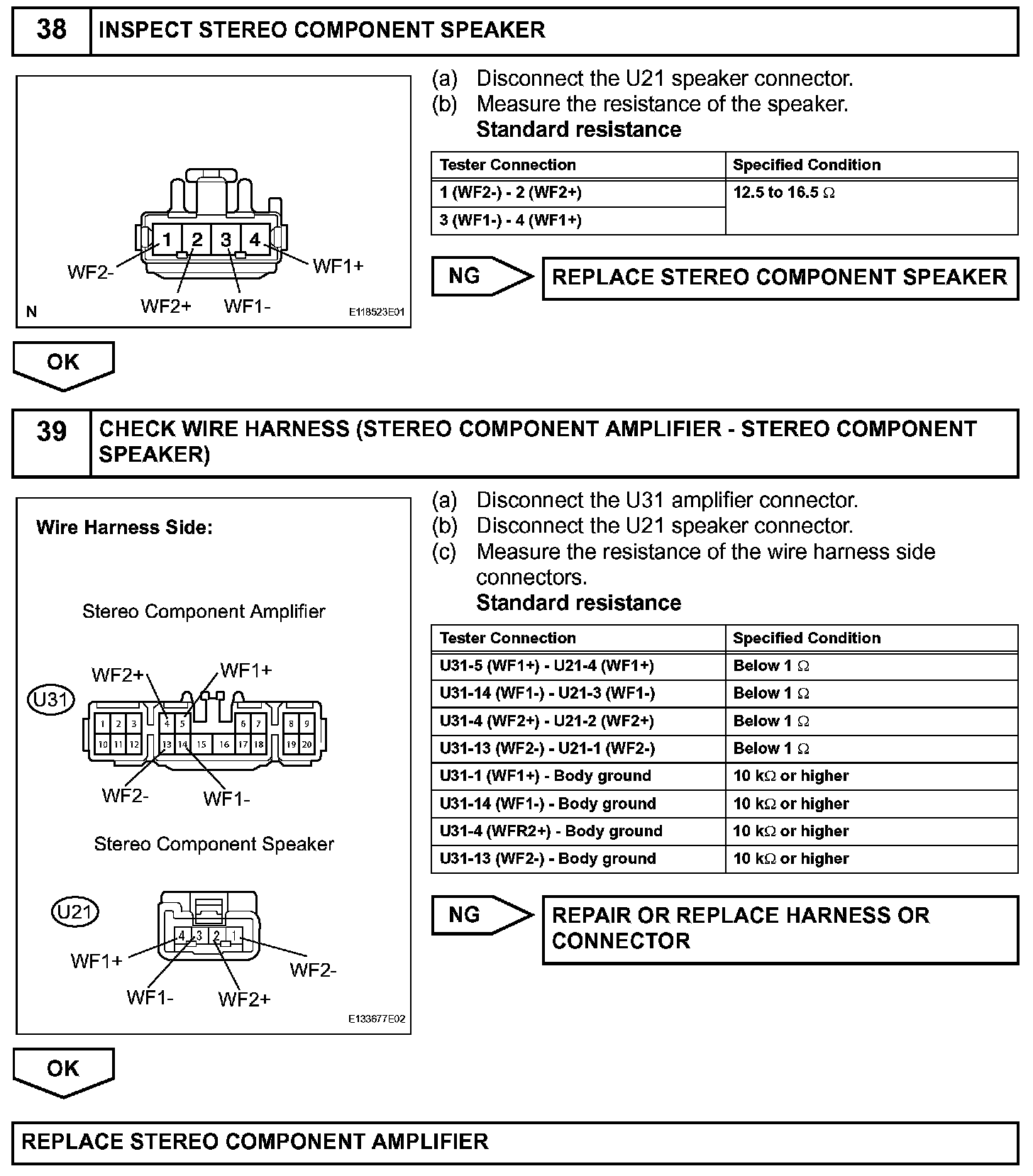

Step 38-39:
INSPECTION PROCEDURE
