Antenna Cable: Service and Repair
Radio Antenna Cord:
Radio Antenna Cord:
Radio Antenna Cord:
Radio Antenna Cord:
RADIO ANTENNA CORD
REMOVAL
1. SET RADIO RECEIVER ASSEMBLY TO SHIPMENT MODE
2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL
CAUTION: Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent airbag and seat belt pretensioner activation.

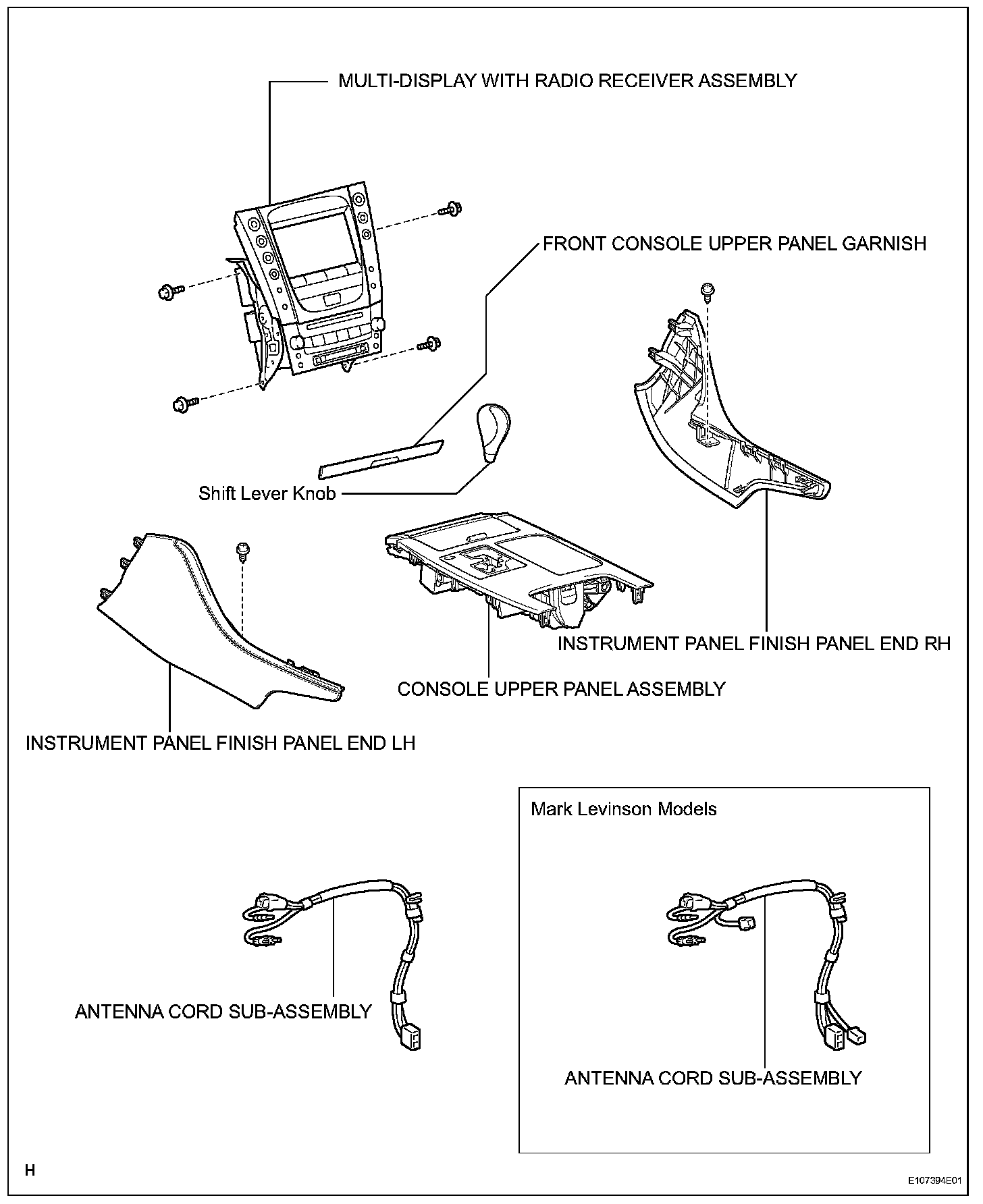

3. REMOVE FRONT CONSOLE UPPER PANEL GARNISH
4. REMOVE CONSOLE UPPER PANEL ASSEMBLY
5. REMOVE INSTRUMENT PANEL FINISH PANEL END LH
6. REMOVE INSTRUMENT PANEL FINISH PANEL END RH

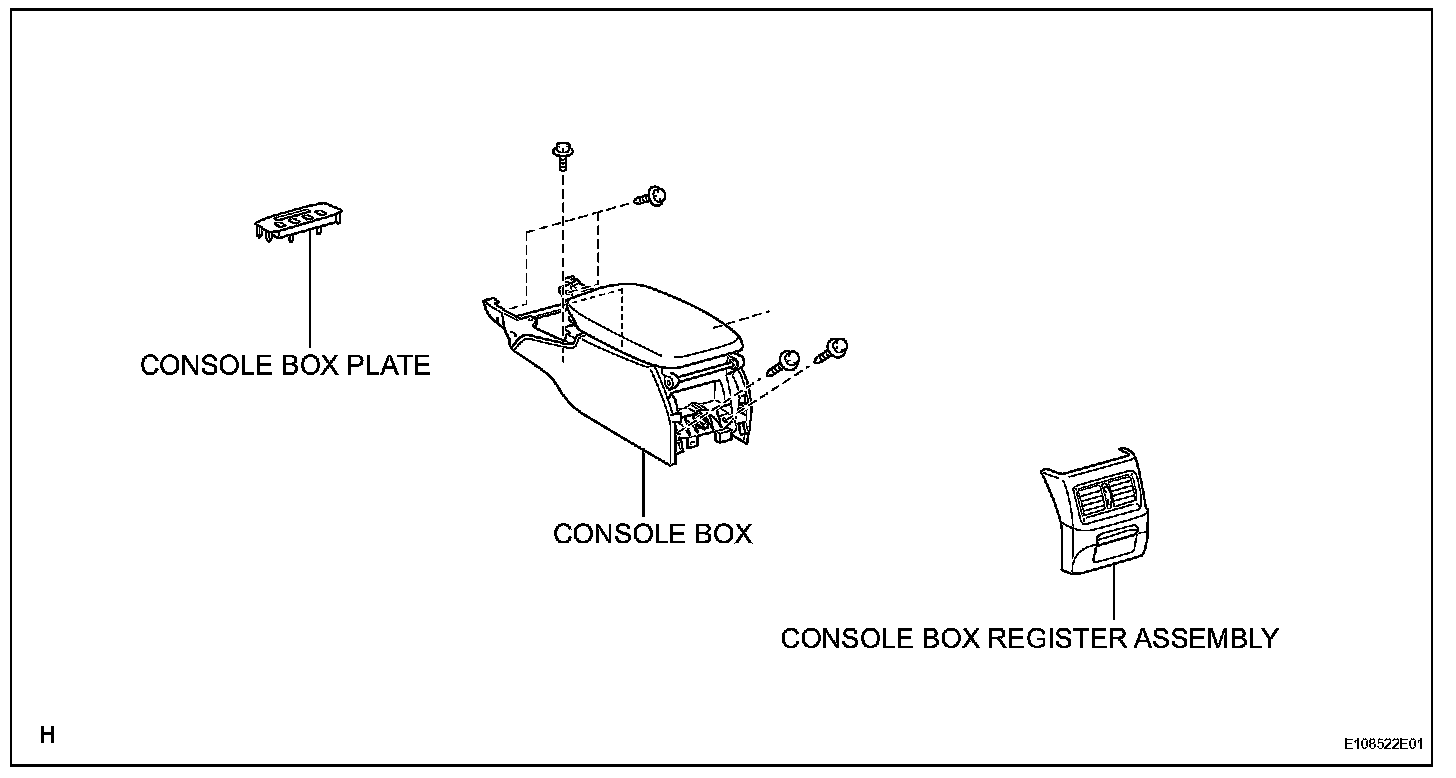

7. REMOVE CONSOLE BOX PLATE
8. REMOVE CONSOLE BOX REGISTER ASSEMBLY
9. REMOVE CONSOLE BOX
10. REMOVE MULTI-DISPLAY WITH RADIO RECEIVER ASSEMBLY
11. CONFIRM RADIO RECEIVER ASSEMBLY SHIPMENT MODE

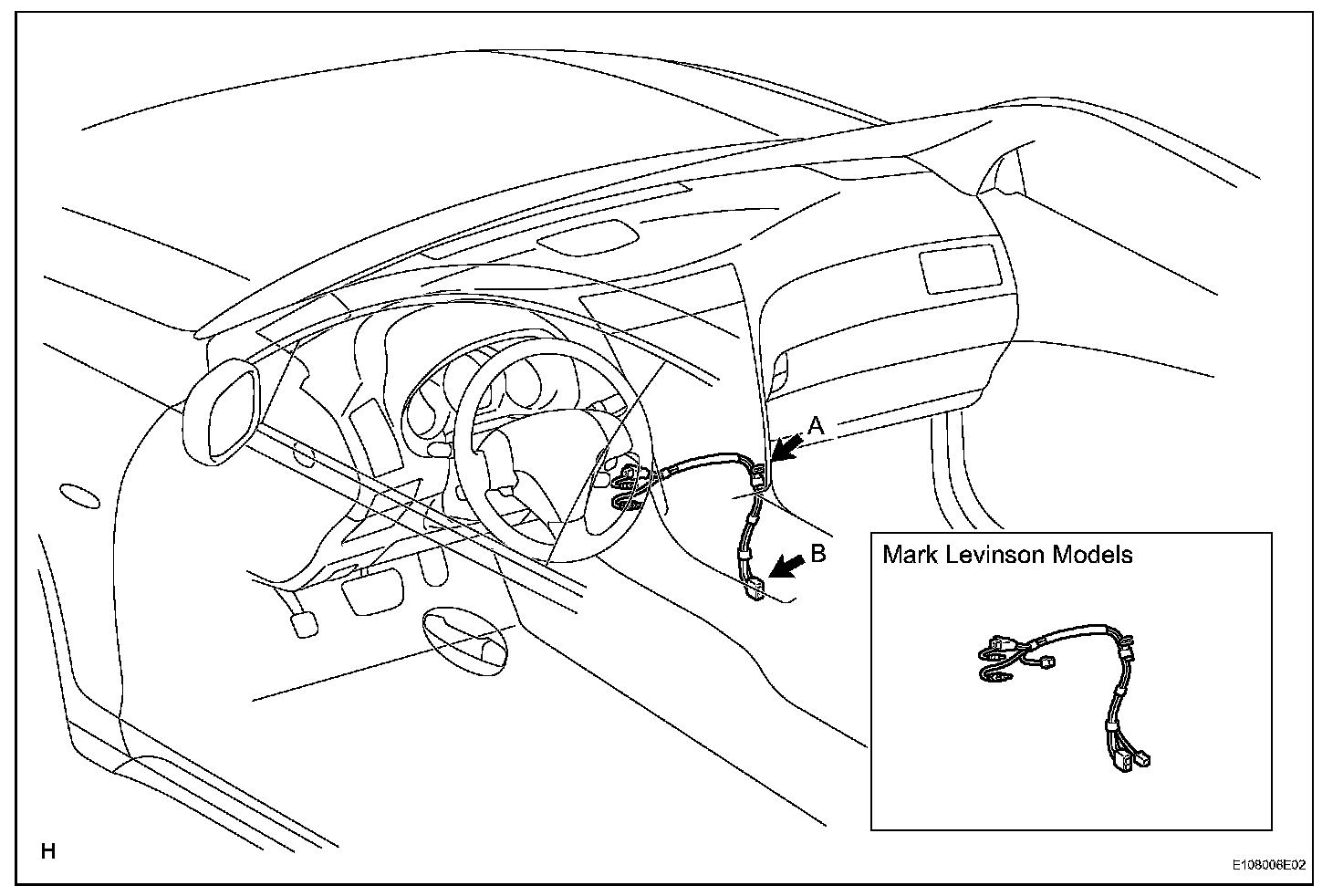

12. REMOVE ANTENNA CORD SUB-ASSEMBLY
a. Disconnect the connector labeled A.
b. Detach the clip labeled B and remove the antenna cord.

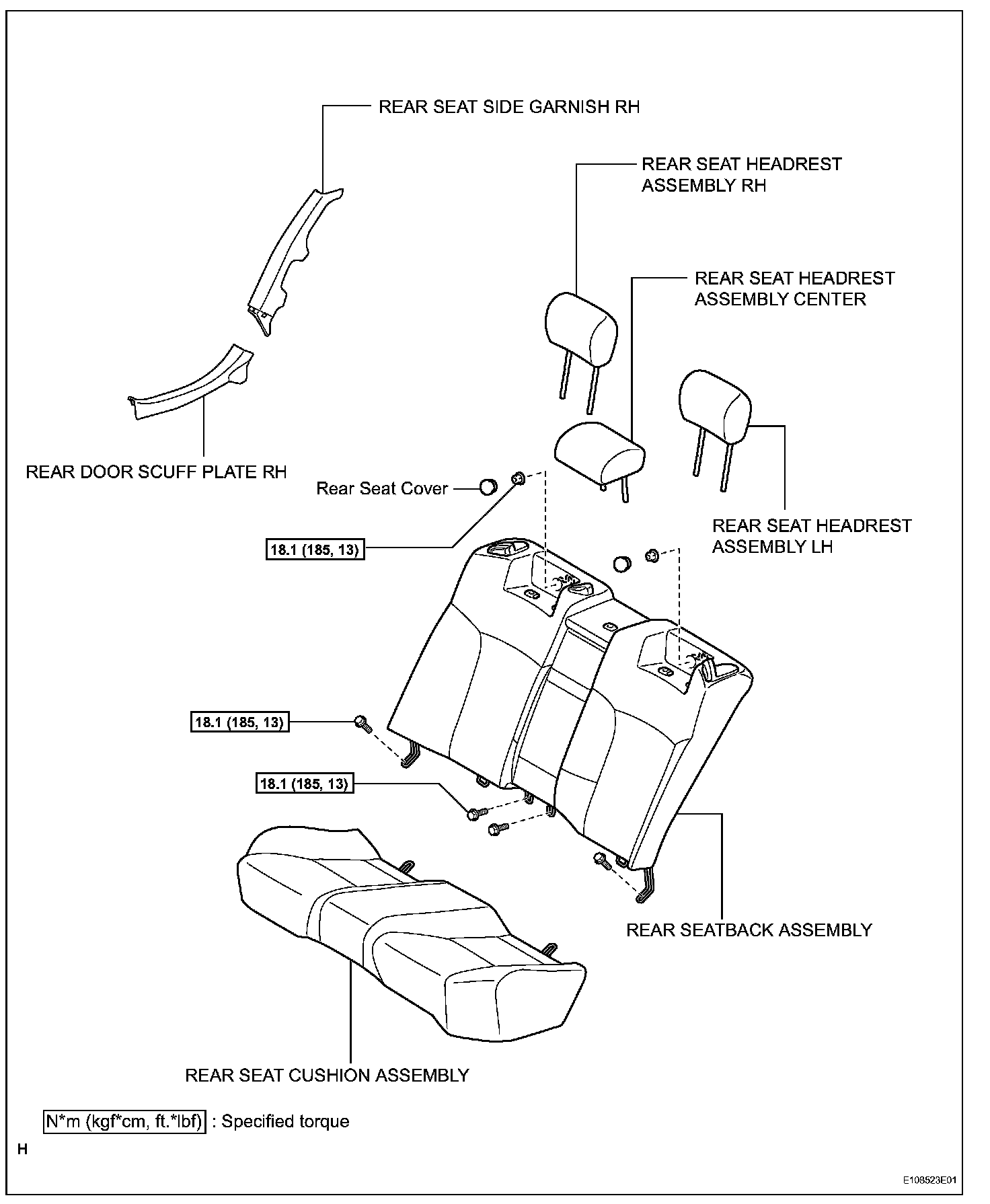

13. REMOVE REAR SEAT CUSHION ASSEMBLY
14. REMOVE REAR SEAT HEADREST ASSEMBLY LH AND RH
15. REMOVE REAR SEAT HEADREST ASSEMBLY CENTER
16. REMOVE REAR SEATBACK ASSEMBLY
17. REMOVE REAR DOOR SCUFF PLATE RH
18. REMOVE REAR SEAT SIDE GARNISH RH

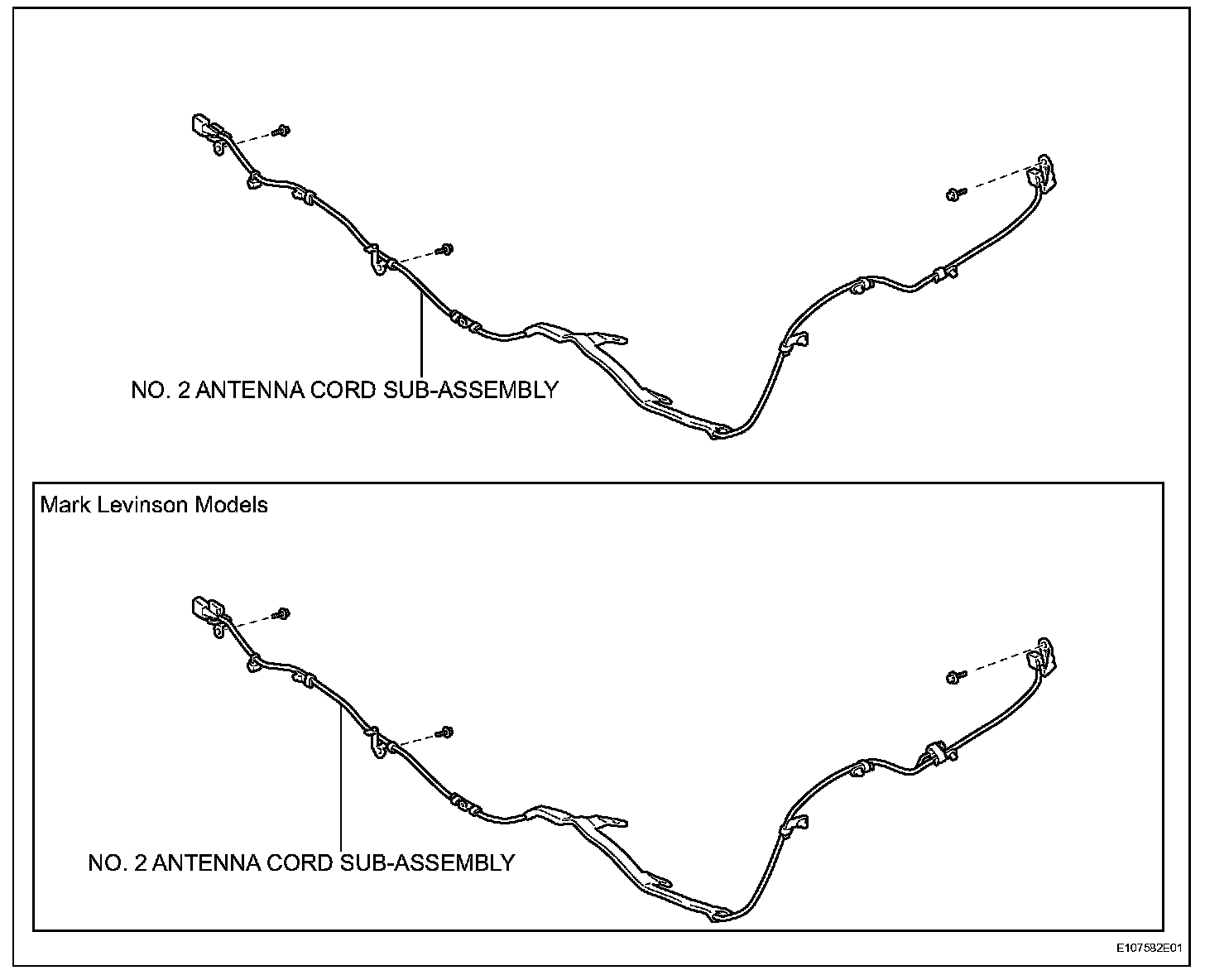

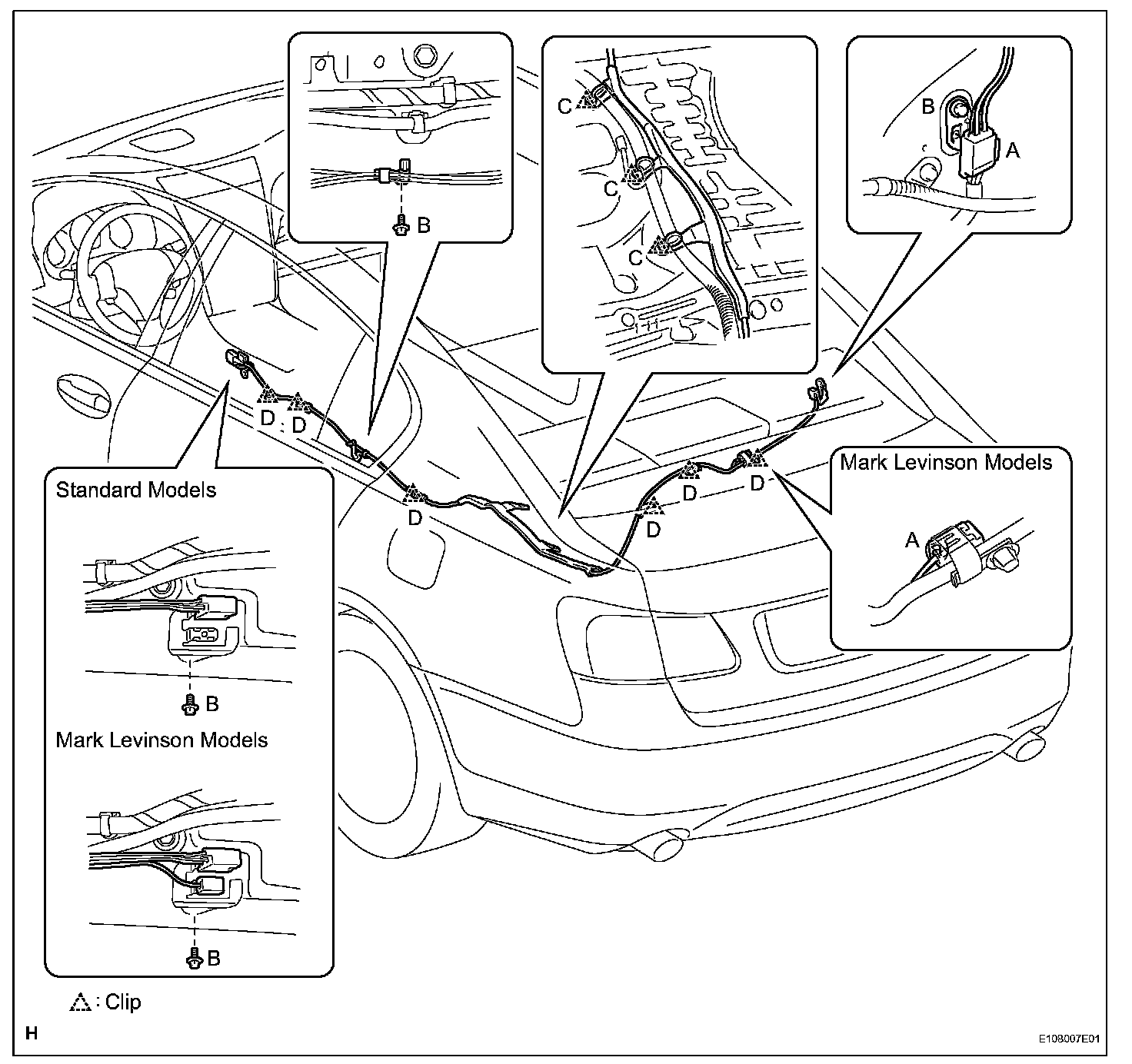

19. REMOVE NO. 2 ANTENNA CORD SUB-ASSEMBLY
a. Disconnect the connectors labeled A.
b. Remove the 3 bolts labeled B.
c. Detach the antenna cord protector's 3 clips labeled C from the floor stud bolts.
d. Detach the 6 clips labeled D and remove the antenna cord.
INSTALLATION
HINT: A bolt without a torque specification is given in the standard bolt chart.
1. INSTALL NO. 2 ANTENNA CORD SUB-ASSEMBLY
a. Attach the 6 clips labeled A.
b. Attach the antenna cord protector's 3 clips labeled B to the floor stud bolts.
c. Install the 3 bolts labeled C.
d. Connect the connectors labeled D.
2. INSTALL REAR SEAT SIDE GARNISH RH
3. INSTALL REAR DOOR SCUFF PLATE RH
4. INSTALL REAR SEATBACK ASSEMBLY
5. INSTALL REAR SEAT HEADREST ASSEMBLY LH AND RH
6. INSTALL REAR SEAT HEADREST ASSEMBLY CENTER
7. INSTALL REAR SEAT CUSHION ASSEMBLY

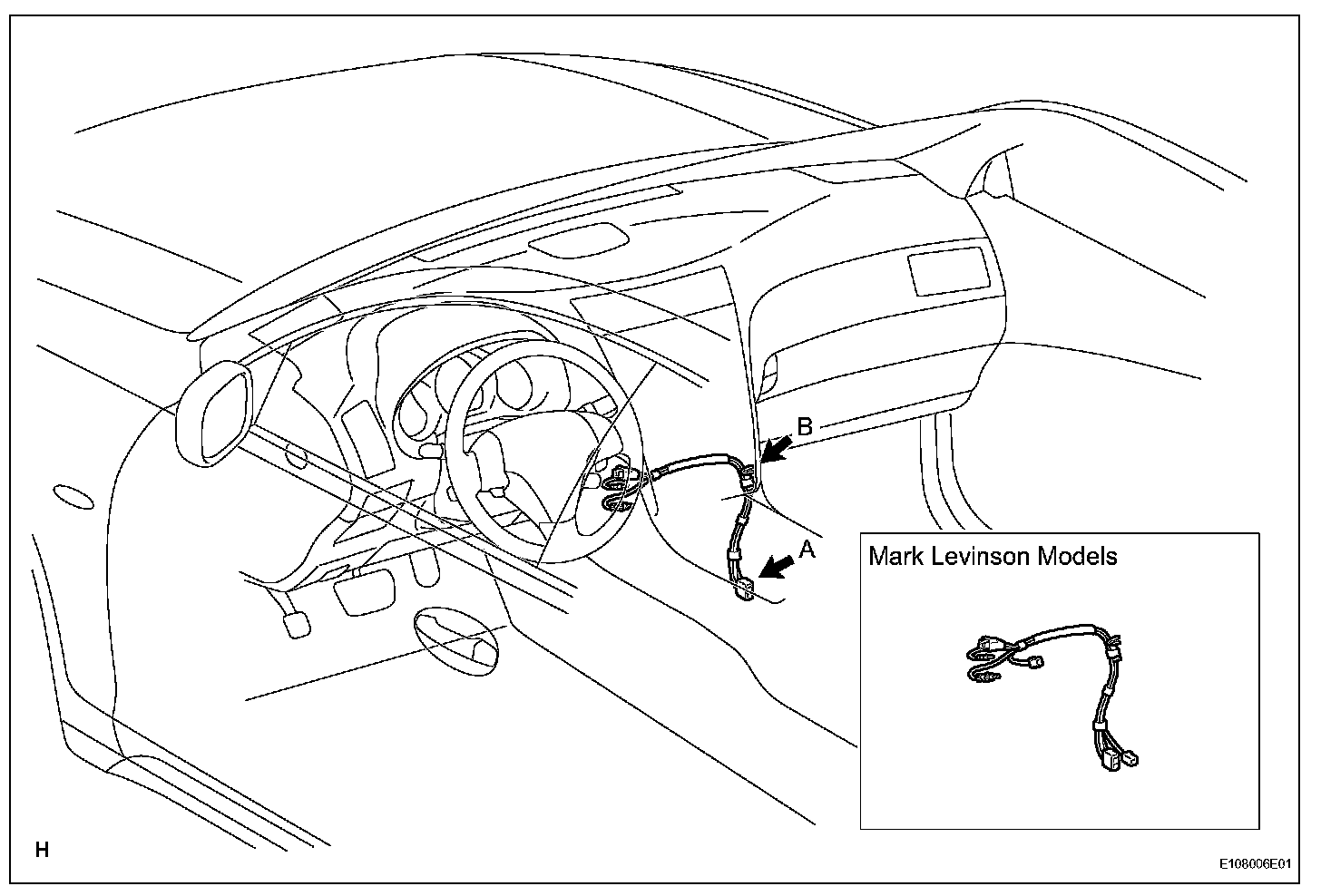

8. INSTALL ANTENNA CORD SUB-ASSEMBLY
a. Attach the clip labeled A.
b. Connect the connector labeled B.
9. INSTALL MULTI-DISPLAY WITH RADIO RECEIVER ASSEMBLY
10. INSTALL CONSOLE BOX
11. INSTALL CONSOLE BOX REGISTER ASSEMBLY
12. INSTALL CONSOLE BOX PLATE
13. INSTALL INSTRUMENT PANEL FINISH PANEL END LH
14. INSTALL INSTRUMENT PANEL FINISH PANEL END RH
15. INSTALL CONSOLE UPPER PANEL ASSEMBLY
16. INSTALL FRONT CONSOLE UPPER PANEL GARNISH
17. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
18. PERFORM INITIALIZATION
a. Perform initialization.
NOTE: Certain systems need to be initialized after disconnecting and reconnecting the cable from the negative (-) battery terminal.
