Transfer Case Rear Oil Seal

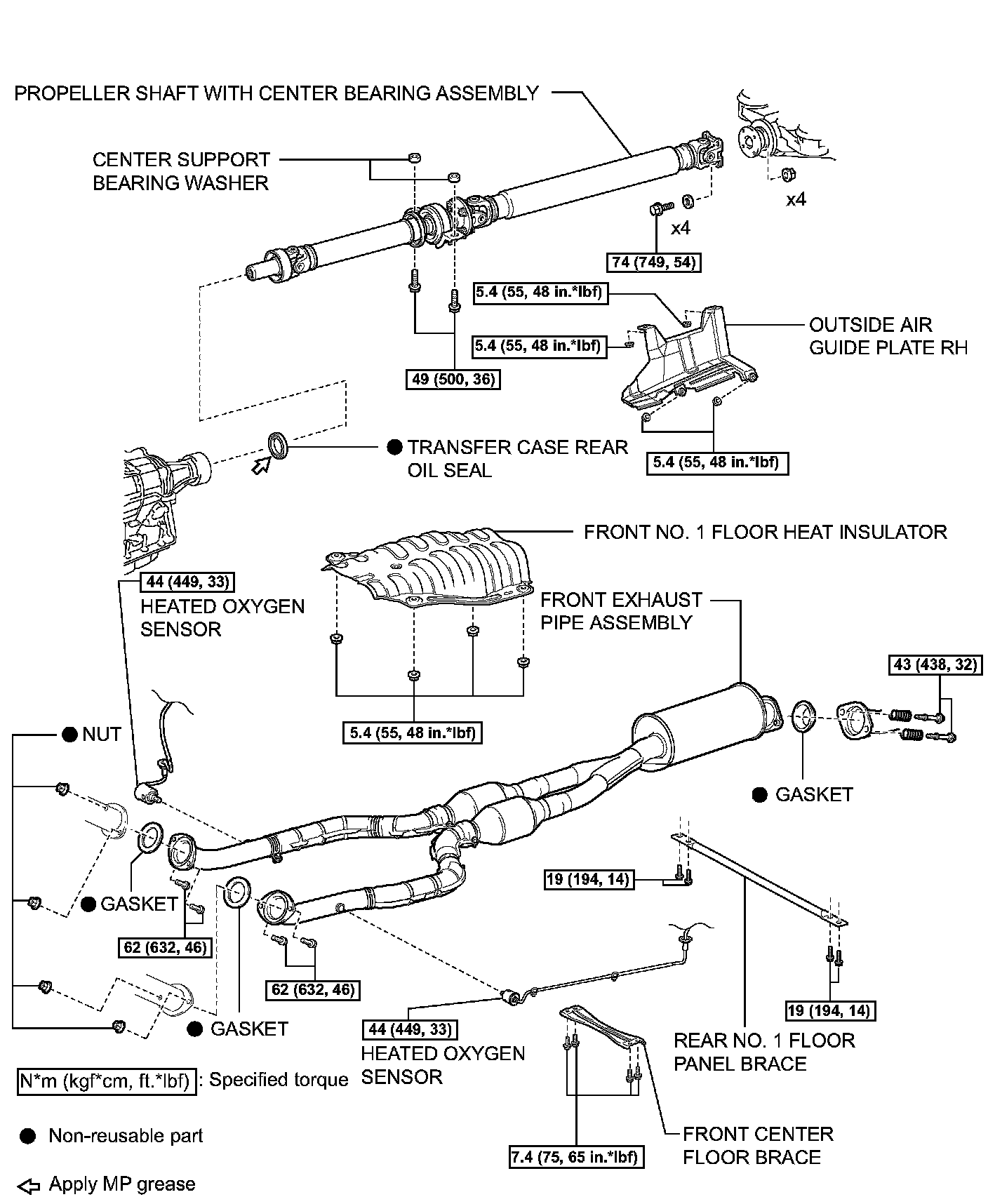

TRANSFER CASE REAR OIL SEALComponents:
REPLACEMENT
1. DRAIN AUTOMATIC TRANSMISSION FLUID
2. REMOVE REAR NO.1 FLOOR PANEL BRACE
3. REMOVE FRONT CENTER FLOOR BRACE
4. REMOVE HEATED OXYGEN SENSOR
5. REMOVE FRONT EXHAUST PIPE ASSEMBLY
6. REMOVE FRONT NO.1 FLOOR HEAT INSULATOR
7. REMOVE OUTSIDE AIR GUIDE PLATE RH
8. REMOVE PROPELLER SHAFT WITH CENTER BEARING ASSEMBLY
9. REMOVE TRANSFER CASE REAR OIL SEAL

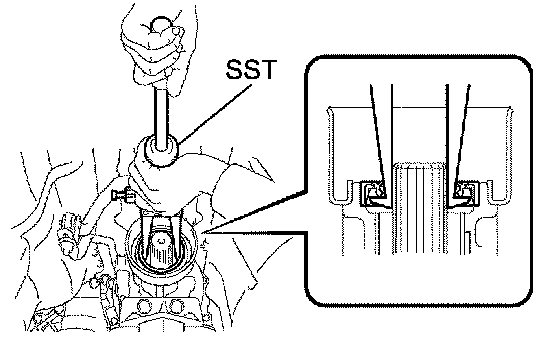

a) Using SST, remove the oil seal.
SST 09308-00010
10. INSTALL TRANSFER CASE REAR OIL SEAL

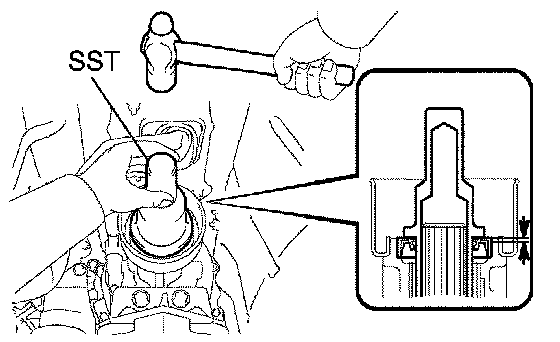

a) Using SST and a hammer, install a new oil seal.
SST 09325-40010
Oil seal installation depth: 2.3 to 2.7 mm (0.091 to 0.106 inch)
b) Apply MP grease to the oil seal lip.
11. INSTALL PROPELLER SHAFT WITH CENTER BEARING ASSEMBLY
12. INSPECT AND ADJUST BOTH NO.2 AND NO.3 JOINT ANGLES
13. INSTALL FRONT NO.1 FLOOR HEAT INSULATOR
14. INSTALL OUTSIDE AIR GUIDE PLATE RH
15. INSTALL FRONT EXHAUST PIPE ASSEMBLY
16. INSTALL HEATED OXYGEN SENSOR
17. INSTALL FRONT CENTER FLOOR BRACE
18. INSTALL REAR NO.1 FLOOR PANEL BRACE
19. ADD AUTOMATIC TRANSMISSION FLUID
20. CHECK FOR EXHAUST GAS LEAKS
