Pinout Values and Diagnostic Parameters

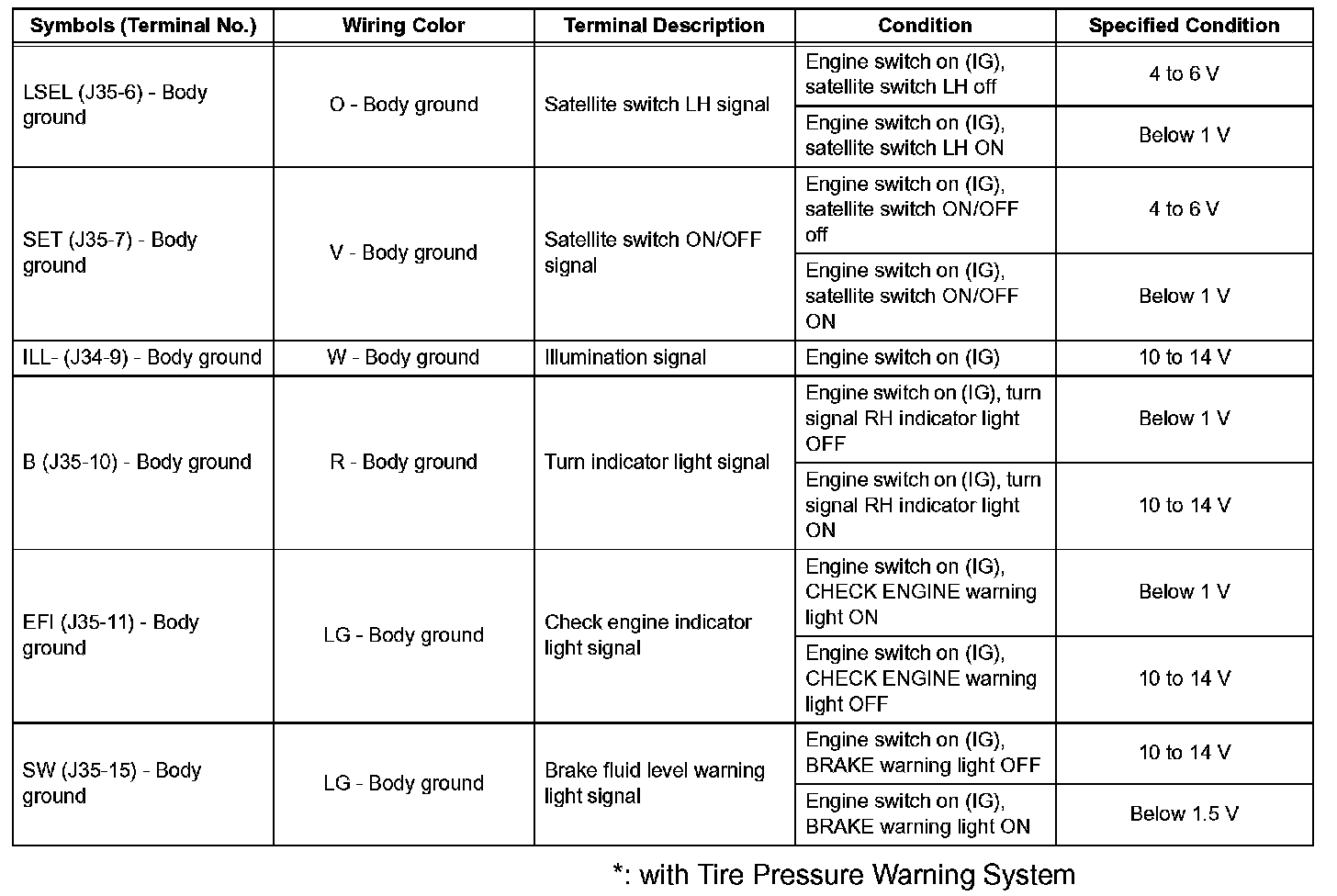

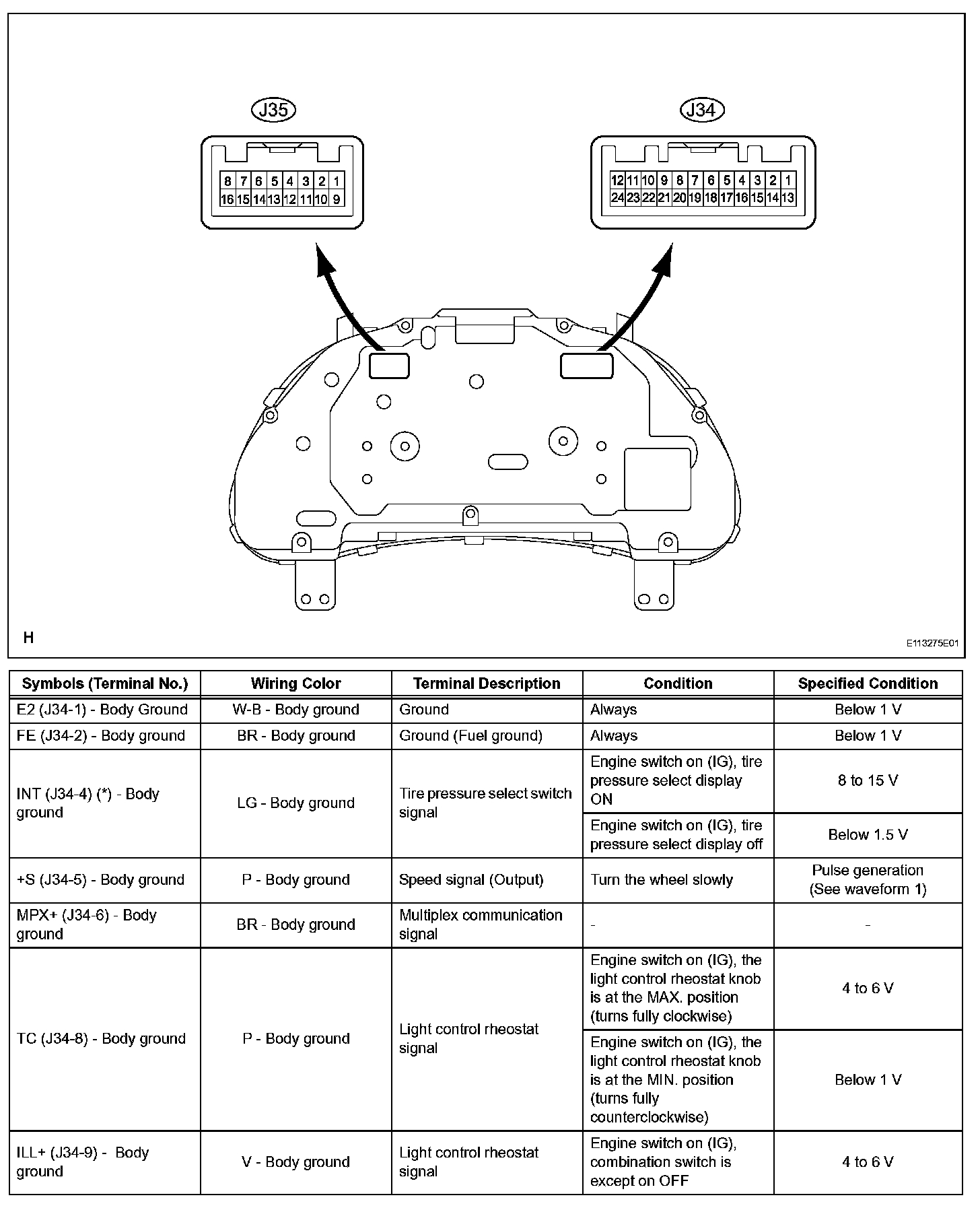

TERMINALS OF ECUTerminals Of Control Module/Pinouts-Combination Meter Assembly (Part 1):

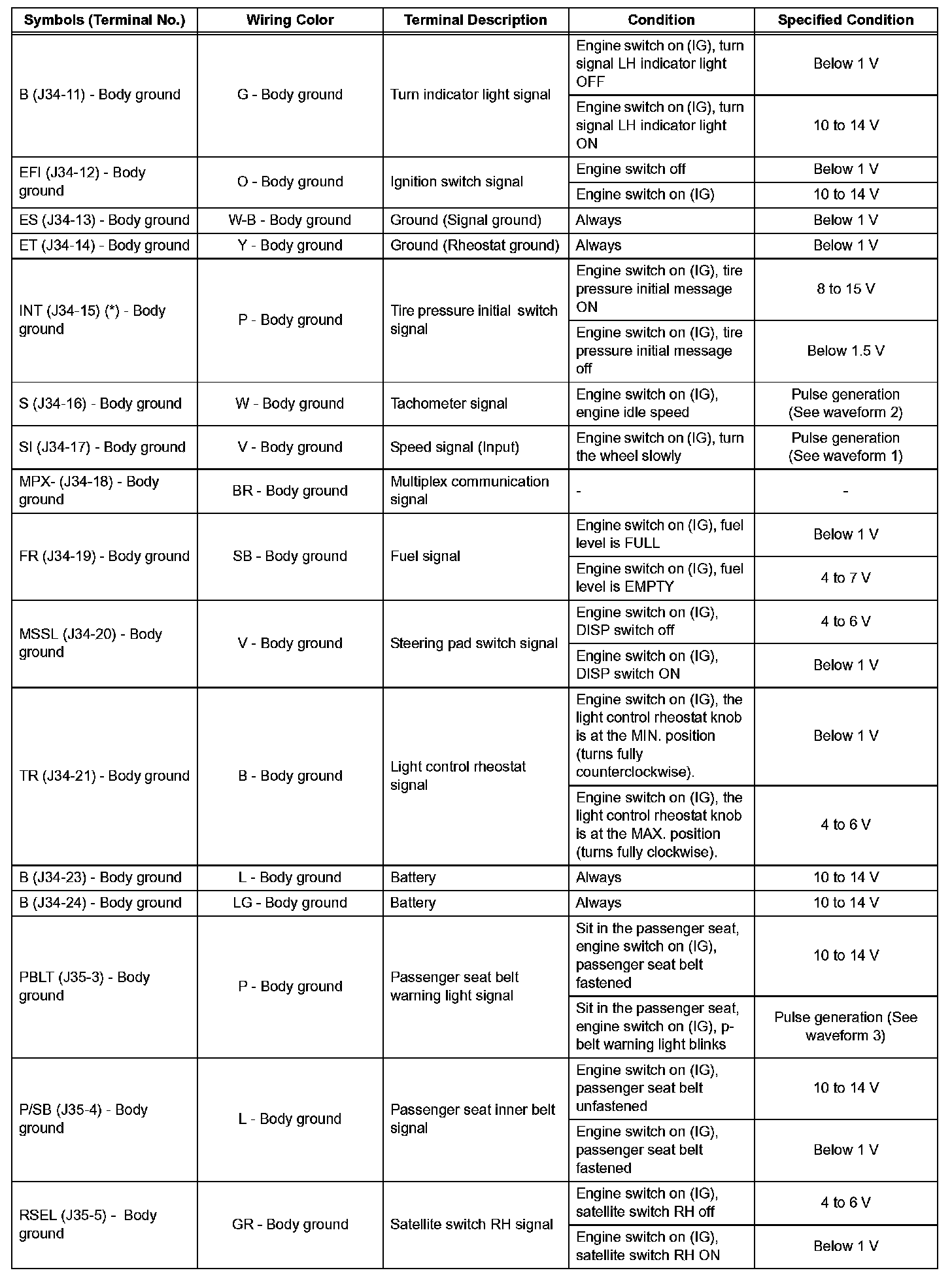

Terminals Of Control Module/Pinouts-Combination Meter Assembly (Part 2):
Terminals Of Control Module/Pinouts-Combination Meter Assembly (Part 3):
1. Combination Meter Assembly

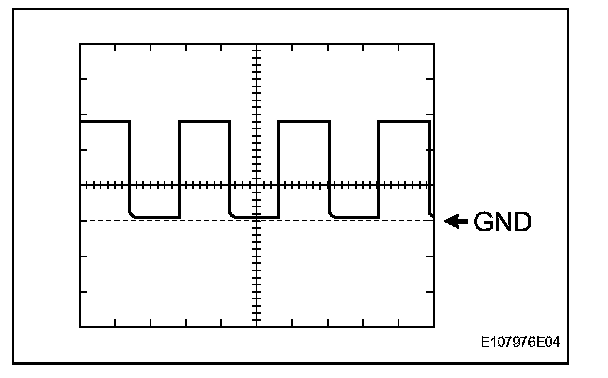

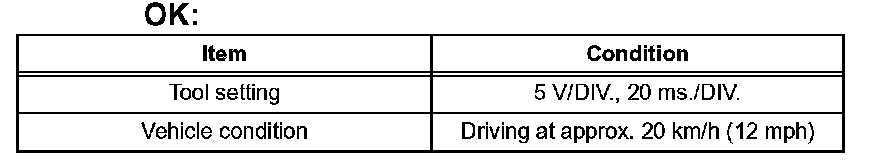

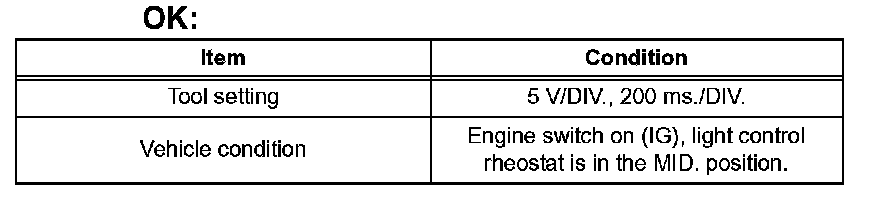

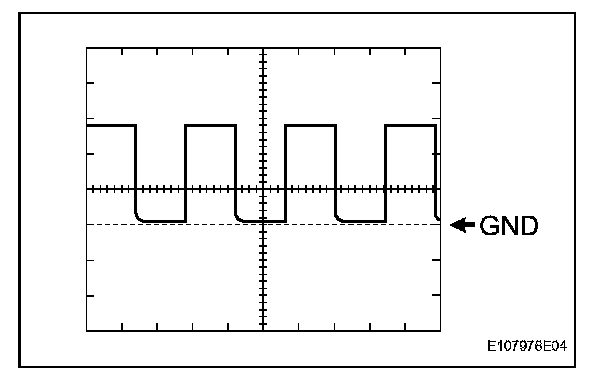

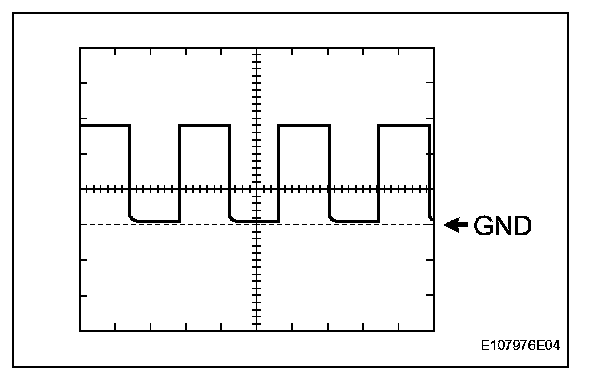

a. Waveform 1 (Reference): Using an oscilloscope:
HINT: As vehicle speed increases, the cycle of the signal waveform narrows.

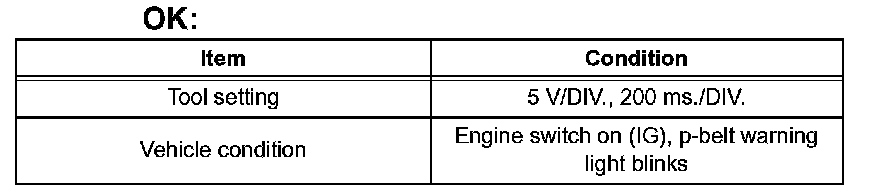

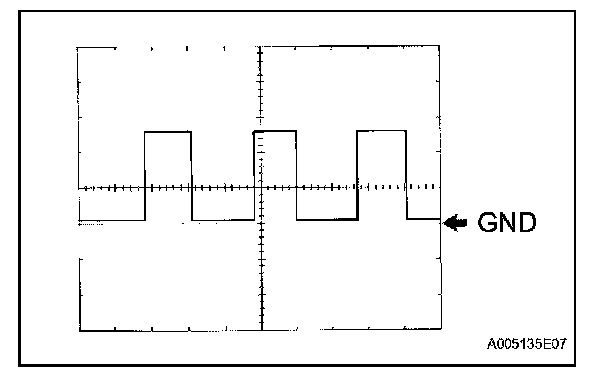

b. Waveform 2 (Reference) :Using an oscilloscope:

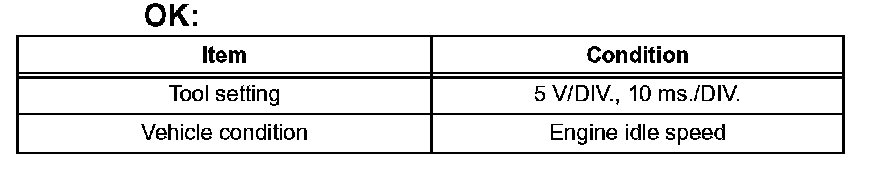

c. Waveform 3 (Reference) :Using an oscilloscope:

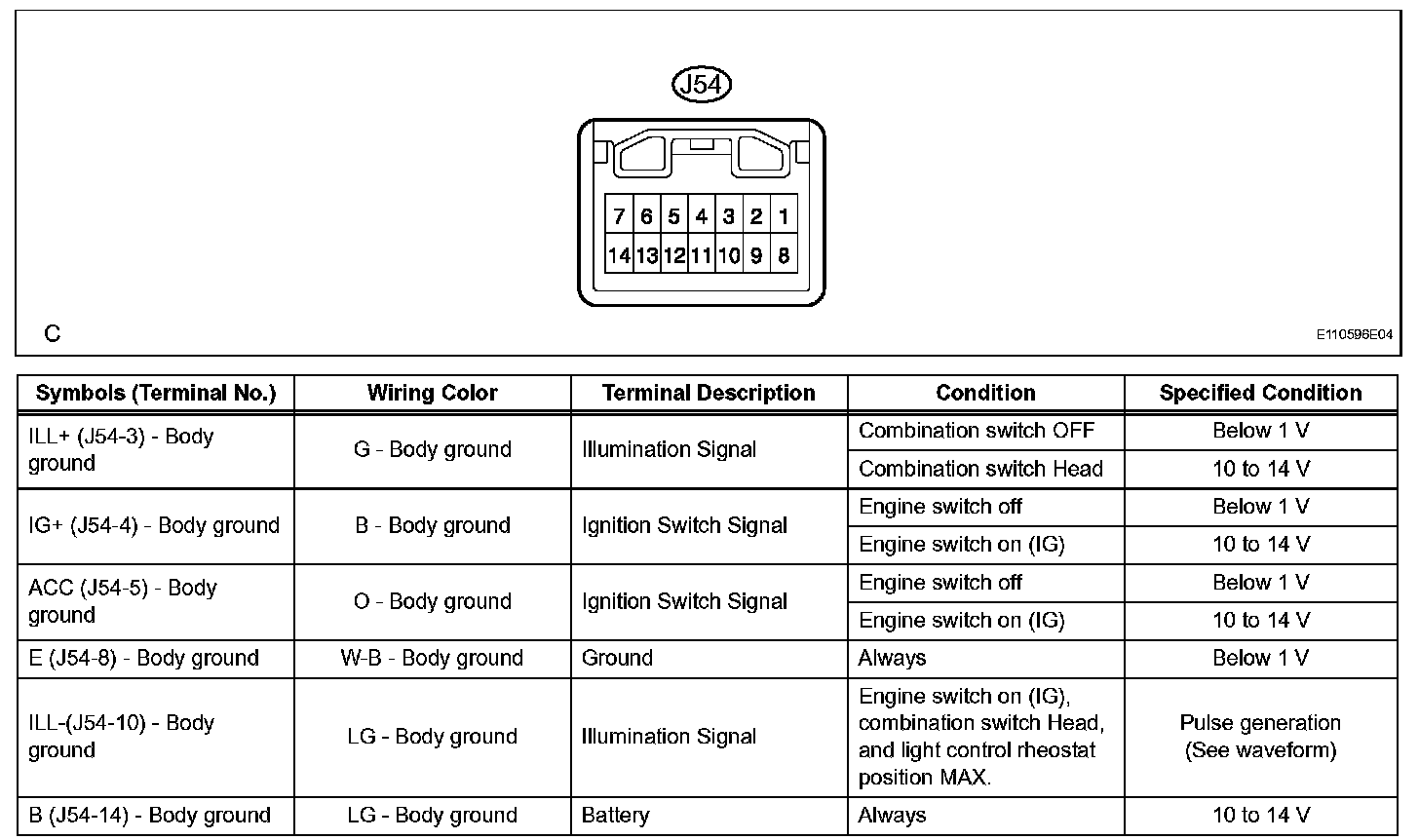

2. CLOCK ASSEMBLY (without NAVIGATION SYSTEM)

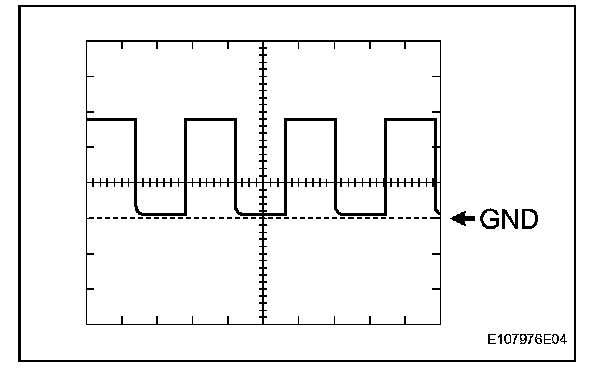

a. Waveform (Reference) :Using an oscilloscope:

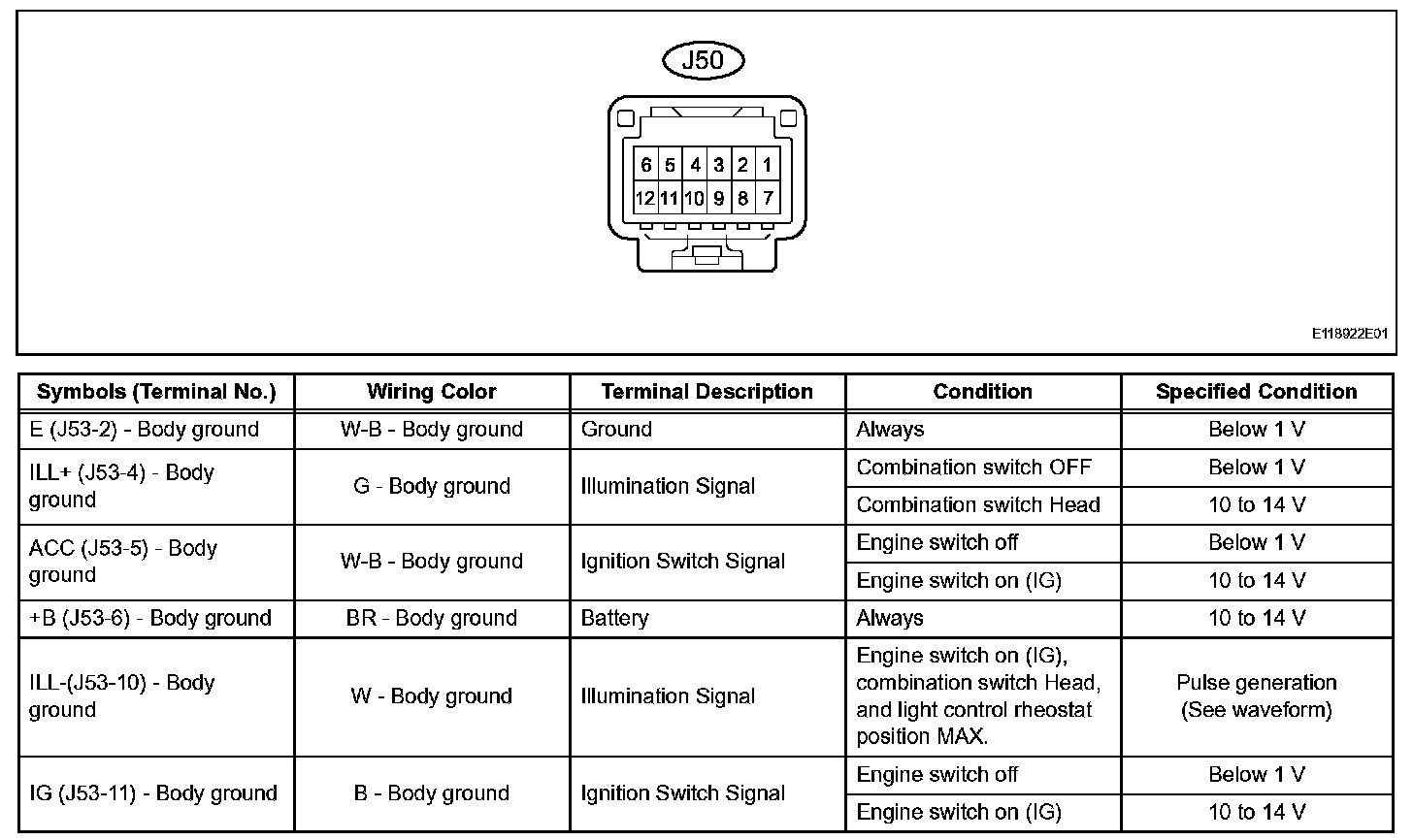

Terminals Of Control Module/Pinouts-Clock Assembly (With Navigation System):
3. CLOCK ASSEMBLY (with NAVIGATION SYSTEM)
a. Waveform (Reference) :Using an oscilloscope:

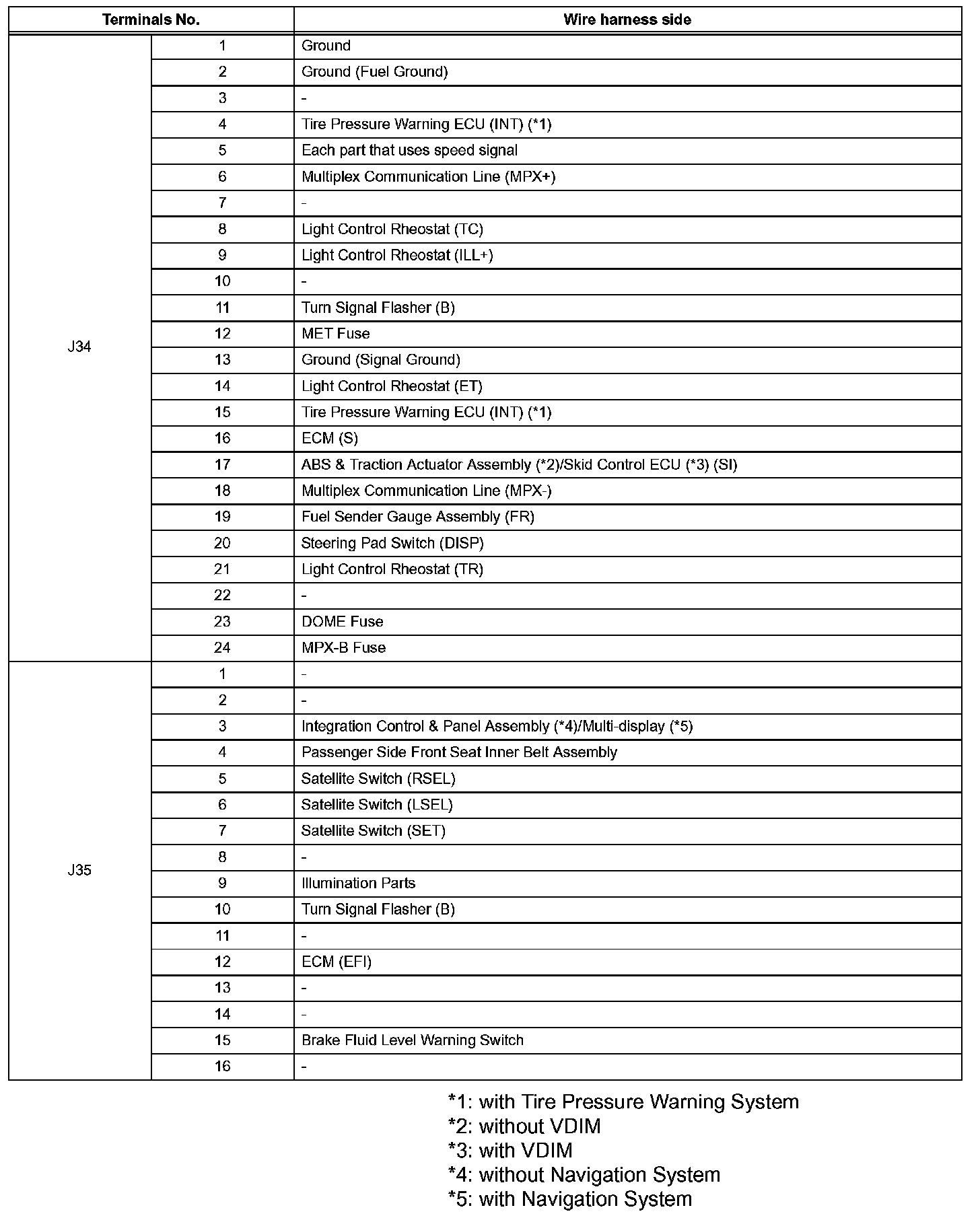

Terminals Of Control Module/Pinouts-Combination Meter Inner Circuit (Part 1):
Terminals Of Control Module/Pinouts-Combination Meter Inner Circuit (Part 2):
Terminals Of Control Module/Pinouts-Combination Meter Inner Circuit (Part 3):

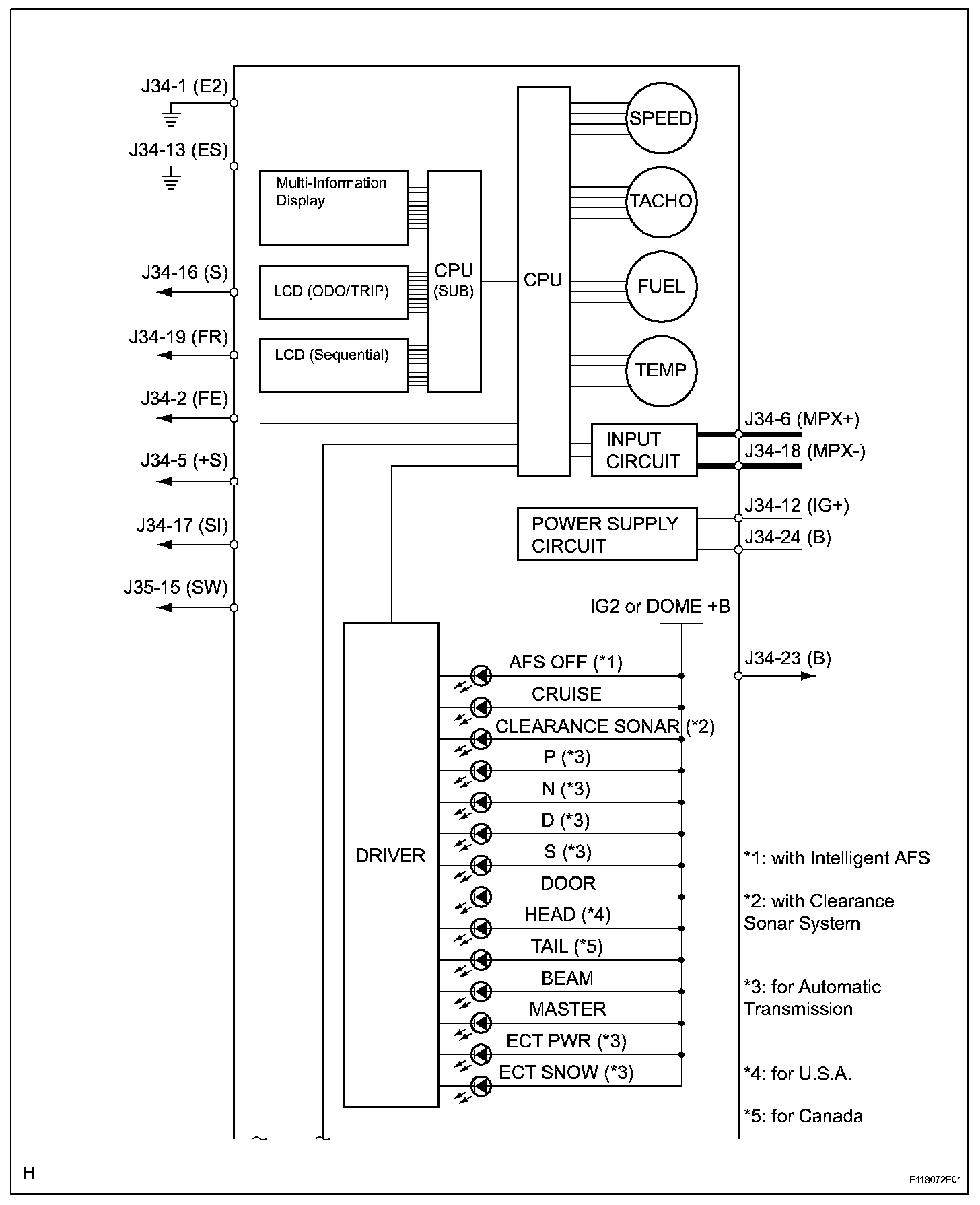

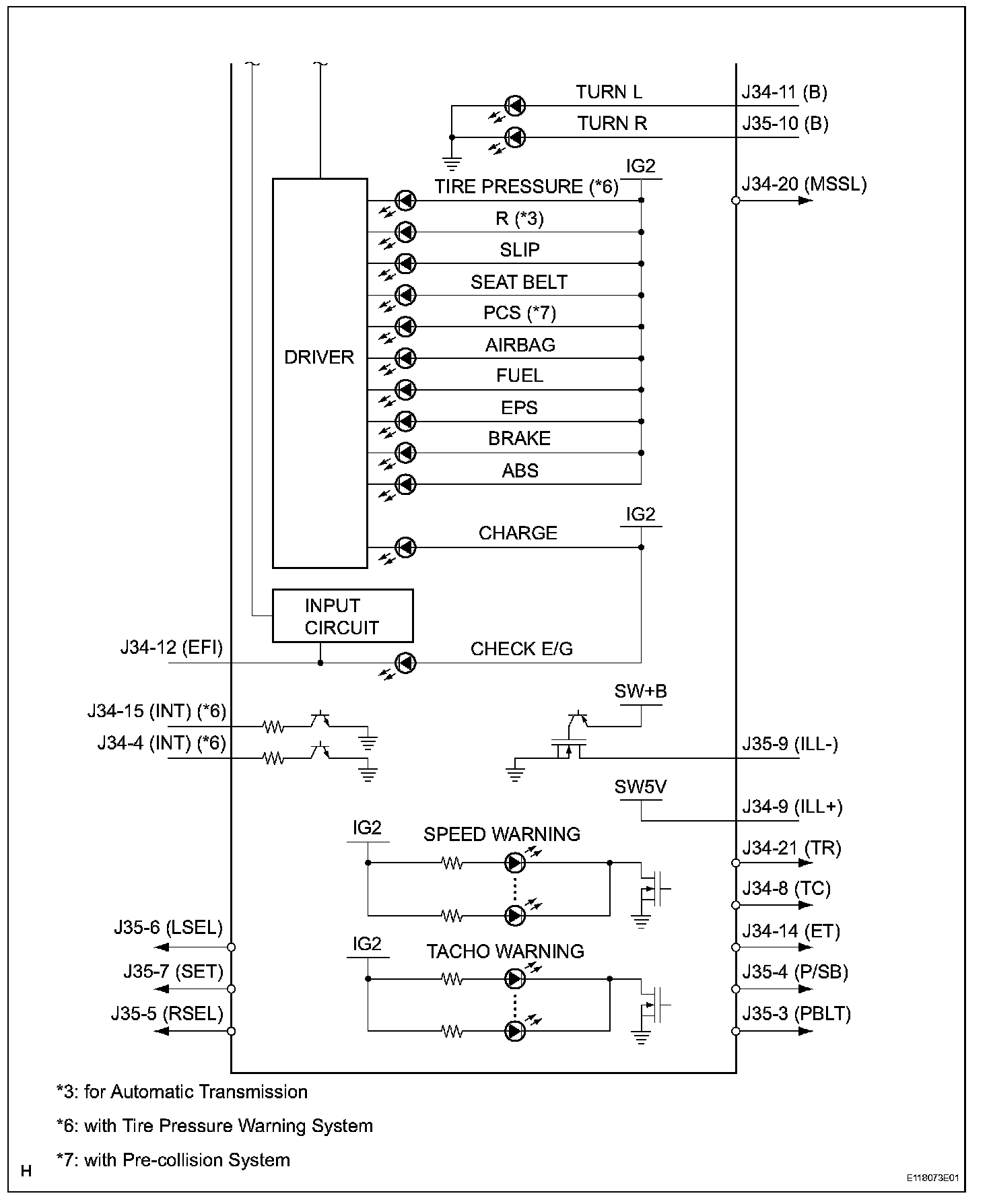

4. COMBINATION METER INNER CIRCUIT
