Amplifier: Service and Repair
REMOVAL1. REMOVE LUGGAGE COMPARTMENT TRIM COVER
2. REMOVE DECK SIDE TRIM BOX RH
3. REMOVE DECK SIDE TRIM BOX LH

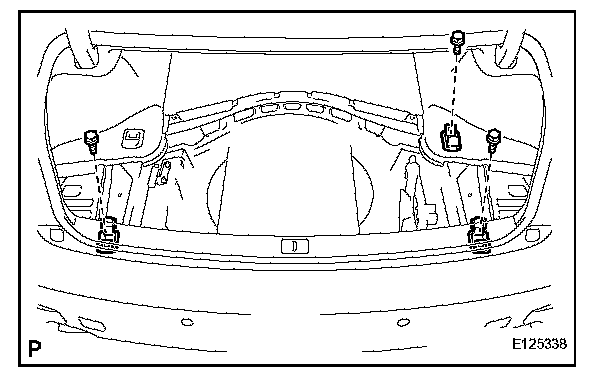

4. REMOVE ROPE HOOK ASSEMBLY
a. Remove the 3 bolts and 3 rope hook assemblies.
5. REMOVE REAR LUGGAGE COMPARTMENT TRIM COVER
6. REMOVE ROOM LIGHT ASSEMBLY
7. REMOVE ROPE HOOK
8. REMOVE FRONT LUGGAGE COMPARTMENT TRIM COVER

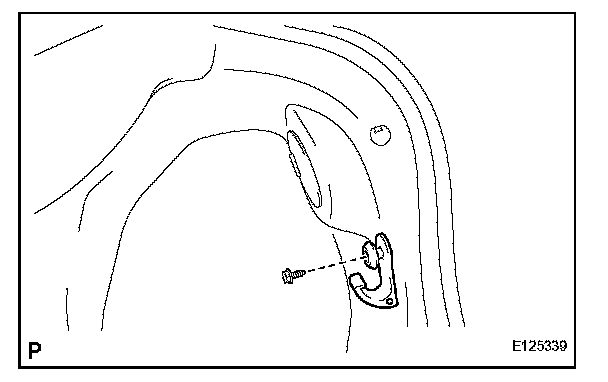

9. REMOVE LUGGAGE COMPARTMENT TRIM HOOK
a. Remove the screw and luggage compartment trim hook.

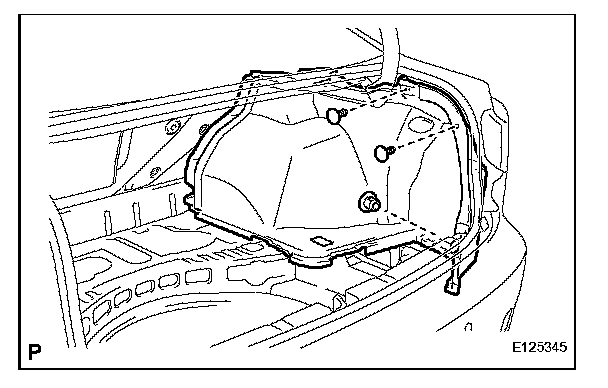

10. REMOVE SIDE LUGGAGE COMPARTMENT TRIM COVER
a. Using a clip remover, remove the 3 clips and side luggage compartment trim cover.

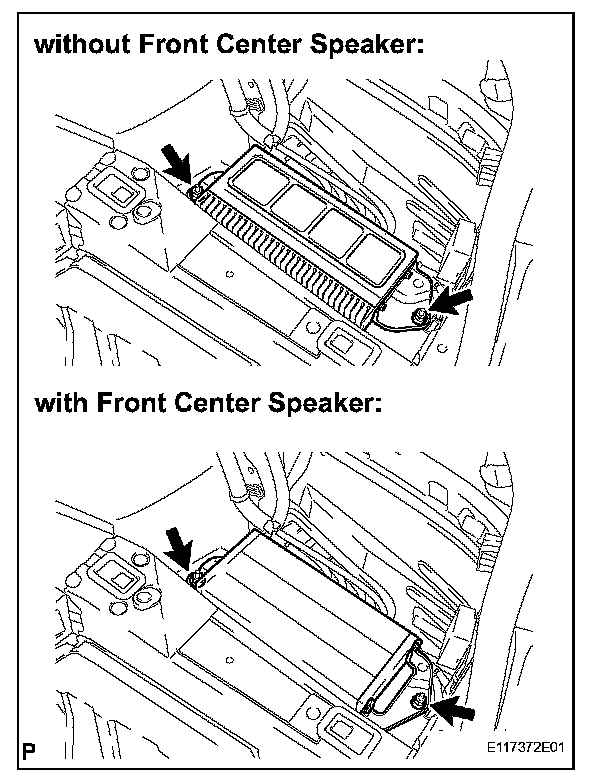

11. REMOVE STEREO COMPONENT AMPLIFIER ASSEMBLY WITH BRACKET
a. Disconnect the connectors.

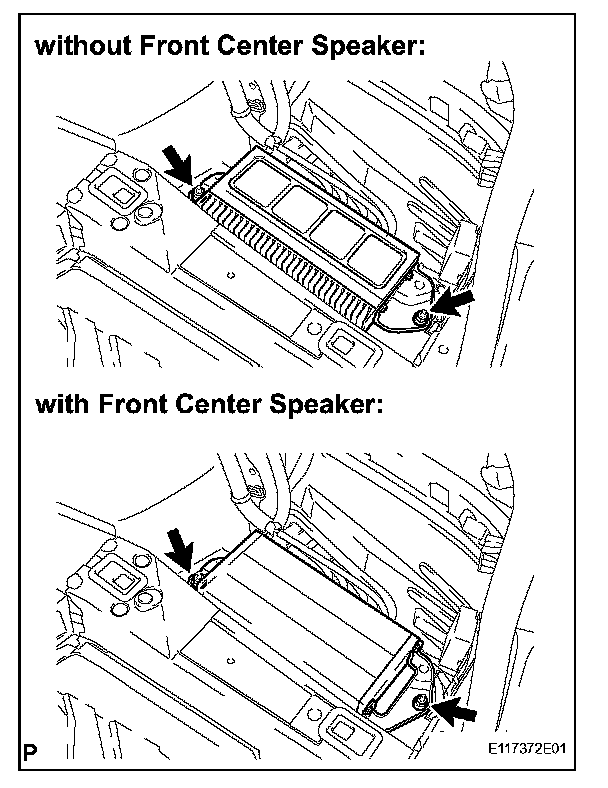

b. Remove the 2 nuts and the stereo component amplifier assembly with bracket.

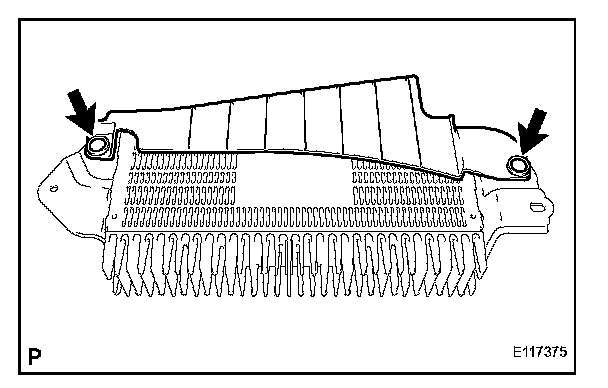

c. Disengage the 2 clips and remove the amplifier cover.

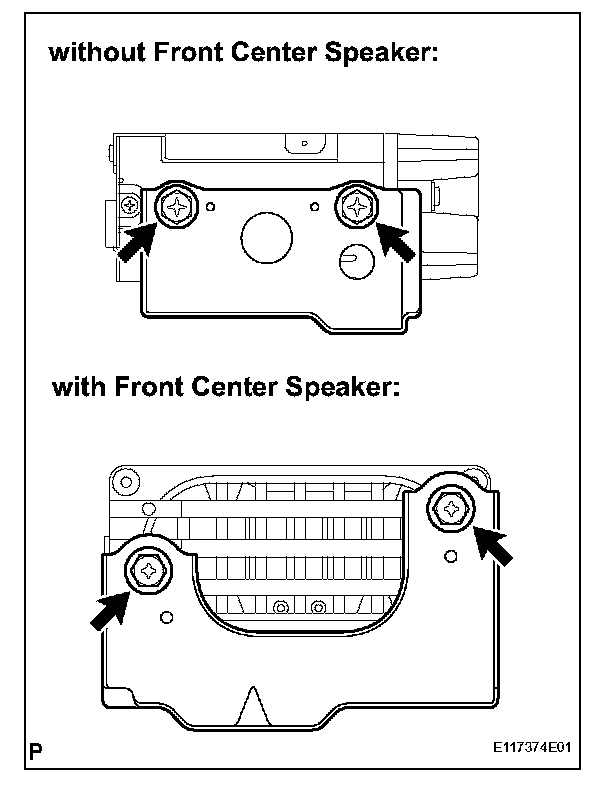

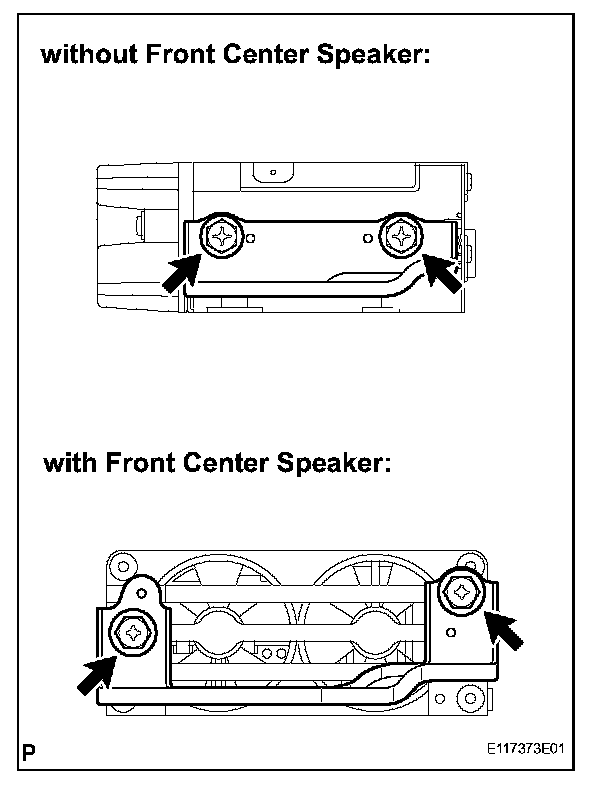

12. REMOVE NO. 1 AMPLIFIER BRACKET
a. Remove the 2 bolts and the No. 1 amplifier bracket.

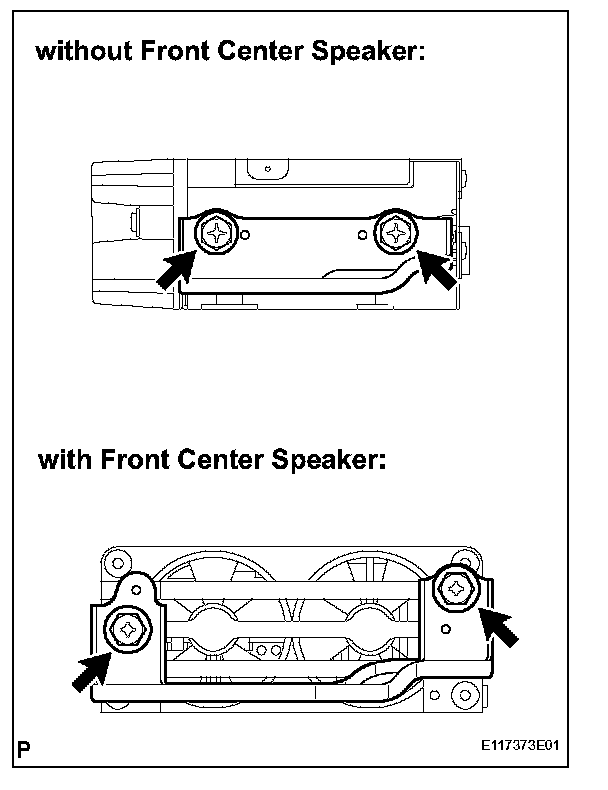

13. REMOVE NO. 2 AMPLIFIER BRACKET
a. Remove the 2 bolts and the No. 2 amplifier bracket.
14. REMOVE STEREO COMPONENT AMPLIFIER ASSEMBLY
INSTALLATION
1. INSTALL STEREO COMPONENT AMPLIFIER ASSEMBLY
2. INSTALL NO. 2 AMPLIFIER BRACKET
a. Install the No. 2 amplifier bracket with the 2 bolts.

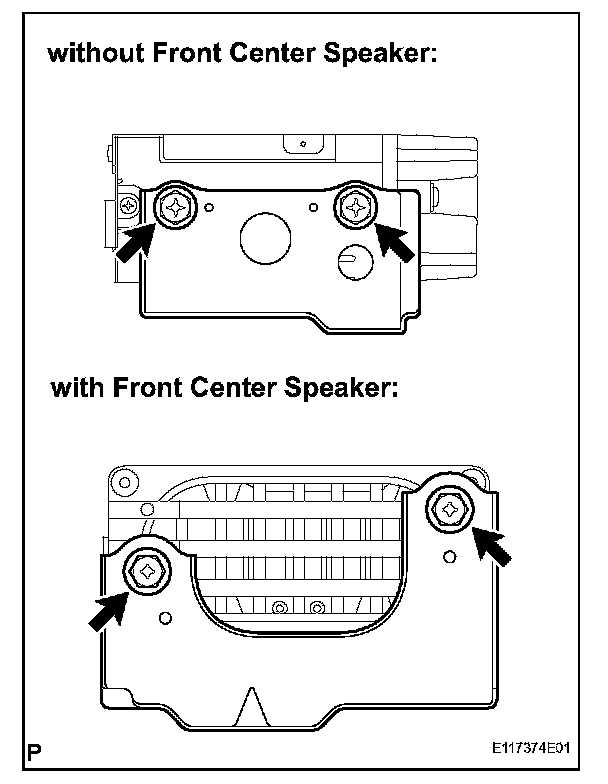

3. INSTALL NO. 1 AMPLIFIER BRACKET
a. Install the No. 1 amplifier bracket with the 2 bolts.
4. INSTALL STEREO COMPONENT AMPLIFIER ASSEMBLY WITH BRACKET

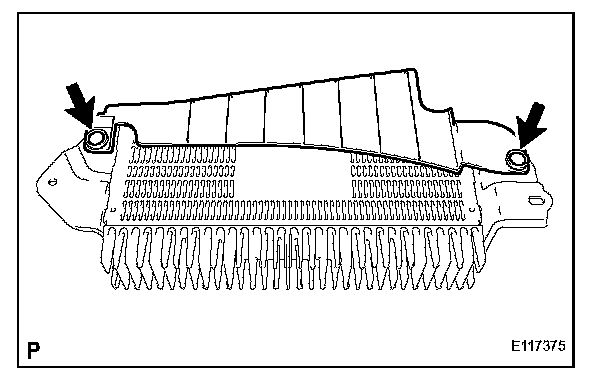

a. Install the amplifier cover with the 2 clips.
b. Install the stereo component amplifier assembly with bracket with the 2 nuts.
c. Connect the connectors.
5. INSTALL SIDE LUGGAGE COMPARTMENT TRIM COVER
6. INSTALL LUGGAGE COMPARTMENT TRIM HOOK
7. INSTALL FRONT LUGGAGE COMPARTMENT TRIM COVER
8. INSTALL ROPE HOOK
9. INSTALL ROOM LIGHT ASSEMBLY
10. INSTALL REAR LUGGAGE COMPARTMENT TRIM COVER
11. INSTALL ROPE HOOK ASSEMBLY
12. INSTALL DECK SIDE TRIM BOX LH
13. INSTALL DECK SIDE TRIM BOX RH
14. INSTALL LUGGAGE COMPARTMENT TRIM COVER
