Seals and Gaskets: Service and Repair

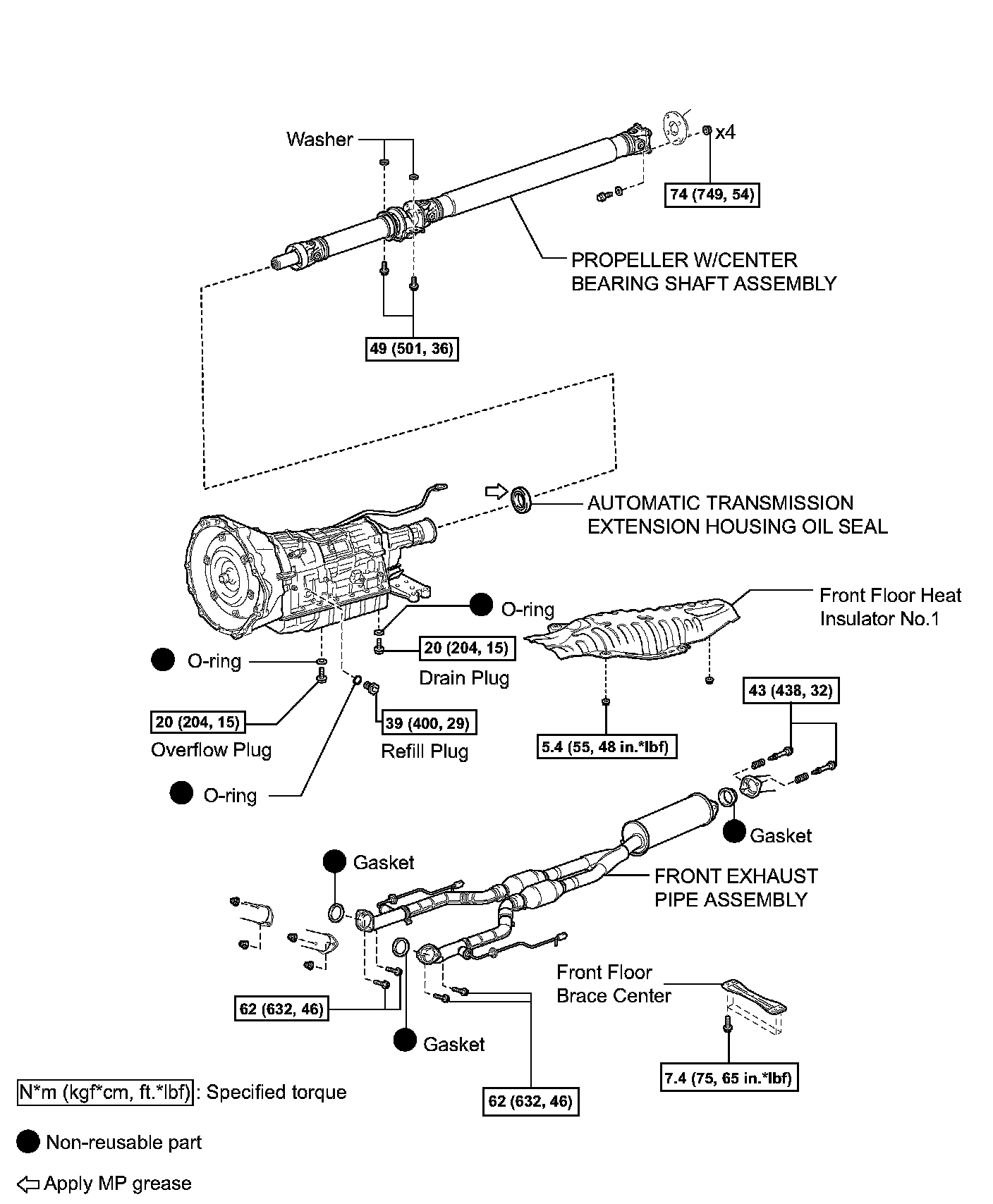

EXTENSION HOUSING REAR OIL SEALCOMPONENTS:
REMOVAL
1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL
2. REMOVE FRONT EXHAUST PIPE ASSEMBLY
3. REMOVE PROPELLER W/CENTER BEARING SHAFT ASSEMBLY
4. DRAIN AUTOMATIC TRANSMISSION FLUID

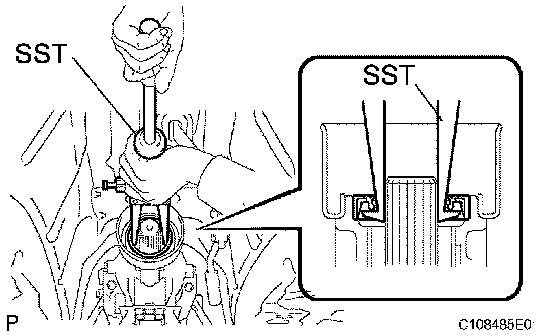

5. REMOVE AUTOMATIC TRANSMISSION EXTENSION HOUSING OIL SEAL
a. Using SST, remove the oil seal.
SST 09308-00010
INSTALLATION

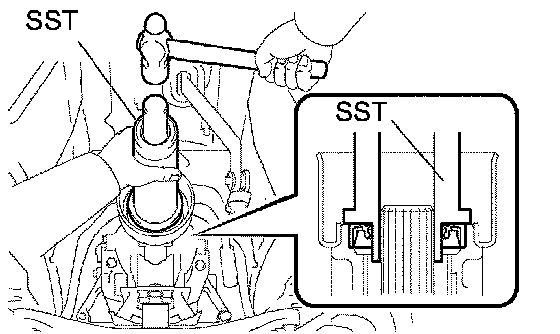

1. INSTALL AUTOMATIC TRANSMISSION EXTENSION HOUSING OIL SEAL
a. Coat the lip of a new oil seal with MP grease.
b. Using SST and hammer, drive in a new oil seal.
SST 09316-60011 (09316-00011)
NOTICE:
^ Keep the lip free from foreign matter.
^ Do not tap the oil seal at an angle.
2. INSTALL PROPELLER W/CENTER BEARING SHAFT ASSEMBLY
3. INSTALL FRONT EXHAUST PIPE ASSEMBLY
4. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL
5. ADD AUTOMATIC TRANSMISSION FLUID
6. CHECK FOR EXHAUST GAS LEAKS
7. PERFORM INITIALIZATION
