Headlight (Hi-Beam) Circuit
Headlight (HI-BEAM) CircuitDESCRIPTION
The engine room No. 2 relay block receives headlight HI switch information from the combination switch, and turns on the headlights.

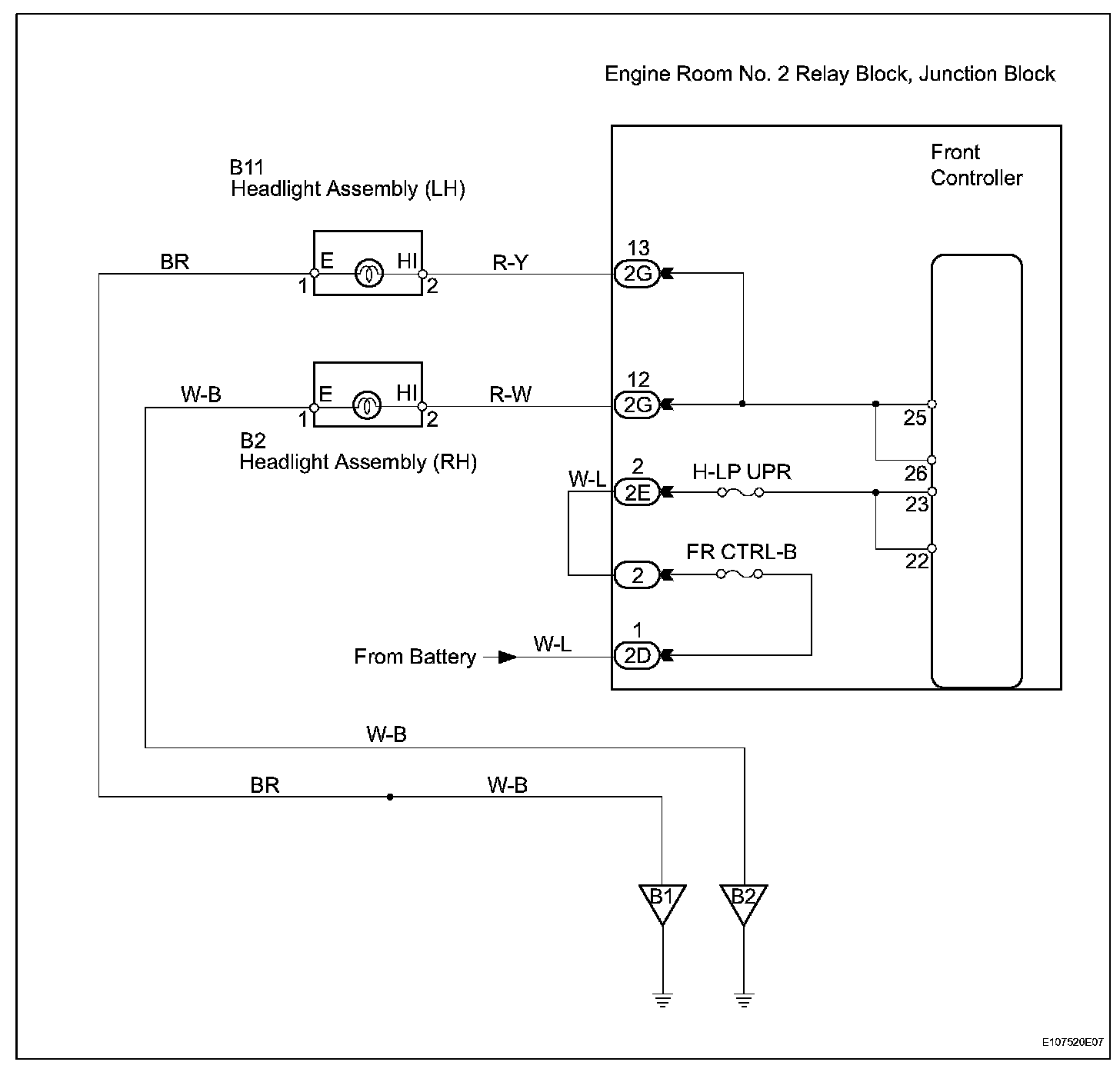

Wiring Diagram:

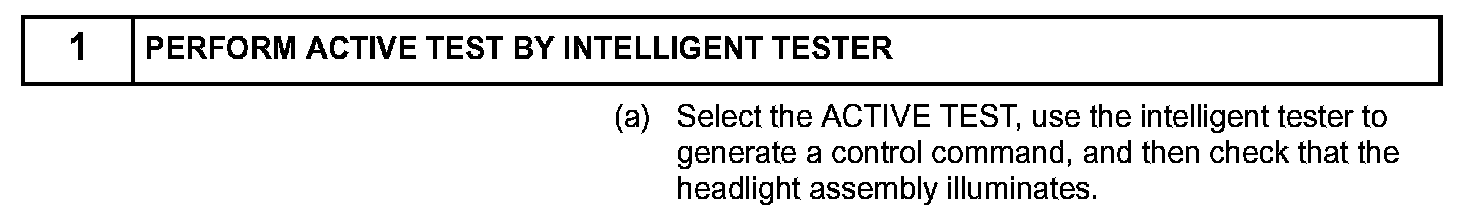

Step 1:

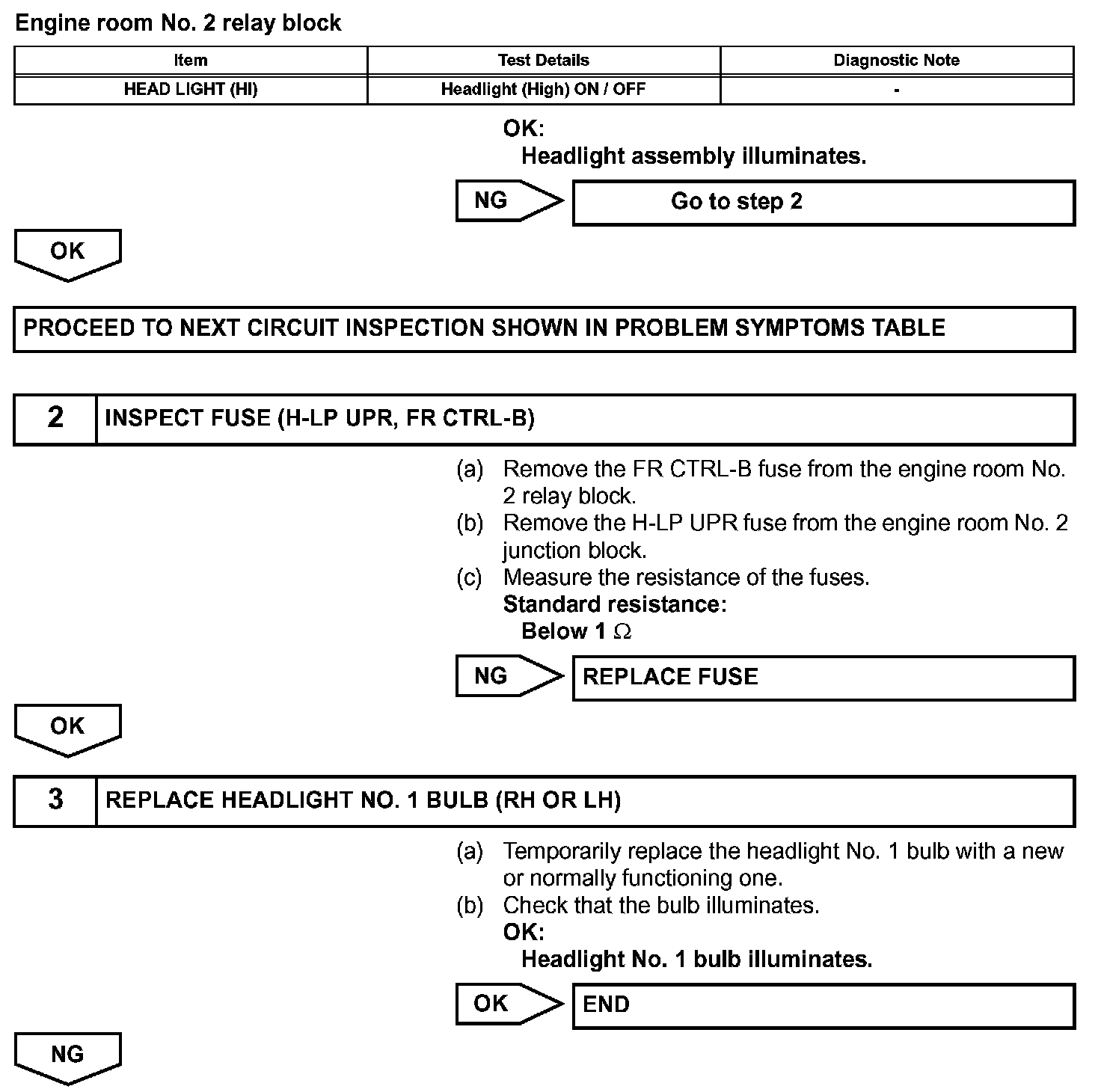

Step 1(continued)-3:

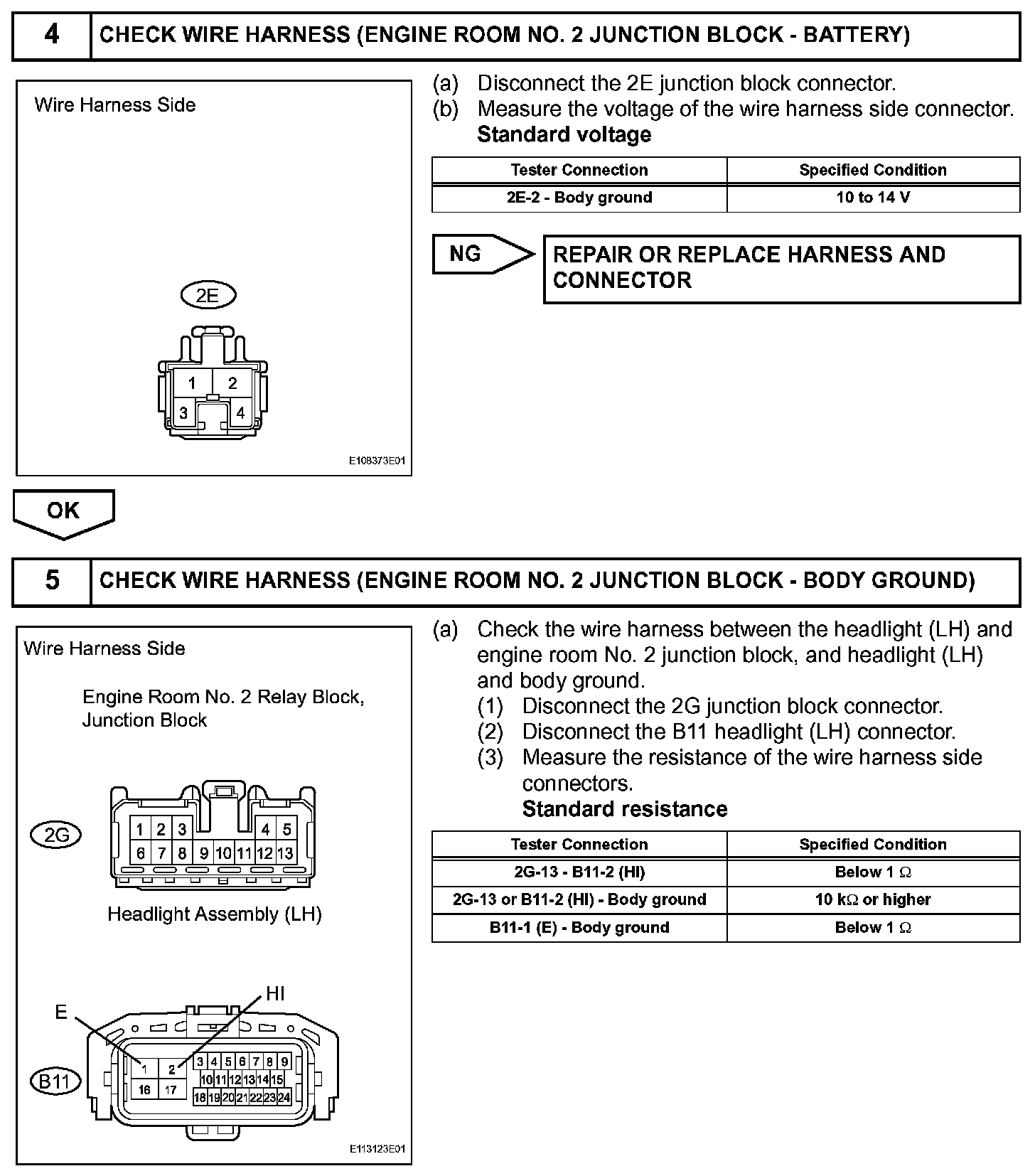

Step 4-5:

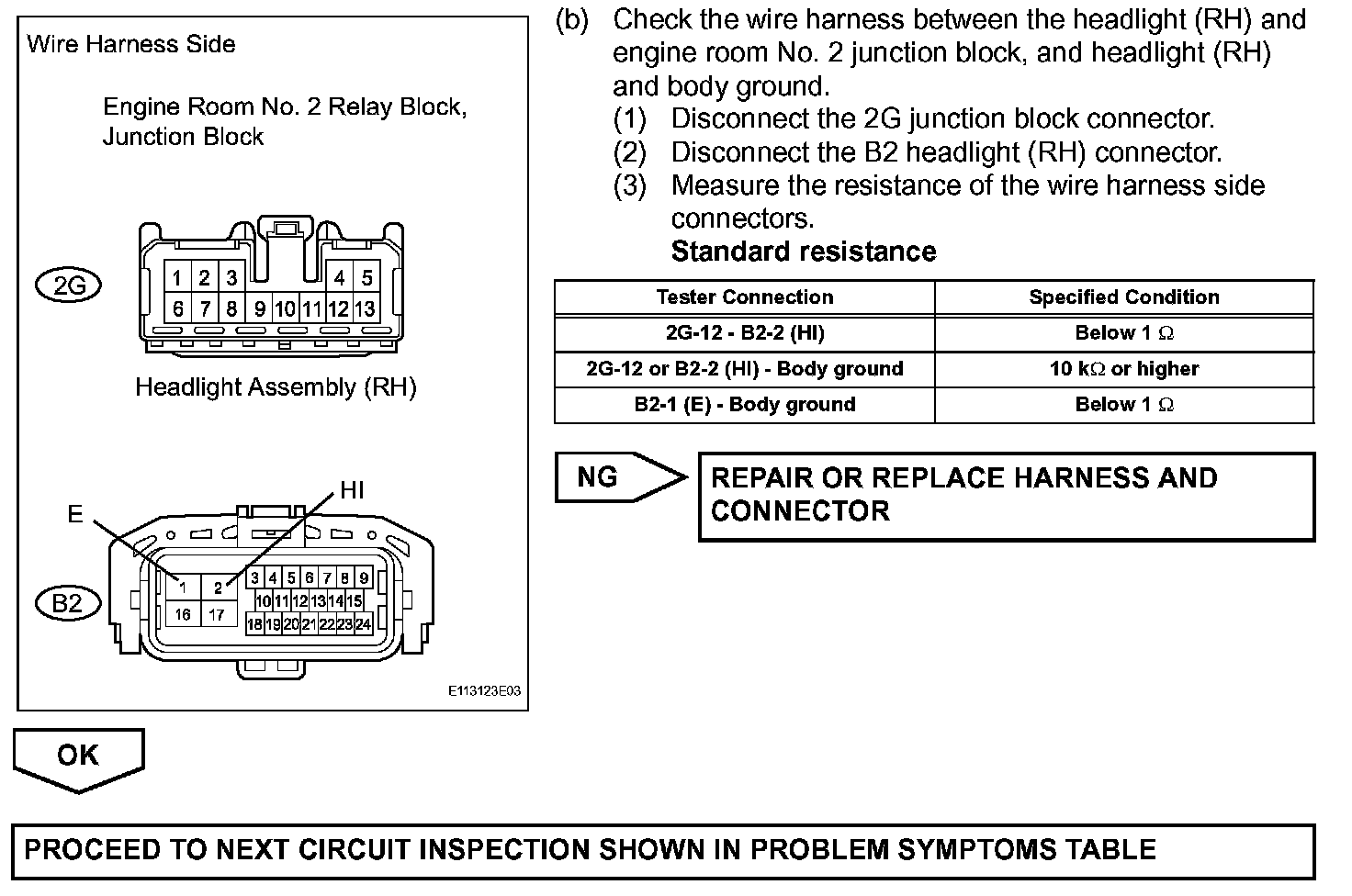

Step 5(continued):
INSPECTION PROCEDURE
