Rear Suspension Arm No.2 LH
REPLACEMENT1. REMOVE REAR WHEEL
2. REMOVE EXHAUST PIPE ASSEMBLY CENTER
3. REMOVE STABILIZER BAR REAR
4. SEPARATE STRUT ROD ASSEMBLY REAR
5. SEPARATE HEIGHT CONTROL SENSOR SUB-ASSEMBLY REAR RH
6. SEPARATE REAR SUSPENSION ARM ASSEMBLY NO. 2 LH
7. SEPARATE REAR SUSPENSION ARM ASSEMBLY NO. 2 RH
HINT: Separate the RH side by the procedures with the LH side.
8. SEPARATE REAR SUSPENSION ARM ASSEMBLY NO.1 LH
9. SEPARATE REAR SUSPENSION ARM ASSEMBLY NO.1 RH
HINT: Separate the RH side by the procedures with the LH side.
10. REMOVE REAR SUSPENSION MEMBER SUB-ASSEMBLY
11. REMOVE REAR SUSPENSION ARM ASSEMBLY NO. 2 LH

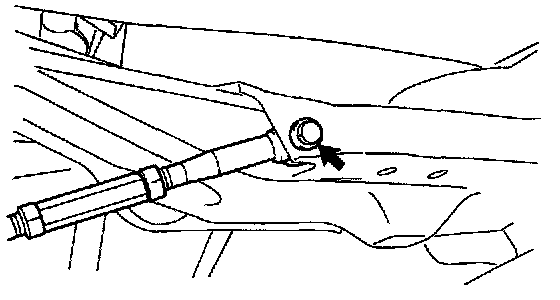

a. Remove the bolt and rear suspension arm No. 2 (inner side).

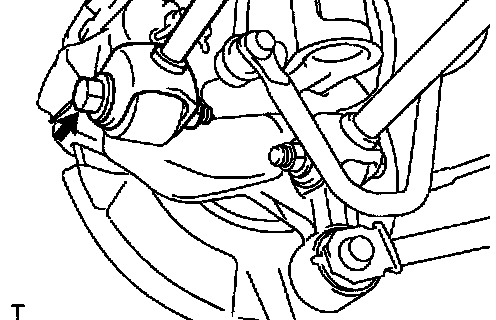

b. Remove the bolt, nut and disconnect the rear suspension arm No. 2 (outer side) from rear axle carrier.
HINT: Keep the nut fixed while loosening and removing the bolt.
12. TEMPORARY TIGHTEN REAR SUSPENSION ARM ASSEMBLY NO. 2 LH
a. Install the rear suspension arm No. 2 (inner side) with the bait and temporarily tighten the bolt.

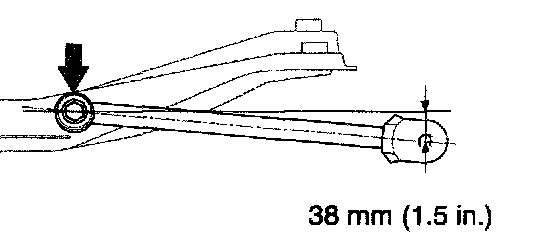

b. Set the suspension arm in the position in the illustration and fully tighten the bolt.
Torque: 100 Nm (1,020 kgf-cm, 74 ft. lbs.)
13. INSTALL REAR SUSPENSION MEMBER SUB-ASSEMBLY
14. TEMPORARY TIGHTEN REAR SUSPENSION ARM ASSEMBLY NO. 1 LH
15. TEMPORARY TIGHTEN REAR SUSPENSION ARM ASSEMBLY NO. 1 RH
HINT: Temporarily tighten the RH side by the procedures with the LH side.
16. TEMPORARY TIGHTEN REAR SUSPENSION ARM ASSEMBLY NO. 2 LH
17. TEMPORARY TIGHTEN REAR SUSPENSION ARM ASSEMBLY NO. 2 RH
HINT: Temporarily tighten the RH side by the procedures with the LH side.
18. TEMPORARY TIGHTEN STRUT ROD ASSEMBLY REAR
19. CONNECT HEIGHT CONTROL SENSOR SUB-ASSEMBLY REAR RH
20. STABILIZE SUSPENSION
21. FULLY TIGHTEN REAR SUSPENSION ARM ASSEMBLY NO. 1 LH
22. FULLY TIGHTEN REAR SUSPENSION ARM ASSEMBLY NO. 1 RH
HINT: Fully tighten the RH side by the procedures with the LH side.
23. FULLY TIGHTEN REAR SUSPENSION ARM ASSEMBLY NO. 2 LH
24. FULLY TIGHTEN REAR SUSPENSION ARM ASSEMBLY NO. 2 RH
HINT: Fully tighten the RH side by the procedures with the LH side.
25. FULLY TIGHTEN STRUT ROD ASSEMBLY REAR
26. INSTALL STABILIZER BAR REAR
27. INSTALL EXHAUST PIPE ASSEMBLY CENTER
28. INSTALL REAR WHEEL
Torque: 103 Nm (1,050 kgf-cm, 76 ft. lbs.)
29. INSPECT REAR WHEEL ALIGNMENT
30. HEADLIGHT AIM ONLY
