Seals and Gaskets: Service and Repair
REPLACEMENT1. REMOVE FRONT FLOOR BRACE CENTER
2. REMOVE RR SUSPENSION MEMBER BRACE REAR LOWER LH
3. REMOVE RR SUSPENSION MEMBER BRACE REAR LOWER RH
4. DISCONNECT HEATED OXYGEN SENSOR
5. REMOVE EXHAUST PIPE ASSY
6. REMOVE FRONT FLOOR HEAT INSULATOR NO. 1
7. REMOVE PARKING BRAKE CABLE HEAT INSULATOR
8. REMOVE PROPELLER W/CENTER BEARING SHAFT ASSY
9. DRAIN AUTOMATIC TRANSMISSION FLUID
a. Remove the drain plug and gasket, and drain ATF.
b. Install a new gasket and the drain plug.
Torque: 20 Nm (205 kgf-cm, 15 ft. lbs.)
10. REMOVE AUTOMATIC TRANSMISSION FLANGE YOKE ASSY

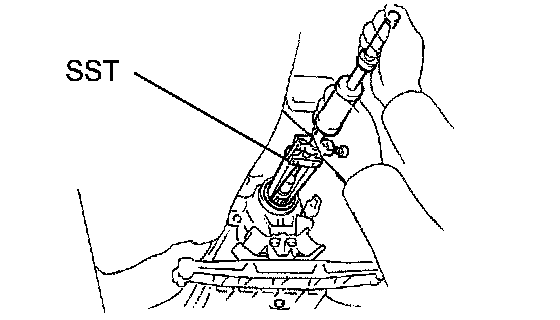

a. Using SST and a hammer, cut out the nut.
SST 09930-00010

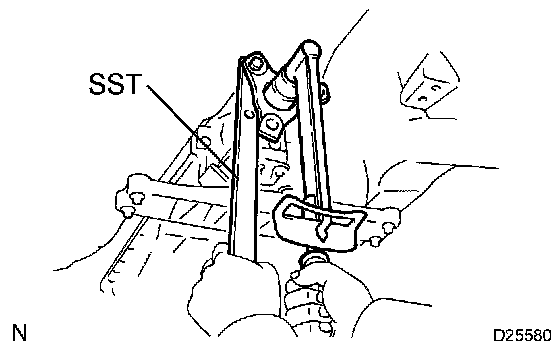

b. Using SST and a 30 mm deeper socket wrench, remove the nut.
SST 09330-00021
c. Tap the transmission flange with a plastic faced hammer to remove it.
d. Using a screwdriver, pry out the oil seal from the transmission flange.
11. REMOVE AUTOMATIC TRANSMISSION EXTENSION HOUSING OIL SEAL

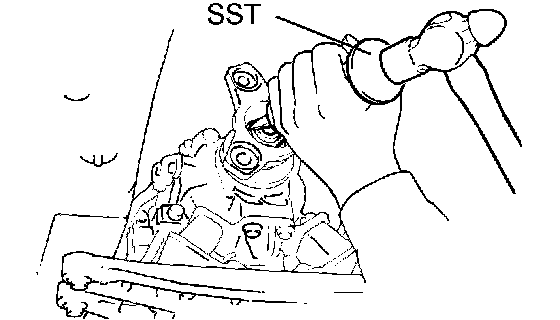

a. Using SST, tap out the oil seal.
SST 09308-00010
12. INSTALL AUTOMATIC TRANSMISSION EXTENSION HOUSING OIL SEAL
a. Coat a new oil seal lip with MP grease.

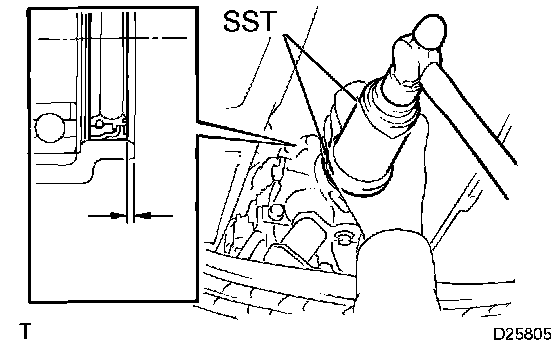

b. Using SST and a hammer, tap in the oil seal with the lip facing downward.
SST 09316-60011 (09316-00011, 09316-00051)
Oil seal depth from flat end: 2.0 ± 0.2 mm (0.079 ± 0.088 inch)
13. INSTALL AUTOMATIC TRANSMISSION FLANGE YOKE ASSY

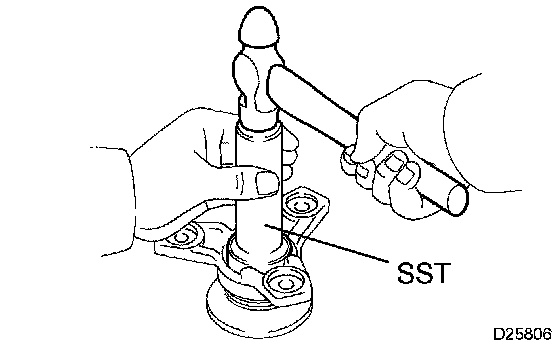

a. Using SST and a hammer, tap in a new oil seal.
SST 09517-36010
b. Install the transmission flange.

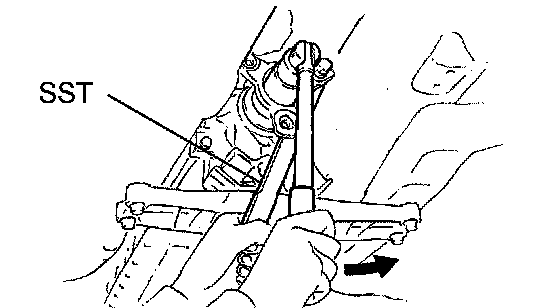

c. Using SST and a 30 mm deeper socket wrench, install a new nut.
SST 09330-00021
Torque: 126 Nm (1,280 kgf-cm, 92 ft. lbs.)
d. Using a chisel and hammer, tap in the nut.
14. INSTALL PARKING BRAKE CABLE HEAT INSULATOR
15. INSTALL FRONT FLOOR HEAT INSULATOR NO. 1
16. INSTALL EXHAUST PIPE ASSY
17. CONNECT HEATED OXYGEN SENSOR
18. INSTALL RR SUSPENSION MEMBER BRACE REAR LOWER RH
19. INSTALL RR SUSPENSION MEMBER BRACE REAR LOWER LH
20. INSTALL FRONT FLOOR BRACE CENTER
21. INSTALL PROPELLER W/CENTER BEARING SHAFT ASSY
22. ADD AUTOMATIC TRANSMISSION FLUID
Fluid type: TOYOTA ATF T-IV
23. INSPECT AUTOMATIC TRANSMISSION FLUID
24. CHECK FOR EXHAUST GAS LEAKS
