Pinout Values and Diagnostic Parameters
TERMINALS OF ECUTerminals Of Control Module / Pinouts Part 1:
Terminals Of Control Module / Pinouts Part 2:

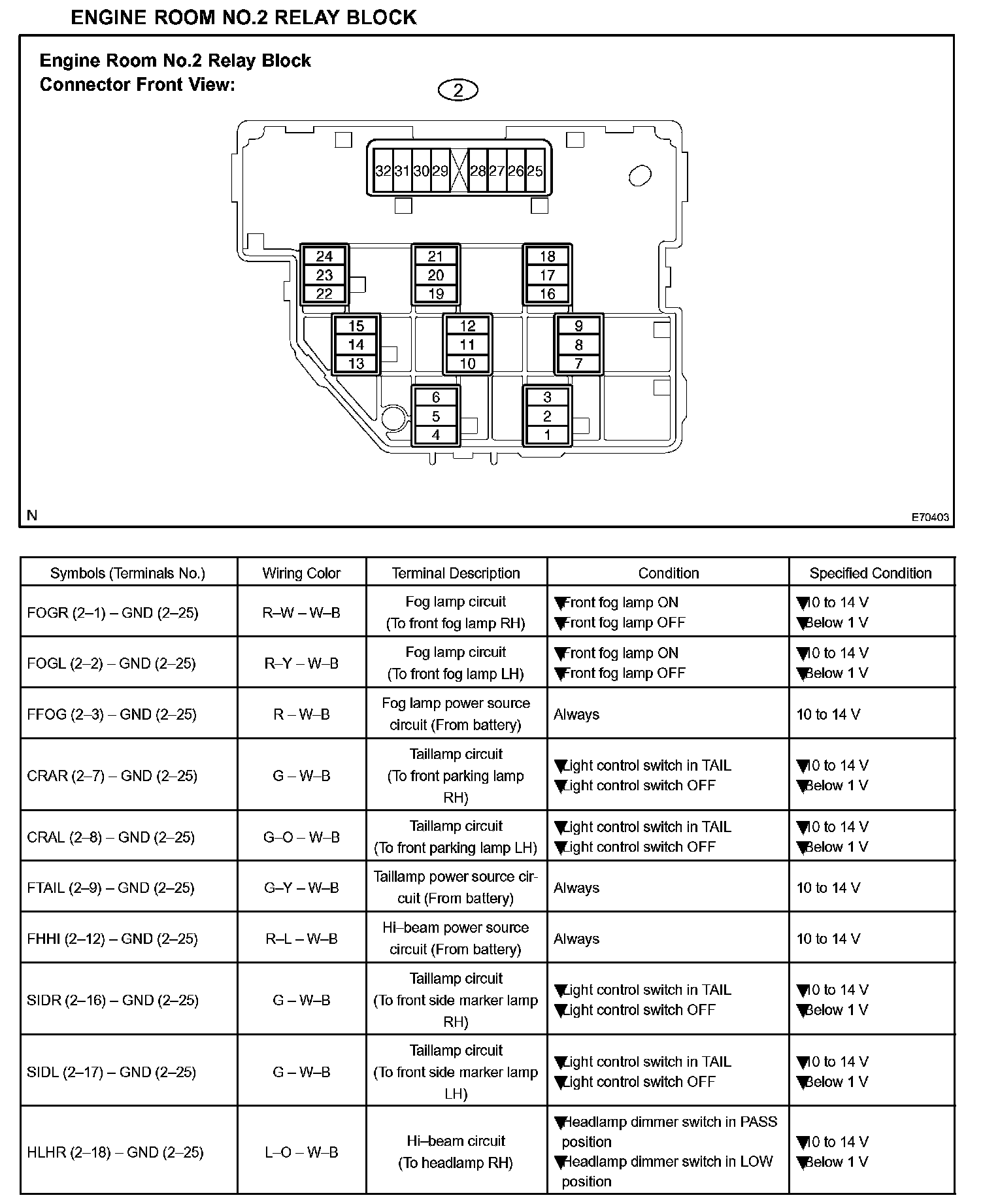

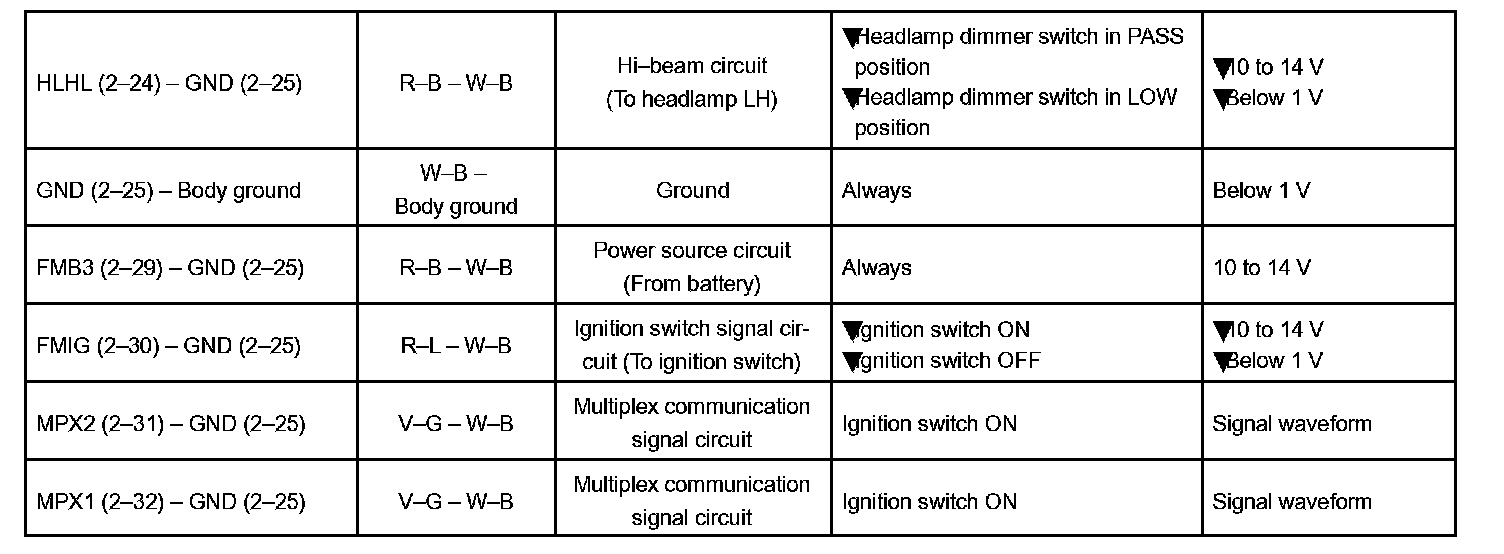

1. ENGINE ROOM NO.2 RELAY BLOCK
Terminals Of Control Module / Pinouts Part 1:
Terminals Of Control Module / Pinouts Part 2:
Terminals Of Control Module / Pinouts Part 3:

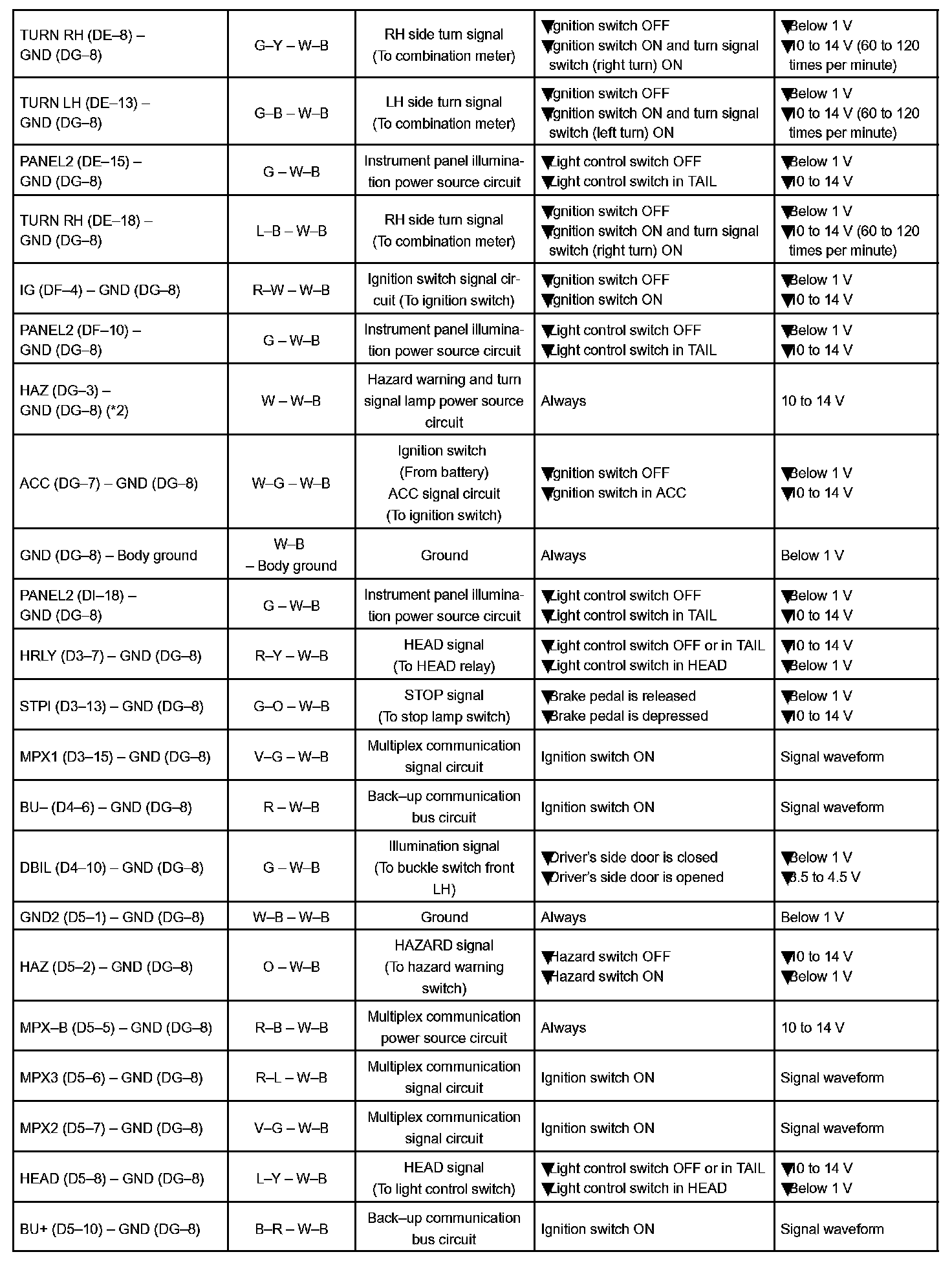

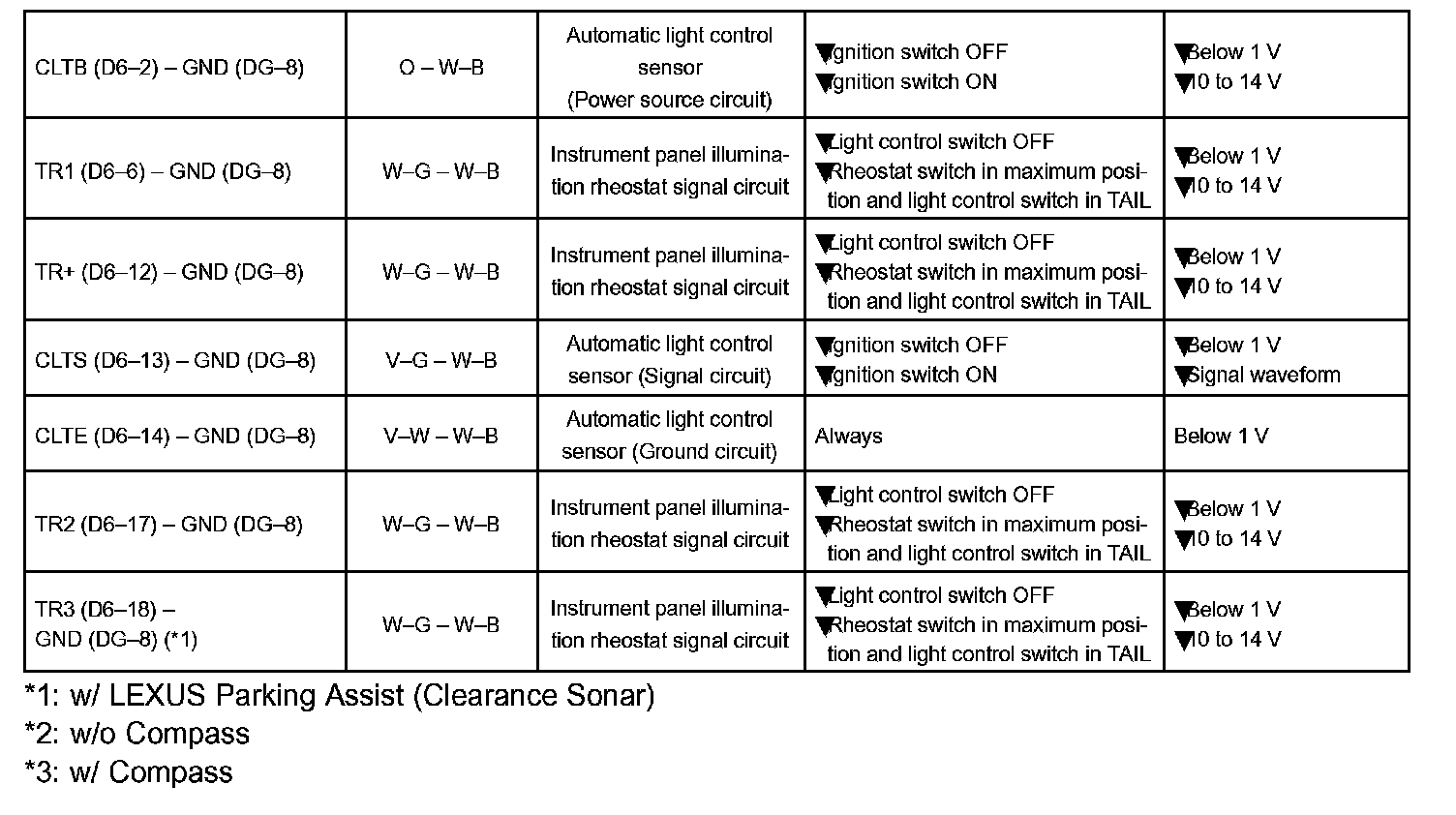

2. DRIVER SIDE JUNCTION BLOCK
Terminals Of Control Module / Pinouts Part 1:
Terminals Of Control Module / Pinouts Part 2:

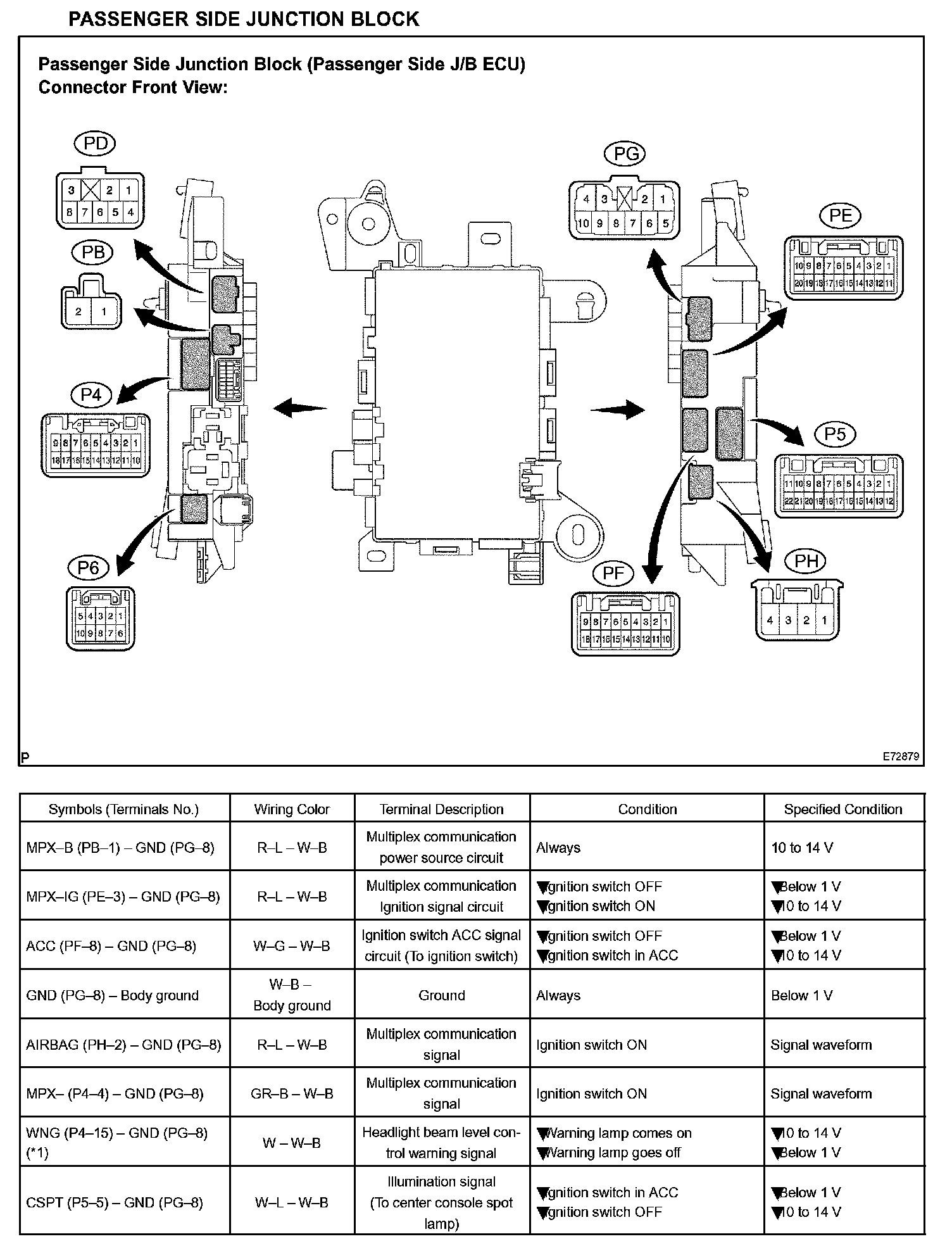

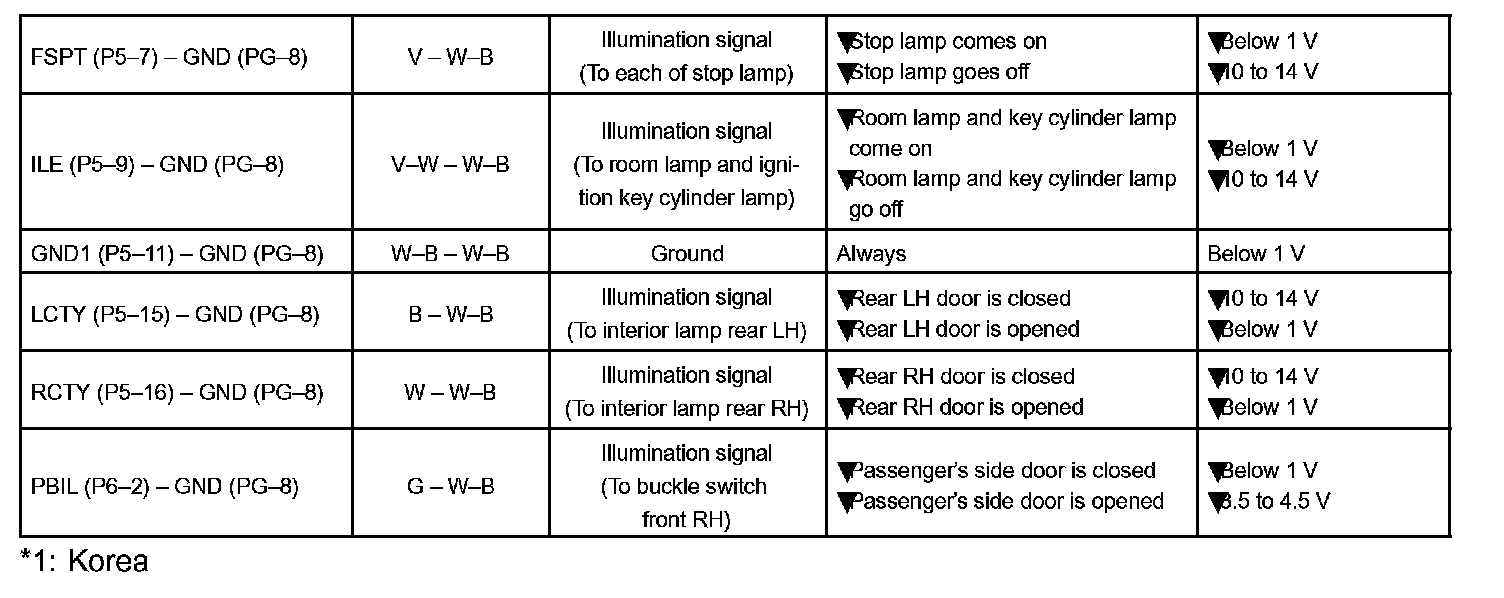

3. PASSENGER SIDE JUNCTION BLOCK
Terminals Of Control Module / Pinouts Part 1:
Terminals Of Control Module / Pinouts Part 2:

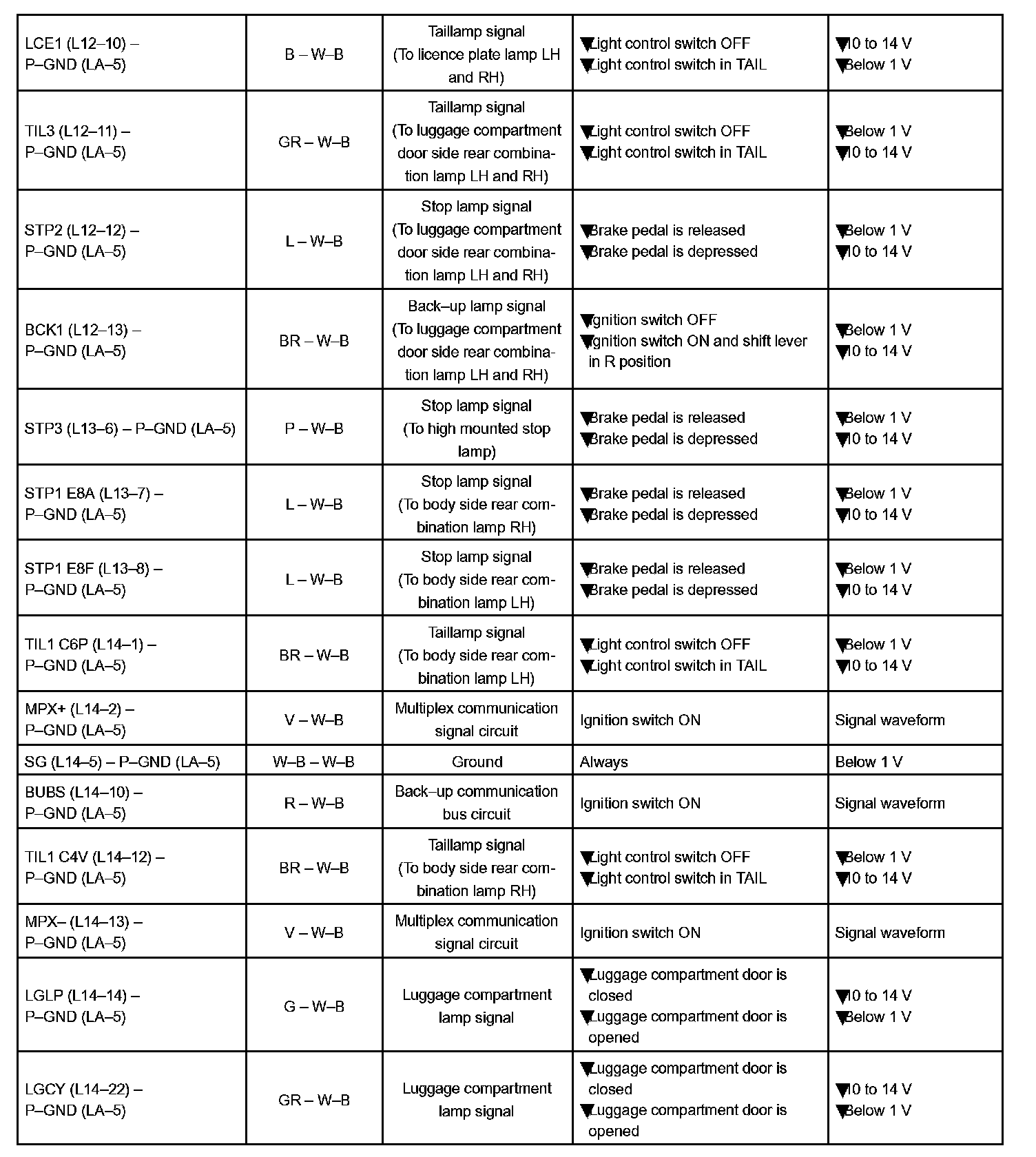

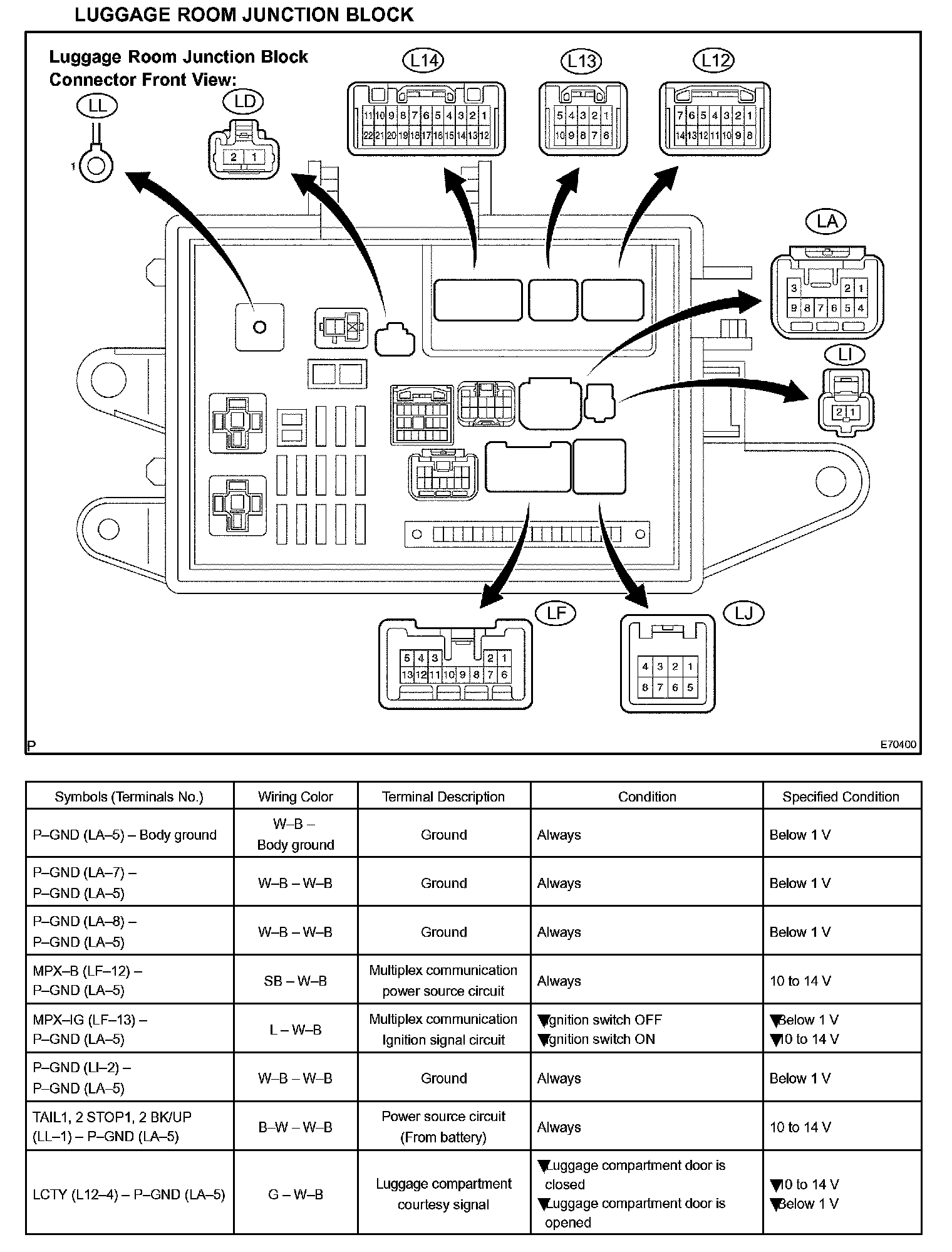

4. LUGGAGE ROOM JUNCTION BLOCK
Terminals Of Control Module / Pinouts:

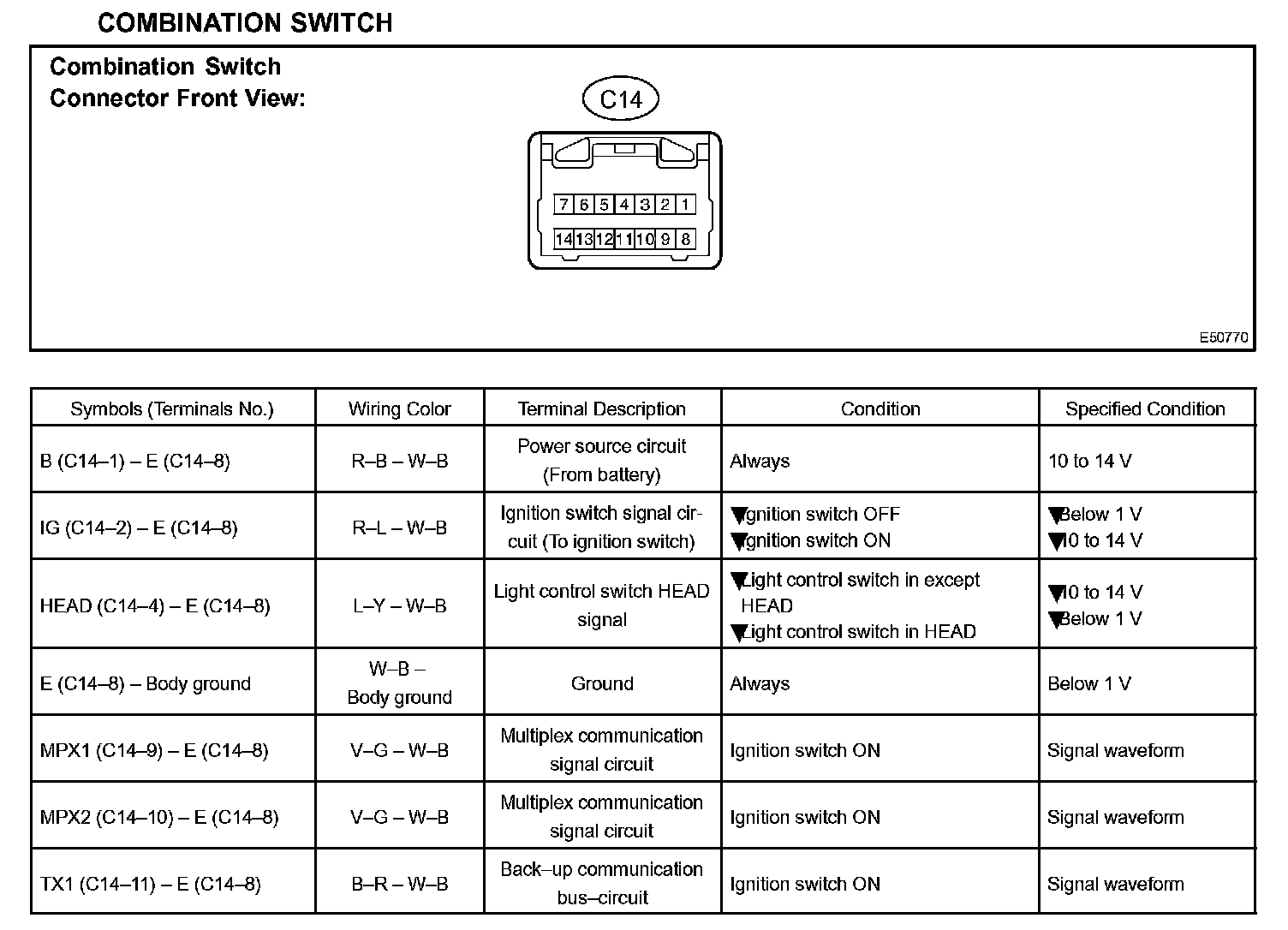

5. COMBINATION SWITCH
Terminals Of Control Module / Pinouts:

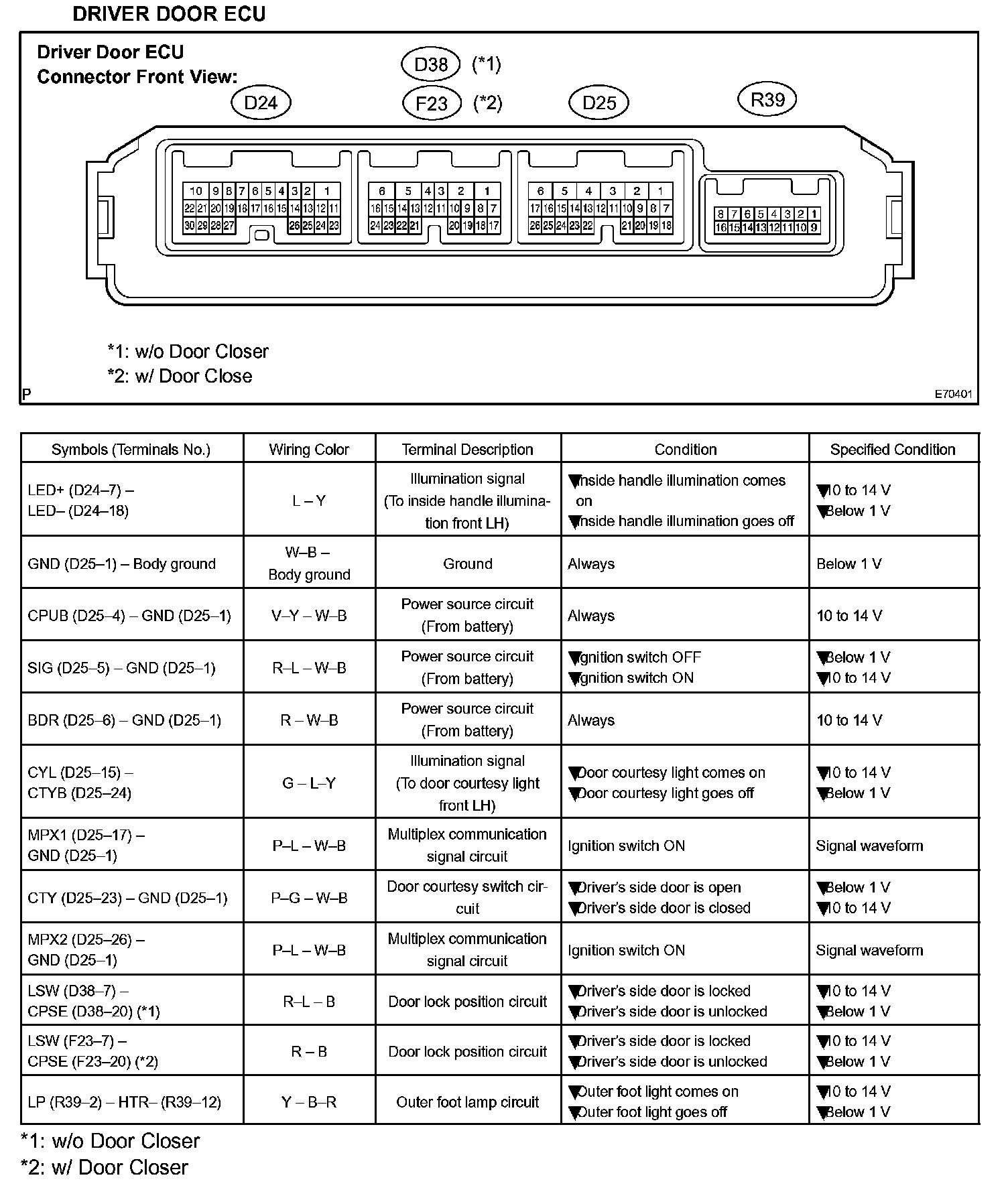

6. DRIVER DOOR ECU
Terminals Of Control Module / Pinouts:

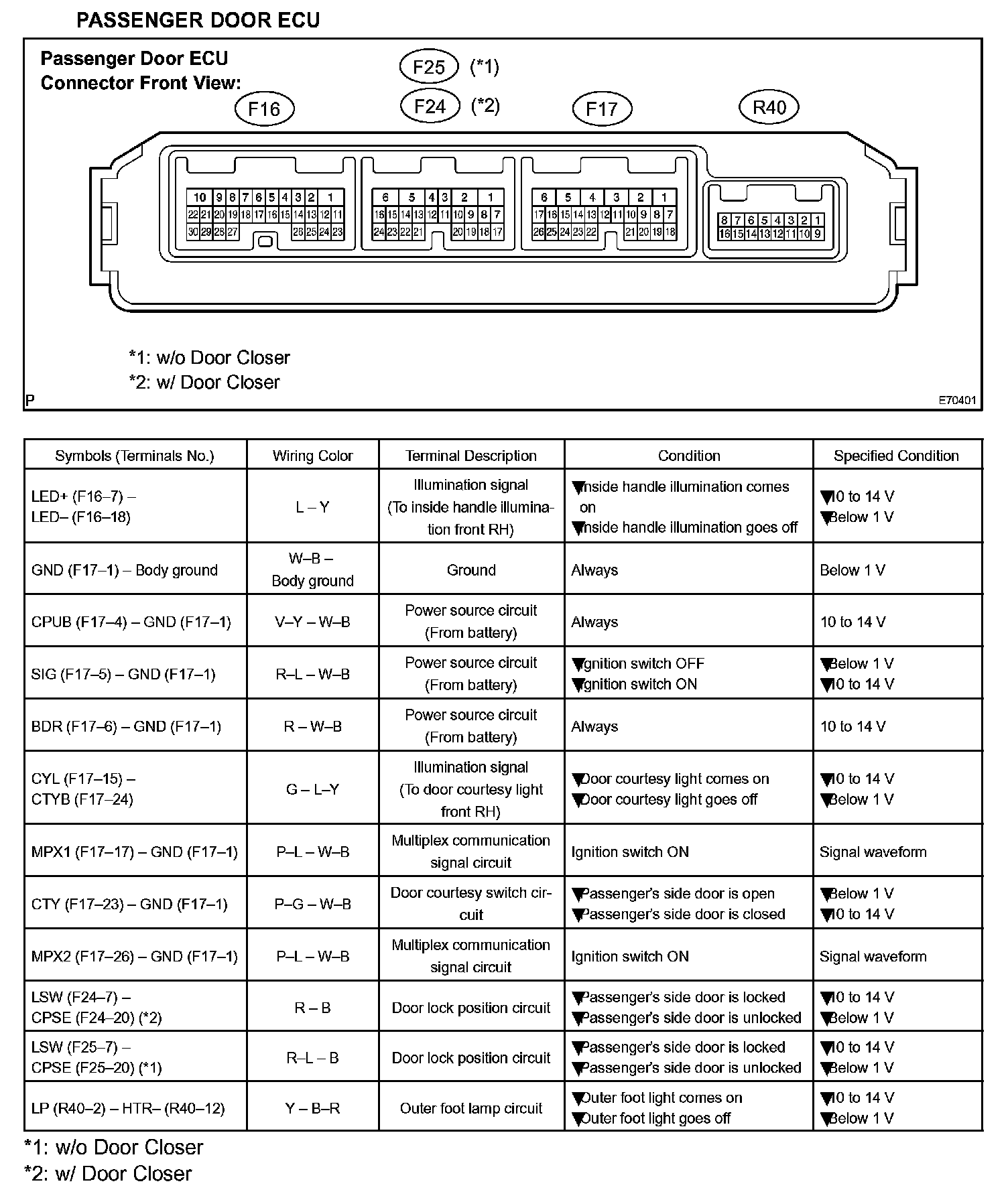

7. PASSENGER DOOR ECU
Terminals Of Control Module / Pinouts:

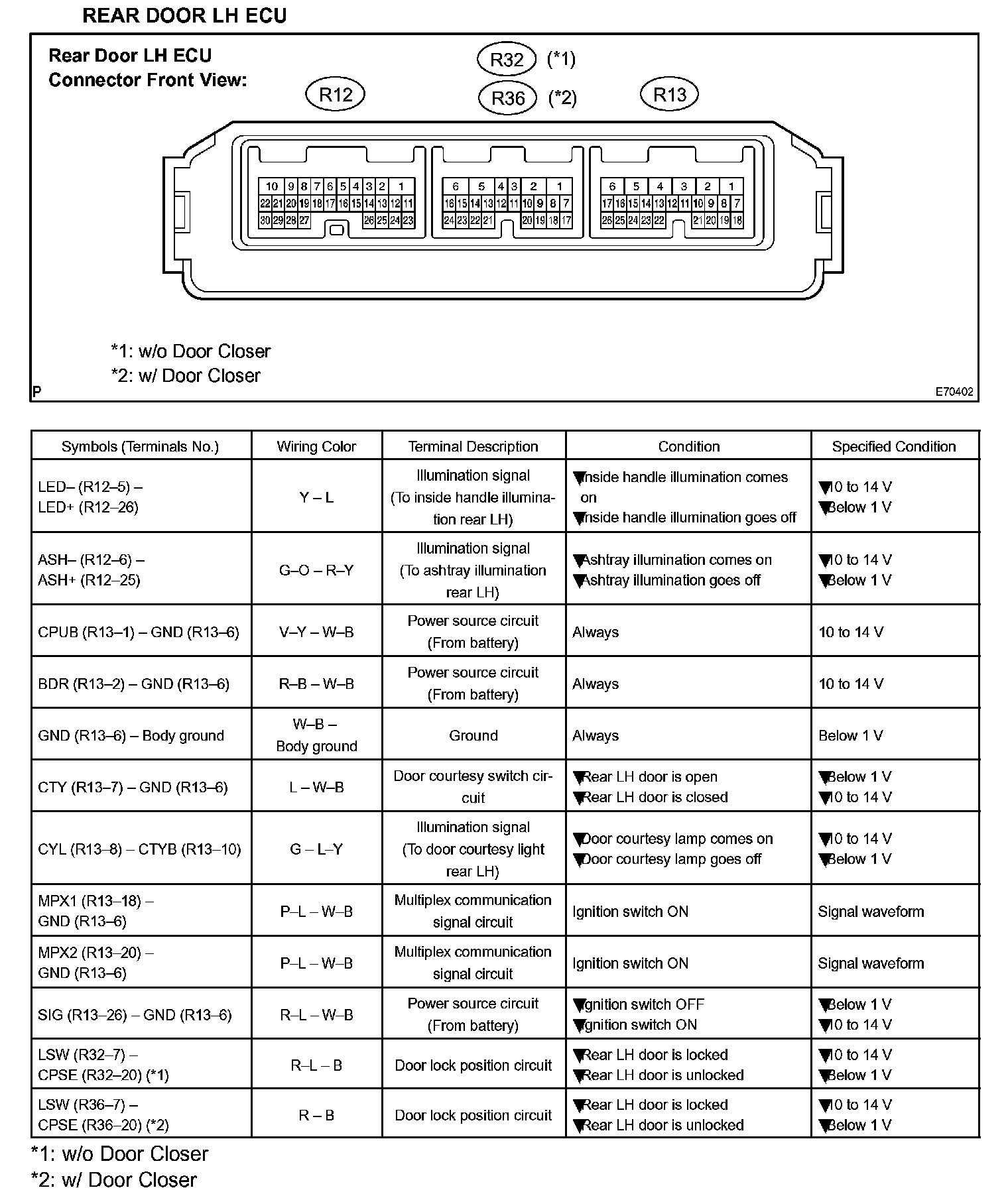

8. REAR DOOR LH ECU
Terminals Of Control Module / Pinouts:

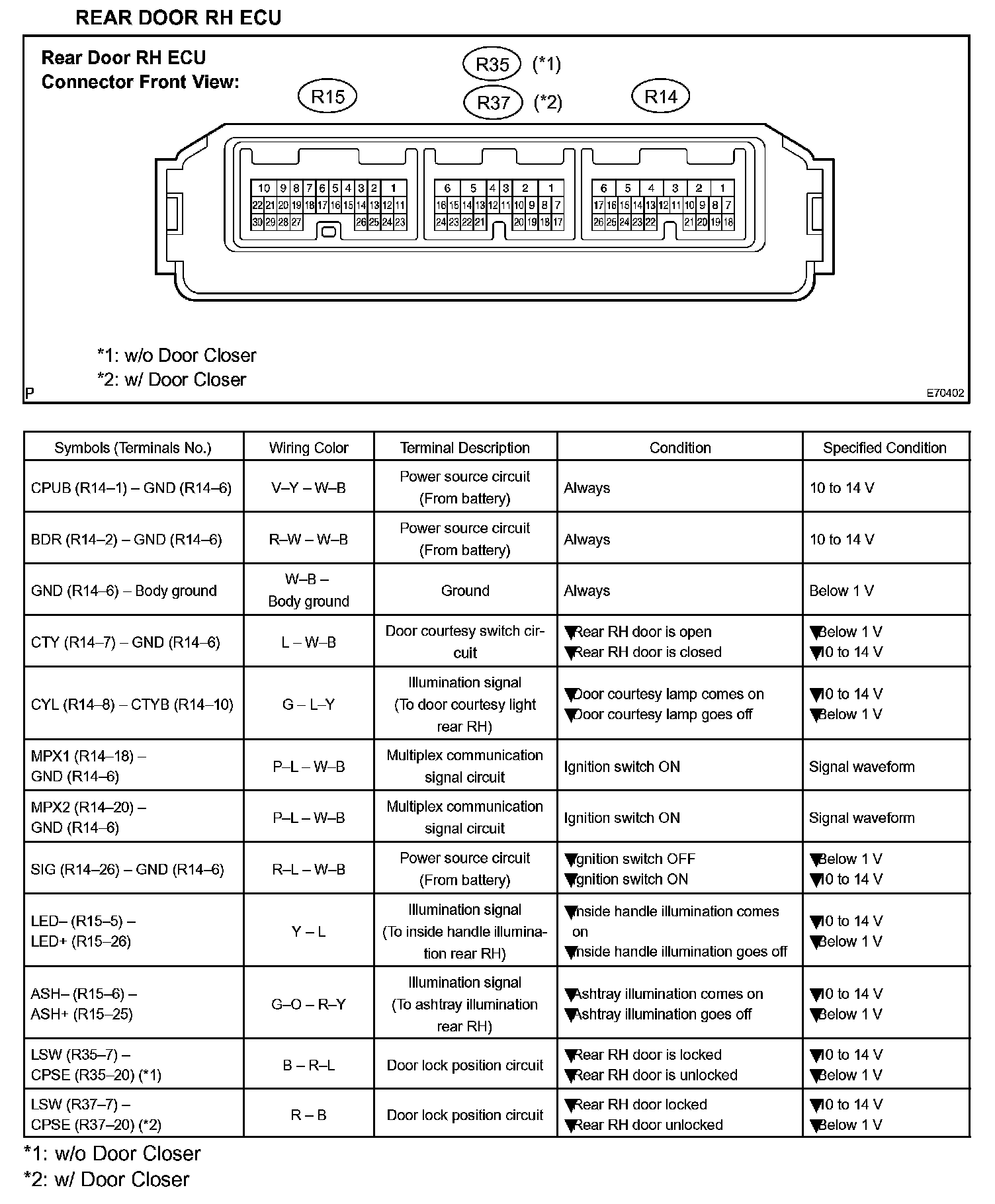

9. REAR DOOR RH ECU
Terminals Of Control Module / Pinouts Part 1:
Terminals Of Control Module / Pinouts Part 2:

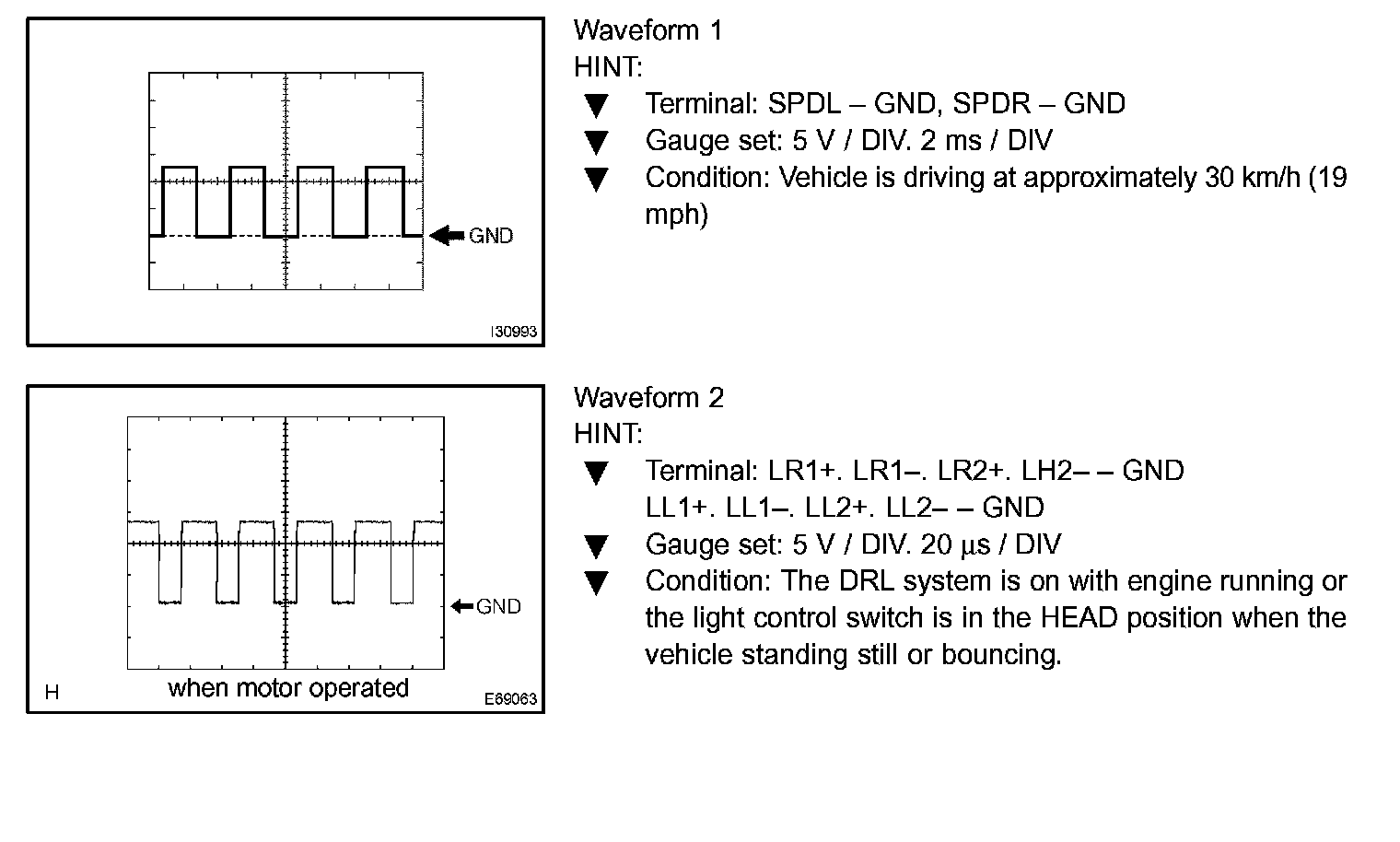

Oscilloscope Waveforms:

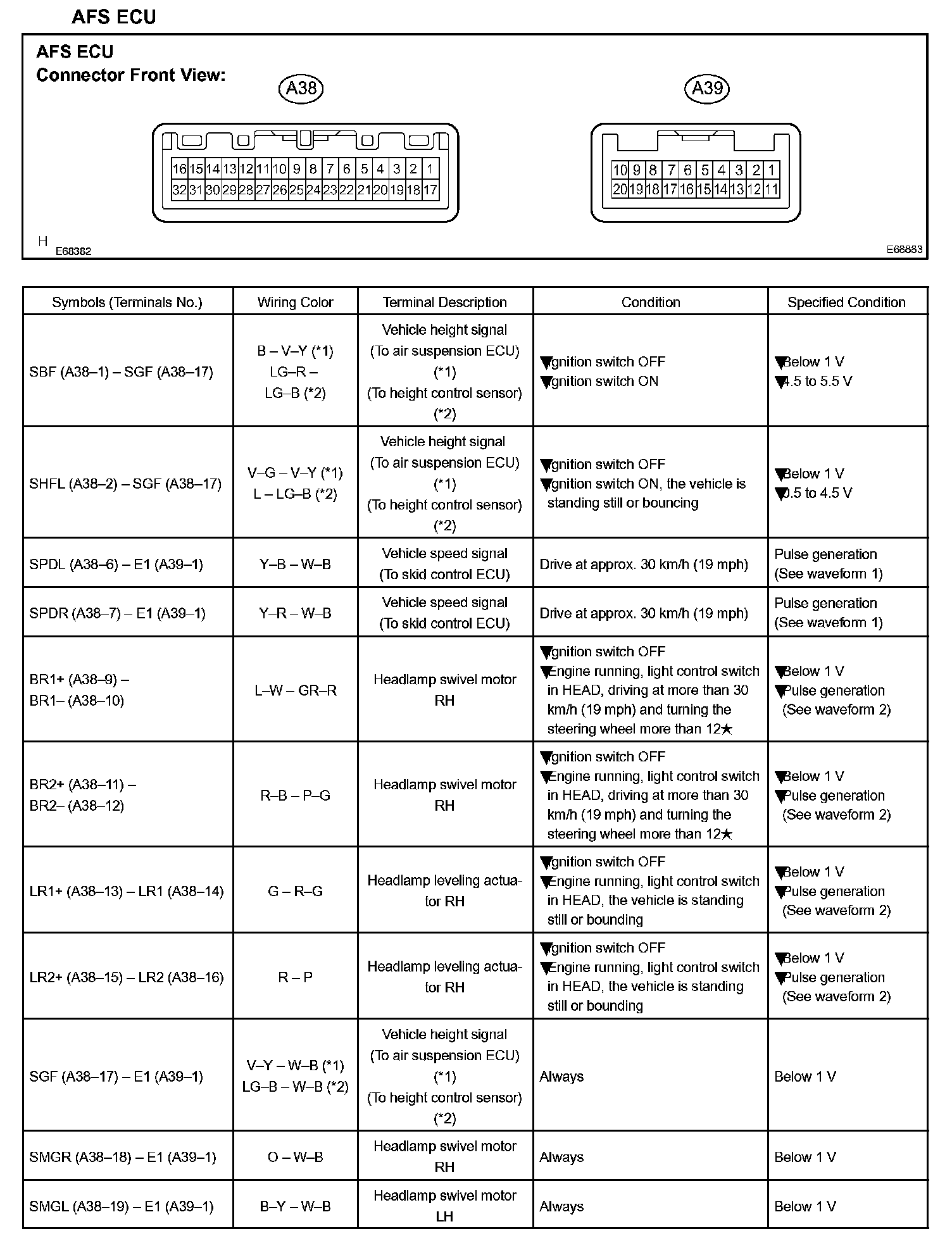

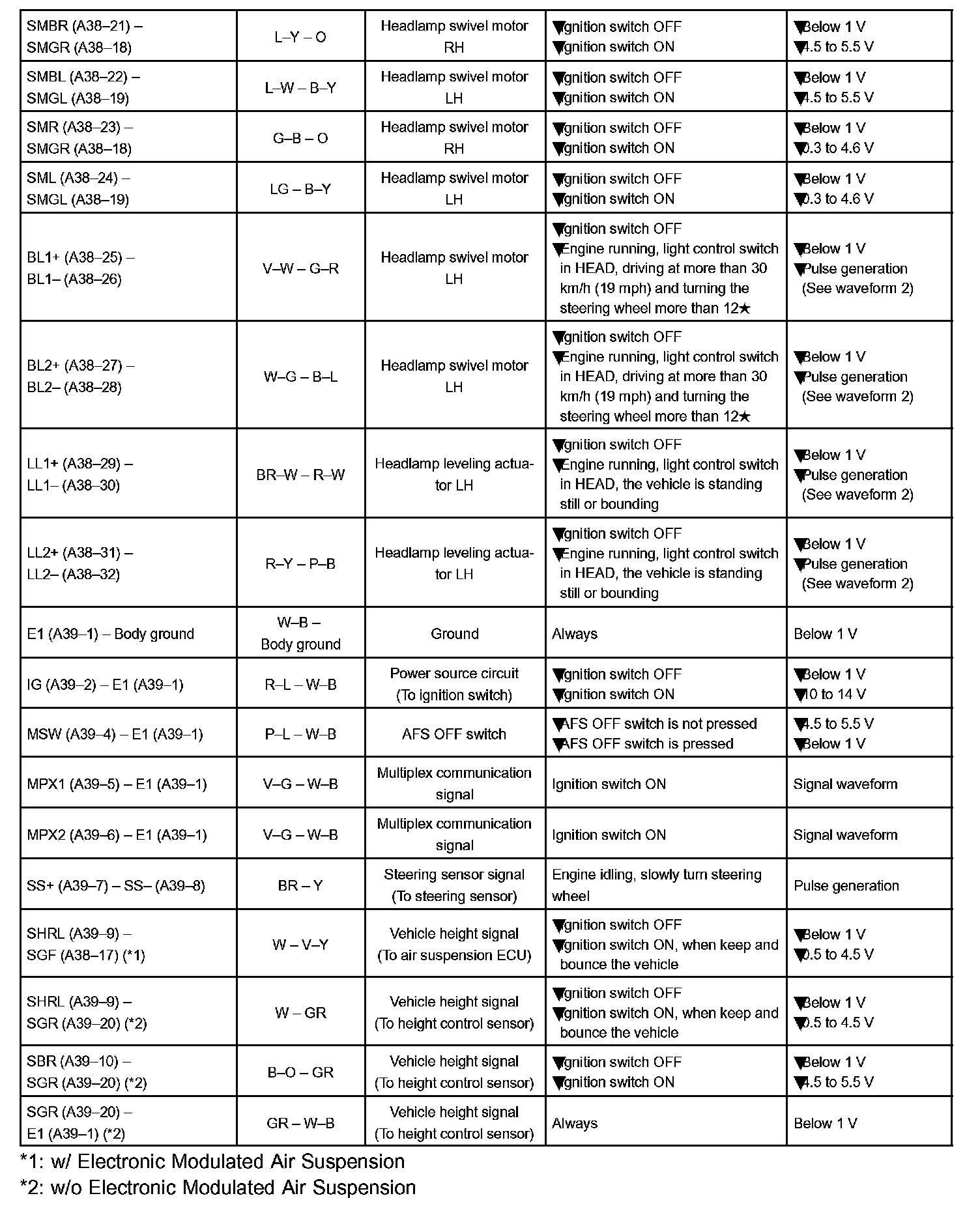

10. AFS ECU
If the value is not within the standard range, it is possible there is some defect on the vehicle side. Inspect the fuse, wire harness and connector.
