Ignition Coil: Service and Repair
IGNITION COIL ASSYREPLACEMENT
1. DISCONNECT ENGINE WIRE NO. 3 (BATTERY NEGATIVE TERMINAL)
2. DRAIN ENGINE COOLANT (RH BANK)
3. REMOVE FRONT SUSPENSION UPPER BRACE CENTER (W/O TEMS, RH BANK)
4. REMOVE V-BANK COVER SUB-ASSY
5. REMOVE AIR CLEANER CAP SUB-ASSY (RH BANK)
6. REMOVE EMISSION CONTROL VALVE SET (RH BANK)
7. REMOVE INTAKE AIR SURGE TANK (RH BANK)
8. REMOVE IGNITION COIL ASSY

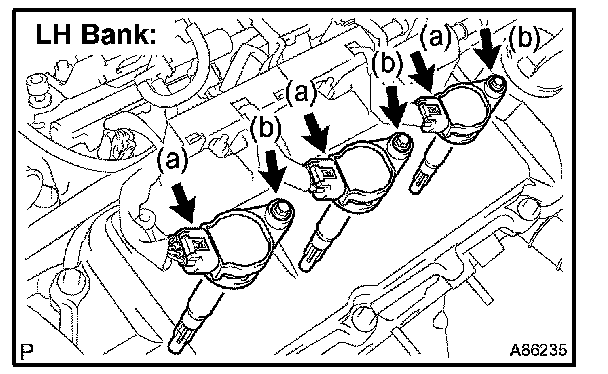

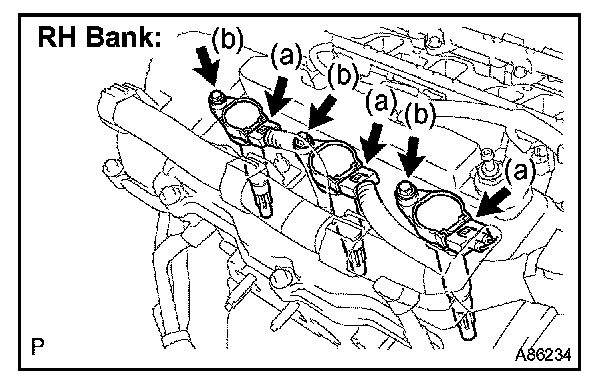

a. Disconnect the 6 connectors.
b. Remove the 6 bolts, then remove the 6 ignition coils.
HINT: The ignition coil is installed with the bolt.
9. INSTALL IGNITION COIL ASSY
Torque: 8.0 N.m (80 kgf.cm, 71 in..lbf)
10. INSTALL INTAKE AIR SURGE TANK (RH BANK)
11. INSTALL EMISSION CONTROL VALVE SET (RH BANK)
12. INSTALL AIR CLEANER CAP SUB-ASSY (RH BANK)
13. CHECK CONNECTION OF VACUUM HOSE (RH BANK)
14. CONNECT ENGINE WIRE NO. 3 (BATTERY NEGATIVE TERMINAL)
Torque: 5.4 N.m (55 kgf.cm, 48 in..lbf)
15. ADD ENGINE COOLANT (RH BANK)
16. CHECK FOR ENGINE COOLANT LEAKS (RH BANK)
17. INSTALL V-BANK COVER SUB-ASSY
18. INSTALL FRONT SUSPENSION UPPER BRACE CENTER (W/O TEMS, RH BANK)
19. SYSTEM INITIALIZATION
