GPS Antenna
REPLACEMENTHINT: The installation is in the revers order of the removal. However when there is a special point concerning the installation, it is indicated.
1. MOVE ROOF PANEL TO HALF
2. REMOVE REAR SEAT CUSHION ASSY
3. REMOVE REAR SEAT HEADREST PLATE COVER
4. REMOVE WIND DEFLECTOR BOARD ASSY
5. REMOVE REAR SEAT HEADREST PLATE
6. REMOVE REAR SEAT HEADREST ASSY
7. REMOVE REAR SEAT BACK ASSY
8. REMOVE REAR SEAT BACK BOARD
9. REMOVE DOOR SCUFF PLATE ASSY RH
10. REMOVE DOOR SCUFF PLATE ASSY LH
11. REMOVE QUARTER TRIM PANEL ASSY FRONT RH
12. REMOVE QUARTER TRIM PANEL ASSY FRONT LH
13. REMOVE SPARE WHEEL COVER ASSY
14. REMOVE LUGGAGE COMPARTMENT FLOOR MAT
15. REMOVE LUGGAGE COMPARTMENT TRIM COVER RH
16. REMOVE LUGGAGE COMPARTMENT TRIM COVER LH
17. REMOVE TOOL BOX COVER
18. REMOVE LUGGAGE HOLD BELT STRIKER ASSY
19. REMOVE TONNEAU COVER ASSY
20. REMOVE LUGGAGE COMPARTMENT TRIM COVER INNER LOWER
21. REMOVE REAR FLOOR FINISH SIDE PLATE RH
22. REMOVE REAR FLOOR FINISH SIDE PLATE LH
23. REMOVE LUGGAGE COMPARTMENT TRIM COVER FRONT
24. RAISE PACKAGE TRAY TRIM ASSY
25. REMOVE PACKAGE TRAY TRIM ASSY
26. REMOVE BACK PANEL TRIM COVER
a. Remove the 4 clips and back panel trim cover.
27. REMOVE GPS ANTENNA

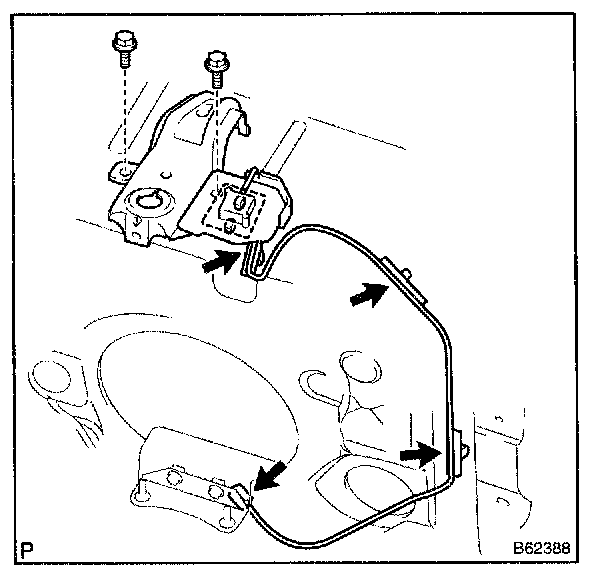

a. Disconnect the connector and 3 clamps.
b. Remove the 2 bolts and GPS antenna with package tray trim bracket.
c. Using a knife, cut off the adhesive tape.
NOTE: Do not damage the package tray trim bracket.
d. Disconnect the 2 clamps, and then remove the GPS antenna.
28. INSTALL GPS ANTENNA
a. Install the GPS antenna with package tray trim bracket, with the 2 bolts.
b. Connect the 3 clamps.
c. Connect the connector.
