Parking Brake Cable No. 1
PARKING BRAKE CONTROL PEDAL ASSEMBLY:
PARKING BRAKE CABLE ASSEMBLY NO.1:
PARKING BRAKE CABLE ASSEMBLY NO.2:
PARKING BRAKE CABLE ASSEMBLY NO.3:
COMPONENTS W/ RELATED COMPONENTS
Part 1 of 5
Part 2 of 5
Part 3 of 5
Part 4 of 5
Part 5 of 5
1. REMOVE FRONT FLOOR BRACE CENTER [57533A]
2. REMOVE RR SUSPENSION MEMBER BRACE REAR LOWER LH [52298]
3. REMOVE RR SUSPENSION MEMBER BRACE REAR LOWER RH [52297]
4. SEPARATE OXYGEN SENSOR [89465]
5. REMOVE EXHAUST PIPE
6. REMOVE PARKING BRAKE CABLE HEAT INSULATOR [46439]
7. REMOVE FRONT FLOOR HEAT INSULATOR NO.1 [58151]
8. SEPARATE FLOOR SHIFT GEAR SHIFTING ROD SUB-ASSEMBLY [33702B]
9. SEPARATE PARKING BRAKE CABLE ASSEMBLY NO. 1. [46410]

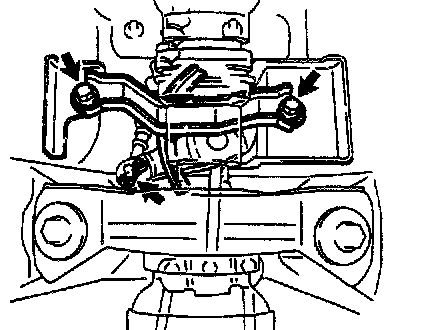

(a) Remove the 2 bolts and parking brake intermediate lever support bracket from the floor panel.
(b) Remove the clip and pin and disconnect the parking brake cable assembly No. 1 from the parking brake intermediate lever.
10. SHIP MODE SETTING (W/CD CHANGER)
11. SEPARATE BATTERY NEGATIVE TERMINAL
12. REMOVE DOOR SCUFF PLATE ASSEMBLY LH
[67920]
13. REMOVE FRONT DOOR OPENING TRIM COVER LH
[62316B]
14. REMOVE INSTRUMENT PANEL SAFETY PAD SUB-ASSEMBLY NO.1
[55402D]
15. REMOVE CONSOLE UPPER PANEL GARNISH REAR
[58832A]
16. REMOVE CONSOLE PANEL SUB-ASSEMBLY UPPER
[58804A]
17. REMOVE AIR CONDITIONER CONTROL ASSEMBLY
18. REMOVE INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY LOWER CENTER
[55406F]
19. SHIP MODE CONFIRMATION (W/CD CHANGER)
20. REMOVE INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY NO. 2
[55607]
21. REMOVE GLOVE COMPARTMENT DOOR ASSEMBLY
[55550]
22. REMOVE CONSOLE BOX CARPET
[58815A]
23. REMOVE BOX PANEL NO.3
[58913A]
24. REMOVE CONSOLE BOX ASSEMBLY
25. REMOVE PARKING BRAKE CONTROL PEDAL ASSEMBLY
[46200]
26. REMOVE FLOOR SHIFT ASSEMBLY
27. REMOVE PARKING BRAKE CABLE ASSEMBLY NO. 1.
[46410]
(a) Remove the 4 nuts, 2 bolts and parking brake cable assembly No. 1.
28. INSTALL PARKING BRAKE CABLE ASSEMBLY NO. 1.
[46410]
(a) Install the parking brake cable assembly No. 1 with the 2 bolts and 4 nuts.
Torque:
Bolt: 7.8 Nm (80 kgf-cm, 69 inch lbs.)
Nut: 5.4 Nm (55 kgf-cm, 48 inch lbs.)
29. INSTALL PARKING BRAKE CONTROL PEDAL ASSEMBLY
[46200]
30. INSTALL FLOOR SHIFT ASSEMBLY
31. INSTALL FLOOR SHIFT GEAR SHIFTING ROD SUB-ASSEMBLY
[33702B]
32. ADJUST SHIFT LEVER POSITION
33. CONNECT PARKING BRAKE CABLE ASSEMBLY NO. 1.
[46410]

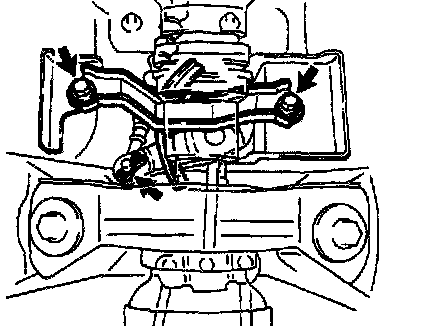

(a) Apply MP grease to the sliding part of the parking brake cable assembly No. 1 against the intermediate lever.
(b) Install the parking brake cable assembly No. 1 to the intermediate lever with the clip and pin.
(c) Install the parking brake intermediate lever support bracket to the floor panel with the 2 bolts.
Torque: 5.4 Nm (55 kgf-cm, 48 inch lbs.)
34. INSTALL PARKING BRAKE CABLE HEAT INSULATOR
[46439]
35. INSTALL FRONT FLOOR HEAT INSULATOR NO.1
[58151]
36. INSTALL EXHAUST PIPE)
37. INSTALL OXYGEN SENSOR
[89465]
38. INSTALL RR SUSPENSION MEMBER BRACE REAR LOWER RH
[52297]
39. INSTALL RR SUSPENSION MEMBER BRACE REAR LOWER LH
[52298]
40. INSTALL FRONT FLOOR BRACE CENTER
[57533A]
41. REMOVE REAR WHEEL
42. ADJUST PARKING BRAKE SHOE CLEARANCE
43. INSTALL REAR WHEEL
(a) Install the rear wheel with the 5 nuts.
Torque: 103 Nm (1,050 kgf-cm, 76 ft. lbs.)
(b) Install the ornament with the 10 bolts.
Torque: 20 Nm (204 kgf-cm, 15 ft. lbs.)
44. CHECK PARKING BRAKE PEDAL TRAVEL
45. ADJUST PARKING BRAKE PEDAL TRAVEL
46. INSPECT SHIFT LEVER POSITION
47. CHECK EXHAUST GAS LEAK
