Intake Air Control Valve Assy
REPLACEMENT1. DRAIN COOLANT
2. REMOVE AIR CLEANER CAP WITH AIR CLEANER HOSE
3. REMOVE FRONT SUSPENSION UPPER BRACE CENTER (W/ FRONT SUSPENSION BRACE UPPER CENTER)
4. REMOVE THROTTLE BODY ASSY
5. REMOVE INTAKE AIR CONTROL VALVE ASSY

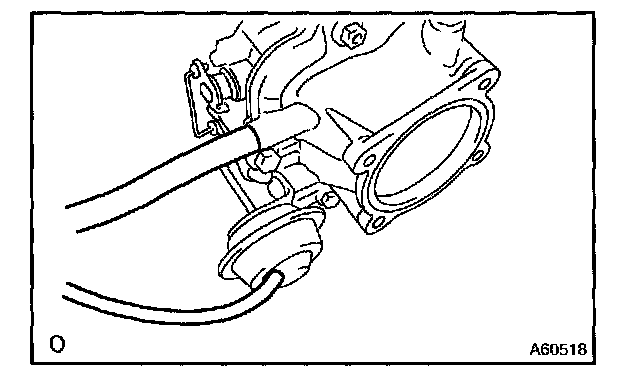

a. Disconnect the vacuum hoses.

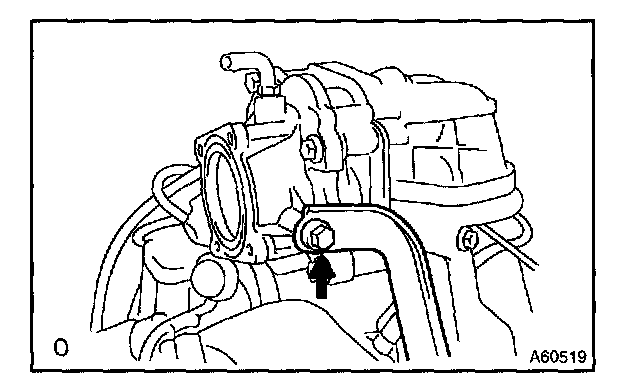

b. Remove the bolt shown in the illustration.

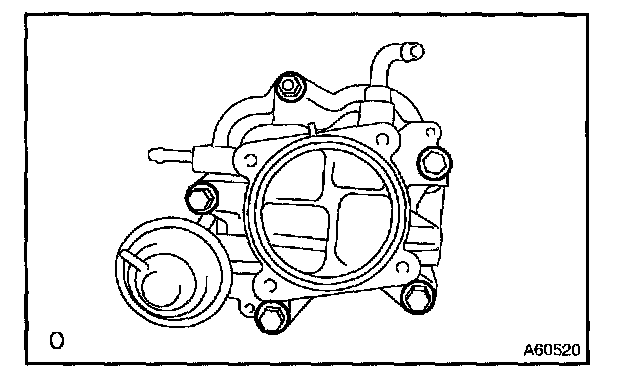

c. Remove the 4 bolts and the nut.
d. Remove the intake air control valve.
6. INSTALL INTAKE AIR CONTROL VALVE ASSY
a. Install a new gasket and the intake air control valve.
Torque: 21 N.m (214 kgf.cm, 15 ft.lbf)
b. Install the bolt shown in the illustration.
Torque: 20 N.m (199 kgf.cm, 14 ft.lbf)
c. Connect the vacuum hoses.
7. INSTALL THROTTLE BODY ASSY
8. INSTALL FRONT SUSPENSION UPPER BRACE CENTER (W/ FRONT SUSPENSION BRACE UPPER CENTER)
Torque: 80 N.m (816 kgf.cm, 59 ft.lbf)
9. ADD COOLANT
10. CHECK ENGINE COOLANT LEAK
11. INSPECT FUNCTION OF THROTTLE BODY ASSY
