Control Unit (HECU) Wiring Diagram

CONTROL UNIT (HECU) WIRING DIAGRAM

CONTROL UNIT (HECU) WIRING DIAGRAM (Part 1):

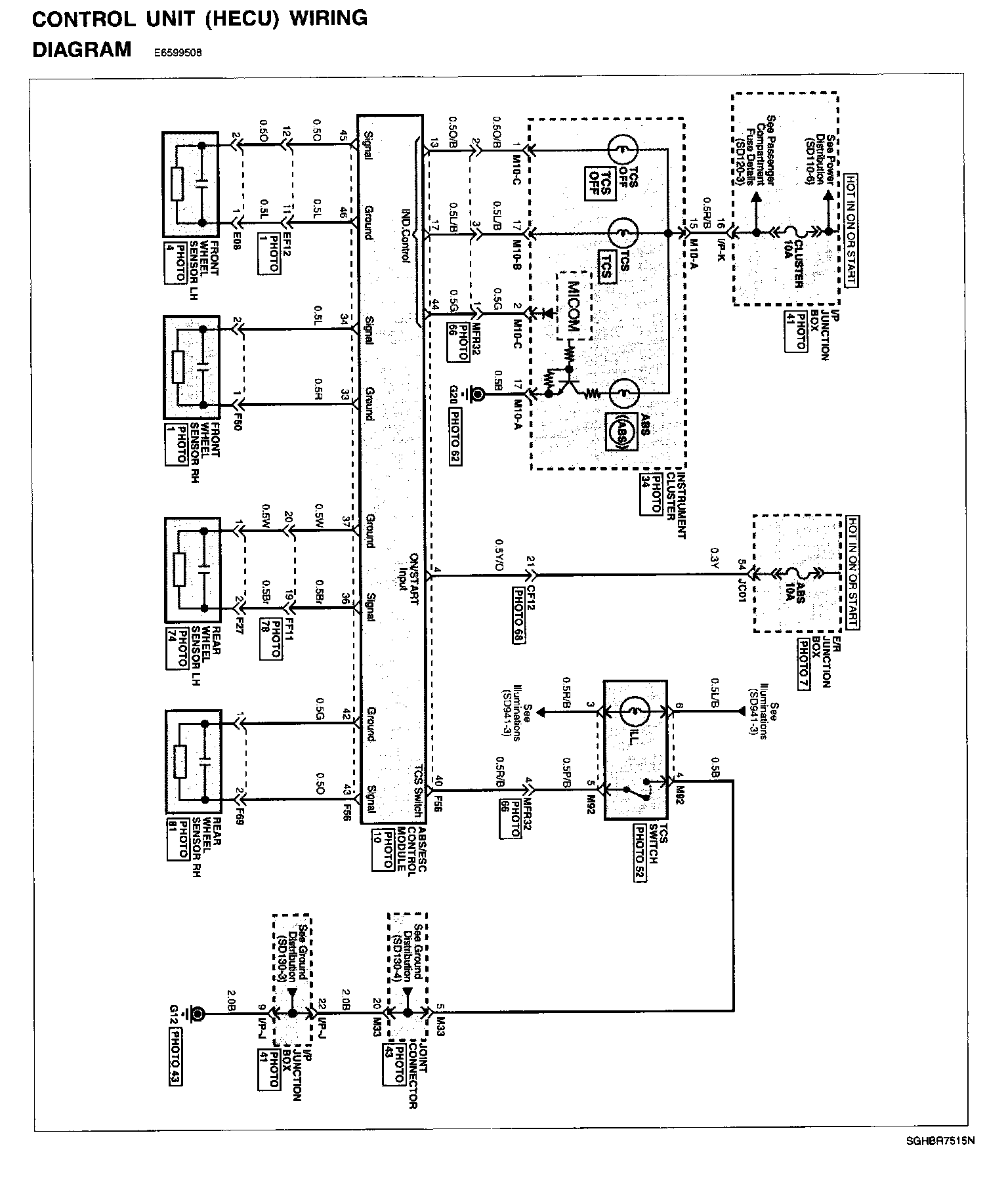

CONTROL UNIT (HECU) WIRING DIAGRAM (Part 2):
