Rear Lap / Shoulder Belt Assembly
REMOVAL AND INSTALLATION1. Remove rear seat cushion.

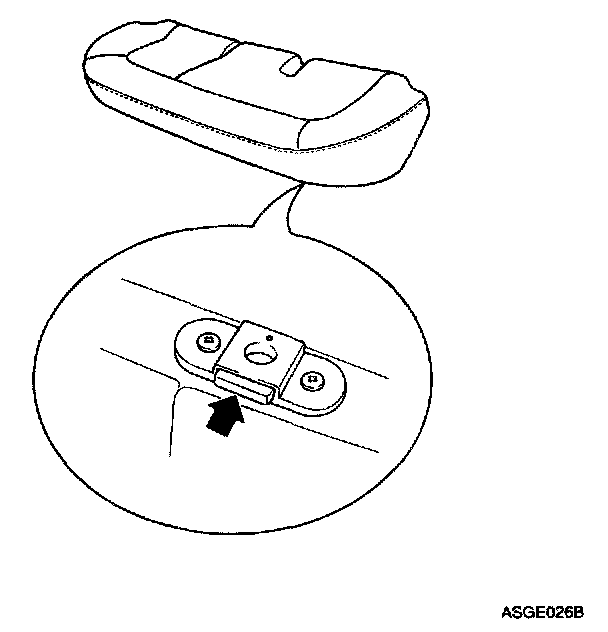

1. Release seat cushion stopper.
2. Remove seat cushion.
2. Remove rear seatback.

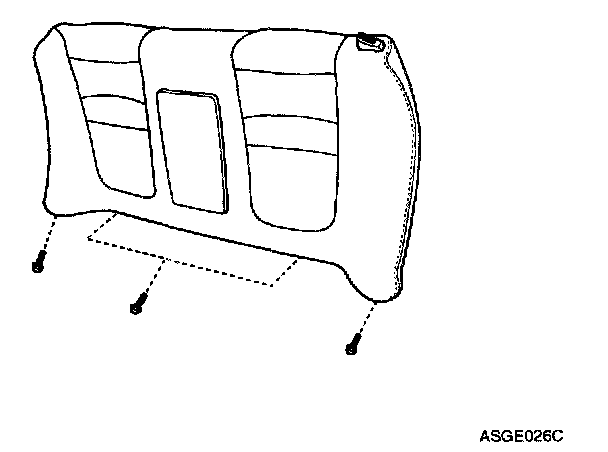

1. Remove seat back blots (4).
Tightening torque :17 - 26 Nm (1.7 - 2.6 kg.m, 12-19 lb.ft)
2. Remove seat belt from belt guide.

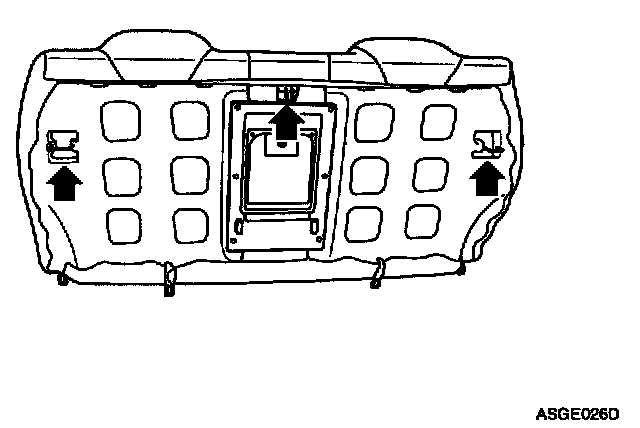

3. Release seatback stopper, and then remove seatback.

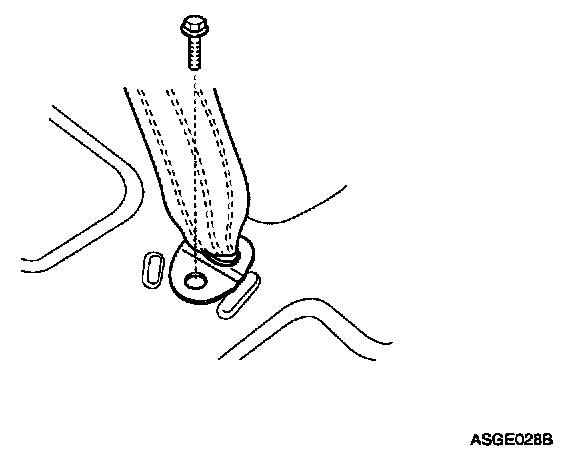

3. Remove seat belt lower anchor bolt.
Tightening torque : 40 - 55 Nm (4.0 - 5.5 kg.m, 29 - 40 lb.ft)
4. Remove rear pillar trim.

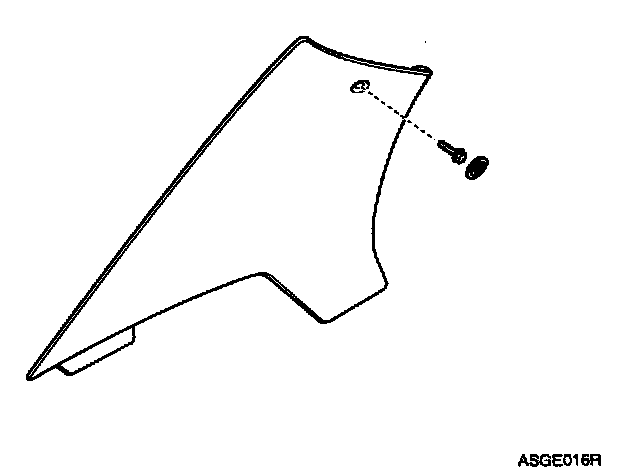

1. Remove rear pillar blanking cover and bolt.

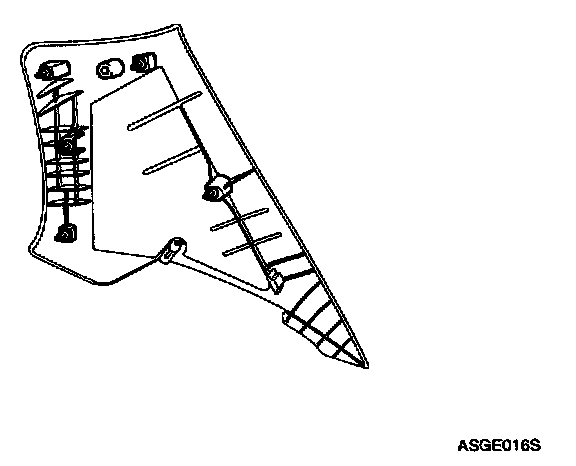

2. Remove trim from rear pillar.

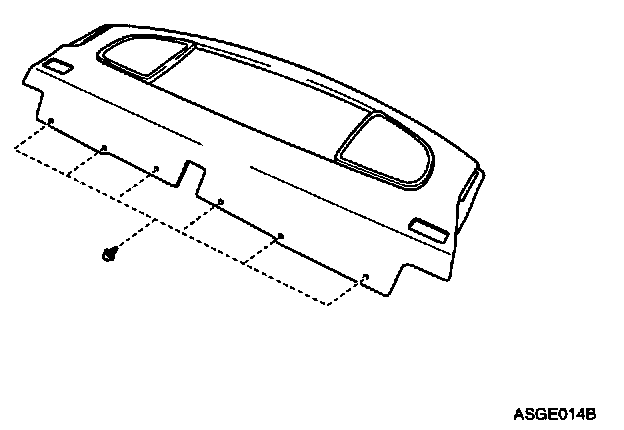

5. Remove rear package tray trim.
1. Remove fasteners(6).

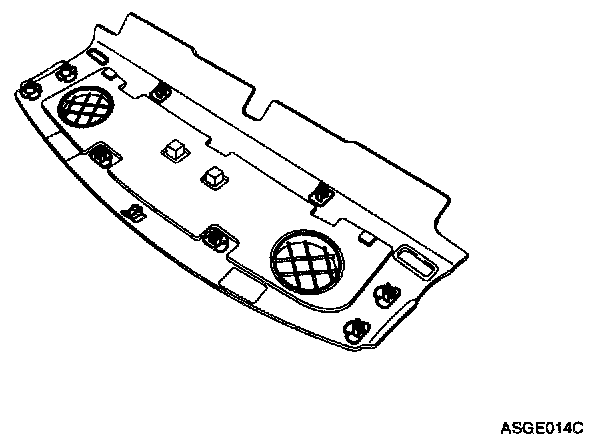

2. Remove trim from rear package tray.
3. Remove seat belt guide and seat belt from trim.

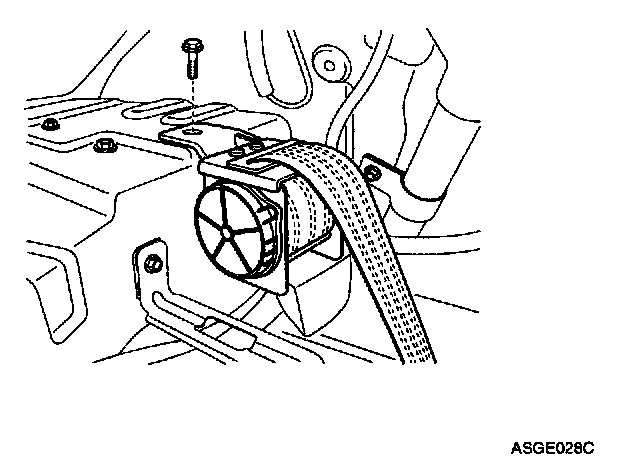

6. Remove rear seat belt retractor.
1. Remove bolt.
Tightening torque : 40 - 55 Nm (4.0 - 5.5 kg.m, 29 - 40 lb.ft)
2. Remove seat belt retractor from package tray.
7. Install in reverse order of removal.
