C11 TIPM




Component ID: 65
Component : C11 TIPM

Connector:

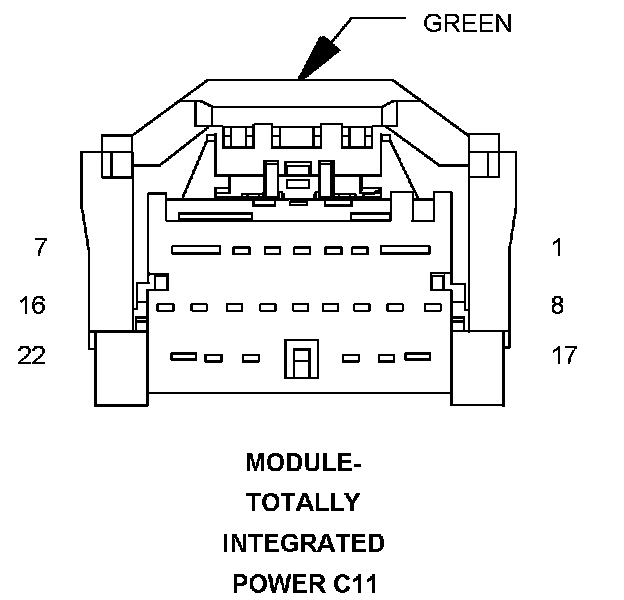

Name : MODULE-TOTALLY INTEGRATED POWER C11
Color : GREEN
# of pins : 22




Pin Circuit Description
1 F342 14BR/DG FUSED MAIN RELAY OUTPUT
Pin Circuit Description
1 F342 14BR/WT FUSED MAIN RELAY OUTPUT
2 - -
3 - -
4 F202 18PK/GY IGNITION SWITCH OUTPUT (RUN-START)
5 L89 20WT/YL FRONT FOG LAMP CONTROL OUTPUT
6 L90 20WT/OR FRONT FOG LAMP CONTROL OUTPUT
7 N201 20DB/LG LOW/HIGH RAD FAN RELAY CONTROL
8 X22 20GY/LB HORN CONTROL OUTPUT
9 X21 20GY/YL HORN CONTROL OUTPUT
10 W4 14BR/LB FRONT WIPER HIGH SPEED CONTROL OUTPUT
11 A935 20RD/LB FUSED B(+)
12 W3 16BR/WT FRONT WIPER LOW SPEED CONTROL OUTPUT
13 F936 20PK/YL FUSED IGNITION SWITCH OUTPUT (RUN)
14 A922 14RD/BK FUSED B(+) (VALVE)
15 - -
16 - -
17 A921 12RD/DB FUSED B(+) (PUMP)
18 - -
19 A931 20RD/WT FUSED B(+)
20 - -
21 Z971 12BK GROUND
22 N112 20DB/OR RAD FAN RELAY CONTROL

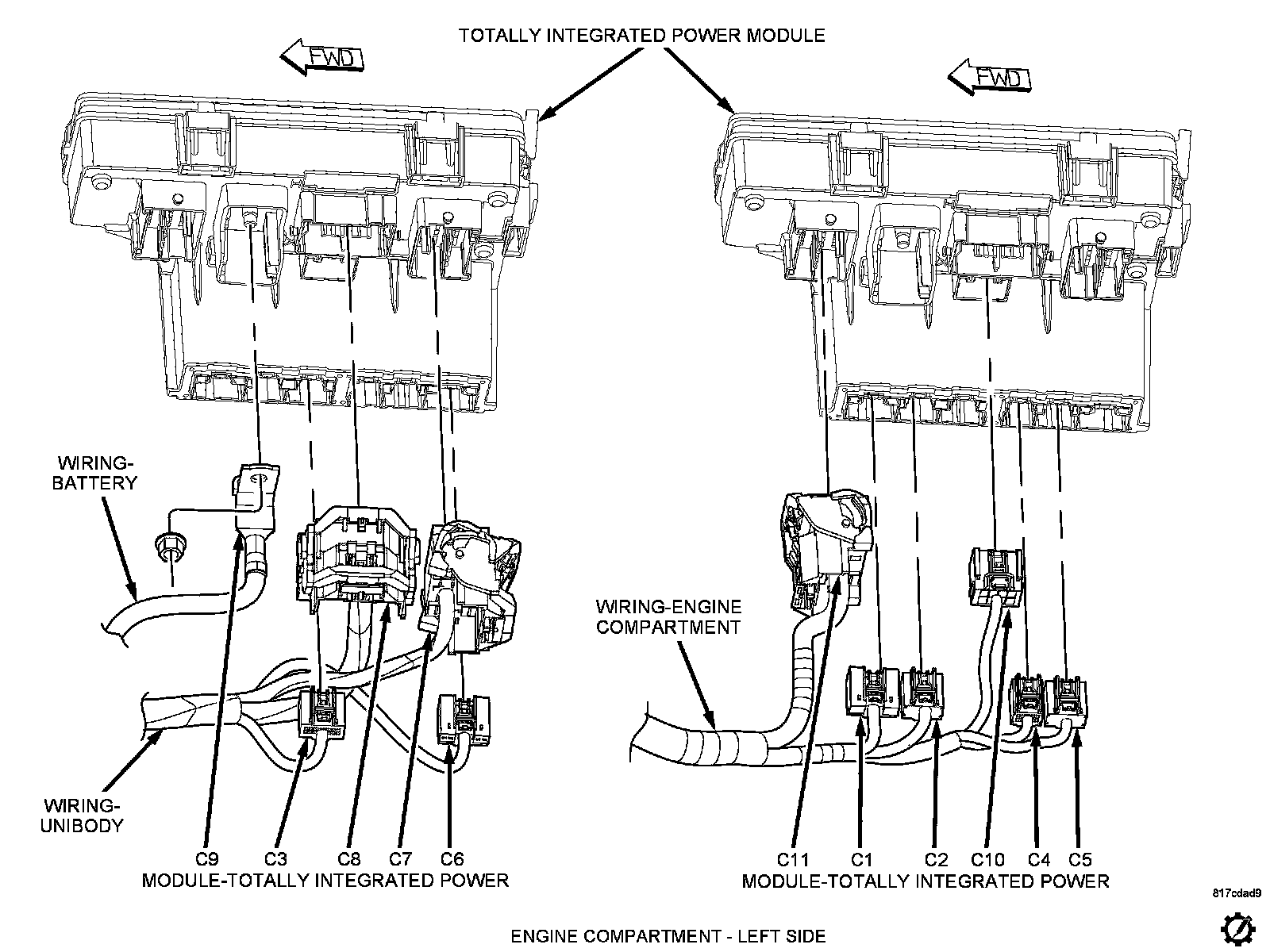

Component Location - 9

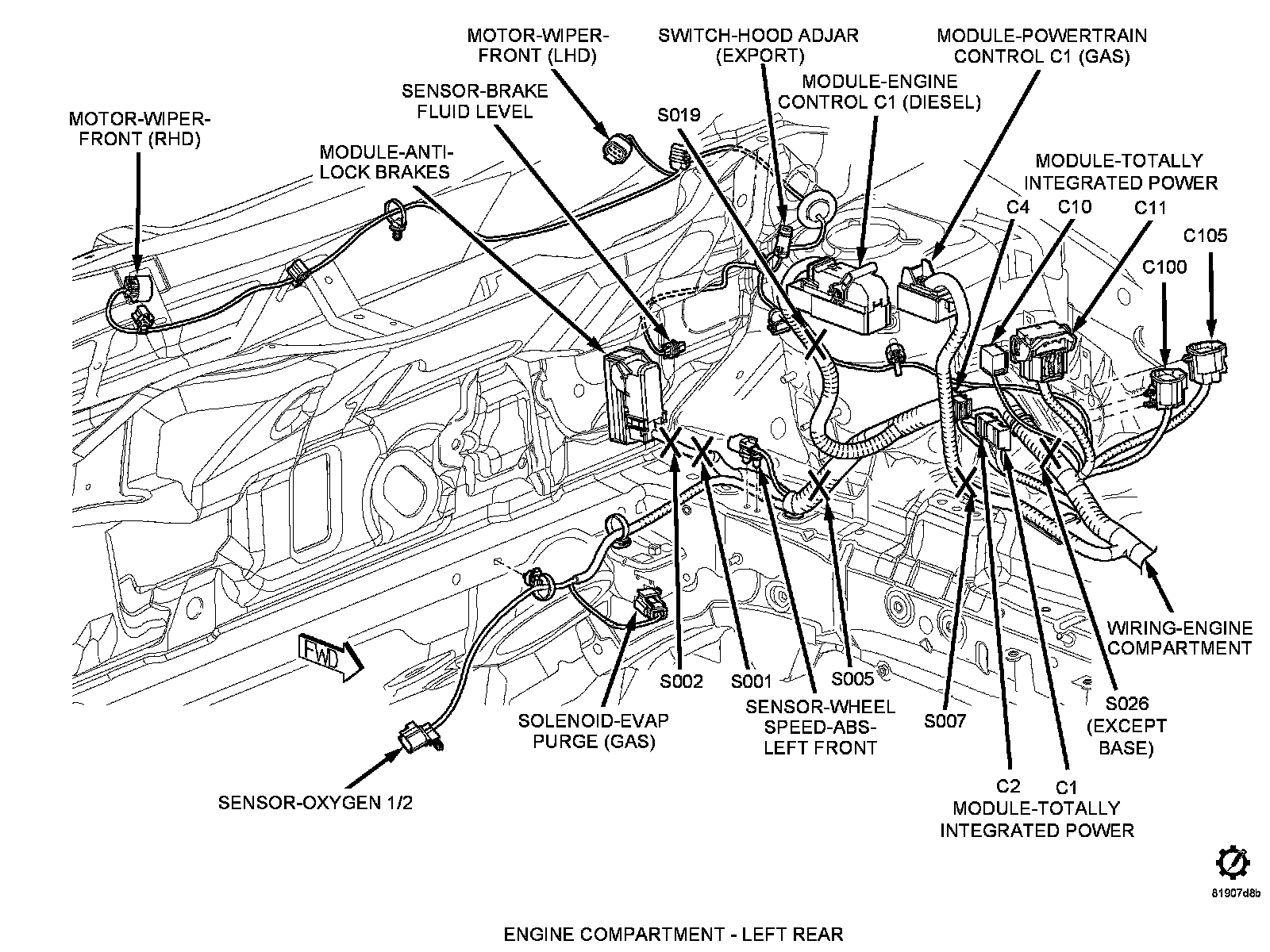

Component Location - 8
