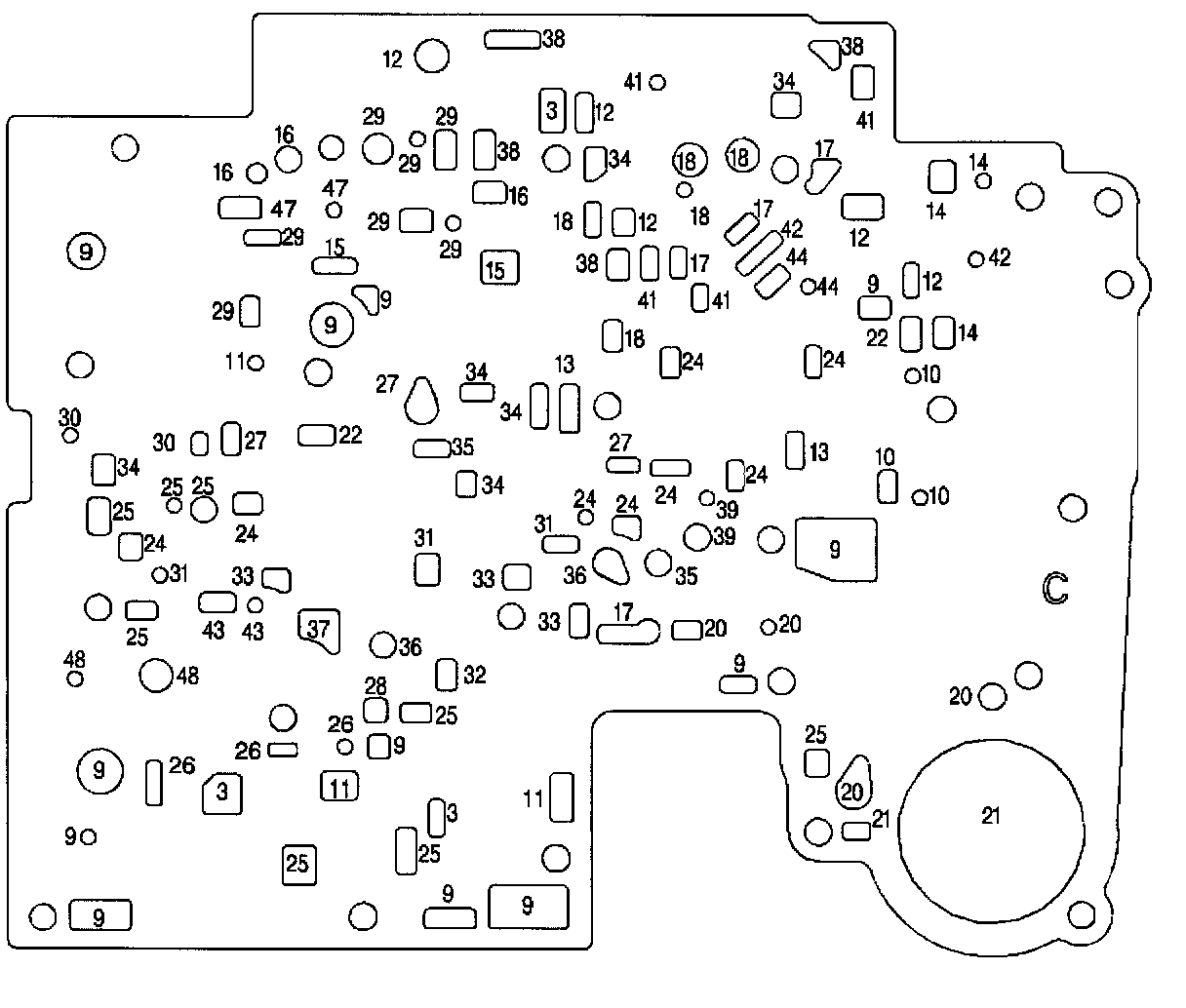

Spacer Plate to Case Gasket





Spacer Plate to Case Gasket
(3) Line
(9) Actuator Feed Limit
(10) Filtered Actuator Feed
(11) Torque Signal
(12) PR
(13) D4-3-2
(14) Lo/Reverse
(15) Reverse
(16) Reverse Input (Rev. C1.)
(17) D4
(18) Forward Clutch Feed
(20) Accumulator
(21) Orificed Accumulator
(22) Signal A
(24) 2nd
(25) 2nd Clutch
(26) Cycles if.Cycles if. Signal
(27) 3-4 Signal
(28) 3rd Accumulator
(29) 3-4 Clutch
(30) 4th Signal
(31) Servo Feed
(32) 4th
(33) 3-4 Accumulator
(34) D3
(35) Overrun
(36) Overrun Clutch Feed
(37) Overrun Clutch
(38) D2
(39) Orificed D2
(41) Lo
(42) Lo/1st
(43) Exhaust
(44) Orificed Exhaust
(47) Void
(48) Regulated Apply
