Battery Power Supply - Ignition Switch In Any Position
Schematic:
Schematic
Circuit Diagrams

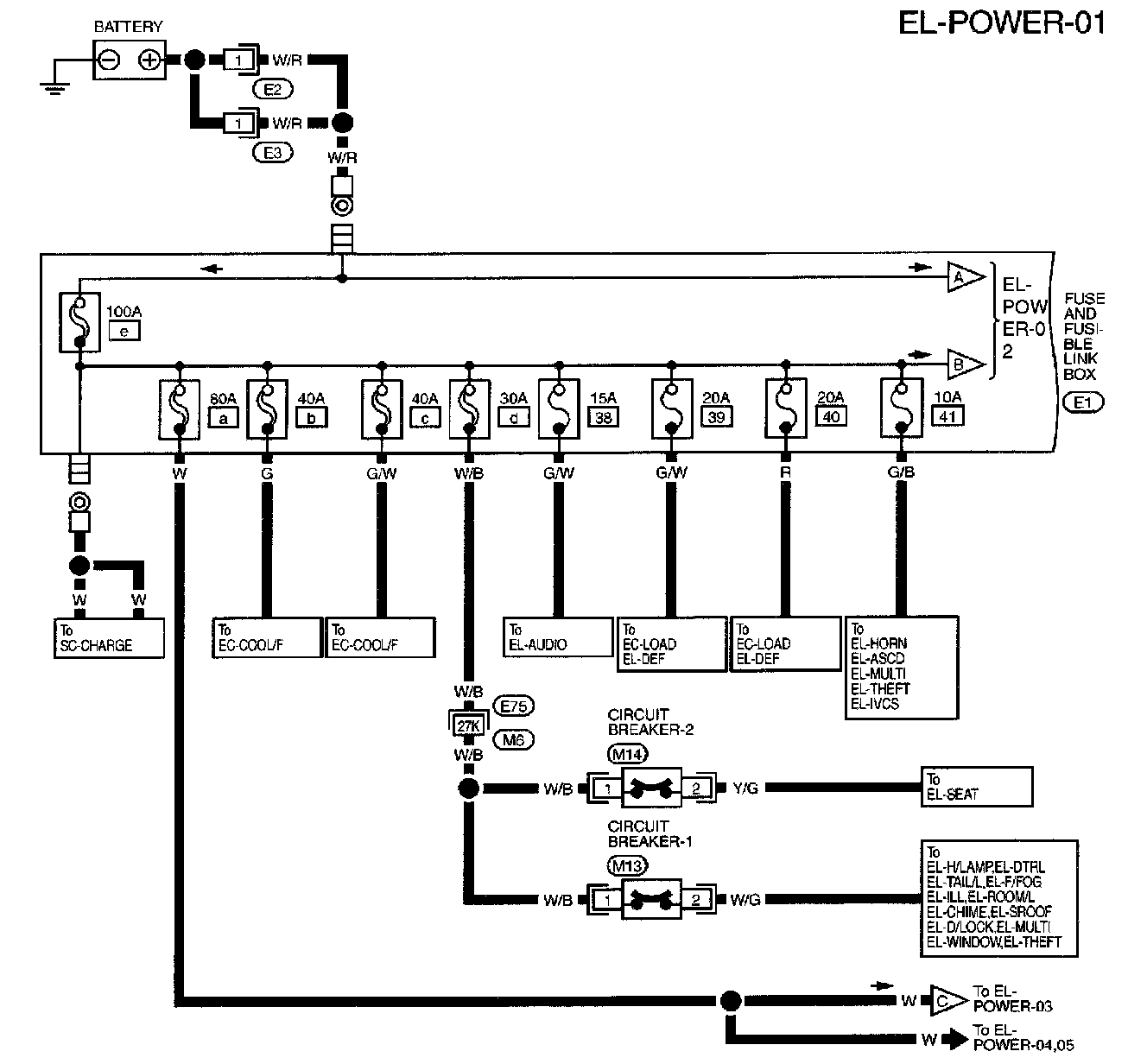

EL-POWER-01:
(Part 1 Of 3)
Battery
Fuse and Fusible Link Box
Circuit Breaker-2
Circuit Breaker-1

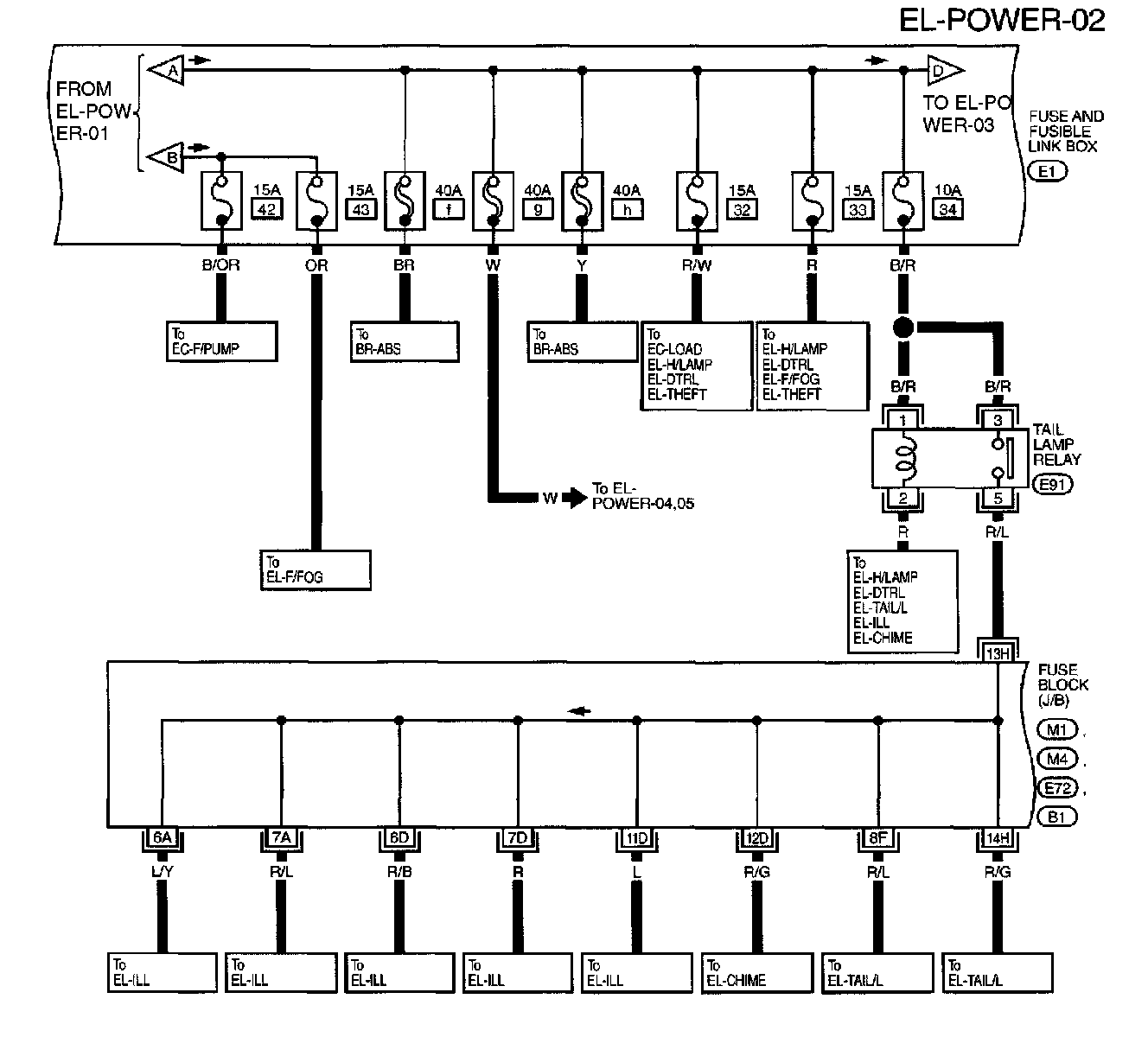

EL-POWER-02:
(Part 2 Of 3)
Fuse and Fusible Link Box
Tail Lamp Relay
Fuse Block (J/B)

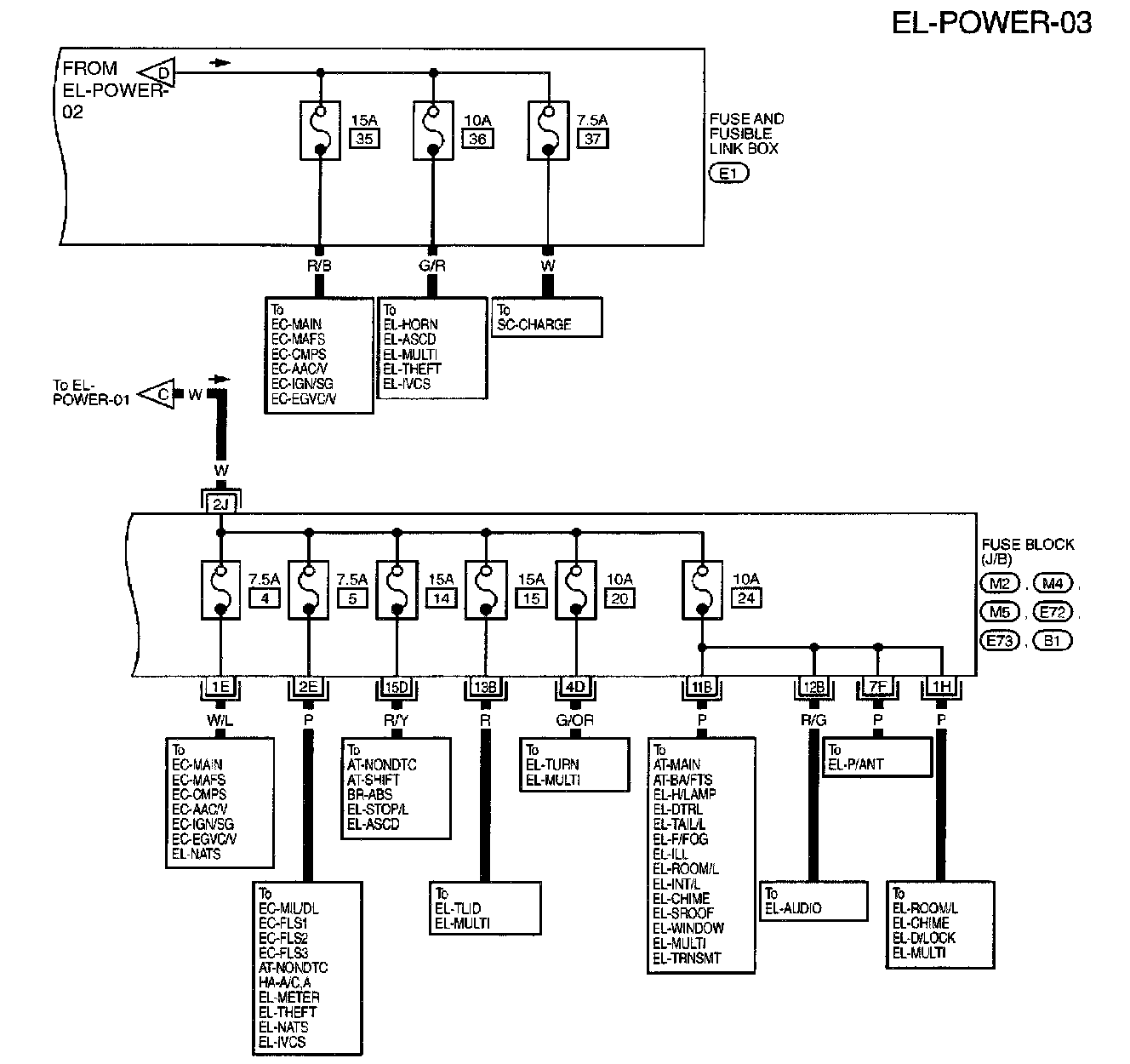

EL-POWER-03:
(Part 3 Of 3)
Fuse and Fusible Link Box
Fuse Block (J/B)
Circuit Connectors

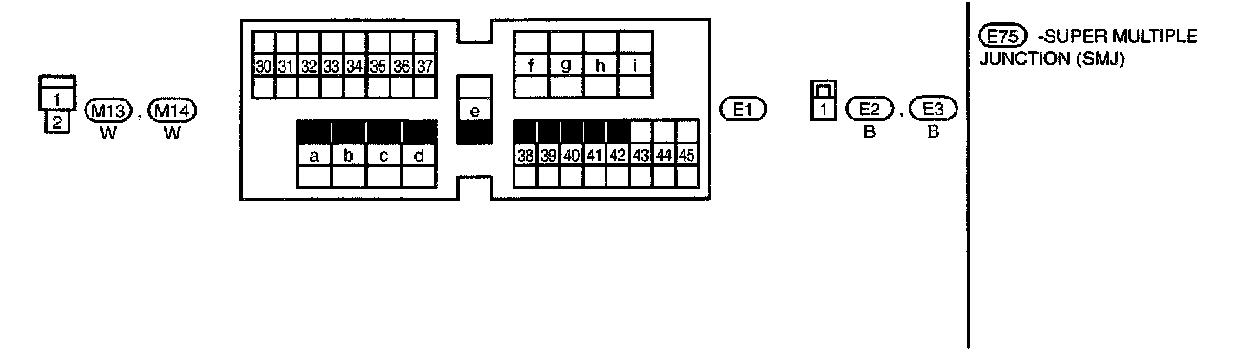

M6,E75 Connector Views:
E75 Super Multiple Junction Box (SMJ) Terminal Arrangement

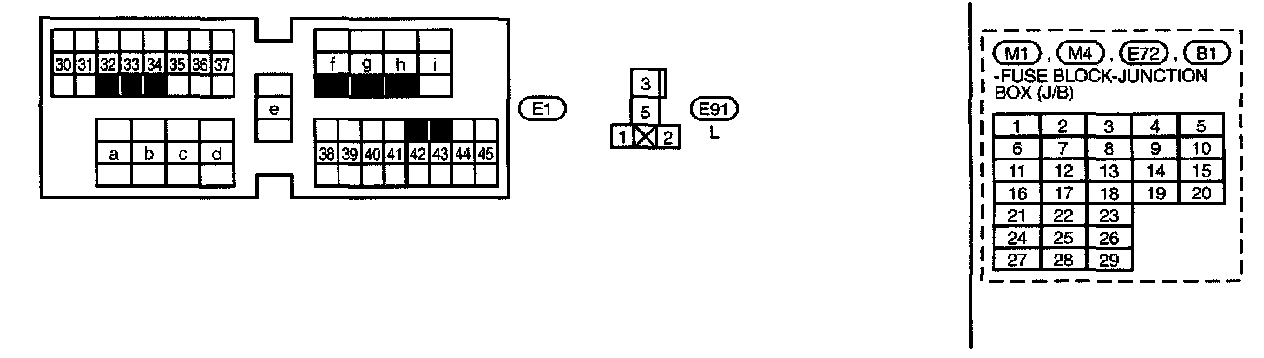

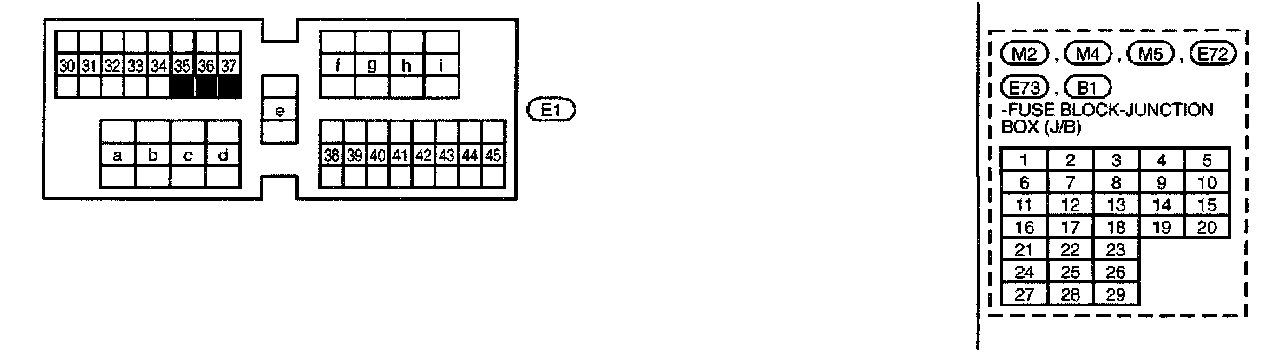

M1,M2,M3,M4,M5,B1,E71,E72,E73 Connector Views:
M1, M2, M4, M5, E72, E73, B1 Fuse Block - Junction Box (J/B) Terminal Arrangement
