Fuel Pump Check Connector - Location

Group: FUEL SYSTEM

Number: 99-30-004

Date:OCTOBER, 1999

Model: ALL 1999 MODELS, 2000 ACCENT

Subject: FUEL PUMP CHECK CONNECTOR LOCATION

DESCRIPTION:

This bulletin provides fuel pump check connector locations for 1999 Sonata, 1999 - 2000 Accent, 1999 Elantra and 1999 Tiburon models.

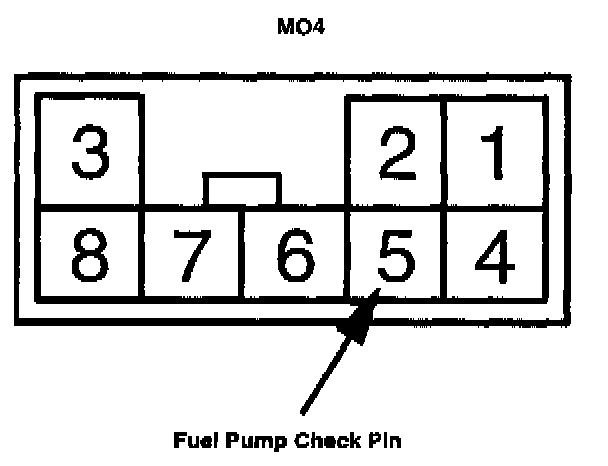

Apply battery voltage to the check pin in the fuel pump connector and listen for the sound of the fuel pump operating.

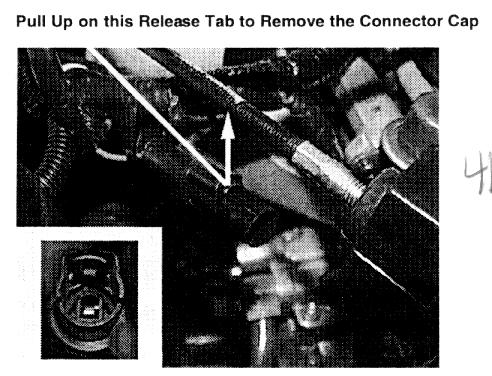

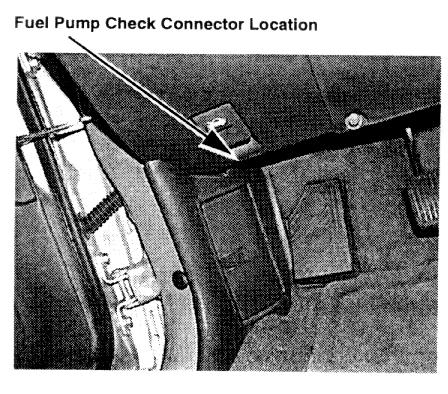

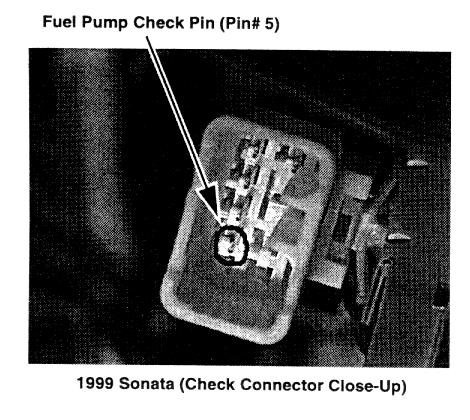

1999 SONATA:

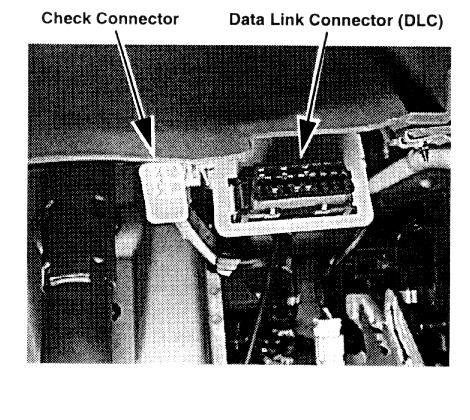

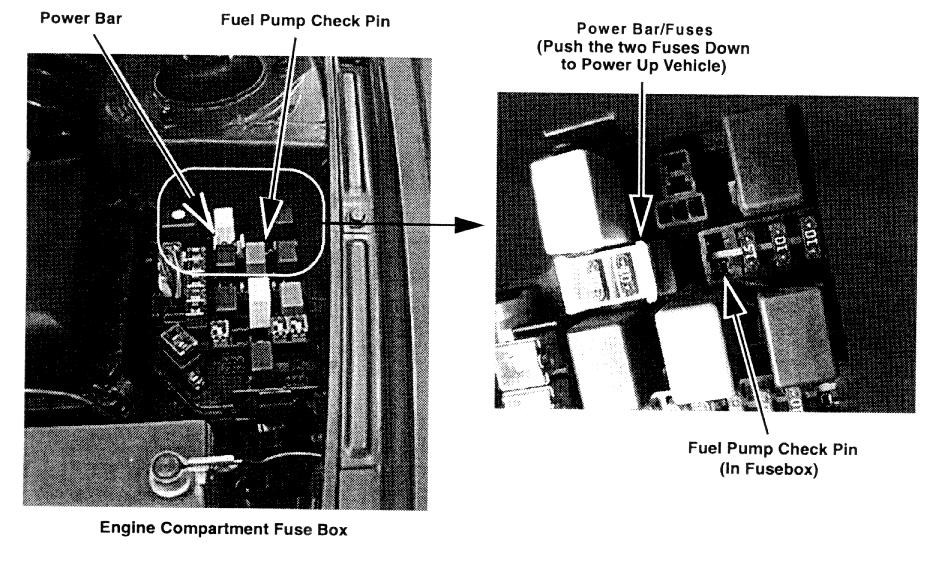

1999 ACCENT:

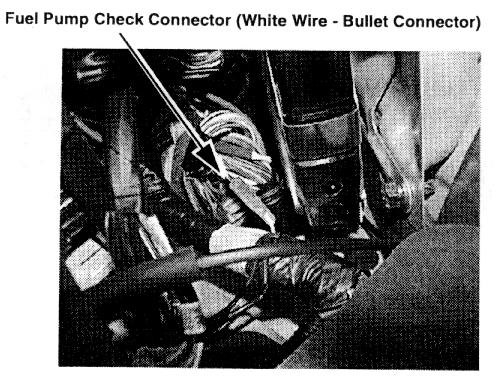

2000 ACCENT:

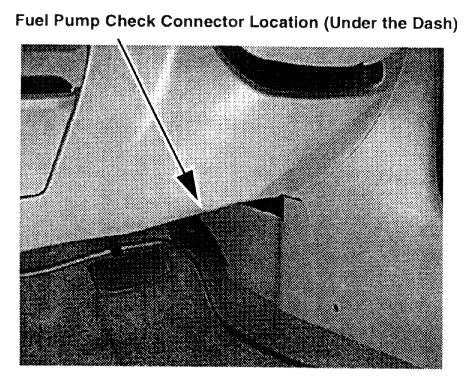

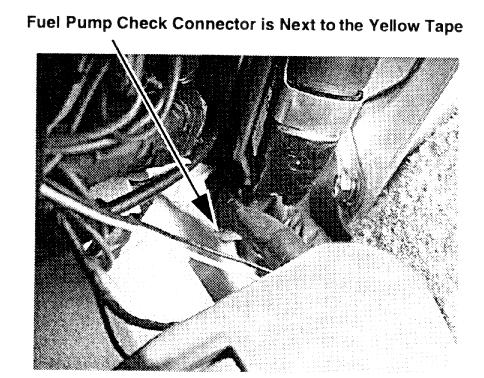

1999 ELANTRA:

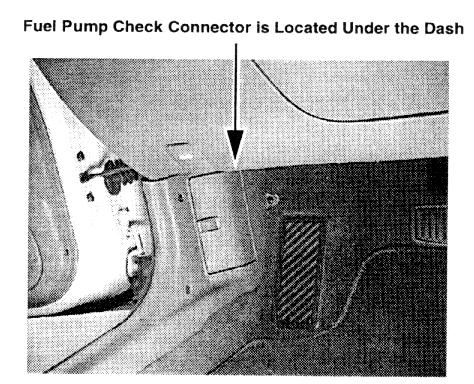

1999 TIBURON:
