Transmission and Drivetrain

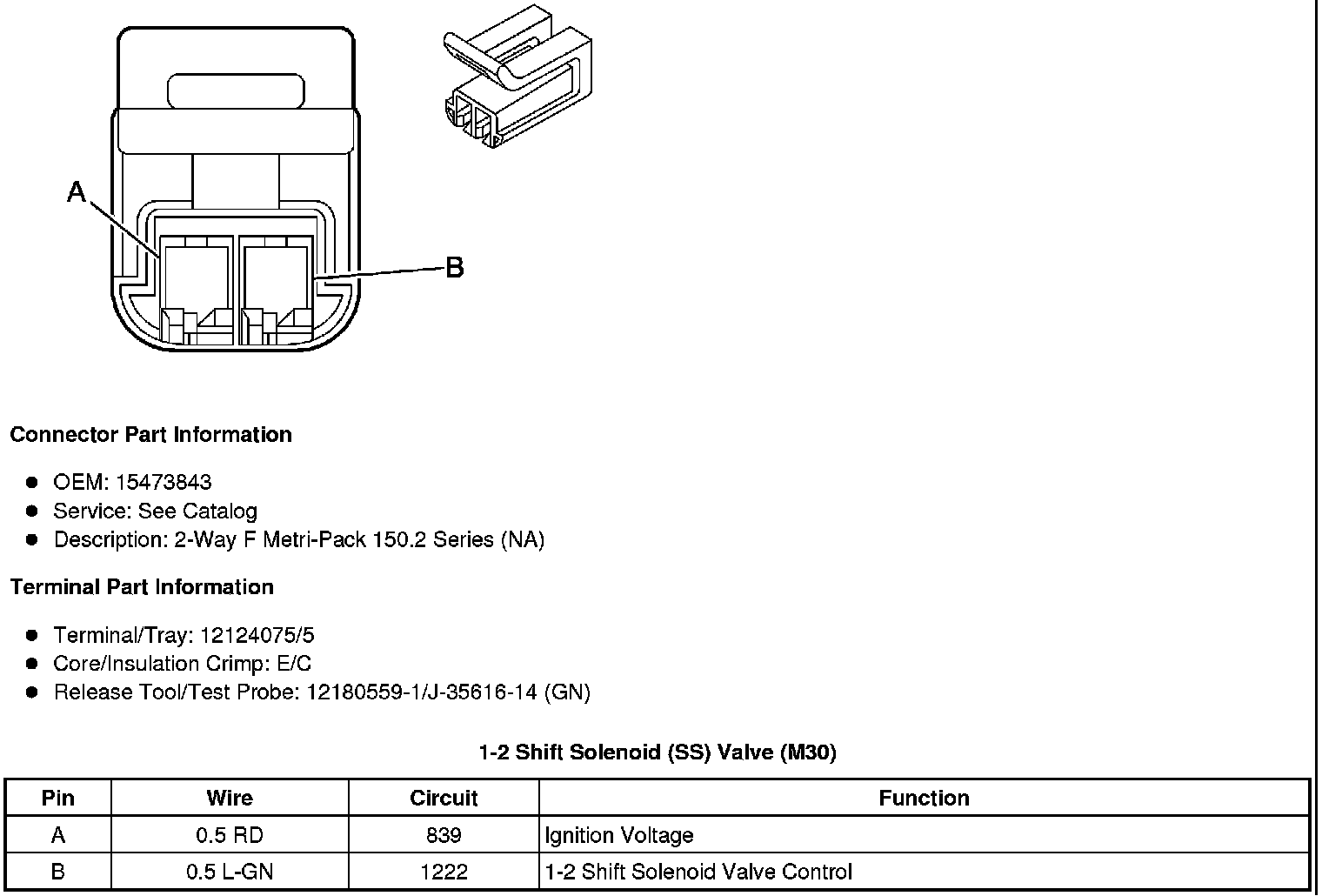

1-2 Shift Solenoid (SS) Valve (M30)

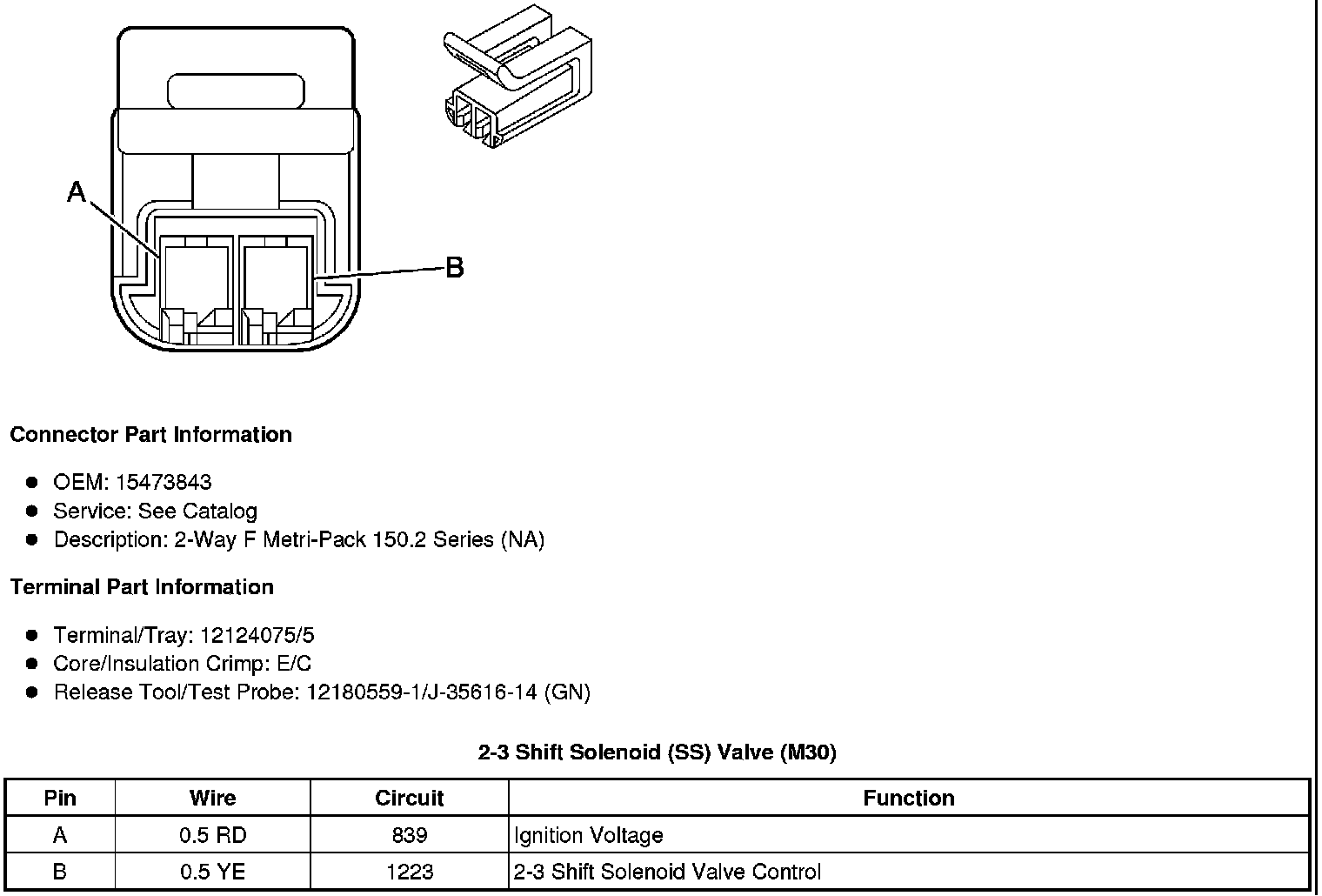

2-3 Shift Solenoid (SS) Valve (M30)

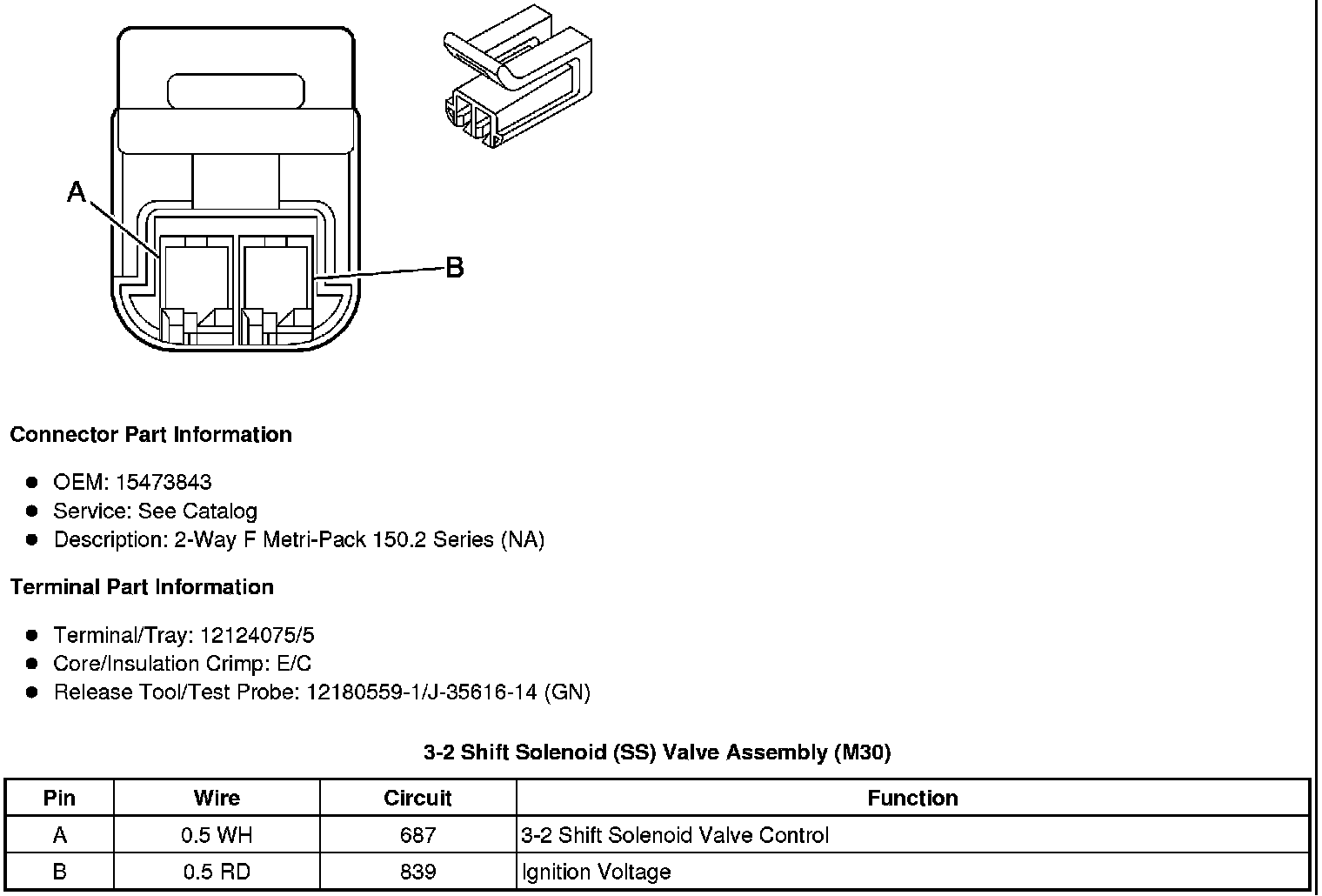

3-2 Shift Solenoid (SS) Valve Assembly (M30)

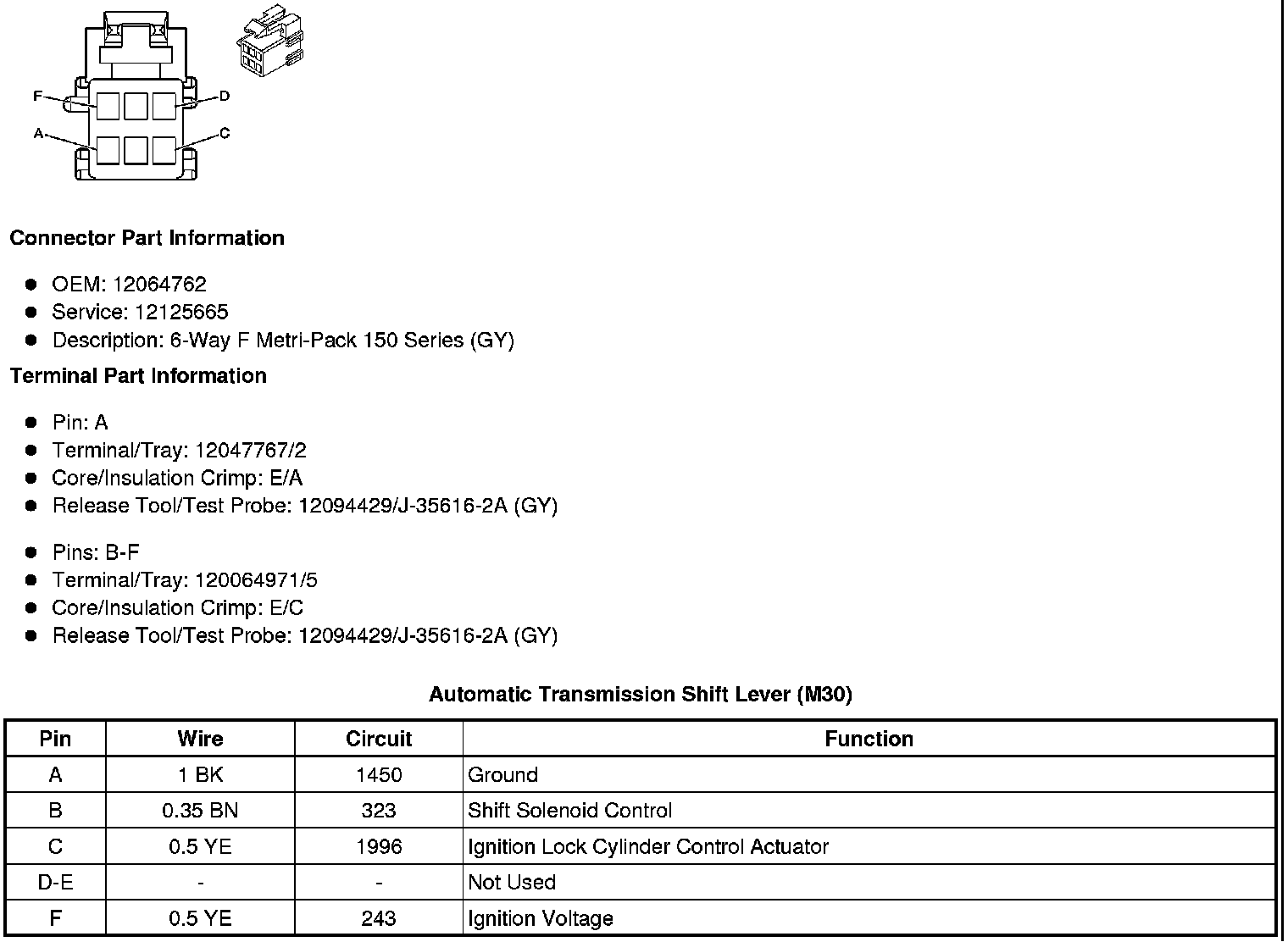

Automatic Transmission Shift Lever (M30)

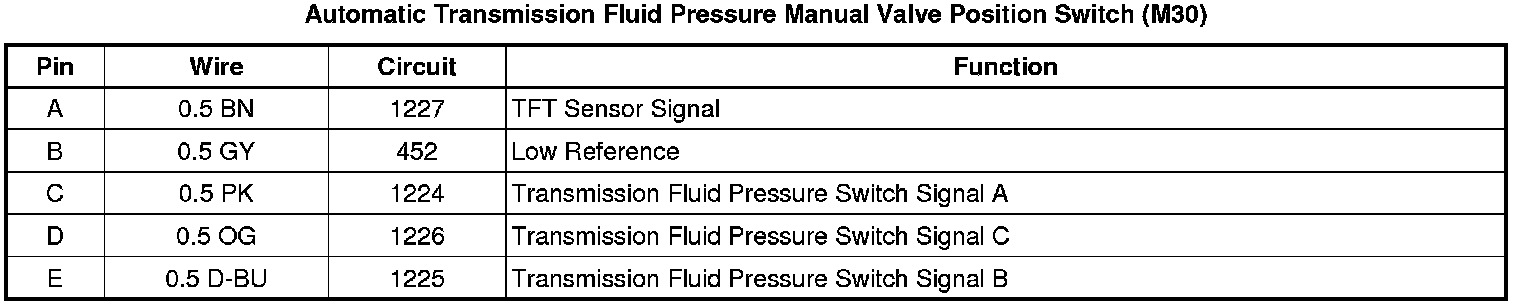

Automatic Transmission Fluid Pressure Manual Valve Position Switch (M30)

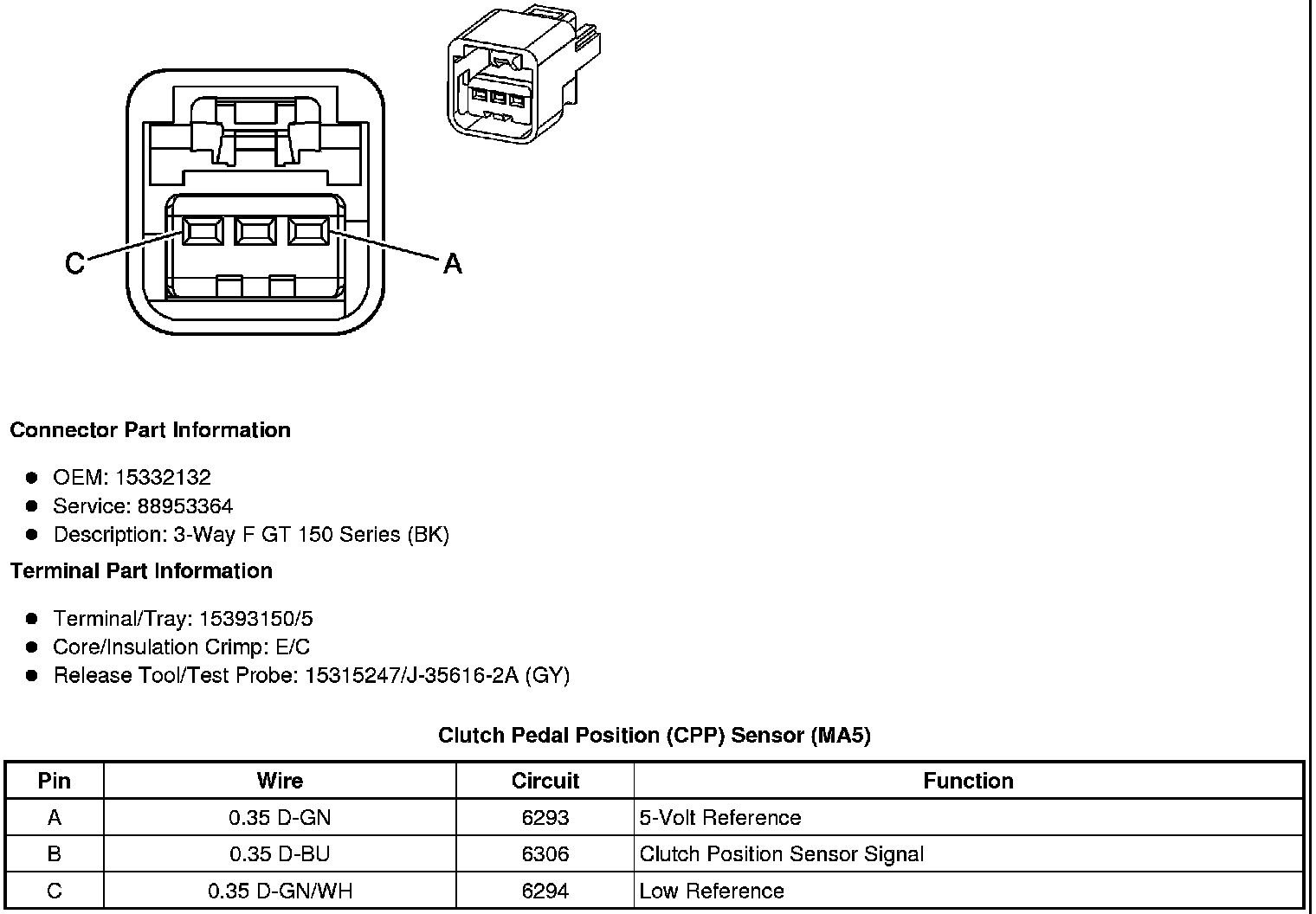

Clutch Pedal Position (CPP) Sensor (MA5)





Cruise Control Release Switch

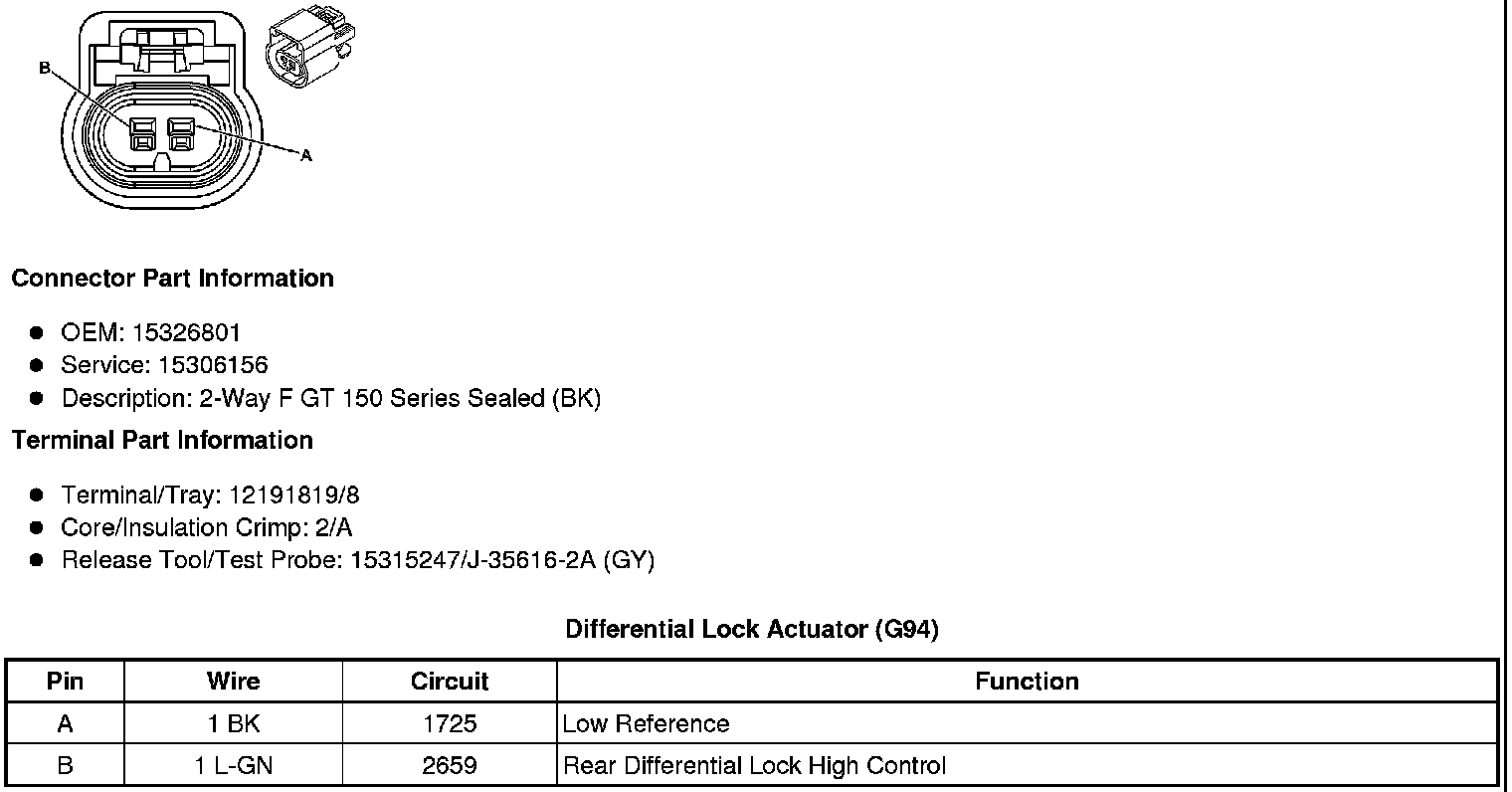

Differential Lock Actuator (G94)

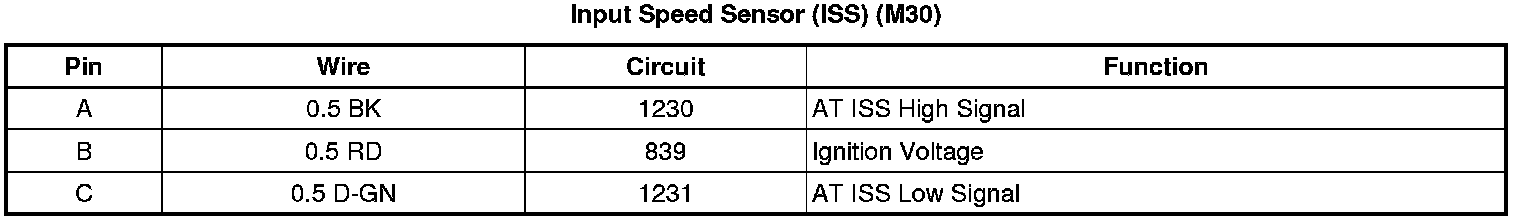

Input Speed Sensor (ISS) (M30)

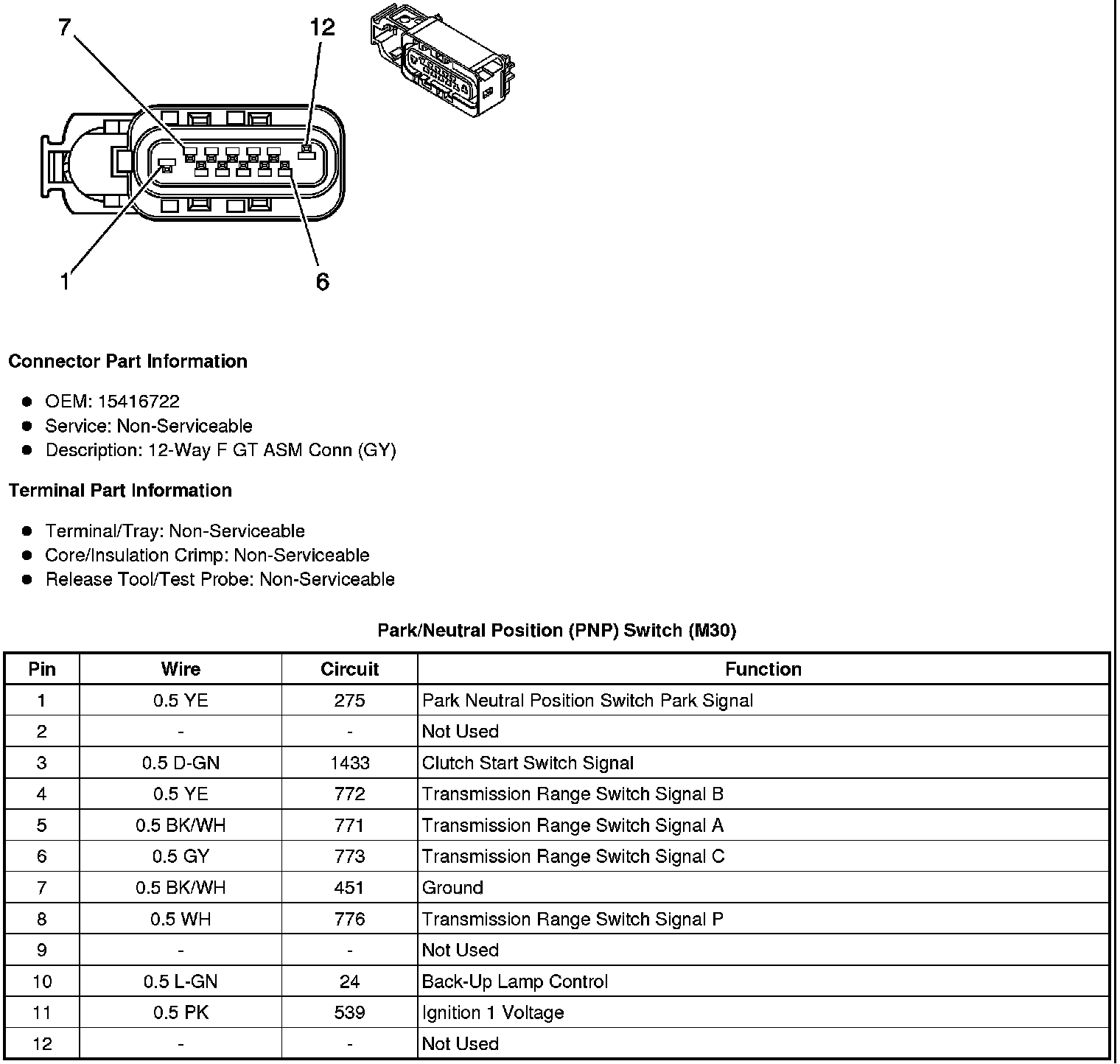

Park/Neutral Position (PNP) Switch (M30)






Park/Turn Signal Lamp - Left Front (without EXP)

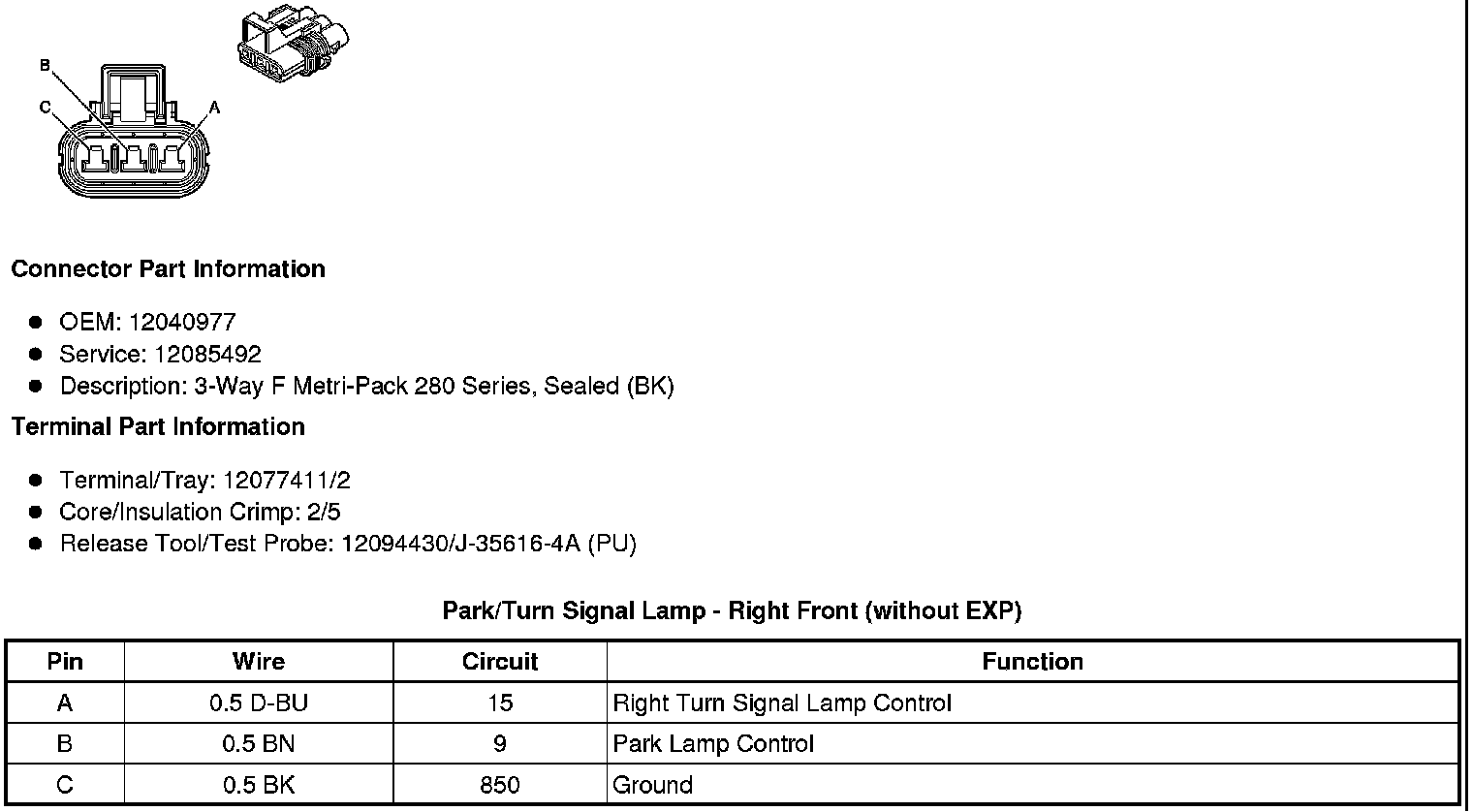

Park/Turn Signal Lamp - Right Front (without EXP)

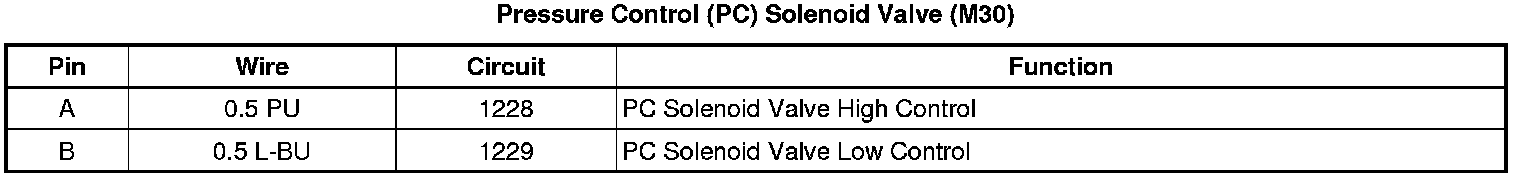

Pressure Control (PC) Solenoid Valve (M30)

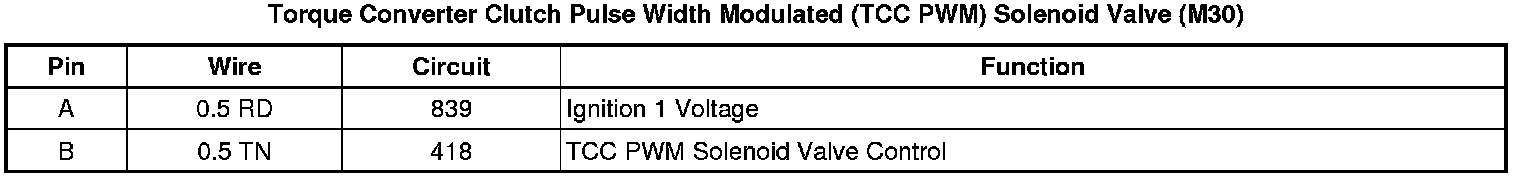

Torque Converter Clutch Pulse Width Modulated (TCC PWM) Solenoid Valve (M30)

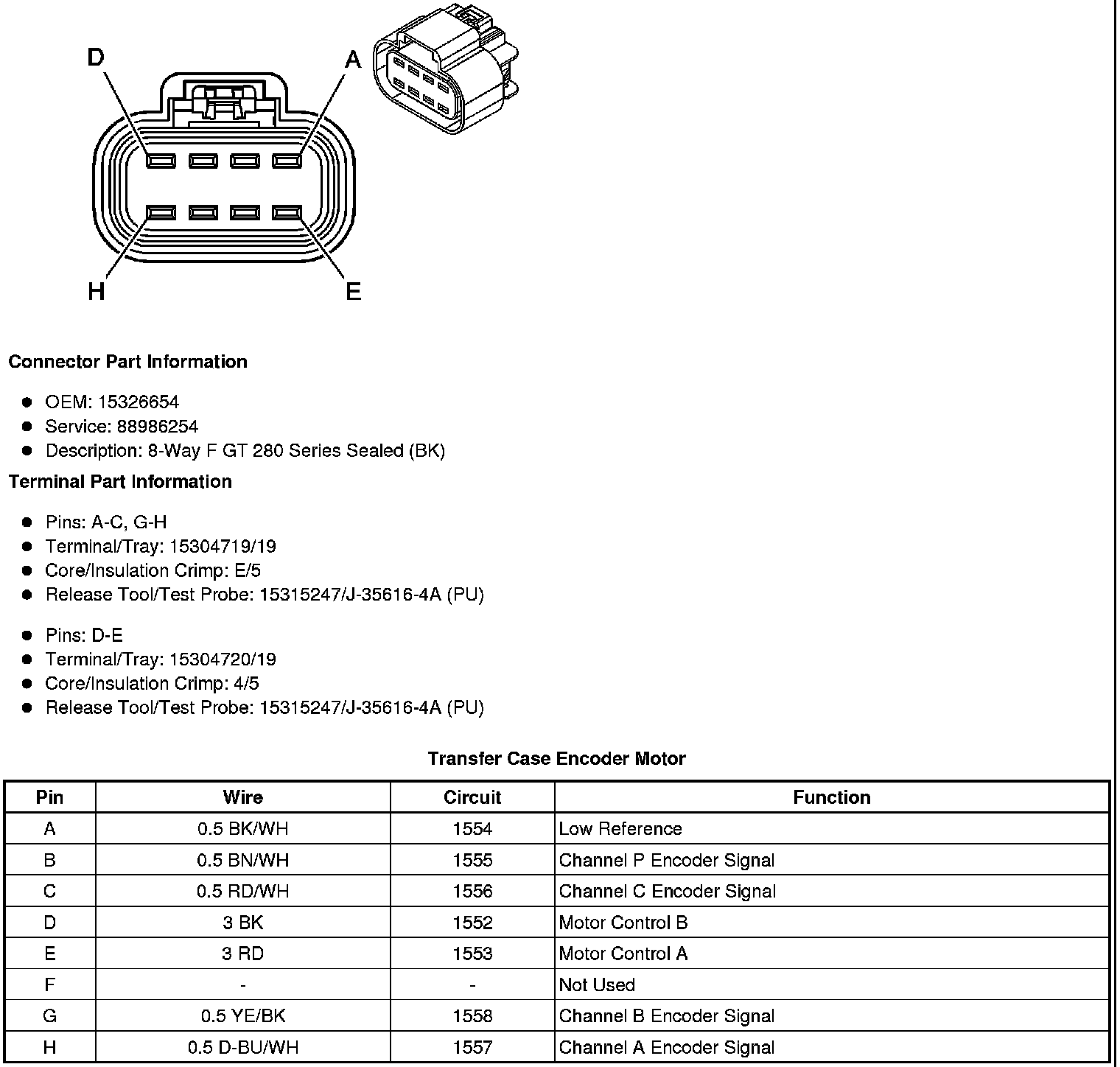

Transfer Case Encoder Motor






Transfer Case Shift Control Module X1






Transfer Case Shift Control Module X2






Transfer Case Shift Control Module X3






Transmission Control Module (TCM) (M30)
