System Diagram

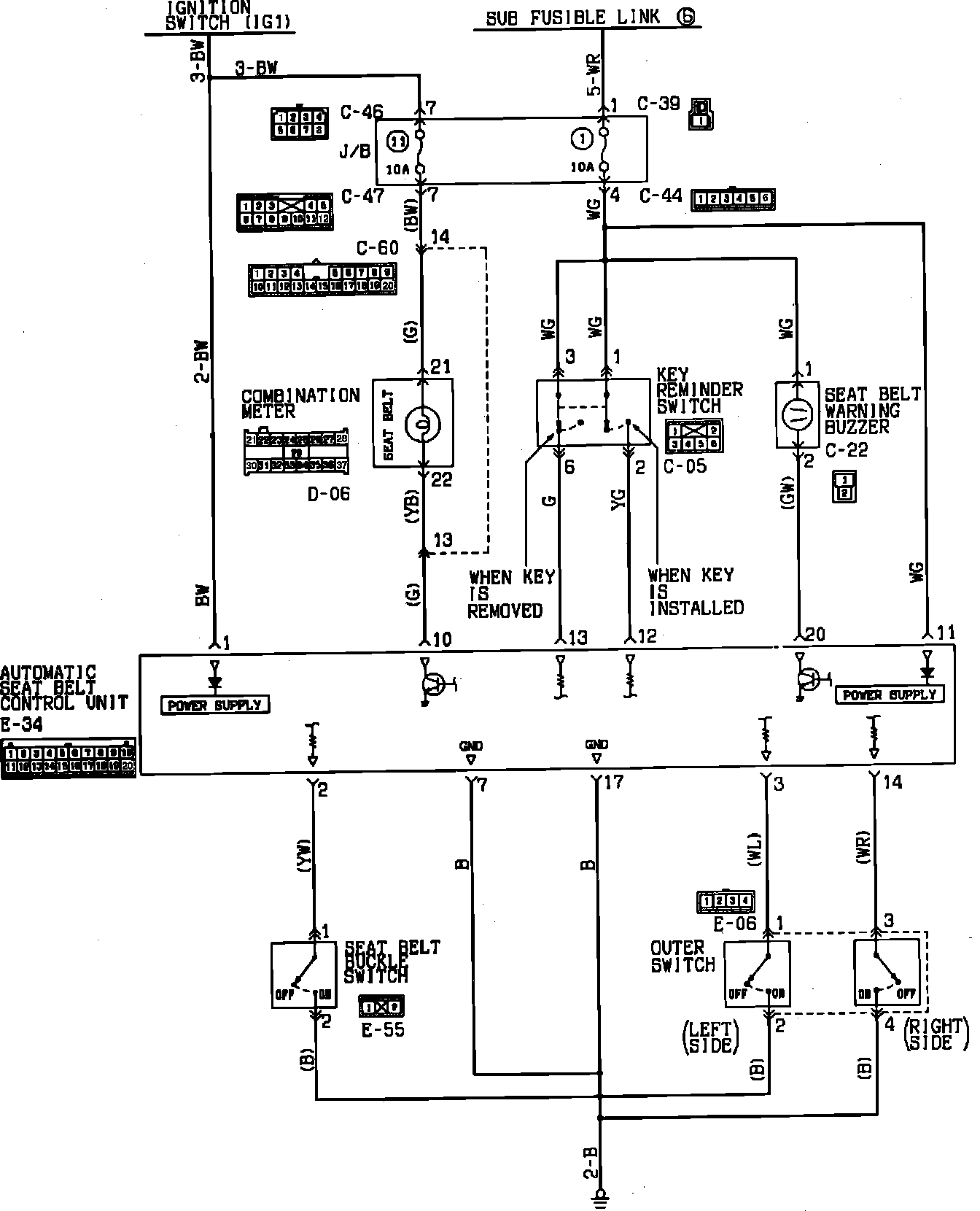

Fig. 142 Automatic Seat Belt System Circuit Diagram (Part 1 Of 2):

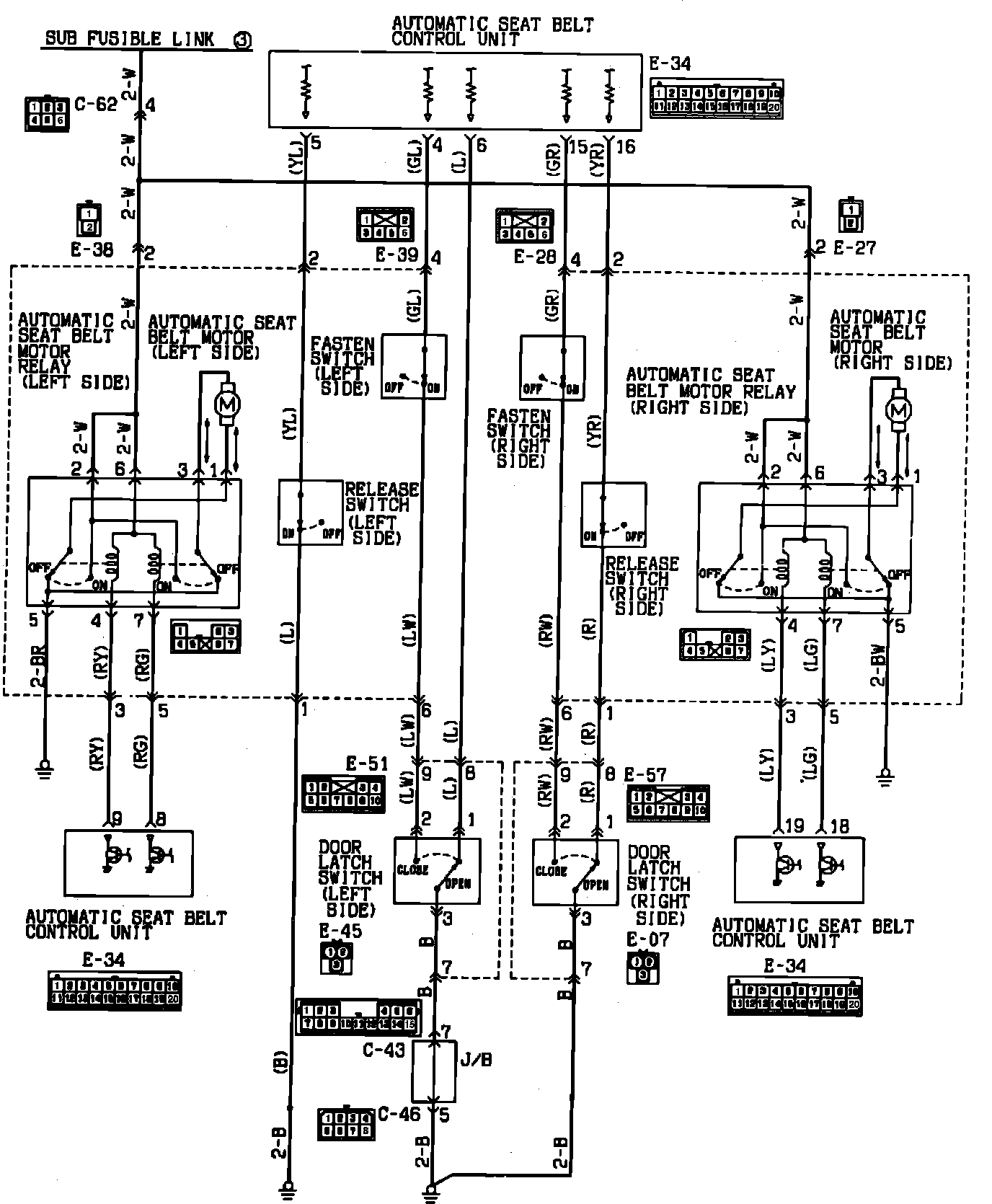

Fig. 142 Automatic Seat Belt System Circuit Diagram (Part 2 Of 2):



Fig. 143 Control Unit Power Supply & Ground Circuit Diagram:



Fig. 144 Warning Light, Key Reminder Switch & Buzzer Circuit Diagram:



Fig. 145 Release Switch (driver's Side), Buckle Switch & Outer Switch Circuit Diagram:



Fig. 146 Door Latch Switch, Fasten Switch & Release Switch (passenger's Side) Circuit Diagram:



Fig. 147 Motor Power Supply & Drive Circuit Diagram:
