Steering Mounted Controls Communication Module




Component ID: 234
Component : MODULE-STEERING CONTROL

Connector:
Name : MODULE-STEERING CONTROL C1
Color : WHITE
# of pins : 4




Pin Circuit Description
1 Z937 20BK/YL GROUND
Pin Circuit Description
1 Z936 20BK/LB GROUND
2 A411 20RD/LG FUSED B(+) (I.O.D.)
3 D506 20WT/DG LIN BUS
4 F202 20PK/GY IGNITION SWITCH OUTPUT (RUN-START)

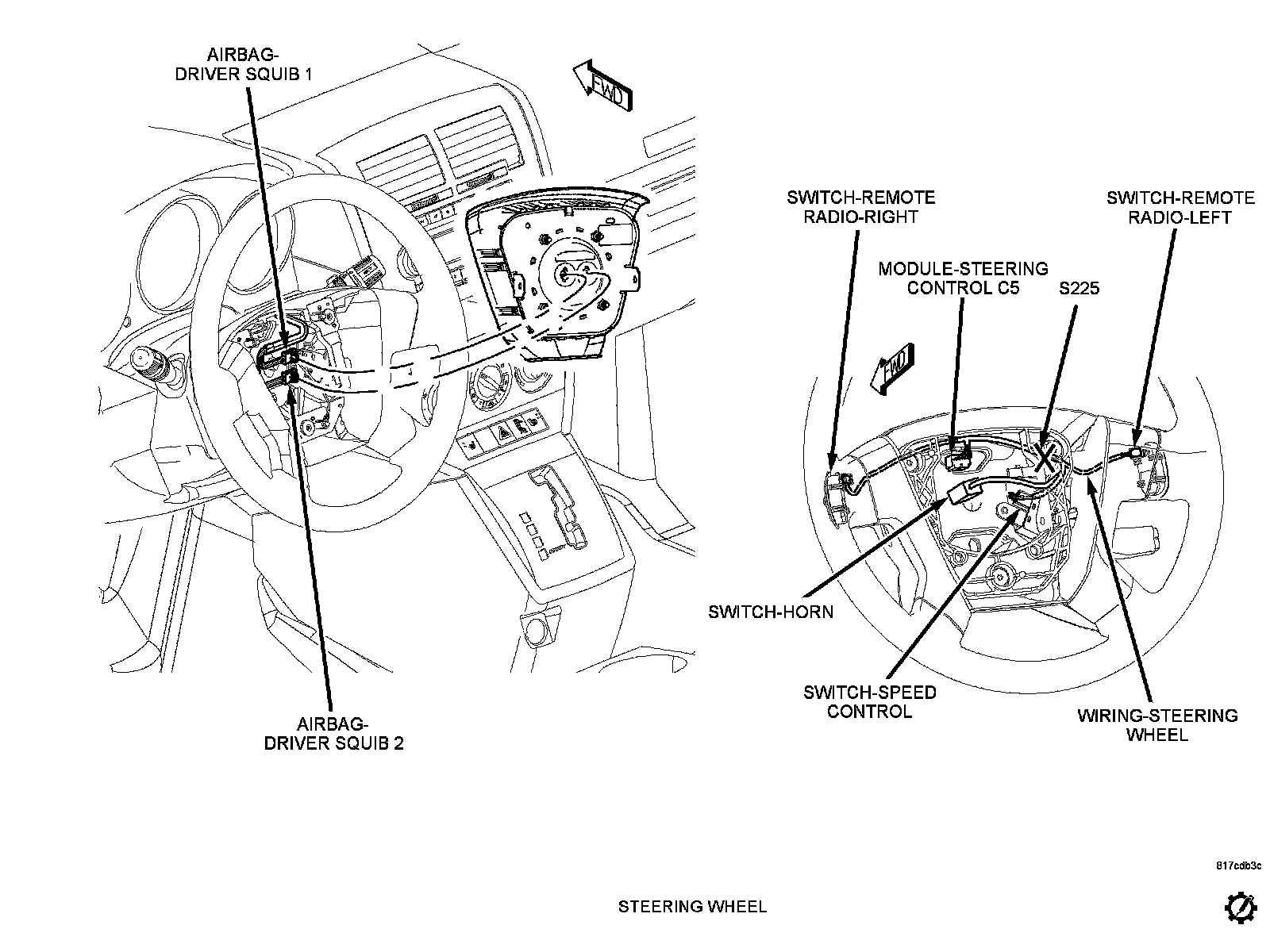

Component Location - 29




Component Location - 33






Connector:

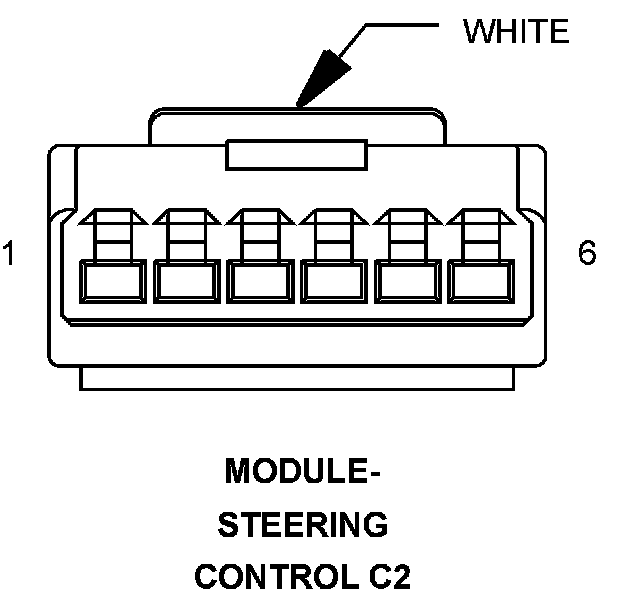

Name : MODULE-STEERING CONTROL C2
Color : WHITE
# of pins : 6




Pin Circuit Description
1 X20 20GY/WT RADIO CONTROL MUX
2 Y13 20DG/RD RADIO CONTROL RETURN
3 X3 20DG/VT HORN SWITCH SENSE
4 V72 20OR/VT S/C SIGNAL 2
5 V937 20VT/LG S/C SWITCH GROUND
6 V71 20VT/OR S/C SIGNAL 1

Component Location - 29




Component Location - 33






Connector:

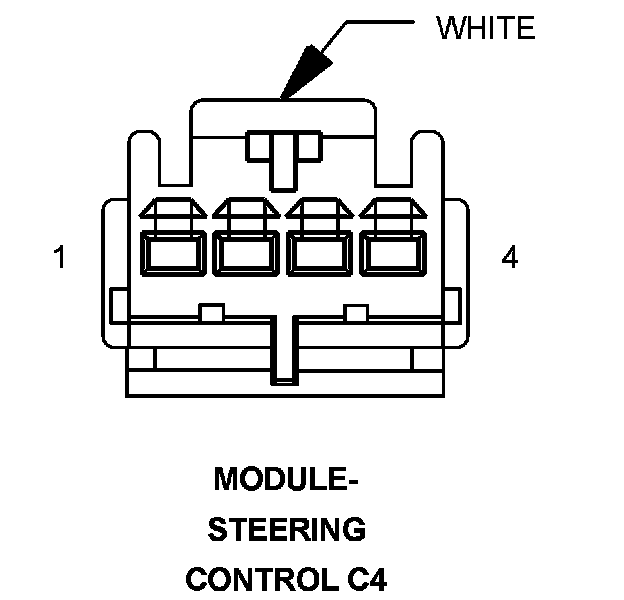

Name : MODULE-STEERING CONTROL C4
Color : WHITE
# of pins : 4




Pin Circuit Description
1 R63 18LG/BK DRIVER SQUIB 2 LINE 1
2 R61 18LG/VT DRIVER SQUIB 2 LINE 2
3 R45 18LG/RD DRIVER SQUIB 1 LINE 1
4 R43 18LG/BR DRIVER SQUIB 1 LINE 2

Component Location - 29




Component Location - 33






Connector:

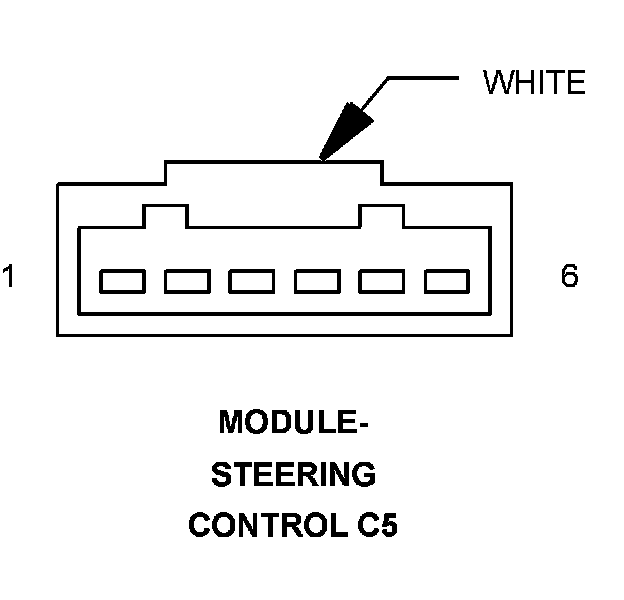

Name : MODULE-STEERING CONTROL C5
Color : WHITE
# of pins : 6




Pin Circuit Description
1 X20 20GY RADIO CONTROL MUX
Pin Circuit Description
1 X20 20GY RADIO CONTROL MUX
2 Y13 20BK RADIO CONTROL RETURN
2 Y13 20BK RADIO CONTROL RETURN
3 X3 20DB HORN SWITCH SENSE
4 V72 20PK S/C SIGNAL 2
5 V71 20VT S/C SIGNAL 1
6 V937 20YL S/C SWITCH GROUND

Component Location - 29




Component Location - 33
