Receiver-Satellite




Component ID: 282
Component : RECEIVER-SATELLITE

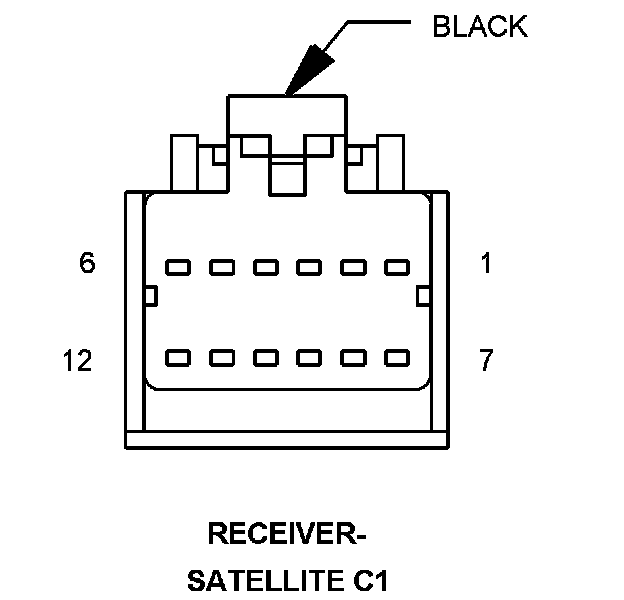

Connector:
Name : RECEIVER-SATELLITE C1
Color : BLACK
# of pins : 12




Pin Circuit Description
1 X17 20DG/OR AUDIO SIGNAL LEFT (+)
2 - -
3 - -
4 Z965 18BK GROUND
5 - -
6 A417 18RD FUSED B(+) (I.O.D.)
7 X16 20DG/YL AUDIO SIGNAL RIGHT (+)
8 X917 20DG AUDIO SIGNAL COMMON
9 - -
10 - -
11 D55 20WT/OR CAN B BUS (+)
12 D54 20WT CAN B BUS (-)

Component Location - 60

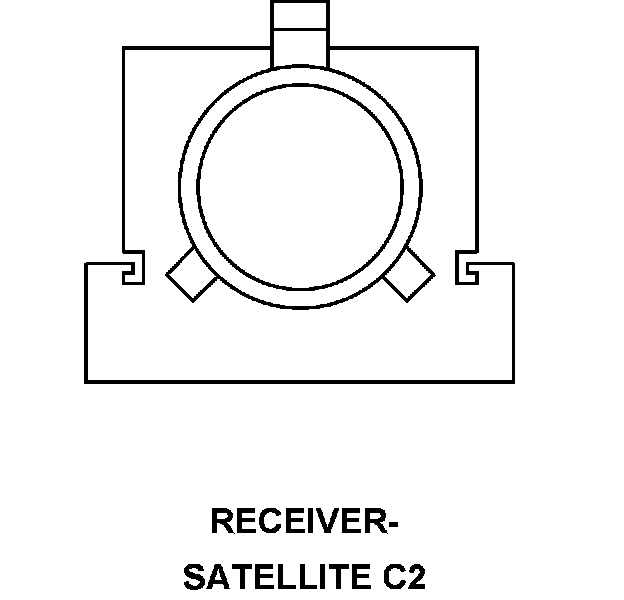

Connector:
Name : RECEIVER-SATELLITE C2
Color :
# of pins : 2




Pin Circuit Description
1 D106 6WT/LG SATELLITE ANTENNA SIGNAL
2 D126 WT/TN SATELLITE ANTENNA SHIELD

Component Location - 60

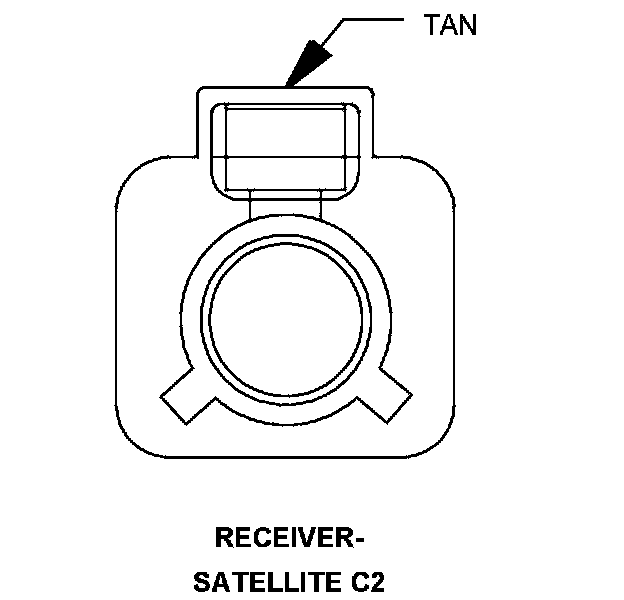

Connector:
Name : RECEIVER-SATELLITE C2
Color : TAN
# of pins : 2




Pin Circuit Description
1 D106 6WT/LG SATELLITE ANTENNA SIGNAL
2 D126 WT/TN SATELLITE ANTENNA SHIELD

Component Location - 60
