Instrument Cluster / Carrier
Component ID: 225
Component : CLUSTER
Connector:

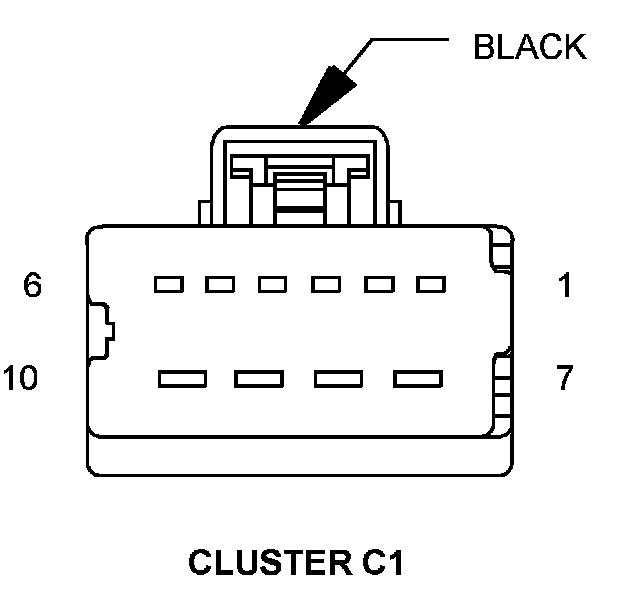

Name : CLUSTER C1
Color : BLACK
# of pins : 10
Pin Circuit Description
1 A932 18RD/BR FUSED B(+)
2 E12 20OR/GY PANEL LAMPS DRIVER
3 P237 20DG/TN SECONDARY UNLOCK DRIVER
4 - -
5 P238 20TN/DG DRIVER DOOR UNLOCK DRIVER
6 P235 20LG/TN SECONDARY LOCK DRIVER
7 P240 20TN/WT PASSENGER DOOR UNLOCK DRIVER
8 Z936 18BK/LB GROUND
9 P33 20TN/DB DOOR LOCK DRIVER
10 A932 18RD/BR FUSED B(+)
Component Location - 27
Component Location - 32
Connector:
Name : CLUSTER C2
Color : BROWN
# of pins : 20
Pin Circuit Description
1 - -
2 M27 20YL/LB READING/RAIL LAMPS DRIVER
3 G75 20VT/DB LEFT FRONT DOOR AJAR SWITCH SENSE
4 M24 20YL/WT COURTESY LAMPS DRIVER
5 G77 20VT/GY LEFT REAR DOOR AJAR SWITCH SENSE
6 G76 20VT/YL RIGHT REAR DOOR AJAR SWITCH SENSE
7 B25 20DG/WT PARK BRAKE SWITCH SENSE
8 L53 20DG/WT STOP LAMP SWITCH OUTPUT
9 A412 20RD/DB FUSED B(+) (I.O.D.)
10 Z937 20BK/YL GROUND
11 G74 20VT/WT RIGHT FRONT DOOR AJAR SWITCH SENSE
12 R57 20LG/GY DRIVER SEAT BELT SWITCH SENSE
13 G78 20VT/OR LIFTGATE AJAR SWITCH SENSE
14 G38 20GY/BK UGDO ENABLE CONTROL CIRCUIT
15 N5 20DB/BK FUEL LEVEL SIGNAL 2
16 N4 20DB/WT FUEL LEVEL SIGNAL 1
17 - -
18 P697 20LG/DG DOOR LOCK SWITCH MUX
19 - -
20 - -
Component Location - 27
Component Location - 32
Connector:

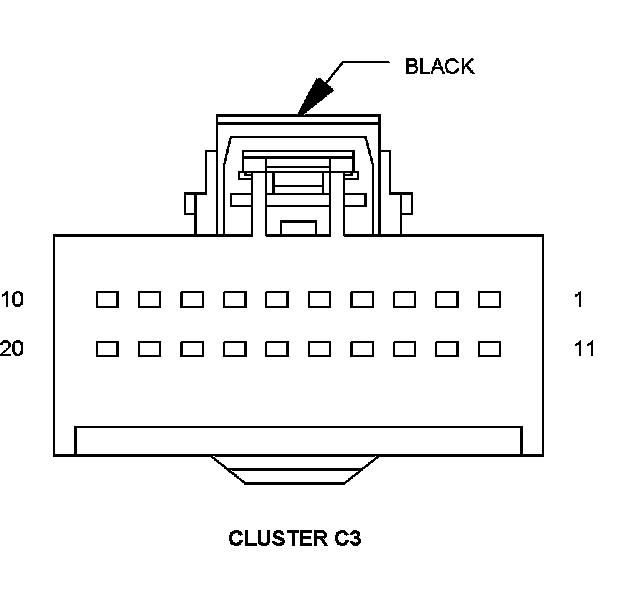

Name : CLUSTER C3
Color : BLACK
# of pins : 20
Pin Circuit Description
1 D506 20WT/DG LIN BUS
2 - -
3 - -
4 - -
5 C215 20LB/BK REAR WINDOW DEFOGGER SWITCH SIGNAL
6 - -
7 C21 20DB/LG EVAPORATOR TEMPERATURE SENSOR SIGNAL
8 C4 20LB/RD A/C INDICATOR DRIVER
9 X20 20GY/WT RADIO CONTROL MUX
10 X3 20DG/VT HORN SWITCH SENSE
11 F202 20PK/GY IGNITION SWITCH OUTPUT (RUN-START)
12 - -
13 - -
14 - -
15 - -
16 - -
17 - -
18 - -
19 - -
20 - -
Component Location - 27
Component Location - 32
Connector:

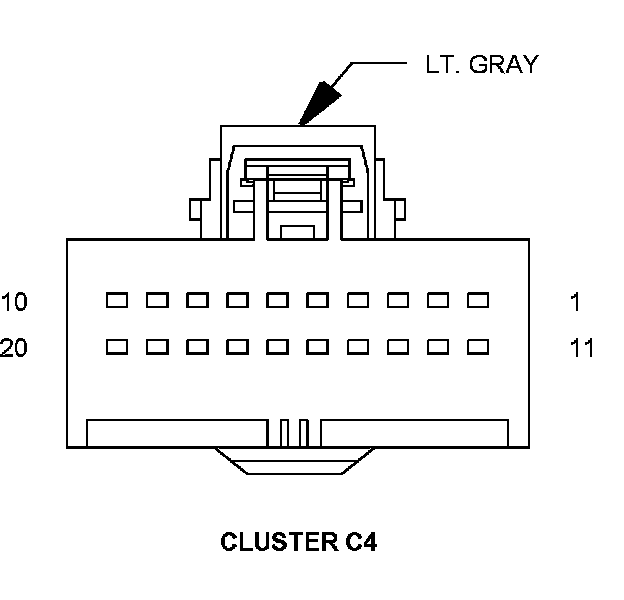

Name : CLUSTER C4
Color : LT. GRAY
# of pins : 20
Pin Circuit Description
1 Z936 20BK/LB GROUND
2 - -
3 - -
4 C955 20LB/PK HVAC MUX RETURN
5 - -
6 - -
7 - -
8 K321 20BR/YL BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID UNLOCK
9 - -
10 - -
11 D54 20WT/PK CAN B BUS (-)
12 D55 20WT/OR CAN B BUS (+)
13 Y13 20DG/RD RADIO CONTROL RETURN
14 C121 20DB/DG SENSOR GROUND
15 - -
16 - -
17 - -
18 - -
19 - -
20 C105 20LB/LG HVAC MUX CONTROL
Component Location - 27
Component Location - 32
