Control Assembly, HVAC




Component ID: 239
Component : CONTROL-A/C-HEATER

Connector:

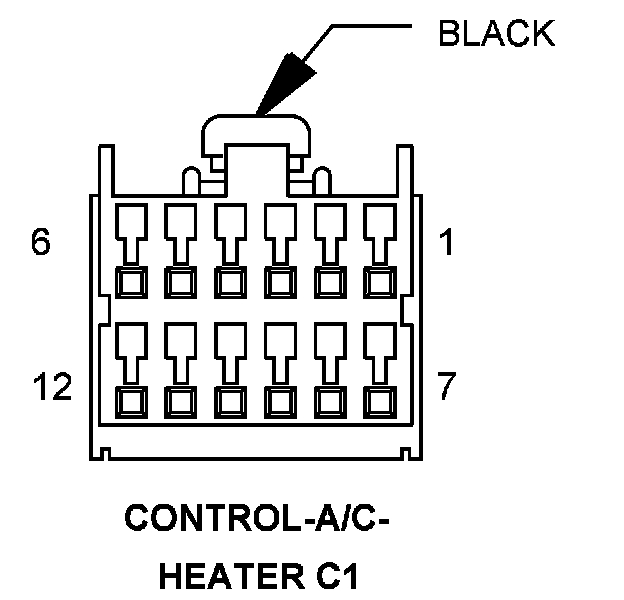

Name : CONTROL-A/C-HEATER C1
Color : BLACK
# of pins : 12




Pin Circuit Description
1 F929 20PK/RD FUSED IGNITION SWITCH OUTPUT (RUN)
2 E12 20OR/GY PANEL LAMPS DRIVER
3 C132 20DB/GY RECIRCULATION DOOR DRIVER (B)
4 C32 20DB/TN RECIRCULATION DOOR DRIVER (A)
5 C4 20LB/RD A/C INDICATOR DRIVER
6 - -
7 Z936 20BK/LB GROUND
8 - -
9 C955 20LB/PK HVAC MUX RETURN
10 - -
11 C105 20LB/LG HVAC MUX CONTROL
12 C215 20LB/BK REAR WINDOW DEFOGGER SWITCH SIGNAL

Component Location - 27




Component Location - 32






Connector:

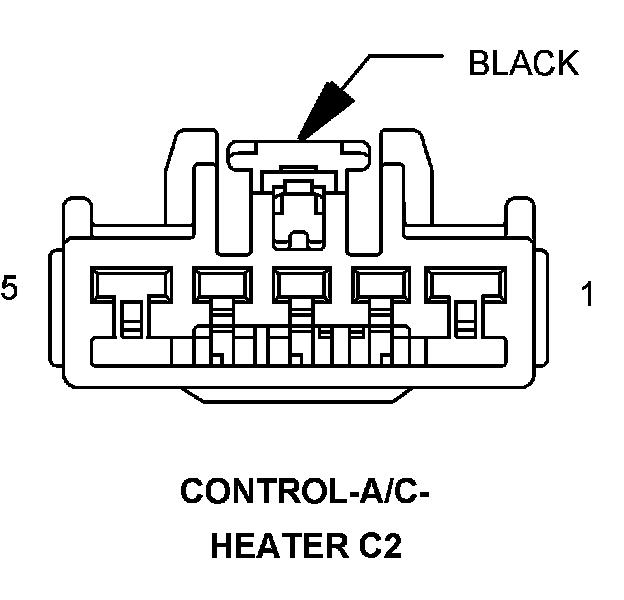

Name : CONTROL-A/C-HEATER C2
Color : BLACK
# of pins : 5




Pin Circuit Description
1 C70 12DB/YL BLOWER MOTOR HIGH SPEED
2 C73 18DB/VT FRONT BLOWER M2 SPEED
3 C72 18DB/OR FRONT BLOWER M1 SPEED
4 C71 18DB/BR FRONT BLOWER LOW SPEED
5 Z936 18BK/LB GROUND

Component Location - 27




Component Location - 32
