C302
Component ID: 391
Component : C302

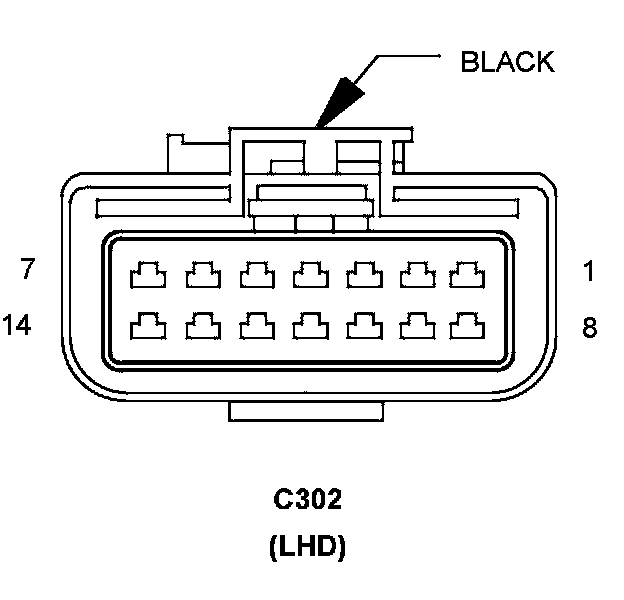

Connector:
Name : C302
Color : BLACK
# of pins : 14
Qualifier : (LHD)
Gender : FEMALE
Pin Circuit Description
1 Z960 14BK/LB GROUND
2 Q411 14OR/WT MASTER WINDOW SWITCH LEFT REAR (UP)
3 Q412 14OR/LB MASTER WINDOW SWITCH RIGHT REAR (UP)
4 Q16 14OR/TN MASTER WINDOW SWITCH PASSENGER (UP)
5 Q26 14OR/GY MASTER WINDOW SWITCH PASSENGER (DOWN)
6 Q15 14OR/RD WINDOW LOCK OUT SWITCH OUTPUT
7 P72 20TN/GY RIGHT MIRROR VERTICAL DRIVER
8 F981 14PK/BR IGNITION SWITCH OUTPUT (RUN-ACC)
9 Q612 14OR/DB MASTER WINDOW SWITCH RIGHT REAR (DOWN)
10 Q611 14OR/GY MASTER WINDOW SWITCH LEFT REAR (DOWN)
11 - -
12 - -
13 - -
14 - -
Component Location - 40
Component Location - 42
Component Location - 49

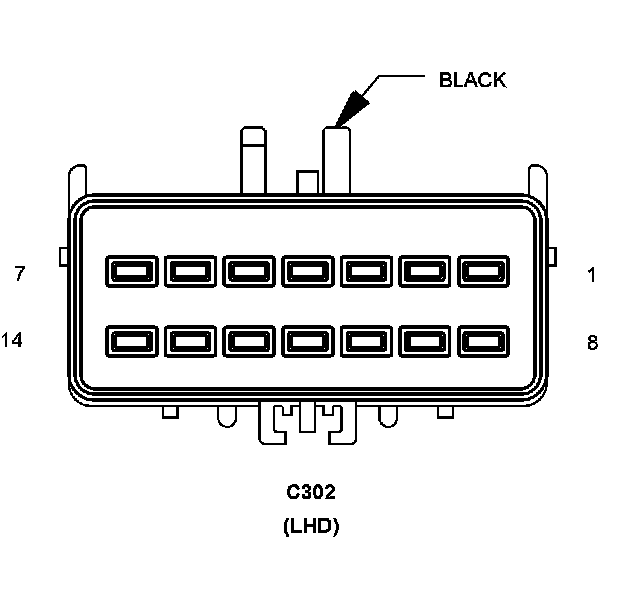

Connector:
Name : C302
Color : BLACK
# of pins : 14
Qualifier : (LHD)
Gender : MALE
Pin Circuit Description
1 Z928 14BK/LG GROUND
2 Q411 14OR/WT MASTER WINDOW SWITCH LEFT REAR (UP)
3 Q412 14OR/LB MASTER WINDOW SWITCH RIGHT REAR (UP)
4 Q16 14OR/TN MASTER WINDOW SWITCH PASSENGER (UP)
5 Q26 14OR/GY MASTER WINDOW SWITCH PASSENGER (DOWN)
6 Q15 14OR/RD WINDOW LOCK OUT SWITCH OUTPUT
7 P72 20TN/GY RIGHT MIRROR VERTICAL DRIVER
8 F981 14PK/BR IGNITION SWITCH OUTPUT (RUN-ACC)
9 Q612 14OR/DB MASTER WINDOW SWITCH RIGHT REAR (DOWN)
10 Q611 14OR/GY MASTER WINDOW SWITCH LEFT REAR (DOWN)
11 - -
12 - -
13 - -
14 - -
Component Location - 40
Component Location - 42
Component Location - 49

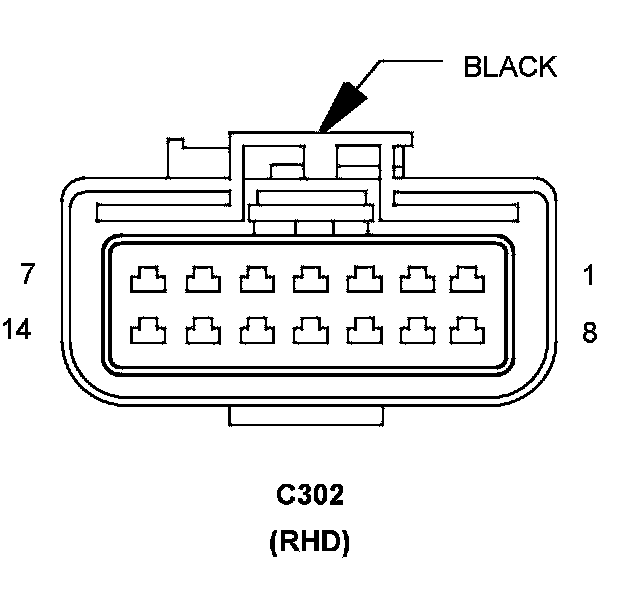

Connector:
Name : C302
Color : BLACK
# of pins : 14
Qualifier : (RHD)
Gender : FEMALE
Pin Circuit Description
1 Z960 20BK/LB GROUND
2 - -
3 - -
4 Q16 14OR/TN MASTER WINDOW SWITCH PASSENGER (UP)
5 Q26 14OR/GY MASTER WINDOW SWITCH PASSENGER (DOWN)
6 Q15 14OR/RD WINDOW LOCK OUT SWITCH OUTPUT
7 - -
8 - -
9 - -
10 - -
11 - -
12 - -
13 - -
14 - -
Component Location - 40
Component Location - 42
Component Location - 49
Connector:
Name : C302
Color : BLACK
# of pins : 14
Qualifier : (RHD)
Gender : MALE
Pin Circuit Description
1 Z960 20BK/LB GROUND
2 - -
3 - -
4 Q16 14OR/TN MASTER WINDOW SWITCH PASSENGER (UP)
5 Q26 14OR/GY MASTER WINDOW SWITCH PASSENGER (DOWN)
6 Q15 14OR/RD WINDOW LOCK OUT SWITCH OUTPUT
7 - -
8 - -
9 - -
10 - -
11 - -
12 - -
13 - -
14 - -
Component Location - 40
Component Location - 42
Component Location - 49
