C301
Component ID: 400
Component : C301

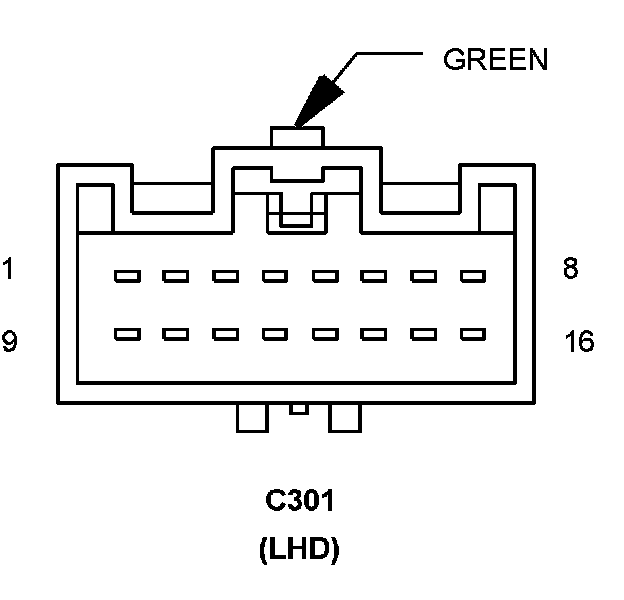

Connector:
Name : C301
Color : GREEN
# of pins : 16
Qualifier : (LHD)
Gender : FEMALE
Pin Circuit Description
1 G75 20VT/DB LEFT FRONT DOOR AJAR SWITCH SENSE
2 P33 20TN/DB DOOR LOCK DRIVER
3 P238 20TN/DG DRIVER DOOR UNLOCK DRIVER
4 P697 20LG/DG DOOR LOCK SWITCH MUX
5 - -
6 Z961 20BK/YL GROUND
7 - -
8 P74 20TN/OR RIGHT MIRROR HORIZONTAL DRIVER
9 P76 20YL/PK MIRROR COMMON DRIVER
10 X201 18GY/VT LEFT FRONT DOOR SPEAKER (+)
10 X153 18DG/VT AMPLIFIED LEFT FRONT DOOR SPEAKER (+)
11 X291 18GY/YL LEFT FRONT DOOR SPEAKER (-)
11 X155 18DG/BK AMPLIFIED LEFT FRONT DOOR SPEAKER (-)
12 A417 20RD/DG FUSED B(+) (I.O.D.)
13 C16 20DB/GY FUSED REAR WINDOW DEFOGGER CONTROL OUTPUT
13 C16 20DB/GY FUSED REAR WINDOW DEFOGGER CONTROL OUTPUT
14 - -
15 - -
16 - -
Component Location - 40
Component Location - 42
Component Location - 49
Connector:
Name : C301
Color : GREEN
# of pins : 16
Qualifier : (LHD)
Gender : MALE
Pin Circuit Description
1 G75 20VT/DB LEFT FRONT DOOR AJAR SWITCH SENSE
2 P33 20TN/DB DOOR LOCK DRIVER
3 P238 20TN/DG DRIVER DOOR UNLOCK DRIVER
4 P697 20LG/DG DOOR LOCK SWITCH MUX
5 - -
6 Z928 20BK/LG GROUND
6 Z961 20BK/YL GROUND
7 - -
8 P74 20TN/OR RIGHT MIRROR HORIZONTAL DRIVER
9 P76 20YL/PK MIRROR COMMON DRIVER
10 X201 18GY/VT LEFT FRONT DOOR SPEAKER (+)
10 X201 18GY/VT AMPLIFIED LEFT FRONT DOOR SPEAKER (+)
11 X291 18GY/YL LEFT FRONT DOOR SPEAKER (-)
11 X291 18GY/YL AMPLIFIED LEFT FRONT DOOR SPEAKER (-)
12 A417 20RD/DG FUSED B(+) (I.O.D.)
13 C16 20DB/GY FUSED REAR WINDOW DEFOGGER CONTROL OUTPUT
14 - -
15 - -
16 - -
Component Location - 40
Component Location - 42
Component Location - 49

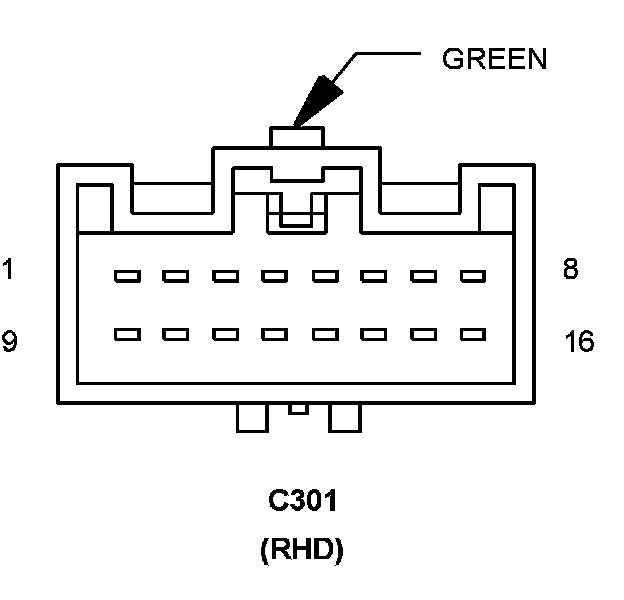

Connector:
Name : C301
Color : GREEN
# of pins : 16
Qualifier : (RHD)
Gender : FEMALE
Pin Circuit Description
1 G75 20VT/DB LEFT FRONT DOOR AJAR SWITCH SENSE
2 P33 20TN/DB DOOR LOCK DRIVER
3 P240 20TN/WT PASSENGER DOOR UNLOCK DRIVER
4 P110 20LG/WT FOLDING MIRROR RETURN
5 P699 20LG/DG MIRROR-POWER FOLDING/UNFOLDING
6 P71 20TN/LG LEFT MIRROR VERTICAL DRIVER
7 P75 20TN/BK LEFT MIRROR HORIZONTAL DRIVER
8 - -
9 P76 20YL/PK MIRROR COMMON DRIVER
10 X201 18GY/VT LEFT FRONT DOOR SPEAKER (+)
10 X153 18DG/VT AMPLIFIED LEFT FRONT DOOR SPEAKER (+)
11 X291 18GY/YL LEFT FRONT DOOR SPEAKER (-)
11 X155 18DG/BK AMPLIFIED LEFT FRONT DOOR SPEAKER (-)
12 - -
13 C16 20DB/GY FUSED REAR WINDOW DEFOGGER CONTROL OUTPUT
13 C16 20DB/GY FUSED REAR WINDOW DEFOGGER CONTROL OUTPUT
14 - -
15 P235 20LG/TN SECONDARY LOCK DRIVER
16 P237 20DG/TN SECONDARY UNLOCK DRIVER
Component Location - 40
Component Location - 42
Component Location - 49

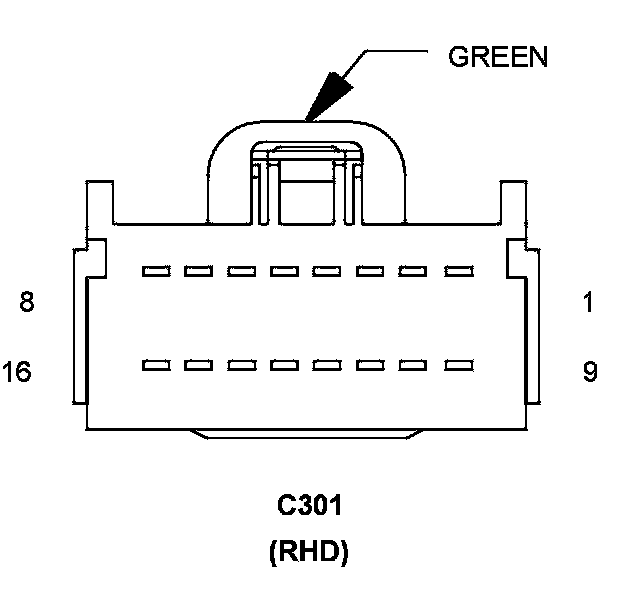

Connector:
Name : C301
Color : GREEN
# of pins : 16
Qualifier : (RHD)
Gender : MALE
Pin Circuit Description
1 G75 20VT/DB LEFT FRONT DOOR AJAR SWITCH SENSE
2 P33 20TN/DB DOOR LOCK DRIVER
3 P240 20TN/WT PASSENGER DOOR UNLOCK DRIVER
4 P110 20LG/WT FOLDING MIRROR RETURN
5 P699 20LG/DG MIRROR-POWER FOLDING/UNFOLDING
6 P71 20TN/DG LEFT MIRROR VERTICAL DRIVER
7 P75 20TN/OR LEFT MIRROR HORIZONTAL DRIVER
8 - -
9 P76 20YL/PK MIRROR COMMON DRIVER
10 X201 18GY/VT LEFT FRONT DOOR SPEAKER (+)
10 X201 18GY/VT AMPLIFIED LEFT FRONT DOOR SPEAKER (+)
11 X291 18GY/YL LEFT FRONT DOOR SPEAKER (-)
11 X291 18GY/YL AMPLIFIED LEFT FRONT DOOR SPEAKER (-)
12 - -
13 C16 20DB/GY FUSED REAR WINDOW DEFOGGER CONTROL OUTPUT
14 - -
15 P235 20LG/TN SECONDARY LOCK DRIVER
16 P237 20DG/TN SECONDARY UNLOCK DRIVER
Component Location - 40
Component Location - 42
Component Location - 49
