C200
Component ID: 380
Component : C200

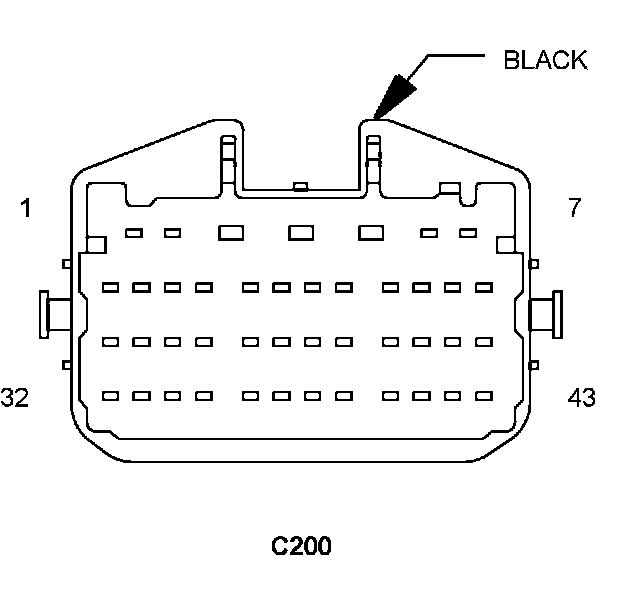

Connector:
Name : C200
Color : BLACK
# of pins : 43
Gender : FEMALE
Pin Circuit Description
1 G78 20VT/OR LIFTGATE AJAR SWITCH SENSE
2 P235 20LG/TN SECONDARY LOCK DRIVER
3 P237 20DG/TN SECONDARY UNLOCK DRIVER
4 D54 20WT/PK CAN B BUS (-)
5 D55 20WT/OR CAN B BUS (+)
6 F202 18PK/GY IGNITION SWITCH OUTPUT (RUN-START)
7 F996 20PK/YL FUSED IGNITION SWITCH OUTPUT (RUN-ACC)
8 L1 20WT/LG BACKUP LAMP SWITCH OUTPUT
9 D96 20WT/BR SIREN SIGNAL CONTROL
10 F929 20PK/RD FUSED IGNITION SWITCH OUTPUT (RUN)
11 P33 20TN/DB DOOR LOCK DRIVER
12 P240 20TN/WT PASSENGER DOOR UNLOCK DRIVER
13 F986 20PK/BK FUSED IGNITION SWITCH OUTPUT (RUN-ACC)
14 X60 20GY/RD POWER ANTENNA SIGNAL
15 G74 20VT/WT RIGHT FRONT DOOR AJAR SWITCH SENSE
16 N4 20DB/WT FUEL LEVEL SIGNAL 1
17 G75 20VT/DB LEFT FRONT DOOR AJAR SWITCH SENSE
18 R9 20LB/YL DRIVER KNEE BLOCKER SQUIB LINE 2
19 R11 20LB/DB DRIVER KNEE BLOCKER SQUIB LINE 1
20 R43 20LG/BR DRIVER SQUIB 1 LINE 2
21 - -
22 D508 20WT/GY COM-LIN TIRE PRESSURE MONITOR LAN
23 G76 20VT/YL RIGHT REAR DOOR AJAR SWITCH SENSE
24 G77 20VT/GY LEFT REAR DOOR AJAR SWITCH SENSE
25 - -
26 - -
27 L53 20DG/WT STOP LAMP SWITCH OUTPUT
28 N5 20DB/BK FUEL LEVEL SIGNAL 2
29 - -
30 P697 20LG/DG DOOR LOCK SWITCH MUX
31 R42 20LB/BR PASSENGER SQUIB 1 LINE 2
32 - -
33 R44 20LB/OR PASSENGER SQUIB 1 LINE 1
34 R45 20LG/RD DRIVER SQUIB 1 LINE 1
35 R57 20LG/GY DRIVER SEAT BELT SWITCH SENSE
36 - -
37 - -
38 - -
39 P238 20TN/DG DRIVER DOOR UNLOCK DRIVER
40 - -
41 D506 20WT/DG LIN BUS
42 F20 20PK/WT IGNITION SWITCH OUTPUT (RUN-START)
43 F985 18PK/YL FUSED IGNITION SWITCH OUTPUT (RUN-ACC)
Component Location - 25
Component Location - 31
Component Location - 40
Component Location - 42

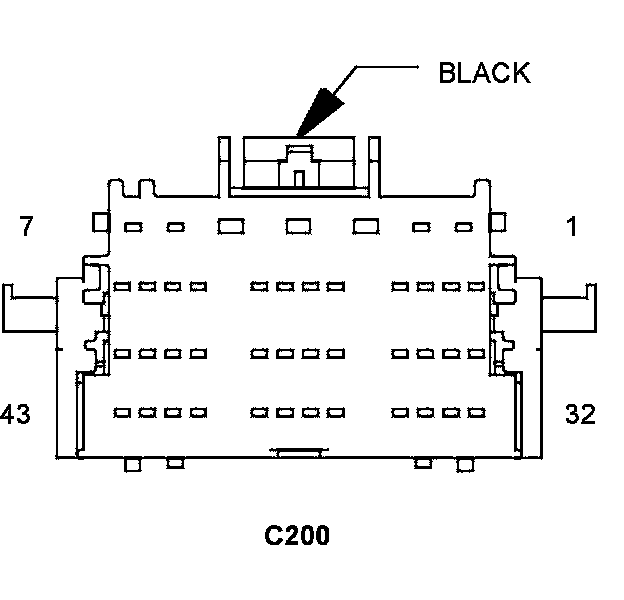

Connector:
Name : C200
Color : BLACK
# of pins : 43
Gender : MALE
Pin Circuit Description
1 G78 20VT/OR LIFTGATE AJAR SWITCH SENSE
2 P235 20LG/TN SECONDARY LOCK DRIVER
3 P237 20DG/TN SECONDARY UNLOCK DRIVER
4 D54 20WT/PK CAN B BUS (-)
5 D55 20WT/OR CAN B BUS (+)
6 F202 18PK/GY IGNITION SWITCH OUTPUT (RUN-START)
7 F996 20PK/YL FUSED IGNITION SWITCH OUTPUT (RUN-ACC)
8 L1 20WT/LG BACKUP LAMP SWITCH OUTPUT
9 D96 20WT/BR SIREN SIGNAL CONTROL
10 F929 20PK/RD FUSED IGNITION SWITCH OUTPUT (RUN)
11 P33 20TN/DB DOOR LOCK DRIVER
12 P240 20TN/WT PASSENGER DOOR UNLOCK DRIVER
13 F986 20PK/BK FUSED IGNITION SWITCH OUTPUT (RUN-ACC)
14 X60 20GY/RD POWER ANTENNA SIGNAL
15 G74 20VT/WT RIGHT FRONT DOOR AJAR SWITCH SENSE
16 N4 20DB/WT FUEL LEVEL SIGNAL 1
17 G75 20VT/DB LEFT FRONT DOOR AJAR SWITCH SENSE
18 R9 18LB/YL DRIVER KNEE BLOCKER SQUIB LINE 2
19 R11 18LB/DB DRIVER KNEE BLOCKER SQUIB LINE 1
20 R43 18LG/BR DRIVER SQUIB 1 LINE 2
21 - -
22 D508 20WT/GY COM-LIN TIRE PRESSURE MONITOR LAN
23 G76 20VT/YL RIGHT REAR DOOR AJAR SWITCH SENSE
24 G77 20VT/GY LEFT REAR DOOR AJAR SWITCH SENSE
25 - -
26 - -
27 L53 20DG/WT STOP LAMP SWITCH OUTPUT
28 N5 20DB/BK FUEL LEVEL SIGNAL 2
29 - -
30 P697 20LG/DG DOOR LOCK SWITCH MUX
31 R42 18LB/BR PASSENGER SQUIB 1 LINE 2
32 - -
33 R44 18LB/OR PASSENGER SQUIB 1 LINE 1
34 R45 18LG/RD DRIVER SQUIB 1 LINE 1
35 R57 20LG/GY DRIVER SEAT BELT SWITCH SENSE
36 - -
37 - -
38 - -
39 P238 20TN/DG DRIVER DOOR UNLOCK DRIVER
40 - -
41 D506 20WT/DG LIN BUS
42 F20 20PK/WT IGNITION SWITCH OUTPUT (RUN-START)
43 F985 18PK/YL FUSED IGNITION SWITCH OUTPUT (RUN-ACC)
Component Location - 25
Component Location - 31
Component Location - 40
Component Location - 42
