C201
Component ID: 26
Component : C201

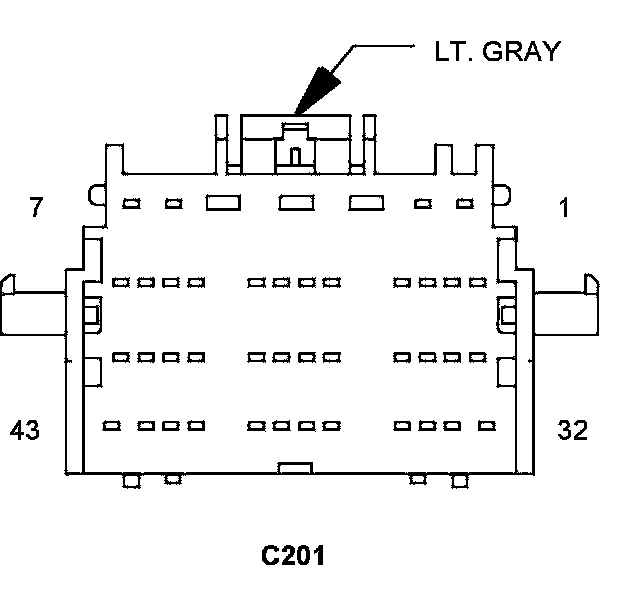

Connector:
Name : C201
Color : LT. GRAY
# of pins : 43
Gender : FEMALE
Pin Description Circuit
1 FUSED B(+) (I.O.D.) A411 20RD/LG
2 FUSED B(+) (I.O.D.) A412 20RD/DB
3 FUSED B(+) (I.O.D.) A413 18RD/LB
4 FUSED B(+) (I.O.D.) A415 20RD/TN
5 FUSED B(+) (I.O.D.) A417 20RD/DG
6 FUSED B(+) (I.O.D.) A418 20RD/BK
7 AUTOSTICK DOWNSHIFT SIGNAL T44 20YL/DG
8 AUTOSTICK UPSHIFT SIGNAL T5 20DG/LG
9 S/C SIGNAL 1 V71 20VT/OR
10 S/C SIGNAL 2 V72 20OR/VT
11 S/C SWITCH GROUND V937 20VT/LG
12 DOOR LOCK POWER-FUSED B(+) A932 18RD/BR
13 FUSED B(+) A952 20RD/OR
14 PASSENGER SQUIB 2 LINE 1 R64 18LB/WT
15 - -
16 FUSED B(+) A927 16RD/GY
17 - -
18 FUSED B(+) A935 20RD/LB
19 FUSED B(+) A999 18RD/PK
20 RIGHT INSTRUMENT PANEL SPEAKER (-) X298 18GY/LG
21 LEFT FRONT DOOR SPEAKER (+) X201 18GY/VT
21 AMPLIFIED LEFT FRONT DOOR SPEAKER (+) X201 18GY/VT
22 LEFT FRONT DOOR SPEAKER (-) X291 18GY/YL
22 AMPLIFIED LEFT FRONT DOOR SPEAKER (-) X291 18GY/YL
23 RIGHT FRONT DOOR SPEAKER (+) X202 18DG/VT
23 AMPLIFIED RIGHT FRONT DOOR SPEAKER (+) X202 18DG/VT
24 RIGHT FRONT DOOR SPEAKER (-) X292 18DG/YL
24 AMPLIFIED RIGHT FRONT DOOR SPEAKER (-) X292 18DG/YL
25 LEFT REAR SPEAKER (+) X51 18DG/DB
26 RIGHT REAR SPEAKER (+) X52 18GY/DB
27 RIGHT REAR SPEAKER (-) X58 18GY/OR
28 IGNITION SWITCH OUTPUT (START) F961 20PK/LB
29 DRIVER SQUIB 2 LINE 2 R61 18LG/VT
30 PASSENGER SQUIB 2 LINE 2 R62 18LB/VT
31 DRIVER SQUIB 2 LINE 1 R63 18LG/BK
32 - -
33 CAN C BUS (-) D264 20DB/WT
34 CAN C BUS (+) D265 20DB/LB
35 LEFT REAR SPEAKER (-) X57 18DG/BR
36 - -
37 - -
38 - -
39 - -
40 RIGHT INSTRUMENT PANEL SPEAKER (+) X208 18GY/DG
41 LEFT INSTRUMENT PANEL SPEAKER (+) X209 18GY/TN
42 LEFT INSTRUMENT PANEL SPEAKER (-) X299 18GY/BR
43 BLOWER MOTOR CONTROL C7 12DB/PK
Component Location - 23
Fig. 23:
Component Location - 24
Component Location - 26
Component Location - 29
Fig. 29:
Component Location - 31
Component Location - 37
Fig. 37:
Component Location - 38
Fig. 38:
Component Location - 44
Component Location - 46

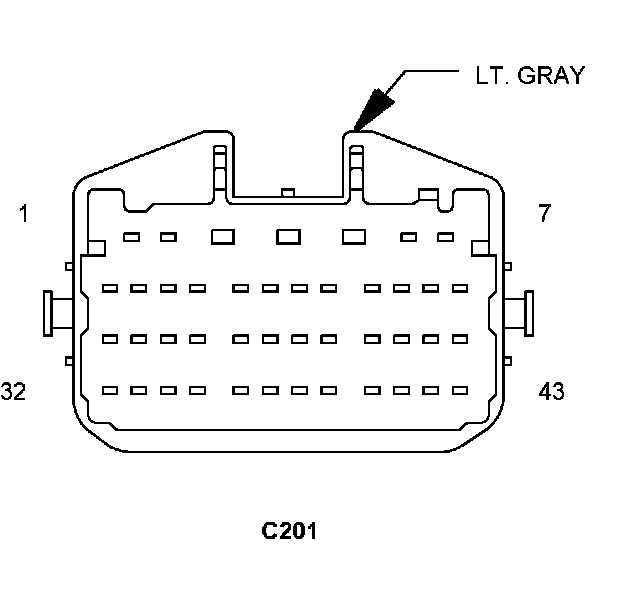

Connector:
Name : C201
Color : LT. GRAY
# of pins : 43
Gender : MALE
Pin Description Circuit
1 FUSED B(+) (I.O.D.) A411 20RD/LG
2 FUSED B(+) (I.O.D.) A412 20RD/DB
3 FUSED B(+) (I.O.D.) A413 18RD/LB
4 FUSED B(+) (I.O.D.) A415 20RD/TN
5 FUSED B(+) (I.O.D.) A417 20RD/DG
6 FUSED B(+) (I.O.D.) A418 20RD/BK
7 AUTOSTICK DOWNSHIFT SIGNAL T44 20YL/DG
8 AUTOSTICK UPSHIFT SIGNAL T5 20DG/LG
9 S/C SIGNAL 1 V71 20VT/OR
10 S/C SIGNAL 2 V72 20OR/VT
11 S/C SWITCH GROUND V937 20VT/LG
12 DOOR LOCK POWER-FUSED B(+) A932 18RD/BR
13 FUSED B(+) A952 20RD/OR
14 PASSENGER SQUIB 2 LINE 1 R64 18LB/WT
15 - -
16 FUSED B(+) A927 16RD/GY
17 - -
18 FUSED B(+) A935 20RD/LB
19 FUSED B(+) A999 16RD/PK
20 RIGHT INSTRUMENT PANEL SPEAKER (-) X298 18GY/LG
21 LEFT FRONT DOOR SPEAKER (+) X201 18GY/VT
21 AMPLIFIED LEFT FRONT DOOR SPEAKER (+) X201 18GY/VT
22 LEFT FRONT DOOR SPEAKER (-) X291 18GY/YL
22 AMPLIFIED LEFT FRONT DOOR SPEAKER (-) X291 18GY/YL
23 RIGHT FRONT DOOR SPEAKER (+) X202 18DG/VT
23 AMPLIFIED RIGHT FRONT DOOR SPEAKER (+) X202 18DG/VT
24 RIGHT FRONT DOOR SPEAKER (-) X292 18DG/YL
24 AMPLIFIED RIGHT FRONT DOOR SPEAKER (-) X292 18DG/YL
25 LEFT REAR SPEAKER (+) X51 18DG/DB
26 RIGHT REAR SPEAKER (+) X52 18GY/DB
27 RIGHT REAR SPEAKER (-) X58 18GY/OR
28 IGNITION SWITCH OUTPUT (START) F961 20PK/LB
29 DRIVER SQUIB 2 LINE 2 R61 18LG/VT
30 PASSENGER SQUIB 2 LINE 2 R62 18LB/VT
31 DRIVER SQUIB 2 LINE 1 R63 18LG/BK
32 - -
33 CAN C BUS (-) D264 20DB/WT
34 CAN C BUS (+) D265 20DB/LB
35 LEFT REAR SPEAKER (-) X57 18DG/BR
36 - -
37 - -
38 - -
39 - -
40 RIGHT INSTRUMENT PANEL SPEAKER (+) X208 18GY/DG
41 LEFT INSTRUMENT PANEL SPEAKER (+) X209 18GY/TN
42 LEFT INSTRUMENT PANEL SPEAKER (-) X299 18GY/BR
43 BLOWER MOTOR CONTROL C7 12DB/PK
Component Location - 23
Fig. 23:
Component Location - 24
Component Location - 26
Component Location - 29
Fig. 29:
Component Location - 31
Component Location - 37
Fig. 37:
Component Location - 38
Fig. 38:
Component Location - 44
Component Location - 46
