Wiring Diagrams

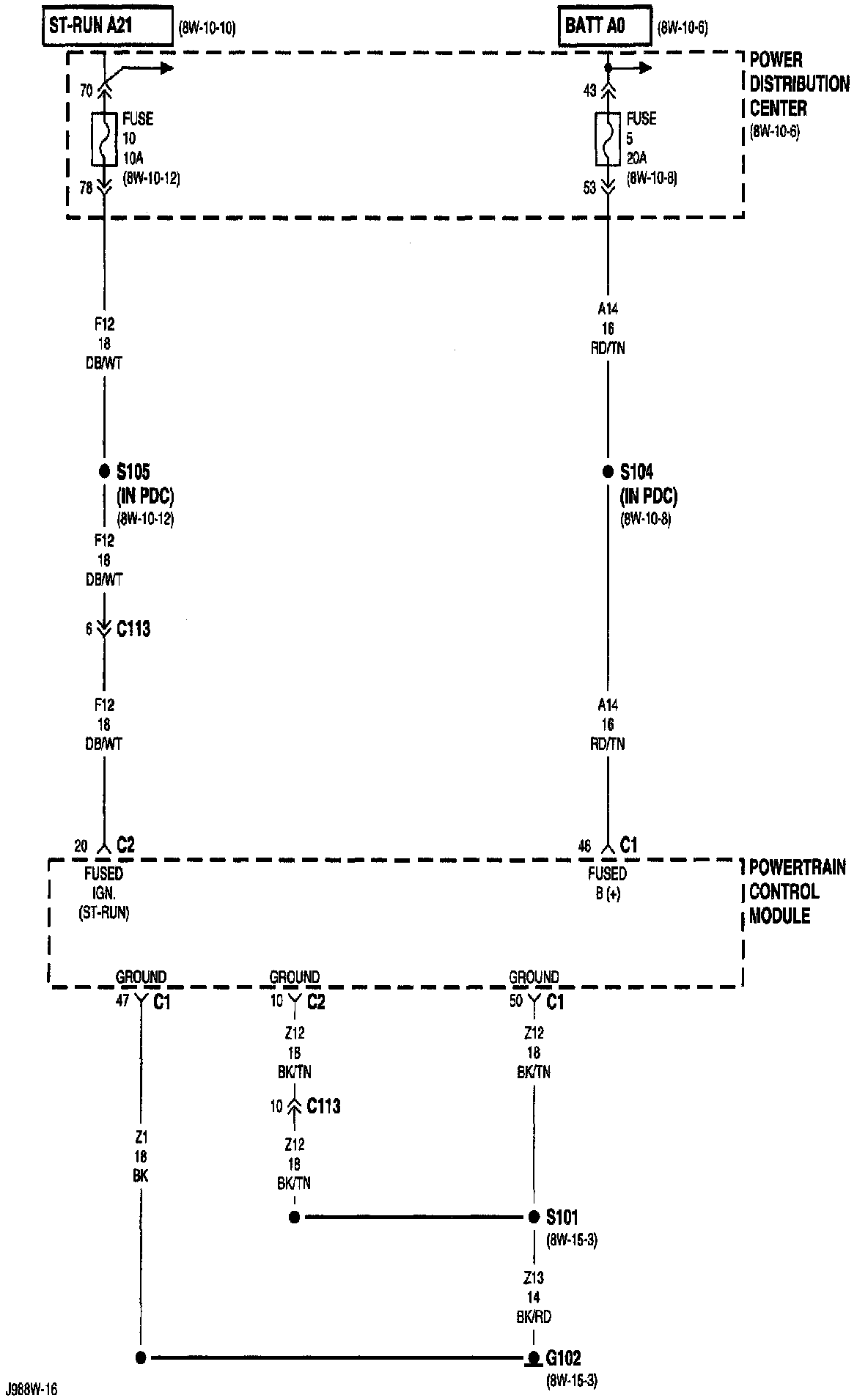

Fuel/Ignition Systems:
Fuse 5 (PDC)
Fuse 10 (PDC)
G102
Power Distribution Center
Powertrain Control Module

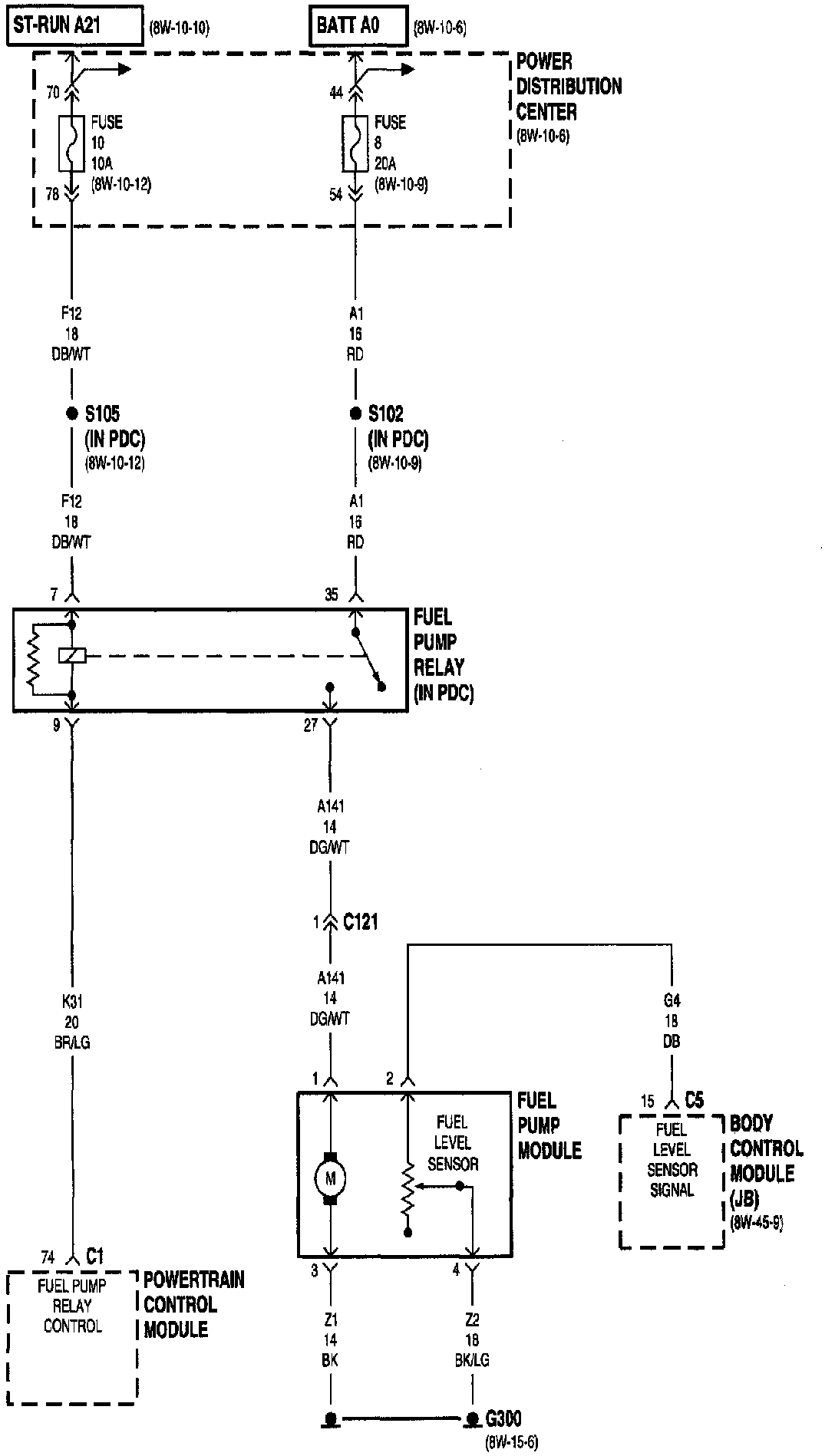

Fuel/Ignition Systems:
Body Control Module
Fuel Pump Module
Fuel Pump Relay
Fuse 8 (PDC)
Fuse 10 (PDC)
G300
Power Distribution Center
Powertrain Control Module

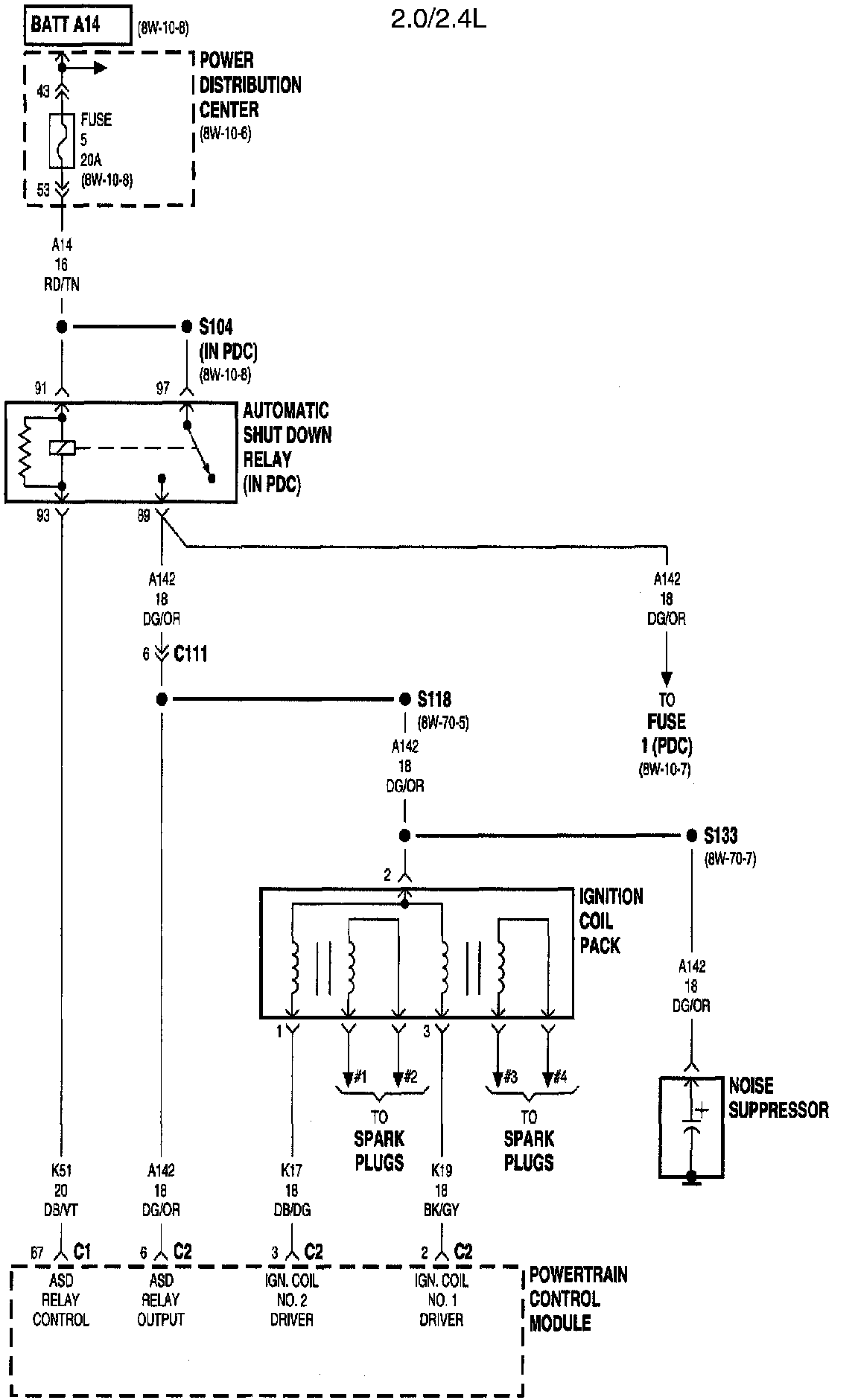

Fuel/Ignition Systems:
Automatic Shut Down Relay
Fuse 1 (PDC)
Fuse 5 (PDC)
Ignition Coil Pack
Noise Suppressor
Power Distribution Center
Powertrain Control Module

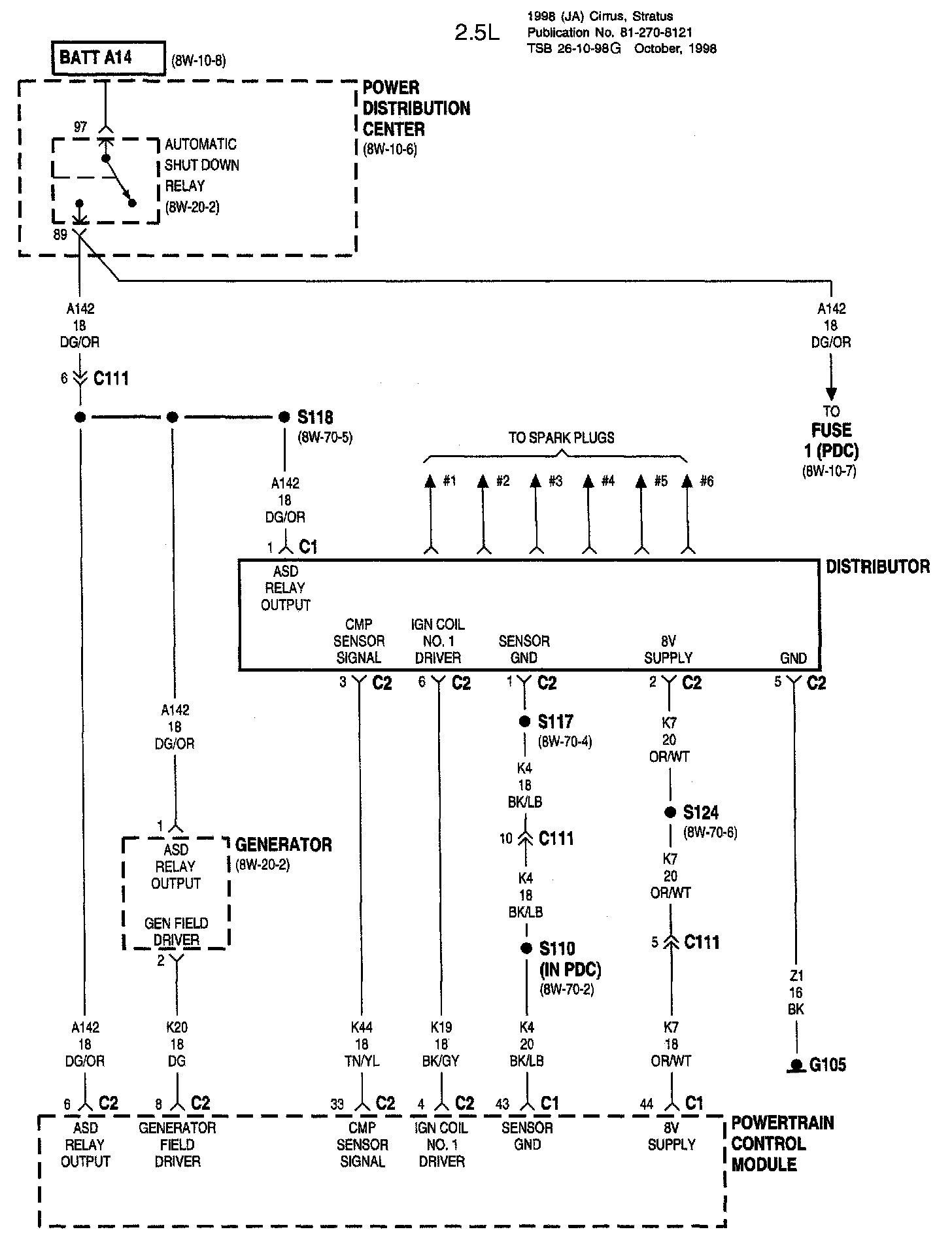

Fuel/Ignition Systems:
Automatic Shut Down Relay
Distributor
Fuse 1 (PDC)
G105
Generator
Power Distribution Center
Powertrain Control Module

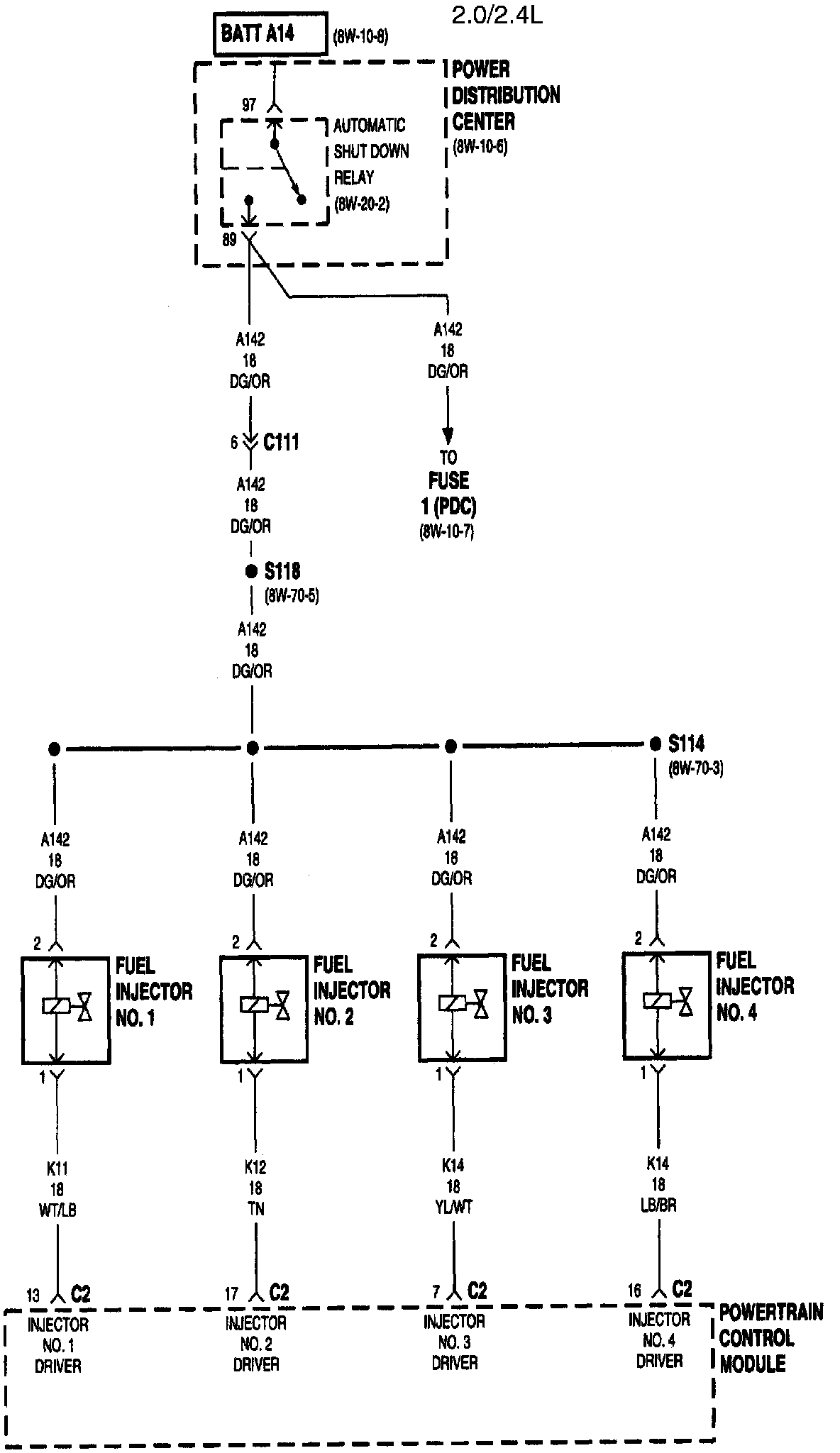

Fuel/Ignition Systems:
Automatic Shut Down Relay
Fuel Injector No. 1
Fuel Injector No. 2
Fuel Injector No. 3
Fuel Injector No. 4
Fuse 1 (PDC)
Power Distribution Center
Powertrain Control Module

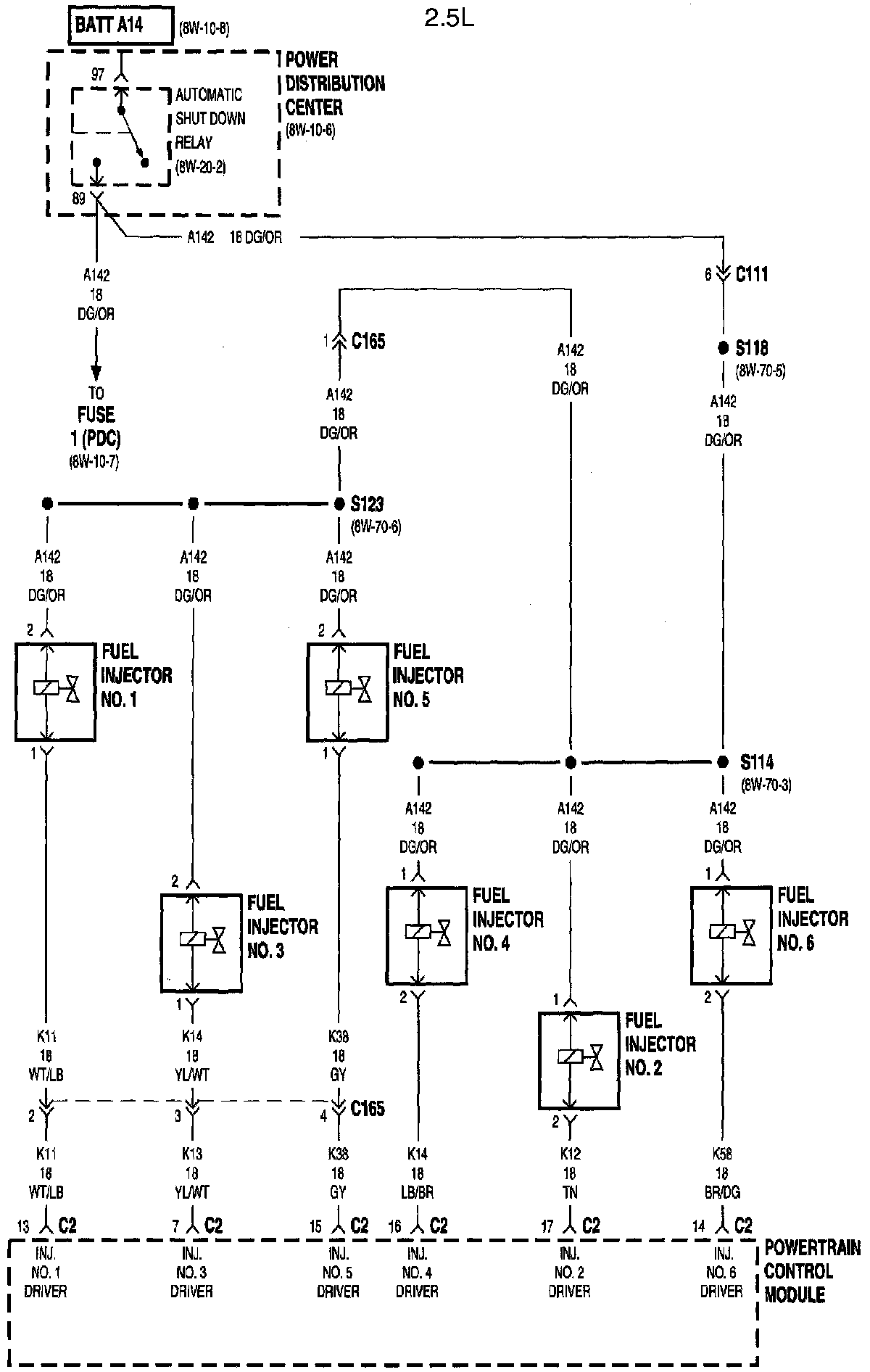

Fuel/Ignition Systems:
Automatic Shut Down Relay
Fuel Injector No. 1
Fuel Injector No. 2
Fuel Injector No. 3
Fuel Injector No. 4
Fuel Injector No. 5
Fuel Injector No. 6
Fuse 1 (PDC)
Powertrain Control Module

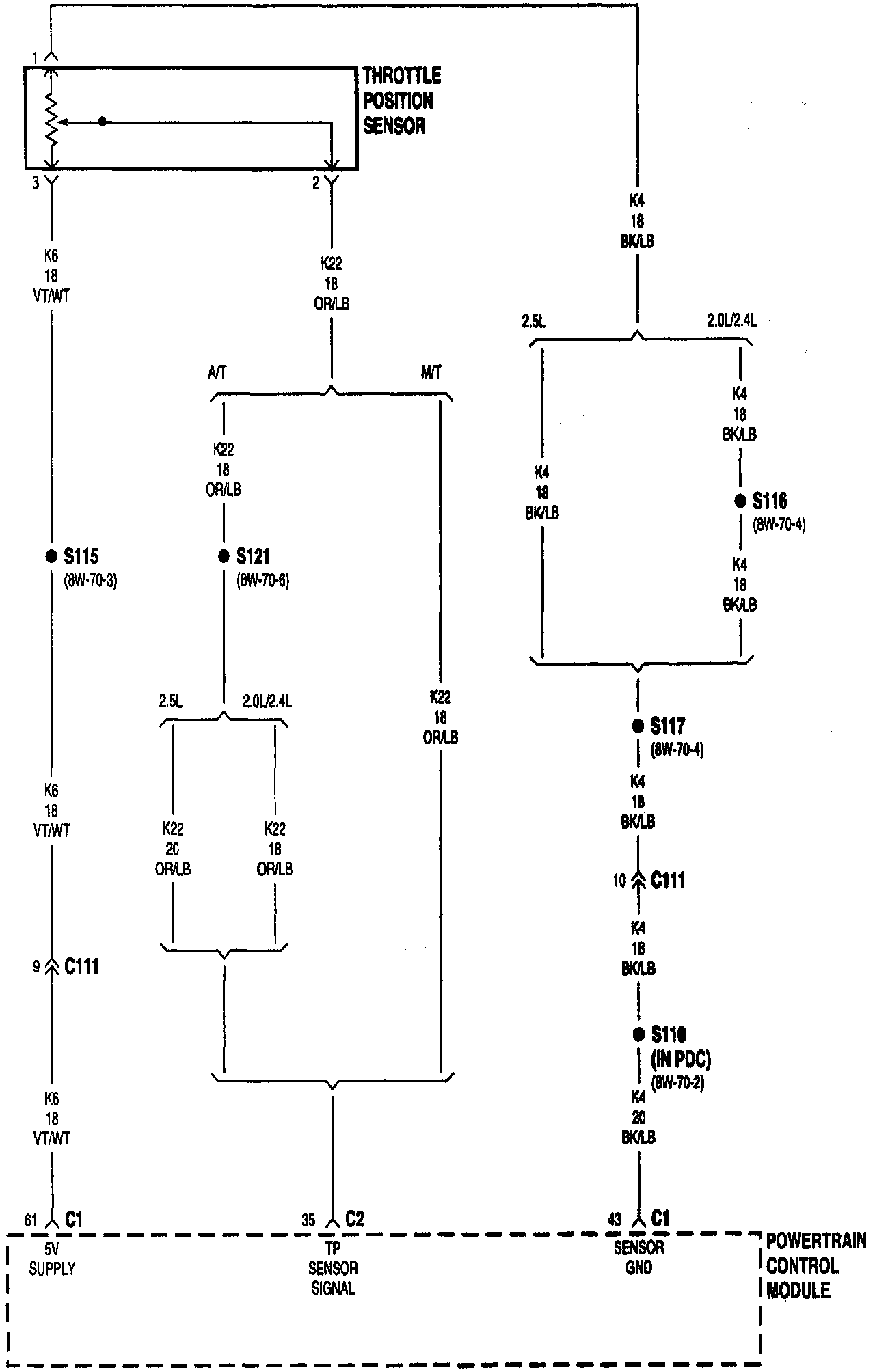

Fuel/Ignition Systems:
Powertrain Control Module
Throttle Position Sensor

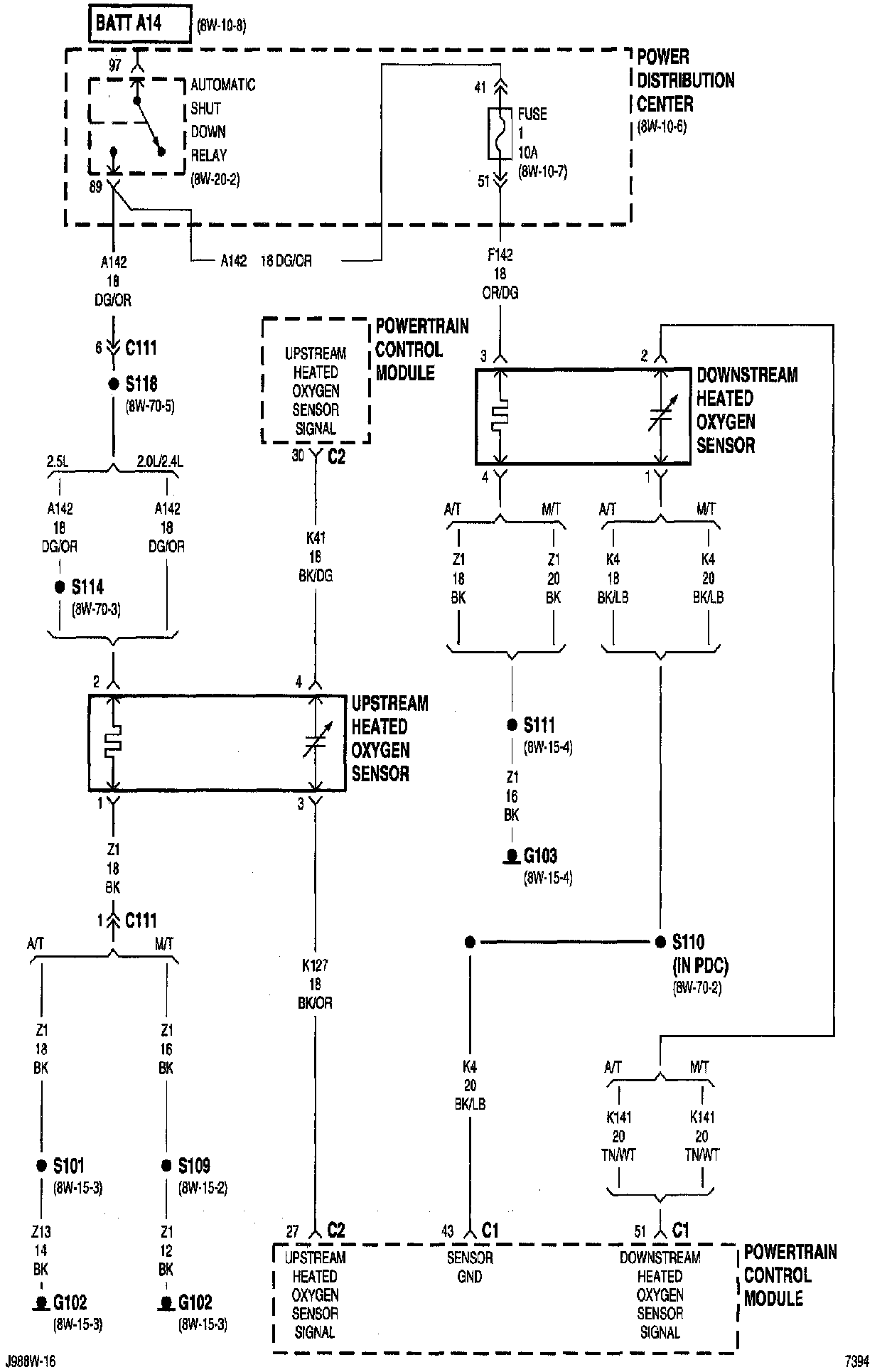

Fuel/Ignition Systems:
Automatic Shut Down Relay
Downstream Heated Oxygen Sensor
Fuse 1 (PDC)
G102
G103
Power Distribution Center
Powertrain Control Module
Upstream Heated Oxygen Sensor

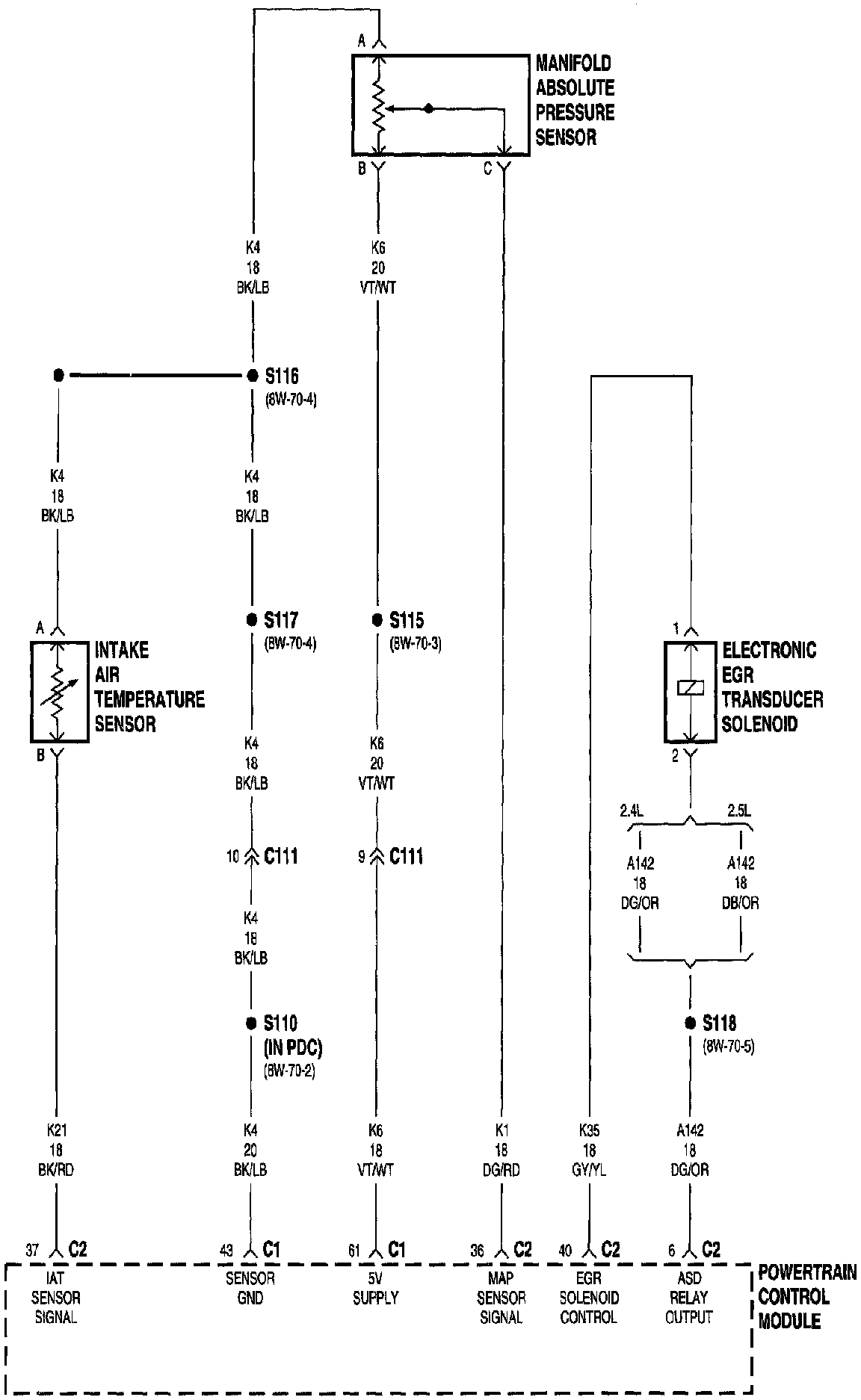

Fuel/Ignition Systems:
Electronic EGR Transducer Solenoid
Intake Air Temperature Sensor
Manifold Absolute Pressure Sensor
Powertrain Control Module

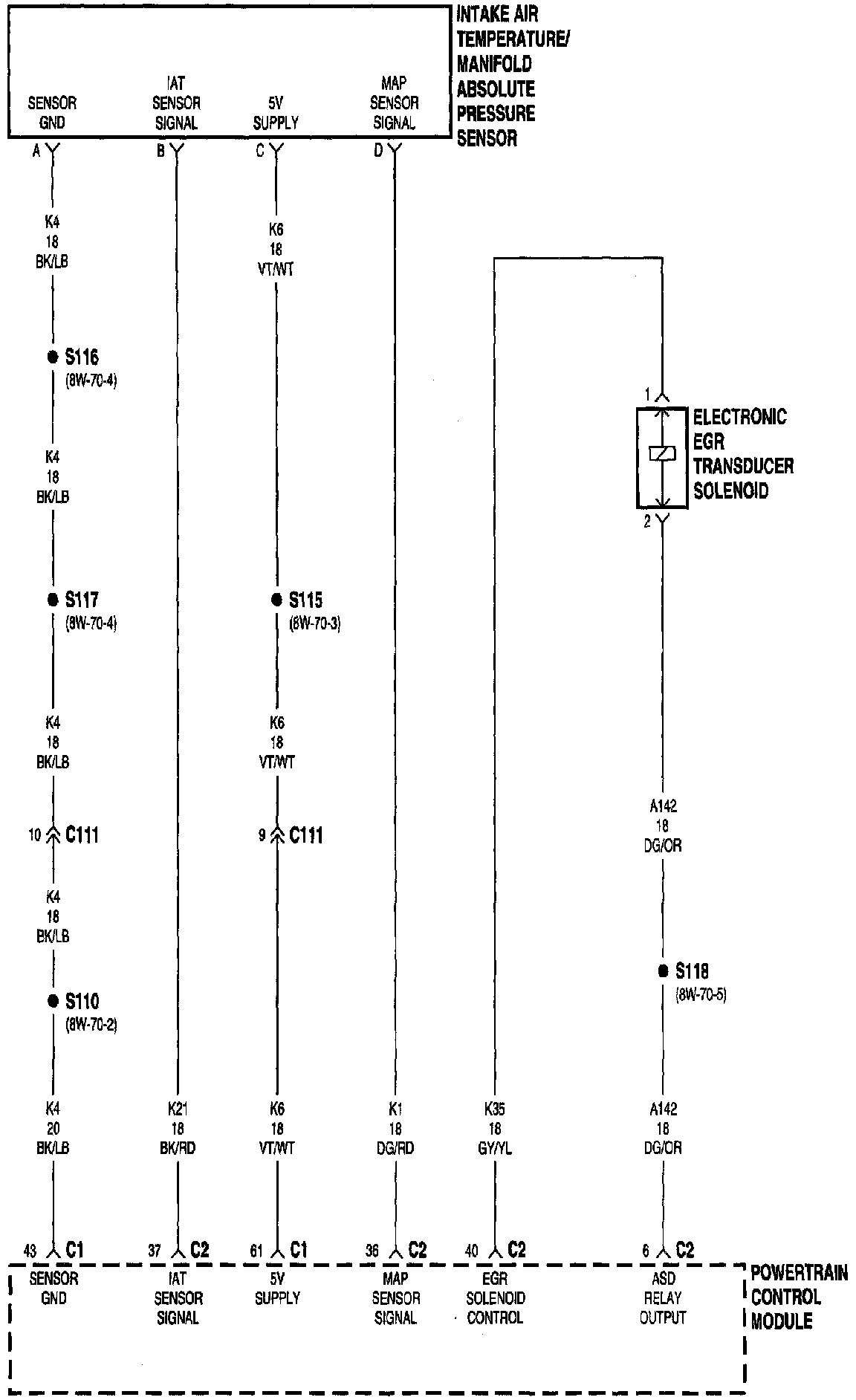

Fuel/Ignition Systems:
Electronic EGR Transducer Solenoid
Intake Air Temperature/Manifold Absolute Pressure Sensor
Powertrain Control Module

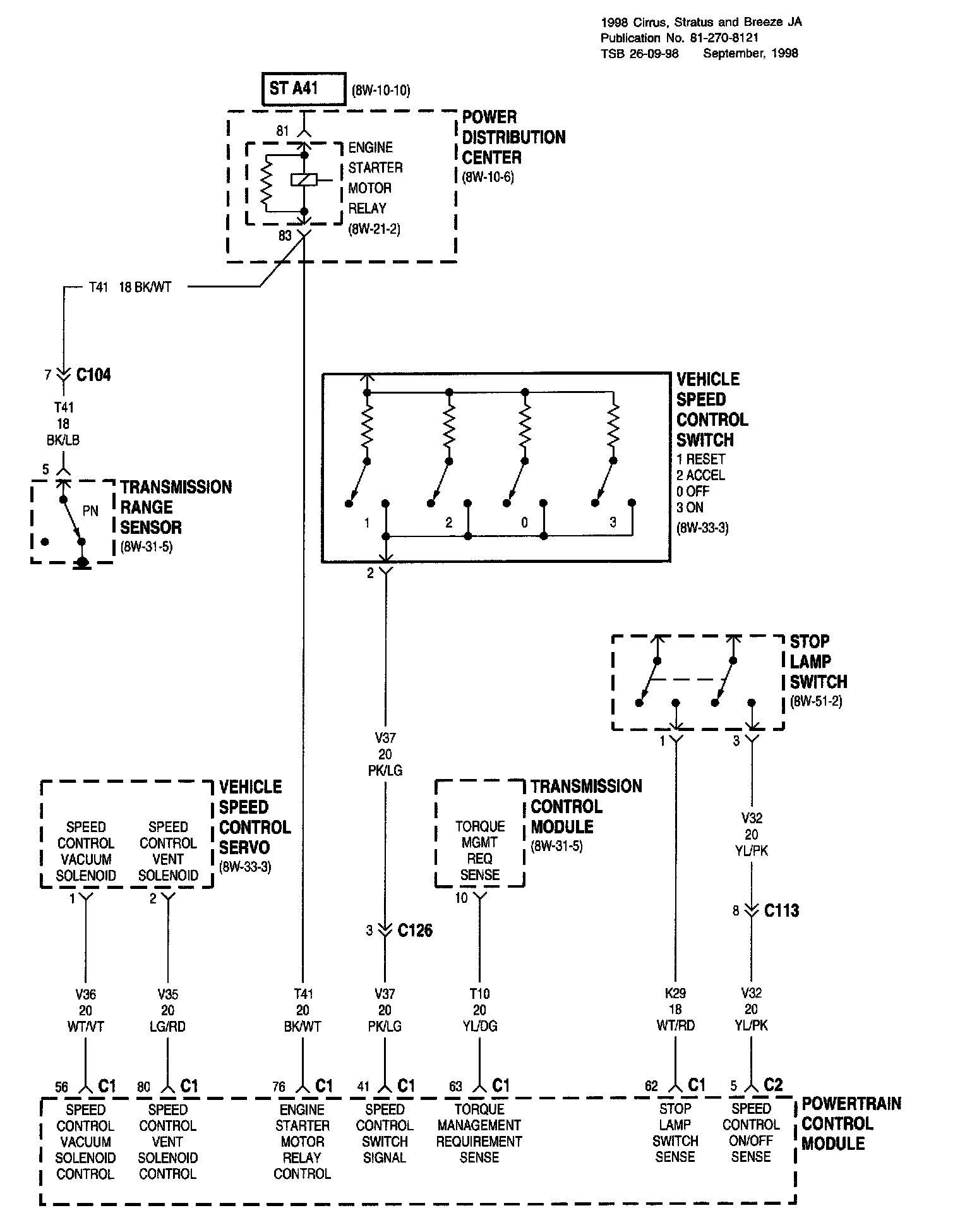

Fuel/Ignition Systems:
Engine Starter Motor Relay
Power Distribution Center
Powertrain Control Module
Stop Lamp Switch
Transmission Control Module
Transmission Range Sensor
Vehicle Speed Control Servo
Vehicle Speed Control Switch

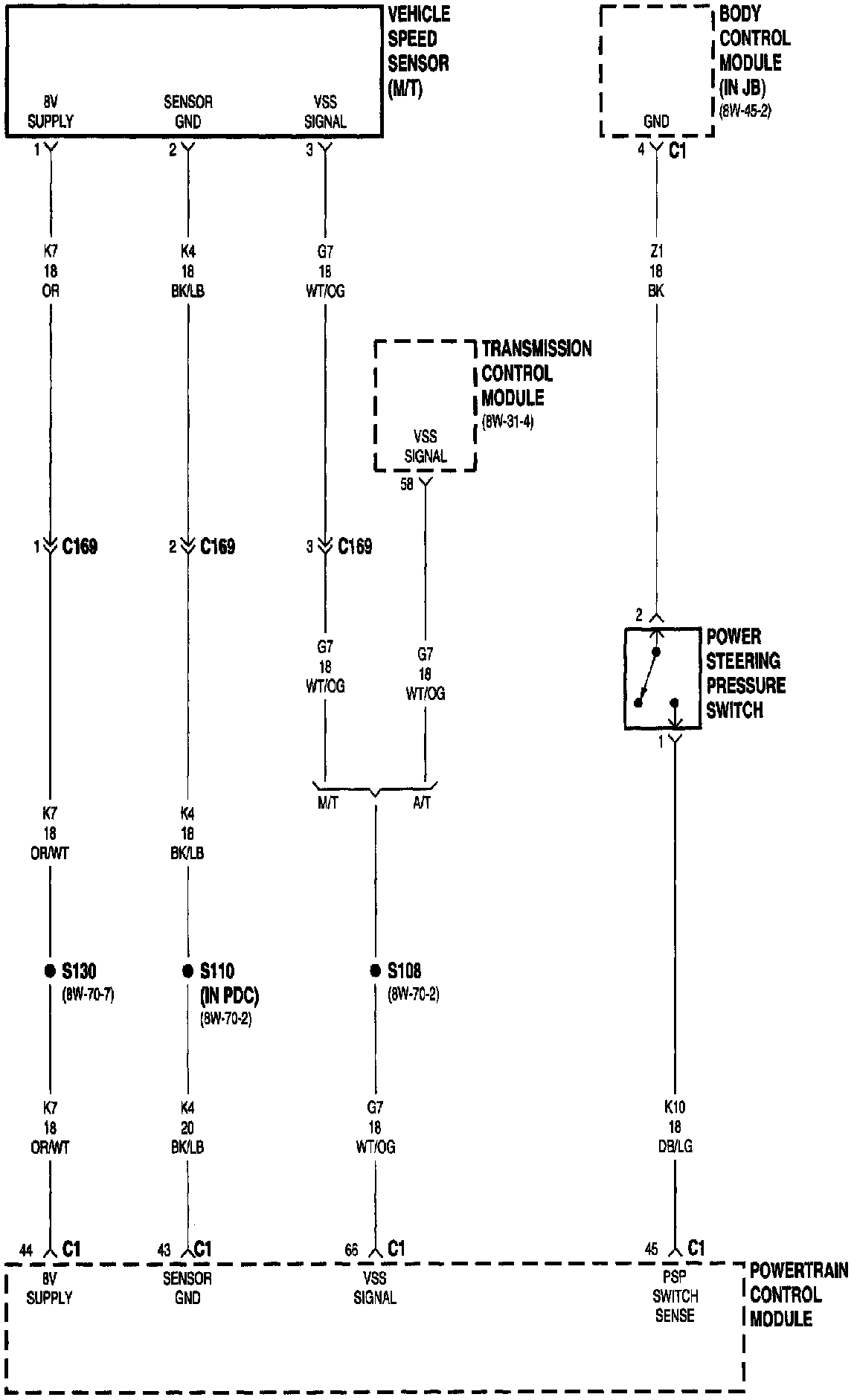

Fuel/Ignition Systems:
Body Control Module
Power Steering Pressure Switch
Powertrain Control Module
Transmission Control Module
Vehicle Speed Sensor

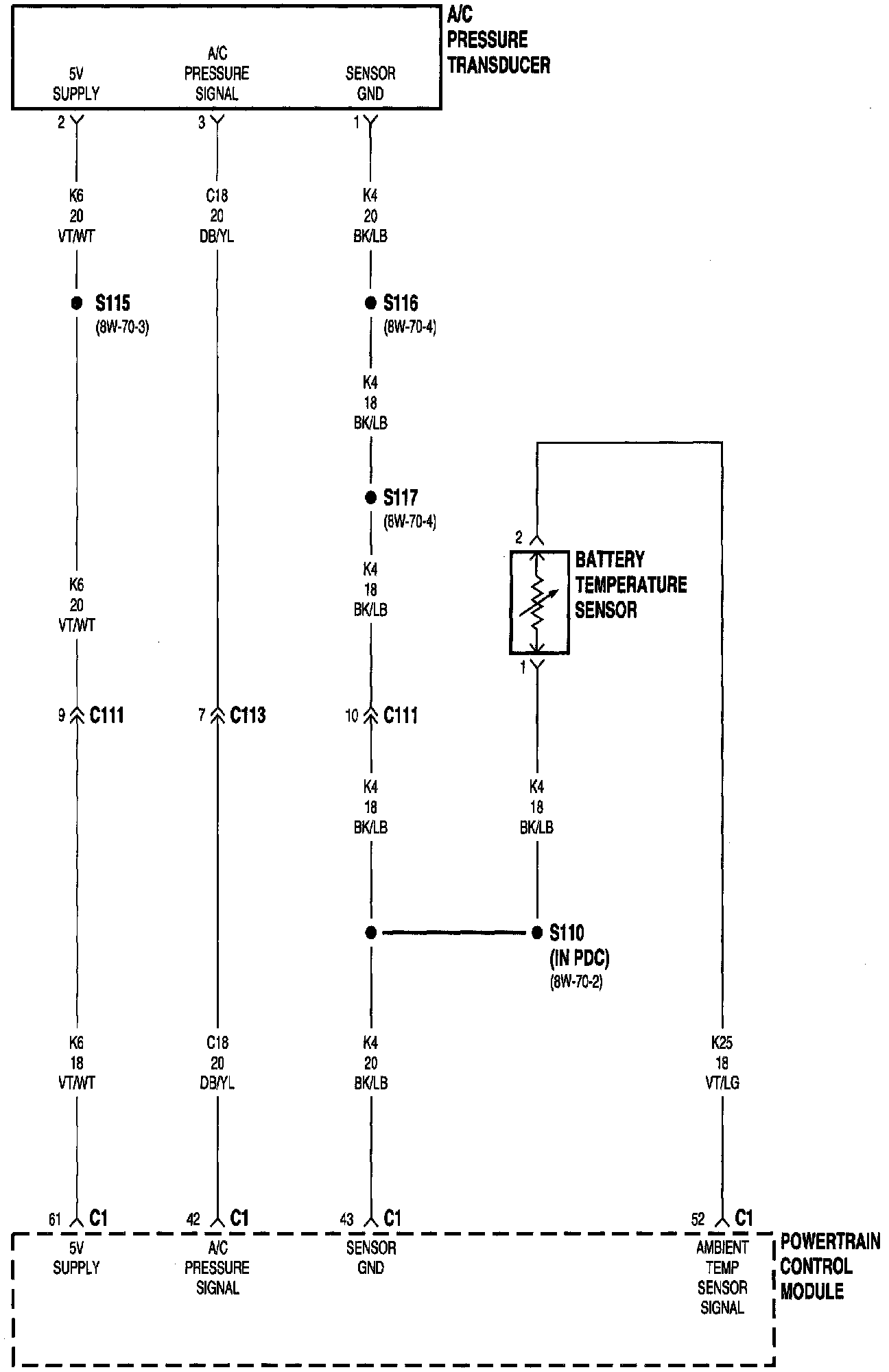

Fuel/Ignition Systems:
A/C Pressure Transducer
Battery Temperature Sensor
Powertrain Control Module

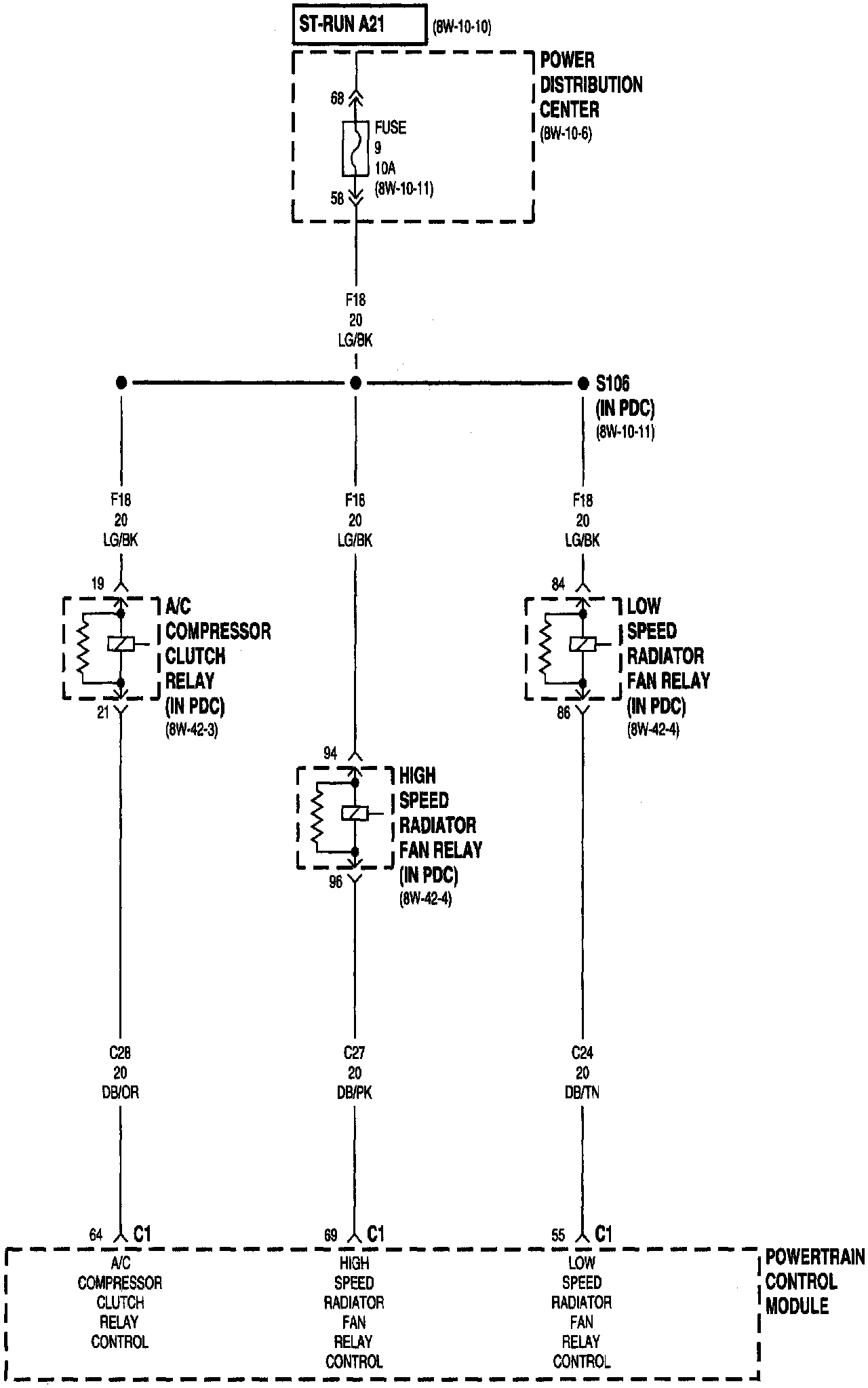

Fuel/Ignition Systems:
A/C Compressor Clutch Relay
Fuse 9 (PDC)
High Speed Radiator Fan Relay
Low Speed Radiator Fan Relay
Power Distribution Center
Powertrain Control Module

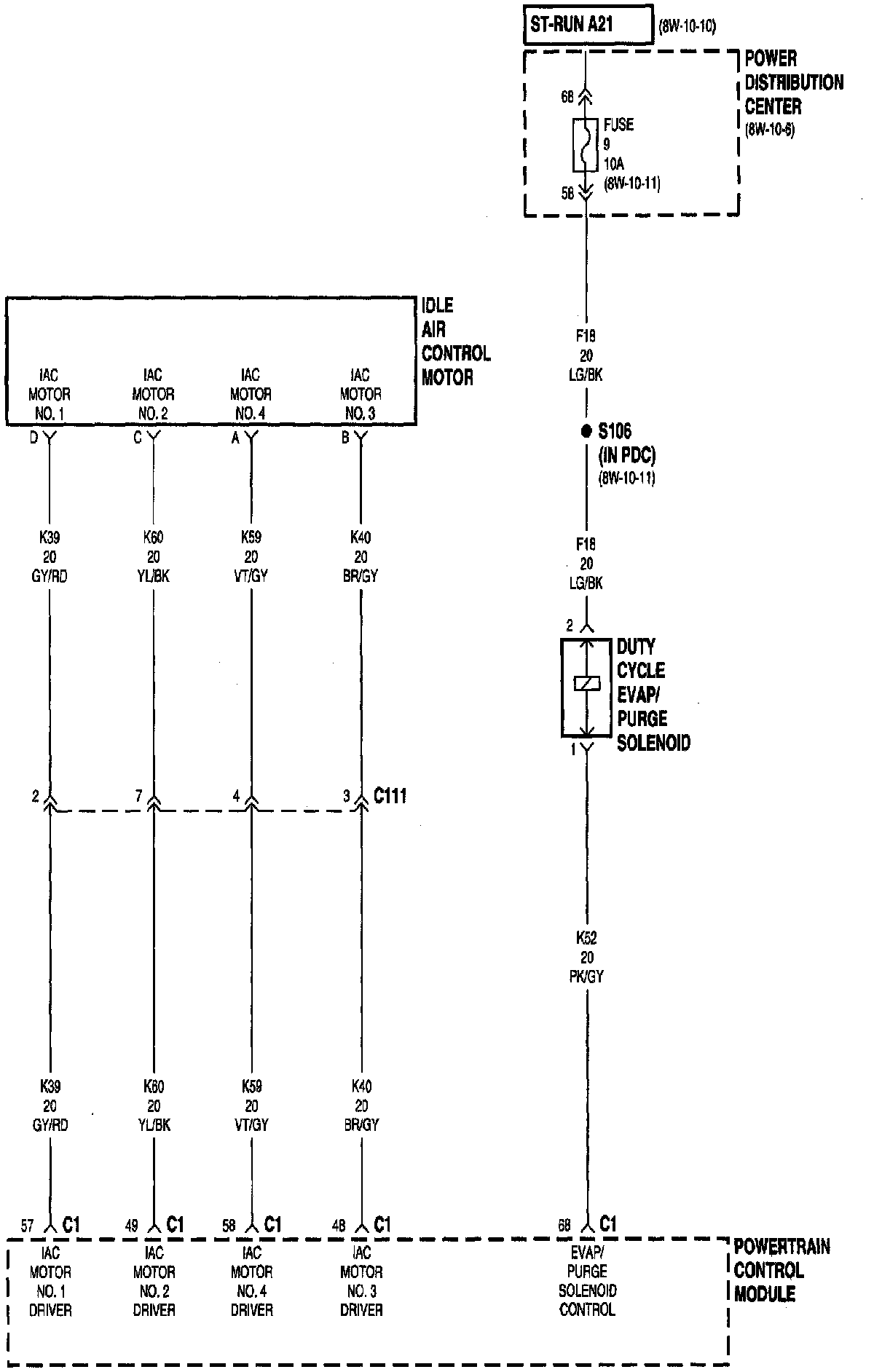

Fuel/Ignition Systems:
Duty Cycle Evap/Purge Solenoid
Fuse 9 (PDC)
Idle Air Control Motor
Power Distribution Center
Powertrain Control Module

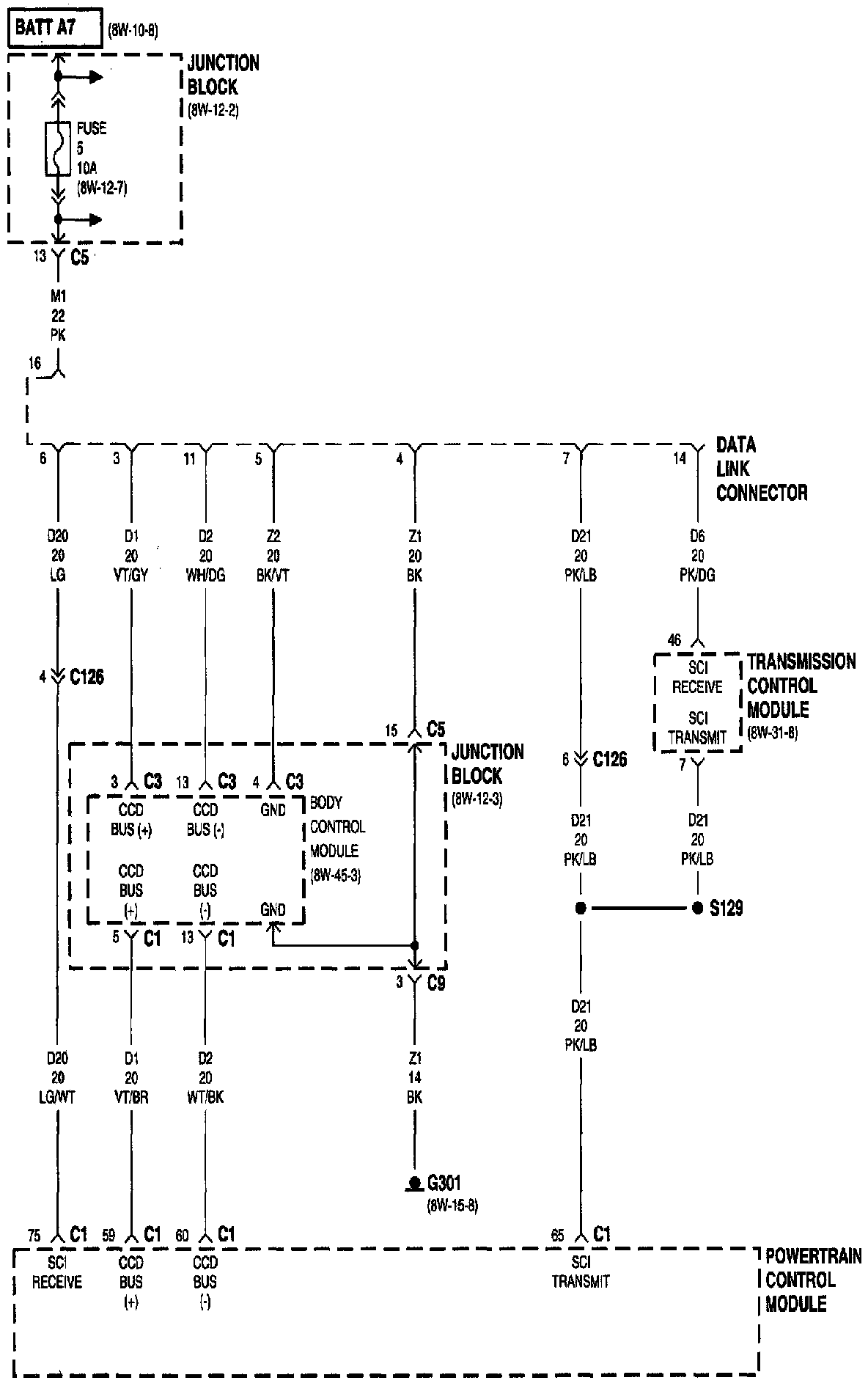

Fuel/Ignition Systems:
Body Control Module
Data Link Connector
Fuse 5 (JB)
G301
Junction Block
Powertrain Control Module
Transmission Control Module
NOTE: To view sheets referred to in these diagrams, see Diagram Information and Instructions/Complete Body and Chassis Diagrams.
